公布日：2023.09.08
申請日：2023.06.21
分類號：C02F11/127(2019.01)I;C02F11/121(2019.01)I;C02F1/78(2023.01)I;C02F11/06(2006.01)I;B02C18/12(2006.01)I;B02C18/00(2006.01)I
摘要
本發明公開了一種環保工程用的污泥脫水發酵除臭處理裝置及方法，屬于污泥處理技術領域。一種環保工程用的污泥脫水發酵除臭處理裝置及方法，包括分離凈化罐體，還包括污泥閥斗，其設置于分離凈化罐體的上方，所述污泥閥斗的頂部設置有進料斗。為解決污泥在處理的過程中通過翻動的方式來使其與發酵物接觸，但污泥的內部含有大量的水分，在翻動的過程中不僅容易濺出，還會稀釋內部的發酵液，導致處理效果下降的問題，污泥在與離心錐斗組件接觸后，固體成分被濾網結構攔截，水分則通過濾網間隙落入到下方的液體反應腔中，這樣在對污泥進行發酵除臭處理時，可以避免水分對于污泥處理的影響，同時，還可以同步對污水進行發酵處理，提升處理效率。
權利要求書

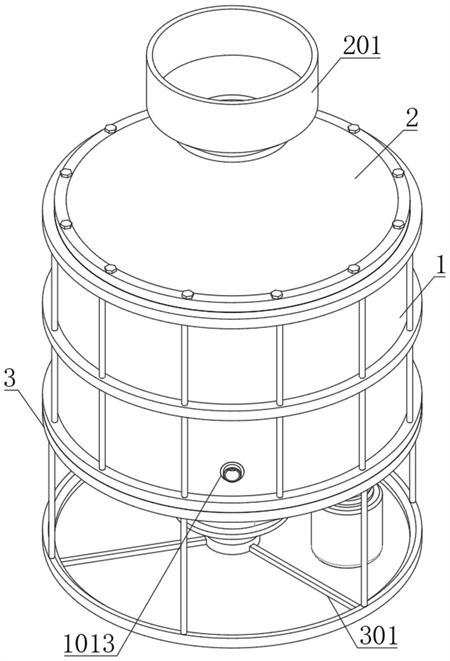

1.一種環保工程用的污泥脫水發酵除臭處理裝置，包括分離凈化罐體(1)，其特征在于；還包括污泥閥斗(2)，其設置于分離凈化罐體(1)的上方，所述污泥閥斗(2)的頂部設置有進料斗(201)，污泥閥斗(2)的內部設置有儲泥腔(202)，所述儲泥腔(202)的底部設置有電磁閥口(2021)；所述分離凈化罐體(1)的外側金屬環架(3)，金屬環架(3)的底部設置有底撐支架(301)，所述分離凈化罐體(1)的內部設置有固體反應腔(101)，固體反應腔(101)的下方設置有液體反應腔(102)，所述固體反應腔(101)的內側設置有錐形環壁(1011)，液體反應腔(102)底部的一側設置有排水閥口(1021)，所述分離凈化罐體(1)的外表面設置有氣體端口(1013)，氣體端口(1013)分別延伸至固體反應腔(101)和液體反應腔(102)的內部；所述固體反應腔(101)與液體反應腔(102)之間設置有離心錐斗組件(4)，離心錐斗組件(4)的底部設置有離心軸筒(5)，所述離心軸筒(5)延伸至分離凈化罐體(1)的外側，離心軸筒(5)與分離凈化罐體(1)通過軸承轉動連接，所述離心軸筒(5)的一端設置有帶輪軸體(501)，帶輪軸體(501)的一側設置有驅動電機(5011)，帶輪軸體(501)通過傳動帶(5012)與驅動電機(5011)連接。
2.根據權利要求1所述的一種環保工程用的污泥脫水發酵除臭處理裝置，其特征在于：所述離心錐斗組件(4)包括篩板框架(403)、濾水網篩(404)和分離濾斗(402)，分離濾斗(402)的內部設置有濾芯，所述篩板框架(403)安裝在分離濾斗(402)的內側，濾水網篩(404)安裝在篩板框架(403)的外表面，所述分離濾斗(402)的上方設置有擋泥板(401)，擋泥板(401)的外側設置有軸承托環(1012)，所述分離濾斗(402)通過軸承托環(1012)與分離凈化罐體(1)轉動連接，所述濾水網篩(404)的外表面設置有柵條(4041)。
3.根據權利要求2所述的一種環保工程用的污泥脫水發酵除臭處理裝置，其特征在于：所述離心軸筒(5)與分離濾斗(402)通過法蘭連接，離心軸筒(5)的頂部設置有落料閘口(5024)，所述落料閘口(5024)高度低于篩板框架(403)底部的水平高度，所述離心軸筒(5)的內部設置有氣動缸主體(502)，氣動缸主體(502)與離心軸筒(5)中心之間設置有排料腔道(504)，所述排料腔道(504)延伸至離心軸筒(5)的外側。
4.根據權利要求3所述的一種環保工程用的污泥脫水發酵除臭處理裝置，其特征在于：所述氣動缸主體(502)的內部設置有氣動推桿(5022)，氣動推桿(5022)的上方設置有分料錐(5023)，所述分料錐(5023)通過氣動推桿(5022)與氣動缸主體(502)伸縮連接，分料錐(5023)與落料閘口(5024)貼合連接。
5.根據權利要求4所述的一種環保工程用的污泥脫水發酵除臭處理裝置，其特征在于：所述氣動缸主體(502)的外側設置有旋切刀片(503)，旋切刀片(503)與氣動缸主體(502)通過鎖箍連接，所述氣動缸主體(502)的底部設置有腳撐支架(5021)，氣動缸主體(502)通過腳撐支架(5021)與離心軸筒(5)連接。
6.根據權利要求5所述的一種環保工程用的污泥脫水發酵除臭處理裝置，其特征在于：所述篩板框架(403)之間貼合連接，篩板框架(403)與分離濾斗(402)通過螺釘連接，所述篩板框架(403)包括隔斷軸架(4031)，所述篩板框架(403)的一端設置有扭矩彈簧軸(4032)，篩板框架(403)的另一端的內側設置有離心延展組件(406)，所述濾水網篩(404)通過扭矩彈簧軸(4032)與篩板框架(403)轉動連接。
7.根據權利要求6所述的一種環保工程用的污泥脫水發酵除臭處理裝置，其特征在于：所述離心延展組件(406)之間設置有伸縮軸桿(405)，伸縮軸桿(405)包括伸縮支桿(4051)和收納套筒(4052)，所述伸縮支桿(4051)設置在收納套筒(4052)的兩端，伸縮支桿(4051)與收納套筒(4052)滑動連接，所述離心延展組件(406)包括搖臂(4061)和限位吊軌(4062)，限位吊軌(4062)與篩板框架(403)通過螺釘連接。
8.根據權利要求7所述的一種環保工程用的污泥脫水發酵除臭處理裝置，其特征在于：一個所述限位吊軌(4062)的一端設置有鎖座(4067)，一個所述搖臂(4061)的一端設置有限位鎖孔(4064)，限位鎖孔(4064)的內部設置有鎖板(4068)，所述鎖板(4068)的內部設置有軸向彈簧(4066)，所述限位鎖孔(4064)的外側設置有離心鎖扣(4065)，搖臂(4061)通過鎖板(4068)與限位吊軌(4062)滑動連接。
9.根據權利要求8所述的一種環保工程用的污泥脫水發酵除臭處理裝置，其特征在于：一個所述伸縮支桿(4051)的一端貫穿離心鎖扣(4065)延伸至鎖座(4067)的表面，離心鎖扣(4065)與伸縮支桿(4051)的滑動連接，所述搖臂(4061)的另一端設置有篩板連軸(4063)，搖臂(4061)通過篩板連軸(4063)與濾水網篩(404)轉動連接。
10.一種環保工程用的污泥脫水發酵除臭處理裝置的處理方法，基于權利要求9所述的環保工程用的污泥脫水發酵除臭處理裝置實現，其特征在于：包括如下步驟：步驟一：將污泥通過管道輸送至污泥閥斗(2)的內部，隨后開啟電磁閥口(2021)使污泥落入到固體反應腔(101)的中，此時分料錐(5023)處于收縮狀態，與落料閘口(5024)貼合，借助分料錐(5023)將污泥均勻地散開；步驟二：定量的污泥灌注結束后，啟動驅動電機(5011)，帶動離心軸筒(5)和整個離心錐斗組件(4)進行順時針旋轉，旋轉產生的離心力會將污泥擴散到濾水網篩(404)的表面，使其腔體內部的污泥均勻地攤開；步驟三：旋轉過程中，濾水網篩(404)配合分離濾斗(402)在重力和離心力的影響下可以將污泥中的水分分離出來，分離出的污水會落入帶液體反應腔(102)，污泥與污水分離后，通過氣體端口(1013)將臭氧輸送到固體反應腔(101)和的液體反應腔(102)；步驟四：利用臭氧的強氧化性可以對污泥和污水中的臭味進行分解，經處理后的污水可以通過排水閥口(1021)排出，當污泥完成脫水和臭氣處理后，使電機反轉，帶動離心軸筒(5)和心錐斗組件進行逆時針旋轉；步驟五：逆時針旋轉可以解除濾水網篩(404)的鎖扣結構，使其向內進行翻轉展開，方便其表面附著的污泥脫落，此時分料錐(5023)向上升起，使泥塊通過落料閘口(5024)進入到排料腔道(504)中，經粉碎后排出。
發明內容
本發明的目的在于提供一種環保工程用的污泥脫水發酵除臭處理裝置及方法，通過離心錐斗組件將罐體內部的兩個腔體分隔開來，污泥在與離心錐斗組件接觸后，其中固體成分被濾網結構攔截，水分則通過濾網間隙落入到下方的液體反應腔中，這樣在對污泥進行發酵除臭處理時，可以避免水分對于污泥處理的影響，同時，還可以同步對污水進行發酵處理，提升處理效率，可以解決現有技術中的問題。
為實現上述目的，本發明提供如下技術方案：一種環保工程用的污泥脫水發酵除臭處理裝置，包括分離凈化罐體，還包括污泥閥斗，其設置于分離凈化罐體的上方，所述污泥閥斗的頂部設置有進料斗，污泥閥斗的內部設置有儲泥腔，所述儲泥腔的底部設置有電磁閥口，所述分離凈化罐體的外側金屬環架，金屬環架的底部設置有底撐支架，所述分離凈化罐體的內部設置有固體反應腔，固體反應腔的下方設置有液體反應腔，所述固體反應腔的內側設置有錐形環壁，液體反應腔底部的一側設置有排水閥口，所述分離凈化罐體的外表面設置有氣體端口，氣體端口分別延伸至固體反應腔和液體反應腔的內部，所述固體反應腔與液體反應腔之間設置有離心錐斗組件，離心錐斗組件的底部設置有離心軸筒，所述離心軸筒延伸至分離凈化罐體的外側，離心軸筒與分離凈化罐體通過軸承轉動連接，所述離心軸筒的一端設置有帶輪軸體，帶輪軸體的一側設置有驅動電機，帶輪軸體通過傳動帶與驅動電機連接。
優選的，所述離心錐斗組件包括篩板框架、濾水網篩和分離濾斗，分離濾斗的內部設置有濾芯，所述篩板框架安裝在分離濾斗的內側，濾水網篩安裝在篩板框架的外表面，所述分離濾斗的上方設置有擋泥板，擋泥板的外側設置有軸承托環，所述分離濾斗通過軸承托環與分離凈化罐體轉動連接，所述濾水網篩的外表面設置有柵條。
優選的，所述離心軸筒與分離濾斗通過法蘭連接，離心軸筒的頂部設置有落料閘口，所述落料閘口高度低于篩板框架底部的水平高度，所述離心軸筒的內部設置有氣動缸主體，氣動缸主體與離心軸筒中心之間設置有排料腔道，所述排料腔道延伸至離心軸筒的外側。
優選的，所述氣動缸主體的內部設置有氣動推桿，氣動推桿的上方設置有分料錐，所述分料錐通過氣動推桿與氣動缸主體伸縮連接，分料錐與落料閘口貼合連接。
優選的，所述氣動缸主體的外側設置有旋切刀片，旋切刀片與氣動缸主體通過鎖箍連接，所述氣動缸主體的底部設置有腳撐支架，氣動缸主體通過腳撐支架與離心軸筒連接。
優選的，所述篩板框架之間貼合連接，篩板框架與分離濾斗通過螺釘連接，所述篩板框架包括隔斷軸架，所述篩板框架的一端設置有扭矩彈簧軸，篩板框架的另一端的內側設置有離心延展組件，所述濾水網篩通過扭矩彈簧軸與篩板框架轉動連接。
優選的，所述離心延展組件之間設置有伸縮軸桿，伸縮軸桿包括伸縮支桿和收納套筒，所述伸縮支桿設置在收納套筒的兩端，伸縮支桿與收納套筒滑動連接，所述離心延展組件包括搖臂和限位吊軌，限位吊軌與篩板框架通過螺釘連接。
優選的，一個所述限位吊軌的一端設置有鎖座，一個所述搖臂的一端設置有限位鎖孔，限位鎖孔的內部設置有鎖板，所述鎖板的內部設置有軸向彈簧，所述限位鎖孔的外側設置有離心鎖扣，搖臂通過鎖板與限位吊軌滑動連接。
優選的，一個所述伸縮支桿的一端貫穿離心鎖扣延伸至鎖座的表面，離心鎖扣與伸縮支桿的滑動連接，所述搖臂的另一端設置有篩板連軸，搖臂通過篩板連軸與濾水網篩轉動連接。
一種環保工程用的污泥脫水發酵除臭處理裝置的處理方法，包括如下步驟：
步驟一：將污泥通過管道輸送至污泥閥斗的內部，隨后開啟電磁閥口使污泥落入到固體反應腔的中，此時分料錐處于收縮狀態，與落料閘口貼合，借助分料錐將污泥均勻地散開；
步驟二：定量的污泥灌注結束后，啟動驅動電機，帶動離心軸筒和整個離心錐斗組件進行順時針旋轉，旋轉產生的離心力會將污泥擴散到濾水網篩的表面，使其腔體內部的污泥均勻地攤開；
步驟三：旋轉過程中，濾水網篩配合分離濾斗在重力和離心力的影響下可以將污泥中的水分分離出來，分離出的污水會落入帶液體反應腔，污泥與污水分離后，通過氣體端口將臭氧輸送到固體反應腔和的液體反應腔；
步驟四：利用臭氧的強氧化性可以對污泥和污水中的臭味進行分解，經處理后的污水可以通過排水閥口排出，當污泥完成脫水和臭氣處理后，使電機反轉，帶動離心軸筒和心錐斗組件進行逆時針旋轉；
步驟五：逆時針旋轉可以解除濾水網篩的鎖扣結構，使其向內進行翻轉展開，方便其表面附著的污泥脫落，此時分料錐向上升起，使泥塊通過落料閘口進入到排料腔道中，經粉碎后排出。
與現有技術相比，本發明的有益效果是：
1、本發明，固體反應腔與液體反應腔之間設置有離心錐斗組件，離心錐斗組件的底部設置有離心軸筒，通過離心錐斗組件將罐體內部的兩個腔體分隔開來，污泥在與離心錐斗組件接觸后，其中固體成分被濾網結構攔截，水分則通過濾網間隙落入到下方的液體反應腔中，這樣在對污泥進行發酵除臭處理時，可以避免水分對于污泥處理的影響，同時，還可以同步對污水進行發酵處理，提升處理效率；
2、本發明，分料錐位于電磁閥口的正下方，在灌注污泥的過程中，氣動缸主體通過氣動推桿將分料錐下拉閉合，避免污泥直接從落料閘口處排出，而下落的污泥會直接與分料錐接觸，通過分料錐可以將污泥分散到濾水網篩的底部區域，方便后續的離心分散，在完成發酵除臭操作后，氣動缸主體通過氣動推桿將分料錐上升展開，這樣從濾水網篩表面脫落的泥塊在撞擊到分料錐后可以直接落入到落料閘口中，氣動缸主體的外側設置有旋切刀片，旋切刀片與氣動缸主體通過鎖箍連接，旋切刀片安裝在氣動缸主體的中段區域，可以跟隨氣動缸主體一同進行旋轉，這樣在進行泥塊的排料操作時，可以借由旋轉的刀片將泥塊打散，避免較大的泥塊堵塞在排料腔道處；
3、本發明，當離心錐斗組件進行順時針旋轉時，濾水網篩受污泥壓力和離心力的影響會靠合在篩板框架上，此時搖臂的一端的鎖板會滑動到鎖座的上方，而離心鎖扣在離心力的作用下也會向鎖座處移動，最后離心鎖扣上的鎖軸穿過鎖板插入到鎖座的內部，此時搖臂與限位吊軌之間便無法進行移動，防止濾水網篩在分離和反應的過程中向內翻轉彈出，當污泥完成處理后，逆時針旋轉離心錐斗組件，使離心鎖扣與鎖座分離，解除鎖定后，扭矩彈簧軸便可以帶動濾水網篩向內翻轉，展開后的濾水網篩有利于泥塊的分離操作。
（發明人：黃金虎;劉愛軍;黃金峰）
