公布日：2023.10.17
申請日：2023.08.02
分類號：B01D46/88(2022.01)I;B01D46/10(2006.01)I;B01D46/44(2006.01)I;B01D29/96(2006.01)I;B01D29/60(2006.01)I;B01D29/03(2006.01)I
摘要
本發明公開了一種廢水廢氣集中處理設備，涉及廢水廢氣處理設備領域，解決了現有廢水廢氣集中處理設備使用時難以對濾網進行自動更換的問題，包括輸入管、輸出管、濾網、切換機構、輸送機構和控制機構，輸入管和輸出管之間固定連接有固定盤，切換機構包括轉動盤和固定件，控制機構包括推動柱，此廢水廢氣集中處理設備，便于通過輸送機構對濾網進行儲存和輸送，通過切換機構對濾網進行安裝，并在濾網的通透性降低到設定程度后帶動轉動盤進行轉動，從而完成濾網位置的切換，通過控制機構用于在切換機構運行時聯動推動柱將下一組待安裝的濾網推向設定位置與固定件進行安裝連接，并將下一組待安裝的濾網輸出到準備位置，實現濾網的自動更換。
權利要求書

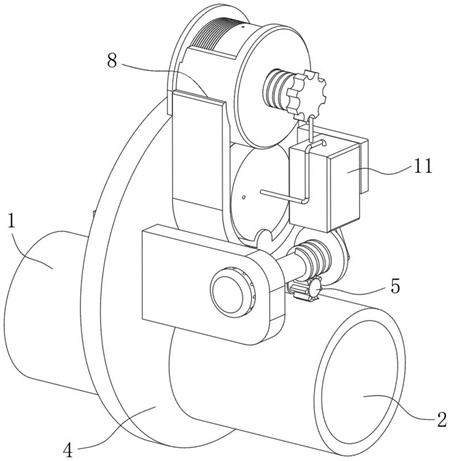

1.一種廢水廢氣集中處理設備，其特征在于，包括：輸入管(1)、輸出管(2)和濾網(3)，所述輸入管(1)和所述輸出管(2)之間固定連接有固定盤(4)；還包括：切換機構(5)，所述切換機構(5)包括與所述固定盤(4)內壁轉動連接的轉動盤(6)，所述轉動盤(6)上設有用于對濾網(3)進行安裝的固定件(7)；輸送機構(8)，所述輸送機構(8)包括分別固定安裝于所述固定盤(4)兩側的第一輸入框(9)和第一輸出框(10)，所述第一輸入框(9)內用于儲存清潔的所述濾網(3)，所述第一輸出框(10)內用于儲存更換下來需要清洗的所述濾網(3)；控制機構(11)，所述控制機構(11)包括安裝于所述固定盤(4)上的推動柱(12)，所述控制機構(11)用于在所述切換機構(5)運行時聯動所述推動柱(12)將下一組待安裝的所述濾網(3)推向設定位置與所述固定件(7)進行安裝連接，并在安裝完成后緩慢收回所述推動柱(12)，并將下一組待安裝的所述濾網(3)輸出到準備位置。
2.根據權利要求1所述的一種廢水廢氣集中處理設備，其特征在于：所述切換機構(5)還包括固定安裝于所述固定盤(4)上的驅動電機(13)，所述驅動電機(13)的輸出端同軸固定連接有蝸桿(14)，所述轉動盤(6)上同軸固定連接有轉動軸(15)，所述轉動軸(15)貫穿所述固定盤(4)的一側，且與所述固定盤(4)轉動連接，所述轉動軸(15)上固定連接有與所述蝸桿(14)相嚙合的蝸輪(16)，所述固定盤(4)上開設有與所述輸入管(1)和所述輸出管(2)外壁固定連接的第一通孔(17)，所述固定盤(4)上開設有與所述濾網(3)外壁滑動連接的第二通孔(18)。
3.根據權利要求2所述的一種廢水廢氣集中處理設備，其特征在于：所述固定件(7)包括兩組固定安裝于所述轉動盤(6)上的固定環(19)，所述固定環(19)內固定連接有導向環(20)，所述導向環(20)上沿水平方向滑動連接有滑動環(21)，所述滑動環(21)的側面固定連接有與所述導向環(20)固定連接的第一彈簧(22)，所述濾網(3)的外壁與所述滑動環(21)的內壁沿水平方向滑動連接，所述滑動環(21)的內壁設有多組彈簧卡塊(23)，所述彈簧卡塊(23)靠近所述導向環(20)的一側底面為坡面設計，所述滑動環(21)的外壁與所述輸入管(1)的內壁滑動連接。
4.根據權利要求3所述的一種廢水廢氣集中處理設備，其特征在于：所述輸送機構(8)還包括固定安裝于所述固定盤(4)上的第二輸入框(24)，所述第一輸出框(10)的側面固定連接有擋板(25)，所述第一輸出框(10)上固定連接有第二輸出框(26)，所述第一輸出框(10)與所述第二輸出框(26)相連通，所述第一輸入框(9)與所述第二輸入框(24)相連通，所述推動柱(12)與所述第二輸入框(24)內壁滑動連接，所述第一輸入框(9)上設有用于控制所述濾網(3)進行儲存的存放件(27)。
5.根據權利要求4所述的一種廢水廢氣集中處理設備，其特征在于：所述存放件(27)包括與所述第一輸入框(9)內壁沿水平方向滑動連接的推動框(28)，所述推動框(28)的側面固定連接有第二彈簧(29)，所述推動框(28)的內壁滑動連接有與所述第二彈簧(29)固定連接的驅動盤(30)，所述驅動盤(30)上轉動連接有螺紋桿(31)，所述螺紋桿(31)貫穿所述第一輸入框(9)的一側，且與所述第一輸入框(9)螺紋連接。
6.根據權利要求5所述的一種廢水廢氣集中處理設備，其特征在于：所述控制機構(11)包括固定安裝于所述第二輸入框(24)內的固定管(32)，所述固定管(32)內滑動連接有推動盤(33)，所述推動盤(33)的一側固定連接有與所述固定管(32)固定連接的第一拉簧(34)，另一側固定連接有與所述推動柱(12)側面固定連接的第三彈簧(35)，所述第二輸入框(24)內設有用于在所述驅動電機(13)運行時驅動所述推動柱(12)將所述第二輸入框(24)內的所述濾網(3)推向所述轉動盤(6)的驅動件(36)。
7.根據權利要求6所述的一種廢水廢氣集中處理設備，其特征在于：所述驅動件(36)包括固定安裝于所述第二輸入框(24)上的充氣箱(37)，所述蝸桿(14)的側面同軸固定連接有控制盤(38)，所述控制盤(38)的側面非圓心位置轉動連接有連接桿(39)，所述充氣箱(37)內沿豎直方向滑動連接有升降板(40)，所述連接桿(39)與所述升降桿的底面轉動連接，所述充氣箱(37)的頂端連通連接有排氣管(41)，所述排氣管(41)與所述固定管(32)連通連接，所述固定管(32)的側面固定連接有排氣孔(42)，所述充氣箱(37)上設有用于在所述充氣箱(37)抽氣時控制所述推動框(28)向所述螺紋桿(31)一側進行滑動，減弱對所述第一輸入框(9)內所述濾網(3)擠壓強度的控制件(43)。
8.根據權利要求7所述的一種廢水廢氣集中處理設備，其特征在于：所述控制件(43)包括與所述充氣箱(37)上端連通連接的進氣管(44)，所述進氣管(44)貫穿所述第一輸入框(9)，且與所述驅動盤(30)的側面固定連接，所述進氣管(44)與所述推動框(28)相連通，所述推動框(28)上開設有進氣孔(45)，所述進氣管(44)和所述排氣管(41)內均固定連接有用于控制氣體單向從所述進氣管(44)流向所述排氣管(41)的單向閥(46)。
發明內容
本發明的目的在于提供一種便于根據濾網的通透性自動更換濾網的廢水廢氣集中處理設備，以解決上述背景技術中提出的問題。
為實現上述目的，本發明提供如下技術方案：一種廢水廢氣集中處理設備，包括輸入管、輸出管、濾網、切換機構、輸送機構和控制機構，所述輸入管和所述輸出管之間固定連接有固定盤，所述切換機構包括與所述固定盤內壁轉動連接的轉動盤，所述轉動盤上設有用于對濾網進行安裝的固定件，所述切換機構用于帶動所述轉動盤進行轉動，從而完成所述濾網位置的切換，實現自動更換所述濾網的目的，所述輸送機構包括分別固定安裝于所述固定盤兩側的第一輸入框和第一輸出框，所述第一輸入框內用于儲存清潔的所述濾網，所述第一輸出框內用于儲存更換下來需要清洗的所述濾網，所述輸送機構用于對所述濾網進行儲存和輸送，實現持續連續更換所述濾網的目的，所述控制機構包括安裝于所述固定盤上的推動柱，所述控制機構用于在所述切換機構運行時聯動所述推動柱將下一組待安裝的所述濾網推向設定位置與所述固定件進行安裝連接，并在安裝完成后緩慢收回所述推動柱，并將下一組待安裝的所述濾網輸出到準備位置，便于根據濾網的通透性自動更換濾網。
優選的，所述切換機構還包括固定安裝于所述固定盤上的驅動電機，所述驅動電機的輸出端同軸固定連接有蝸桿，所述轉動盤上同軸固定連接有轉動軸，所述轉動軸貫穿所述固定盤的一側，且與所述固定盤轉動連接，所述轉動軸上固定連接有與所述蝸桿相嚙合的蝸輪，所述固定盤上開設有與所述輸入管和所述輸出管外壁固定連接的第一通孔，所述固定盤上開設有與所述濾網外壁滑動連接的第二通孔，便于帶動清潔濾網與污染濾網進行位置切換。
優選的，所述固定件包括兩組固定安裝于所述轉動盤上的固定環，所述固定環內固定連接有導向環，所述導向環上沿水平方向滑動連接有滑動環，所述滑動環的側面固定連接有與所述導向環固定連接的第一彈簧，所述濾網的外壁與所述滑動環的內壁沿水平方向滑動連接，所述滑動環的內壁設有多組彈簧卡塊，所述彈簧卡塊靠近所述導向環的一側底面為坡面設計，所述滑動環的外壁與所述輸入管的內壁滑動連接，便于對濾網進行固定的同時判斷出濾網自身的通透性。
優選的，所述輸送機構還包括固定安裝于所述固定盤上的第二輸入框，所述第一輸出框的側面固定連接有擋板，所述第一輸出框上固定連接有第二輸出框，所述第一輸出框與所述第二輸出框相連通，所述第一輸入框與所述第二輸入框相連通，所述推動柱與所述第二輸入框內壁滑動連接，所述第一輸入框上設有用于控制所述濾網進行儲存的存放件，便于儲存一定量的濾網進行持續更換，降低人工干預的頻率。
優選的，所述存放件包括與所述第一輸入框內壁沿水平方向滑動連接的推動框，所述推動框的側面固定連接有第二彈簧，所述推動框的內壁滑動連接有與所述第二彈簧固定連接的驅動盤，所述驅動盤上轉動連接有螺紋桿，所述螺紋桿貫穿所述第一輸入框的一側，且與所述第一輸入框螺紋連接，便于控制所述濾網進行儲存。
優選的，所述控制機構包括固定安裝于所述第二輸入框內的固定管，所述固定管內滑動連接有推動盤，所述推動盤的一側固定連接有與所述固定管固定連接的第一拉簧，另一側固定連接有與所述推動柱側面固定連接的第三彈簧，所述第二輸入框內設有用于在所述驅動電機運行時驅動所述推動柱將所述第二輸入框內的所述濾網推向所述轉動盤的驅動件，便于控制濾網進行逐個輸送更換。
優選的，所述驅動件包括固定安裝于所述第二輸入框上的充氣箱，所述蝸桿的側面同軸固定連接有控制盤，所述控制盤的側面非圓心位置轉動連接有連接桿，所述充氣箱內沿豎直方向滑動連接有升降板，所述連接桿與所述升降桿的底面轉動連接，所述充氣箱的頂端連通連接有排氣管，所述排氣管與所述固定管連通連接，所述固定管的側面固定連接有排氣孔，所述充氣箱上設有用于在所述充氣箱抽氣時控制所述推動框向所述螺紋桿一側進行滑動，減弱對所述第一輸入框內所述濾網擠壓強度的控制件，便于在所述驅動電機運行時驅動所述推動柱將所述第二輸入框內的所述濾網推向所述轉動盤。
優選的，所述控制件包括與所述充氣箱上端連通連接的進氣管，所述進氣管貫穿所述第一輸入框，且與所述驅動盤的側面固定連接，所述進氣管與所述推動框相連通，所述推動框上開設有進氣孔，所述進氣管和所述排氣管內均固定連接有用于控制氣體單向從所述進氣管流向所述排氣管的單向閥，便于在所述充氣箱抽氣時控制所述推動框向所述螺紋桿一側進行滑動，減弱對所述第一輸入框內所述濾網擠壓強度。
與現有技術相比，本發明的有益效果是：
本發明解決了現有廢水廢氣集中處理設備使用時難以對濾網進行自動更換的問題，通過設置切換機構、輸送機構和控制機構，便于通過第一輸入框儲存清潔的濾網，第一輸出框儲存更換下來需要清洗的濾網，通過輸送機構對濾網進行儲存和輸送，通過切換機構對濾網進行安裝，并在濾網的通透性降低到設定程度后帶動轉動盤進行轉動，從而完成濾網位置的切換，通過控制機構用于在切換機構運行時聯動推動柱將下一組待安裝的濾網推向設定位置與固定件進行安裝連接，并在安裝完成后緩慢收回推動柱，并將下一組待安裝的濾網輸出到準備位置，即可實現濾網的自動更換，根據濾網自身的通透性即可自動判斷出濾網是否需要進行更換，該裝置操作簡單快捷，無需人工頻繁操作即可完成濾網自動更換的目的，且更換的時候無需停止廢水廢氣的輸送，提高了工作效率，方便使用。
（發明人：葉飛宇;李智慧;汪立嬌）
