公布日：2023.11.10
申請日：2023.07.28
分類號：C02F9/00(2023.01)I;C02F11/122(2019.01)I;C02F1/00(2023.01)N;C02F1/44(2023.01)N;C02F1/66(2023.01)N;C02F101/10(2006.01)N;C02F101/16(2006.01)N
摘要
本發明涉及廢水處理技術領域，具體為一種磷酸鐵生產廢水處理工藝，磷酸鐵清洗廢水匯集于緩沖池；將緩沖池內廢水輸送到微通道反應器中，且微通道反應器具備加熱和攪拌結構，同時加入氨水溶液進行中和反應；混合反應后的溶液進入一級表面過濾器進行過濾，再進入二級精密過濾器再次進行過濾，進一步去除固體顆粒物；最后進入納濾系統和反滲透系統，制得純水。本發明在“特定比例、溫度以及混合速率”下對廢水產生酸堿中和反應，能在污染物進行處理和分解基礎上顯著提升分解效果以及降低反應所需要的時間，這樣在經過后續一系列過濾時就能夠高效去除磷酸鐵生產廢水中的硫酸根、磷酸根和銨根離子，且處理過程簡單成本低、速度快，可適用于大規模生產使用。
權利要求書

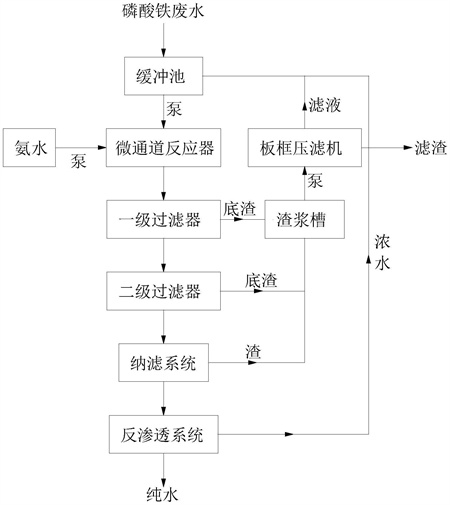

1.一種磷酸鐵生產廢水處理工藝，其特征在于，包括以下步驟：磷酸鐵清洗廢水匯集于緩沖池；將緩沖池內廢水輸送到微通道反應器中，且微通道反應器具備加熱和攪拌結構，同時加入氨水溶液并在“特定比例、溫度以及混合速率”下進行中和反應；混合反應后的溶液進入一級表面過濾器進行過濾，除去生成的固體不溶性大顆粒物，清液進入二級精密過濾器再次進行過濾，進一步去除固體顆粒物；清液進入納濾系統和反滲透系統，除去其中的細微顆粒以及各種離子，制得純水；將一級過濾器、二級過濾器以及納濾系統產生的底渣收集到渣漿池后，再通入板框壓濾機進行壓濾，濾液回到緩沖池，濾渣外運；同時反滲透系統產生的濃水返回到緩沖池進行二次處理。
2.根據權利要求1所述的一種磷酸鐵生產廢水處理工藝，其特征在于，“特定比例、溫度以及混合速率”為5％～15％氨水和85％～95％廢水比例在80～120℃下，以攪拌結構在微通道反應器內以轉速為115～135r/min對氨水和廢水進行攪拌混合反應。
3.根據權利要求1所述的一種磷酸鐵生產廢水處理工藝，其特征在于，通過在線監測系統和控制端將氨水通過計量泵輸入微通道反應器內，所述在線監測系統用于監測微通道反應器內PH值，通過控制端讓計量泵輸送5％～15％氨水。
4.根據權利要求1所述的一種磷酸鐵生產廢水處理工藝，其特征在于，一、二級過濾器均自動沖洗式過濾器，其中一級過濾精度為1～3㎝，二級過濾精度為500～1000um，均連接有水壓監測系統，并分別與一、二級過濾器的沖洗部件控制連接，且監測進水壓差均為0.07-0.1MPa。
5.根據權利要求1所述的一種磷酸鐵生產廢水處理工藝，其特征在于，納濾系統和反滲透系統也均與水壓檢測系統控制連接，且監測進水壓差均為0.1-0.25MPa，所述水壓檢測系統還控制連接有報警裝置。
6.根據權利要求1所述的一種磷酸鐵生產廢水處理工藝，其特征在于，緩沖池、微通道反應器、一、二級過濾器、納濾、反滲透系統之間，反滲透系統與緩沖池之間，板框壓濾機與緩沖池之間均通過化工泵輸送；一、二級過濾器和納濾系統與渣漿槽，以及渣漿槽與板框壓濾機之間均通過泥泵輸送。
發明內容
有鑒于此，本發明的目的在于提出一種高效去除磷酸鐵生產廢水中的硫酸根、磷酸根和銨根離子，以適用于大規模生產應用的處理工藝。
基于上述目的，本發明提供了一種磷酸鐵生產廢水處理工藝，包括以下步驟：
磷酸鐵清洗廢水匯集于緩沖池；
將緩沖池內廢水輸送到微通道反應器中，且微通道反應器具備加熱和攪拌結構，同時加入氨水溶液并在“特定比例、溫度以及混合速率”下進行中和反應；
混合反應后的溶液進入一級表面過濾器進行過濾，除去生成的固體不溶性大顆粒物，清液進入二級精密過濾器再次進行過濾，進一步去除固體顆粒物；
清液進入納濾系統和反滲透系統，除去其中的細微顆粒以及各種離子，制得純水；
將一級過濾器、二級過濾器以及納濾系統產生的底渣收集到渣漿池后，再通入板框壓濾機進行壓濾，濾液回到緩沖池，濾渣外運；同時反滲透系統產生的濃水返回到緩沖池進行二次處理。
作為本發明的一種優選技術方案，“特定比例、溫度以及混合速率”為5％～15％氨水和85％～95％廢水比例在80～120℃下，以攪拌結構在微通道反應器內以轉速為115～135r/min對氨水和廢水進行攪拌混合反應。
作為本發明的一種優選技術方案，通過在線監測系統和控制端將氨水通過計量泵輸入微通道反應器內，所述在線監測系統用于監測微通道反應器內PH值，通過控制端讓計量泵輸送5％～15％氨水。
作為本發明的一種優選技術方案，一、二級過濾器均自動沖洗式過濾器，其中一級過濾精度為1～3㎝，二級過濾精度為500～1000um，均連接有水壓監測系統，并分別與一、二級過濾器的沖洗部件控制連接，且監測進水壓差均為0.07-0.1MPa。
作為本發明的一種優選技術方案，納濾系統和反滲透系統也均與水壓檢測系統控制連接，且監測進水壓差均為0.1-0.25MPa，所述水壓檢測系統還控制連接有報警裝置。
作為本發明的一種優選技術方案，緩沖池、微通道反應器、一、二級過濾器、納濾、反滲透系統之間，反滲透系統與緩沖池之間，板框壓濾機與緩沖池之間均通過化工泵輸送；一、二級過濾器和納濾系統與渣漿槽，以及渣漿槽與板框壓濾機之間均通過泥泵輸送。
本發明的有益效果是：該種磷酸鐵生產廢水處理工藝，在“特定比例、溫度以及混合速率”下對廢水產生酸堿中和反應，能在污染物進行處理和分解基礎上顯著提升分解效果以及降低反應所需要的時間，這樣在經過后續一系列過濾時就能夠高效去除磷酸鐵生產廢水中的硫酸根、磷酸根和銨根離子，且處理過程簡單成本低、速度快，可適用于大規模生產使用。
（發明人：孫強）
