公布日：2024.05.07
申請日：2024.03.11
分類號：B01D21/24(2006.01)I;B01D21/00(2006.01)I;B01D21/02(2006.01)I
摘要
本發明公開了一種污水處理的沉淀池用的擾流裝置，涉及污水處理領域，包括底座、通過支柱連接在底座頂部的頂板，所述底座與頂板之間固定安裝有若干組擾流板，所述擾流板的形狀為十字狀，所述擾流板的外部設置有清潔機構；所述清潔機構包括設置在擾流板外部的彈性膜，所述彈性膜靠近擾流板一側的中部固定連接有膠膜，所述膠膜與彈性膜之間形成有膨脹腔，所述擾流板通過其中一組對稱端與膠膜局部固定連接。該污水處理的沉淀池用的擾流裝置，通過清潔機構的使用，可以在彈性膜膨脹過程中驅動套設在其外部的清理環繩自行進行位置移動，并在彈性膜膨脹過程中對其表面所附著的雜質進行清理，從而使得擾流板的清潔效果更好。
權利要求書

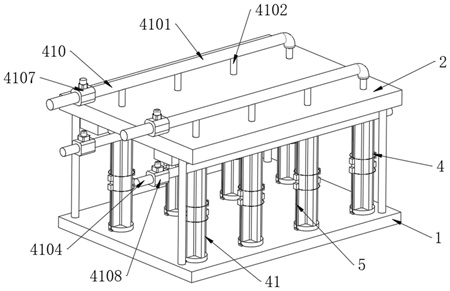

1.一種污水處理的沉淀池用的擾流裝置，包括底座(1)、通過支柱連接在底座(1)頂部的頂板(2)，其特征在于，所述底座(1)與頂板(2)之間固定安裝有若干組擾流板(3)，所述擾流板(3)的形狀為十字狀，所述擾流板(3)的外部設置有清潔機構(4)；所述清潔機構(4)包括設置在擾流板(3)外部的彈性膜(41)，所述彈性膜(41)靠近擾流板(3)一側的中部固定連接有膠膜(42)，所述膠膜(42)與彈性膜(41)之間形成有膨脹腔(43)，所述擾流板(3)通過其中一組對稱端與膠膜(42)局部固定連接，所述彈性膜(41)與擾流板(3)表面之間形成有控壓腔(44)，所述彈性膜(41)外部兩側的上下兩端對稱固定連接有連接座(45)，所述連接座(45)的內部開設有工作腔，所述工作腔的內側面轉動連接有線輪(46)，所述線輪(46)與工作腔內壁之間固定安裝有扭簧(47)，所述線輪(46)的外部收卷有牽引絲線(48)，所述牽引絲線(48)的非收卷端固定連接有清理環繩(49)，所述清理環繩(49)套設在擾流板(3)表面，所述擾流板(3)的外部設置有控制組件(410)，所述擾流板(3)的外部設置有輔助組件(411)；所述控制組件(410)用于向膨脹腔(43)充入液體或將膨脹腔(43)內部液體抽出；所述輔助組件(411)用于對驅動膨脹后的彈性膜(41)進行狀態復位；所述膨脹腔(43)內部充水致使彈性膜(41)形變時，形變過程中的彈性膜(41)可驅動兩側清理環繩(49)向相互遠離的方向移動。
2.根據權利要求1所述的一種污水處理的沉淀池用的擾流裝置，其特征在于，所述控制組件(410)包括固定安裝在頂板(2)頂部的若干進水管(4101)，所述進水管(4101)的底部固定連通有若干第一短管(4102)，所述第一短管(4102)的底部固定連通有第一導管(4103)，所述頂板(2)的側面固定安裝有抽水管(4104)，所述抽水管(4104)的外部固定連通有若干第二短管(4105)，所述第二短管(4105)的外部固定連通有第二導管(4106)，所述進水管(4101)的外部安裝有第一控制閥(4107)，所述抽水管(4104)的外部安裝有第二控制閥(4108)。
3.根據權利要求2所述的一種污水處理的沉淀池用的擾流裝置，其特征在于，所述進水管(4101)以及抽水管(4104)的數量均與擾流板(3)的組數一致，所述第一導管(4103)與控壓腔(44)的一端固定連通，所述第二導管(4106)與控壓腔(44)的另一端固定連通。
4.根據權利要求3所述的一種污水處理的沉淀池用的擾流裝置，其特征在于，所述輔助組件(411)包括固定安裝在頂板(2)底部的控制盒(4111)，所述控制盒(4111)的內部開設有延伸至頂板(2)內部的控制腔(4112)，所述控制腔(4112)的底部固定連接有擠壓彈簧(4113)，所述擠壓彈簧(4113)的頂部固定連接有控壓板(4114)，所述擾流板(3)的內部開設有空腔(4115)，所述擾流板(3)的內部開設有連通空腔(4115)與控壓腔(44)的通槽(4116)，所述頂板(2)的內部固定連接有連通控制腔(4112)與空腔(4115)的導通管(4117)。
5.根據權利要求4所述的一種污水處理的沉淀池用的擾流裝置，其特征在于，所述清理環繩(49)由非彈性繩體材料制成，且所述清理環繩(49)的尺寸值與擾流板(3)相適配。
6.根據權利要求5所述的一種污水處理的沉淀池用的擾流裝置，其特征在于，上下兩個所述連接座(45)分別分布在膠膜(42)與彈性膜(41)連接處的上下兩端，且所述連接座(45)通過底部相互遠離的一端局部與彈性膜(41)表面固定連接。
7.根據權利要求6所述的一種污水處理的沉淀池用的擾流裝置，其特征在于，所述工作腔的內壁固定連接有導向桿，所述連接座(45)的內部開設有線槽，所述導向桿的位置與線槽相適配，所述牽引絲線(48)的非收卷端依次穿過導向桿遠離線輪(46)一側以及線槽與清理環繩(49)連接。
8.根據權利要求7所述的一種污水處理的沉淀池用的擾流裝置，其特征在于，所述彈性膜(41)的外部設置有輔助機構(5)，所述輔助機構(5)包括固定連接在彈性膜(41)表面的固定座(51)，所述固定座(51)的數量以及位置均與連接座(45)相對應，所述連接座(45)與固定座(51)之間固定連接有膠質帶(52)，所述膠質帶(52)的底部開設有導向槽(53)，所述導向槽(53)的內側面滑動連接有導向塊(54)，所述導向塊(54)的底部固定連接有環套(55)，所述清理環繩(49)的外部固定連接有連接套(56)。
9.根據權利要求8所述的一種污水處理的沉淀池用的擾流裝置，其特征在于，所述連接套(56)轉動連接在環套(55)的內側面，所述清理環繩(49)與連接套(56)表面固定連接，且所述環套(55)表面開設有與牽引絲線(48)相適配的環槽。
10.根據權利要求9所述的一種污水處理的沉淀池用的擾流裝置，其特征在于，所述導向槽(53)的橫截面形狀為T字狀，所述導向塊(54)的形狀與尺寸規格均與導向槽(53)相適配，且所述導向塊(54)遠離環套(55)的一側與導向槽(53)的內壁間隔設置。
發明內容
本發明的目的是提供一種污水處理的沉淀池用的擾流裝置，以解決現有技術中的上述不足之處。
為了實現上述目的，本發明提供如下技術方案：一種污水處理的沉淀池用的擾流裝置，包括底座、通過支柱連接在底座頂部的頂板，所述底座與頂板之間固定安裝有若干組擾流板，所述擾流板的形狀為十字狀，所述擾流板的外部設置有清潔機構；所述清潔機構包括設置在擾流板外部的彈性膜，所述彈性膜靠近擾流板一側的中部固定連接有膠膜，所述膠膜與彈性膜之間形成有膨脹腔，所述擾流板通過其中一組對稱端與膠膜局部固定連接，所述彈性膜與擾流板表面之間形成有控壓腔，所述彈性膜外部兩側的上下兩端對稱固定連接有連接座，所述連接座的內部開設有工作腔，所述工作腔的內側面轉動連接有線輪，所述線輪與工作腔內壁之間固定安裝有扭簧，所述線輪的外部收卷有牽引絲線，所述牽引絲線的非收卷端固定連接有清理環繩，所述清理環繩套設在擾流板表面，所述擾流板的外部設置有控制組件，所述擾流板的外部設置有輔助組件；所述控制組件用于向膨脹腔充入液體或將膨脹腔內部液體抽出；所述輔助組件用于對驅動膨脹后的彈性膜進行狀態復位；所述膨脹腔內部充水致使彈性膜形變時，形變過程中的彈性膜可驅動兩側清理環繩向相互遠離的方向移動。
進一步的，所述控制組件包括固定安裝在頂板頂部的若干進水管，所述進水管的底部固定連通有若干第一短管，所述第一短管的底部固定連通有第一導管，所述頂板的側面固定安裝有抽水管，所述抽水管的外部固定連通有若干第二短管，所述第二短管的外部固定連通有第二導管，所述進水管的外部安裝有第一控制閥，所述抽水管的外部安裝有第二控制閥。
進一步的，所述進水管以及抽水管的數量均與擾流板的組數一致，所述第一導管與控壓腔的一端固定連通，所述第二導管與控壓腔的另一端固定連通。
進一步的，所述輔助組件包括固定安裝在頂板底部的控制盒，所述控制盒的內部開設有延伸至頂板內部的控制腔，所述控制腔的底部固定連接有擠壓彈簧，所述擠壓彈簧的頂部固定連接有控壓板，所述擾流板的內部開設有空腔，所述擾流板的內部開設有連通空腔與控壓腔的通槽，所述頂板的內部固定連接有連通控制腔與空腔的導通管。
進一步的，所述清理環繩由非彈性繩體材料制成，且所述清理環繩的尺寸值與擾流板相適配。
進一步的，上下兩個所述連接座分別分布在膠膜與彈性膜連接處的上下兩端，且所述連接座通過底部相互遠離的一端局部與彈性膜表面固定連接。
進一步的，所述工作腔的內壁固定連接有導向桿，所述連接座的內部開設有線槽，所述導向桿的位置與線槽相適配，所述牽引絲線的非收卷端依次穿過導向桿遠離線輪一側以及線槽與清理環繩連接。
進一步的，所述彈性膜的外部設置有輔助機構，所述輔助機構包括固定連接在彈性膜表面的固定座，所述固定座的數量以及位置均與連接座相對應，所述連接座與固定座之間固定連接有膠質帶，所述膠質帶的底部開設有導向槽，所述導向槽的內側面滑動連接有導向塊，所述導向塊的底部固定連接有環套，所述清理環繩的外部固定連接有連接套。
進一步的，所述連接套轉動連接在環套的內側面，所述清理環繩與連接套表面固定連接，且所述環套表面開設有與牽引絲線相適配的環槽。
進一步的，所述導向槽的橫截面形狀為T字狀，所述導向塊的形狀與尺寸規格均與導向槽相適配，且所述導向塊遠離環套的一側與導向槽的內壁間隔設置。
與現有技術相比，本發明提供的一種污水處理的沉淀池用的擾流裝置，具備以下有益效果：1、該污水處理的沉淀池用的擾流裝置，通過清潔機構的使用，可以在彈性膜膨脹過程中驅動套設在其外部的清理環繩自行進行位置移動，并在彈性膜膨脹過程中對其表面所附著的雜質進行清理，從而使得擾流板的清潔效果更好。
2、該污水處理的沉淀池用的擾流裝置，通過輔助機構的使用，可以在彈性膜表面雜質清除過程中對清理環繩的運動進行穩定導向，使其可以平穩且高效的對彈性膜表面所附著的雜質進行清除。
（發明人：黃曉艷）
