公布日：2023.11.14
申請日：2023.10.13
分類號：C02F1/00(2023.01)I;B01F33/40(2022.01)I;B01F33/82(2022.01)I
摘要
本發明屬于廢水處理技術領域，具體公開了一種化工生產廢水處理裝置，包括廢水處理桶，所述廢水處理桶內部中間位置豎直設置有提升筒，所述提升筒底部沿圓周方向等距離設置有多個下通孔，所述提升筒頂部外側設置有多個上通孔，所述提升筒內部下方設置有注劑件，所述廢水處理桶以及提升筒內部共同設置有曝氣混動件。本發明具備多重的污水混動效果，有效提高了凈化藥劑在污水中的擴散效率以及融合均勻度，以此增加了污水凈化效果。
權利要求書

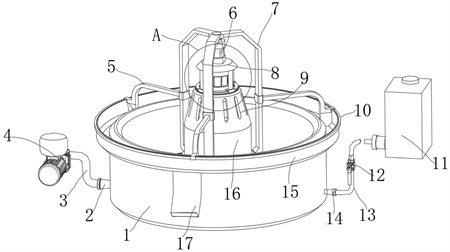

1.一種化工生產廢水處理裝置，包括廢水處理桶（1），其特征在于，所述廢水處理桶（1）內部中間位置豎直設置有提升筒（16），所述提升筒（16）底部沿圓周方向等距離設置有多個下通孔（25），所述提升筒（16）頂部外側設置有多個上通孔（9），所述提升筒（16）內部下方設置有注劑件；所述廢水處理桶（1）以及提升筒（16）內部共同設置有曝氣混動件，所述曝氣混動件包括設置在提升筒（16）外側廢水處理桶（1）內壁底端的曝氣環管（26），所述曝氣環管（26）外側連通安裝曝氣管（3），所述曝氣管（3）延伸至廢水處理桶（1）外側且端部與曝氣機體（4）連接，所述廢水處理桶（1）外側的曝氣管（3）上安裝有通流方向朝向曝氣環管（26）的左單向閥（2），所述曝氣環管（26）頂部均勻設置有多個曝氣盤（27），所述曝氣環管（26）內側沿圓周方向等距離連通有多根輸氣管（31），多根所述輸氣管（31）均通過相鄰下通孔（25）延伸至提升筒（16）內部且端部共同連通有連接盤（29），所述提升筒（16）頂端固定安裝有雙軸電機（18），所述雙軸電機（18）的下端軸延伸至提升筒（16）內部且端部固定安裝有曝氣管柱（34），所述曝氣管柱（34）底端通過轉動件（35）與連接盤（29）轉動連通，且所述曝氣管柱（34）外側安裝有螺旋曝氣盒（32），所述螺旋曝氣盒（32）的螺旋下端面均勻設置有噴口向下的曝氣噴頭（33），在所述提升筒（16）外側廢水處理桶（1）內部設置有清雜機構；所述清雜機構包括滑動套設在提升筒（16）外側的固定環架（22），所述固定環架（22）外側安裝有向下傾斜的錐形濾罩（21），所述錐形濾罩（21）的外邊沿與廢水處理桶（1）內壁滑動接觸，且所述錐形濾罩（21）上方設置有升降件；所述升降件包括固定安裝在固定環架（22）頂端邊沿的驅動架（7），所述驅動架（7）位于提升筒（16）以及雙軸電機（18）外側，且所述雙軸電機（18）的上端軸固定安裝有機座架（8），所述機座架（8）頂部與驅動架（7）之間設置有多級推桿（6）；所述雙軸電機（18）外側的提升筒（16）頂端固定安裝有內環軌（20），所述內環軌（20）頂部外側滑動安裝有多個內環套（19），多個所述內環套（19）共同安裝在機座架（8）底部；所述廢水處理桶（1）頂部外邊沿設置有環槽（15），所述環槽（15）的底部設置有排雜管（17）；所述環槽（15）內部等距離滑動設置有多個推板（23），所述推板（23）頂端均固定安裝有L型架（5），所述L型架（5）頂部一端均固定安裝有滑套（24），多個所述滑套（24）共同滑動套裝驅動架（7）外側，在所述環槽（15）頂部外側邊沿固定套裝有外環軌（10），所述L型架（5）底端設置與外環軌（10）滑動配合的外環套（28）。
2.根據權利要求1所述的一種化工生產廢水處理裝置，其特征在于，所述注劑件包括固定安裝在提升筒（16）底部內壁的輸劑環管（30），所述輸劑環管（30）內側沿圓周方向等距離設置有多個噴出頭（36），所述輸劑環管（30）外側連通有輸劑管（13），所述輸劑管（13）依次貫穿提升筒（16）和廢水處理桶（1）且端部與外部的儲劑組件（11）連通安裝，所述廢水處理桶（1）與儲劑組件（11）之間的輸劑管（13）上安裝有控制閥（12），所述控制閥（12）下方的輸劑管（13）上安裝有流通方向朝向輸劑環管（30）內部的右單向閥（14）。
3.根據權利要求1所述的一種化工生產廢水處理裝置，其特征在于，所述錐形濾罩（21）下方設置有多個攪動組件，所述攪動組件包括固定安裝在固定環架（22）底端邊沿的攪動架（37），所述攪動架（37）底部等距離設置有多個攪動鉤（38）。
發明內容
本發明的目的是為了解決現有技術中存在的缺點，而提出的一種化工生產廢水處理裝置。
為達到以上目的，本發明提供了一種化工生產廢水處理裝置，包括廢水處理桶，所述廢水處理桶內部中間位置豎直設置有提升筒，所述提升筒底部沿圓周方向等距離設置有多個下通孔，所述提升筒頂部外側設置有多個上通孔，所述提升筒內部下方設置有注劑件；
所述廢水處理桶以及提升筒內部共同設置有曝氣混動件，所述曝氣混動件包括設置在提升筒外側廢水處理桶內壁底端的曝氣環管，所述曝氣環管外側連通安裝曝氣管，所述曝氣管延伸至廢水處理桶外側且端部與曝氣機體連接，所述廢水處理桶外側的曝氣管上安裝有通流方向朝向曝氣環管的左單向閥，所述曝氣環管頂部均勻設置有多個曝氣盤，所述曝氣環管內側沿圓周方向等距離連通有多根輸氣管，多根所述輸氣管均通過相鄰下通孔延伸至提升筒內部且端部共同連通有連接盤，所述提升筒頂端固定安裝有雙軸電機，所述雙軸電機的下端軸延伸至提升筒內部且端部固定安裝有曝氣管柱，所述曝氣管柱底端通過轉動件與連接盤轉動連通，且所述曝氣管柱外側安裝有螺旋曝氣盒，所述螺旋曝氣盒的螺旋下端面均勻設置有噴口向下的曝氣噴頭，在所述提升筒外側廢水處理桶內部設置有清雜機構。
在上述技術方案中，進一步，所述注劑件包括固定安裝在提升筒底部內壁的輸劑環管，所述輸劑環管內側沿圓周方向等距離設置有多個噴出頭，所述輸劑環管外側連通有輸劑管，所述輸劑管依次貫穿提升筒和廢水處理桶且端部與外部的儲劑組件連通安裝，所述廢水處理桶與儲劑組件之間的輸劑管上安裝有控制閥，所述控制閥下方的輸劑管上安裝有流通方向朝向輸劑環管內部的右單向閥。
在上述技術方案中，進一步，所述清雜機構包括滑動套設在提升筒外側的固定環架，所述固定環架外側安裝有向下傾斜的錐形濾罩，所述錐形濾罩的外邊沿與廢水處理桶內壁滑動接觸，且所述錐形濾罩上方設置有升降件。
在上述技術方案中，進一步，所述升降件包括固定安裝在固定環架頂端邊沿的驅動架，所述驅動架位于提升筒以及雙軸電機外側，且所述雙軸電機的上端軸固定安裝有機座架，所述機座架頂部與驅動架之間設置有多級推桿。
在上述技術方案中，進一步，所述雙軸電機外側的提升筒頂端固定安裝有內環軌，所述內環軌頂部外側滑動安裝有多個內環套，多個所述內環套共同安裝在機座架底部。
在上述技術方案中，進一步，所述廢水處理桶頂部外邊沿設置有環槽，所述環槽的底部設置有排雜管。
在上述技術方案中，進一步，所述環槽內部等距離滑動設置有多個推板，所述推板頂端均固定安裝有L型架，所述L型架頂部一端均固定安裝有滑套，多個所述滑套共同滑動套裝驅動架外側，在所述環槽頂部外側邊沿固定套裝有外環軌，所述L型架底端設置與外環軌滑動配合的外環套。
在上述技術方案中，進一步，所述錐形濾罩下方設置有多個攪動組件，所述攪動組件包括固定安裝在固定環架底端邊沿的攪動架，所述攪動架底部等距離設置有多個攪動鉤。
與現有技術相比，本發明具有以下有益效果：
本發明通過設置注劑件，從而可以將凈化藥劑有序注入至提升筒內部的廢水中，同時在雙軸電機的驅使下曝氣管柱會帶動螺旋曝氣盒旋轉，以此將廢水處理桶內部底端的廢水抽送至提升筒內部頂端，然后經過上通孔有序排出至廢水處理桶內部，從而將凈化藥劑與廢水進行初步混合，通過設置的曝氣盤會在廢水處理桶內部廢水中向上進行曝氣，進一步增加廢水與凈化藥劑的混勻性，而設置曝氣噴頭會在提升筒內部廢水中向下曝氣，再次提升廢水與凈化藥劑的融合性，確保廢水的凈化效果。
經過設置的多級推桿可以驅使驅動架帶動固定環架進行上下移動，致使錐形濾罩將廢水中較大的垃圾雜質推送至環槽內部，增加廢水后續處理效果，而在雙軸電機的作用下會驅使錐形濾罩旋轉，以此提高錐形濾罩對垃圾雜質的卸料效果。
（發明人：龍松;李玉鋒;徐建國;莫升昌;吳文鴻;管永章;姜榮航）
