公布日：2024.05.10
申請日：2024.03.21
分類號：B01D29/54(2006.01)I;B01D29/03(2006.01)I;B01D29/96(2006.01)I;B01D29/64(2006.01)I;C02F1/00(2023.01)I;C02F103/10(2006.01)N
摘要
本發明屬于污水處理技術領域，具體的說是一種油田壓裂返排液污水處理設備及處理方法，包括處理機體；所述處理機體的底端固接有支撐座；所述處理機體的內部固接有伺服電機；所述伺服電機的輸出端固接有固定架；通過設置的多個濾網板隨伺服電機輸出端轉動，能夠快速更換濾網板過濾油田壓裂返排液污水中的泥沙和碎石，提高對污水的過濾效果，利用螺旋葉片隨污水沖刷轉動，帶動刮板對濾網板頂面刮掃，減少雜質堆積堵塞濾網板，利用封堵板滑動安裝在暫存腔處，將濾網板上過濾的泥沙和碎石刮掃至?xí)捍媲惶帟捍妫阌趯?duì)泥沙和碎石清理，依靠二號彈性件將限位塊頂在封堵板內壁緊密貼合，起到對封堵板輔助支撐的作用。
權利要求書

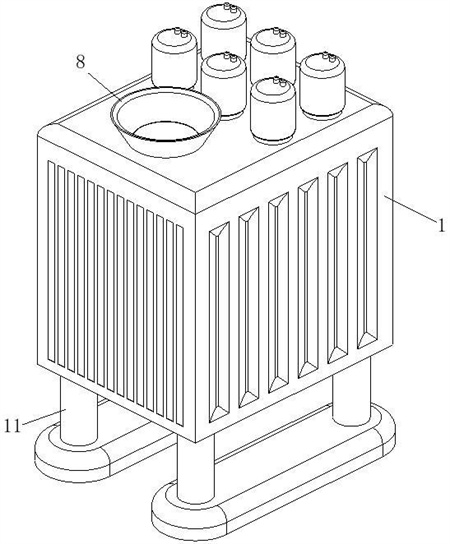

1.一種油田壓裂返排液污水處理設備，其特征在于：包括處理機體（1）；所述處理機體（1）的底端固接有支撐座（11）；所述處理機體（1）的內部固接有伺服電機（12）；所述伺服電機（12）的輸出端固接有固定架（13）；所述固定架（13）的外部固接有過濾盤（14），且過濾盤（14）設置有多個；多個所述過濾盤（14）的頂端固接有濾網板（15）；所述處理機體（1）的內部設置有刮掃組件，刮掃組件用于對濾網板（15）表面碎石刮掃。
2.根據權利要求1所述的一種油田壓裂返排液污水處理設備，其特征在于：所述刮掃組件包括支撐架（2）、轉軸（21）、螺旋葉片（22）、刮板（23）和刮槽（24）；所述支撐架（2）固接在處理機體（1）的內壁；所述轉軸（21）轉動連接在支撐架（2）的中部?jī)?nèi)壁；所述螺旋葉片（22）固接在轉軸（21）的外部；所述刮板（23）固接在轉軸（21）的底端；所述刮槽（24）開設在刮板（23）的外部。
3.根據權利要求1所述的一種油田壓裂返排液污水處理設備，其特征在于：所述過濾盤（14）的頂端開設有暫存腔（3）；所述過濾盤（14）的內部固接有一號固定桿（31）；所述過濾盤（14）的內部滑動連接有封堵板（32）；所述過濾盤（14）與封堵板（32）之間固接有一號彈性件（33），且一號彈性件（33）套接在一號固定桿（31）的外部。
4.根據權利要求1所述的一種油田壓裂返排液污水處理設備，其特征在于：所述過濾盤（14）的內部滑動連接有限位塊（4）；所述限位塊（4）的外部固接有二號彈性件（41），且二號彈性件（41）遠離限位塊（4）的一端固接過濾盤（14）內壁。
5.根據權利要求2所述的一種油田壓裂返排液污水處理設備，其特征在于：所述處理機體（1）的外部固接有分流盒（5），且分流盒（5）外接水泵；所述分流盒（5）的外部固接有一號導管（51）；所述一號導管（51）遠離分流盒（5）的一端固接有噴盒（52）。
6.根據權利要求5所述的一種油田壓裂返排液污水處理設備，其特征在于：所述分流盒（5）的外部且遠離一號導管（51）的一側固接有二號導管（6）；所述刮板（23）的外部且遠離刮槽（24）的一側開設有噴槽（61），且噴槽（61）能夠通過轉軸（21）、支撐架（2）與二號導管（6）相連通。
7.根據權利要求5所述的一種油田壓裂返排液污水處理設備，其特征在于：所述分流盒（5）的內部滑動連接有分流板（7）；所述分流盒（5）的內部固接有二號固定桿（71），且分流板（7）滑動連接二號固定桿（71）的外部；所述分流盒（5）與分流板（7）之間固接有三號彈性件（72），且三號彈性件（72）套接在二號固定桿（71）的外部。
8.根據權利要求2所述的一種油田壓裂返排液污水處理設備，其特征在于：所述處理機體（1）的頂端固接有導流板（8）；所述導流板（8）位于轉軸（21）的上方。
9.一種油田壓裂返排液污水處理方法，該方法適用于權利要求1-8中任意一項所述的油田壓裂返排液污水處理設備進行處理，其特征在于：該方法步驟如下：S1：首先將油田壓裂返排液產生的大量污水排入處理機體（1）的內部，污水沖刷螺旋葉片（22）轉動，過濾盤（14）上的濾網板（15）對污水中的碎石雜質過濾，過濾的水隨之回收進行化學處理，螺旋葉片（22）配合轉軸（21）帶動刮板（23）轉動，刮板（23）對過濾盤（14）的頂面刮掃去除碎石雜質，將碎石雜質刮入暫存腔（3）內暫存；S2：隨后暫存腔（3）內部存積碎石雜質過多時，伺服電機（12）的輸出端帶動固定架（13）轉動，多個過濾盤（14）隨之轉動換位，外接水泵抽水送入分流盒（5）的內部，由分流盒（5）內部對水分流，部分水進入噴盒（52）處從過濾盤（14）底端噴射，將濾網板（15）上的碎石雜質沖出，封堵板（32）上存積水和碎石過多下滑打開，將碎石雜質外排處理；S3：在對暫存腔（3）內碎石雜質處理的過程中，部分水從二號導管（6）處送至轉軸（21）內部，隨后由刮槽（24）處對濾網板（15）頂面噴射，輔助對濾網板（15）頂面的碎石雜質沖刷，將濾網板（15）頂面的碎石雜質沖刷至?xí)捍媲唬?/span>3）內暫存，最終將過濾的污水和碎石雜質二者分離即可。
10.根據權利要求9所述的一種油田壓裂返排液污水處理方法，其特征在于：所述S2中的分流盒（5）內部能夠添加化學藥劑，由噴盒（52）以及刮槽（24）處同時沖洗，降低污水中的雜質粘附性，多個過濾盤（14）轉動換位時間為5—10分鐘每次。
發明內容
為了彌補現有技術的不足，解決背景技術中所提出的至少一個技術問題。
本發明解決其技術問題所采用的技術方案是：本發明所述的一種油田壓裂返排液污水處理設備，包括處理機體；所述處理機體的底端固接有支撐座；所述處理機體的內部固接有伺服電機；所述伺服電機的輸出端固接有固定架；所述固定架的外部固接有過濾盤，且過濾盤設置有多個；多個所述過濾盤的頂端固接有濾網板；所述處理機體的內部設置有刮掃組件，刮掃組件用于對濾網板表面碎石刮掃。
優選的，所述刮掃組件包括支撐架、轉軸、螺旋葉片、刮板和刮槽；所述支撐架固接在處理機體的內壁；所述轉軸轉動連接在支撐架的中部?jī)?nèi)壁；所述螺旋葉片固接在轉軸的外部；所述刮板固接在轉軸的底端；所述刮槽開設在刮板的外部。
優選的，所述過濾盤的頂端開設有暫存腔；所述過濾盤的內部固接有一號固定桿；所述過濾盤的內部滑動連接有封堵板；所述過濾盤與封堵板之間固接有一號彈性件，且一號彈性件套接在一號固定桿的外部。
優選的，所述過濾盤的內部滑動連接有限位塊；所述限位塊的外部固接有二號彈性件，且二號彈性件遠離限位塊的一端固接過濾盤內壁。
優選的，所述處理機體的外部固接有分流盒，且分流盒外接水泵；所述分流盒的外部固接有一號導管；所述一號導管遠離分流盒的一端固接有噴盒。
優選的，所述分流盒的外部且遠離一號導管的一側固接有二號導管；所述刮板的外部且遠離刮槽的一側開設有噴槽，且噴槽能夠通過轉軸、支撐架與二號導管相連通。
優選的，所述分流盒的內部滑動連接有分流板；所述分流盒的內部固接有二號固定桿，且分流板滑動連接二號固定桿的外部；所述分流盒與分流板之間固接有三號彈性件，且三號彈性件套接在二號固定桿的外部。
優選的，所述處理機體的頂端固接有導流板；所述導流板位于轉軸的上方。
一種油田壓裂返排液污水處理方法，該方法適用于上述中所述的油田壓裂返排液污水處理設備進行處理，該方法步驟如下：S1：首先將油田壓裂返排液產生的大量污水排入處理機體的內部，污水沖刷螺旋葉片轉動，過濾盤上的濾網板對污水中的碎石雜質過濾，過濾的水隨之回收進行化學處理，螺旋葉片配合轉軸帶動刮板轉動，刮板對過濾盤的頂面刮掃去除碎石雜質，將碎石雜質刮入暫存腔內暫存；S2：隨后暫存腔內部存積碎石雜質過多時，伺服電機的輸出端帶動固定架轉動，多個過濾盤隨之轉動換位，外接水泵抽水送入分流盒的內部，由分流盒內部對水分流，部分水進入噴盒處從過濾盤底端噴射，將濾網板上的碎石雜質沖出，封堵板上存積水和碎石過多下滑打開，將碎石雜質外排處理；S3：在對暫存腔內碎石雜質處理的過程中，部分水從二號導管處送至轉軸內部，隨后由刮槽處對濾網板頂面噴射，輔助對濾網板頂面的碎石雜質沖刷，將濾網板頂面的碎石雜質沖刷至?xí)捍媲粌?nèi)暫存，最終將過濾的污水和碎石雜質二者分離即可。
優選的，所述S2中的分流盒內部能夠添加化學藥劑，由噴盒以及刮槽處同時沖洗，降低污水中的雜質粘附性，多個過濾盤轉動換位時間為5—10分鐘每次。
本發明的有益效果如下：1.本發明所述的一種油田壓裂返排液污水處理設備及處理方法，通過設置的多個濾網板隨伺服電機輸出端轉動，能夠快速更換濾網板過濾油田壓裂返排液污水中的泥沙和碎石，提高對污水的過濾效果，利用螺旋葉片隨污水沖刷轉動，帶動刮板對濾網板頂面刮掃，減少雜質堆積堵塞濾網板，利用封堵板滑動安裝在暫存腔處，將濾網板上過濾的泥沙和碎石刮掃至?xí)捍媲惶帟捍�，便于�?duì)泥沙和碎石清理，依靠二號彈性件將限位塊頂在封堵板內壁緊密貼合，起到對封堵板輔助支撐的作用。
2.本發明所述的一種油田壓裂返排液污水處理設備及處理方法，通過設置的分流盒外接水泵抽水，由噴盒向上高壓反向沖洗濾網板，從而減少濾網板頂面的泥沙和碎石附著，依靠二號導管將分流盒和噴槽處連通，使得在刮板刮掃濾網板頂面的同時，噴槽處噴水沖刷濾網板頂面，提高對濾網板的清理效果，利用分流板滑動在二號固定桿的外部，隨著調節外接水泵的功率大小，從而控制分流盒內部出水通道的打開，適應性使用水泵清理泥沙和碎石。
（發明人：朱鳳娟）
