公布日：2023.11.07

申請日：2023.08.31

分類號：C02F11/12(2019.01)I;C02F11/121(2019.01)I;C02F11/123(2019.01)I

摘要

本發明提供了一種污泥與煤泥混合物常溫脫水系統，包括兩個儲料斗、混合倉、布料器、多個真空液壓脫水機和物料收集裝置，兩個所述儲料斗與所述混合倉之間分別設有送料螺旋機，所述混合倉與所述布料器之間設有上料螺旋機，所述布料器內安裝有推料螺旋機，所述布料器的出口位置安裝有收口狀布料嘴，所述布料嘴的出口處安裝有布料皮帶，所述布料皮帶的出料位置與所述真空液壓脫水機的濾帶機連接，所述濾帶機的出料位置連接所述物料收集裝置。本發明采用無熱脫水技術脫水物料，常溫運行，無外部熱源介入，避免了污泥在受熱蒸發時的氣味問題，實現兩種固廢的資源化利用。

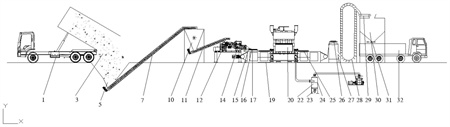

權利要求書

1.一種污泥與煤泥混合物常溫脫水系統，其特征在于：包括兩個儲料斗、混合倉、布料器、多個真空液壓脫水機和物料收集裝置，兩個所述儲料斗與所述混合倉之間分別設有送料螺旋機，所述混合倉與所述布料器之間設有上料螺旋機，所述布料器內安裝有推料螺旋機，所述布料器的出口位置安裝有收口狀布料嘴，所述布料嘴的出口處安裝有布料皮帶，所述布料皮帶的出料位置與所述真空液壓脫水機的濾帶機連接，所述濾帶機的出料位置連接所述物料收集裝置。

2.根據權利要求1所述的污泥與煤泥混合物常溫脫水系統，其特征在于：所述儲料斗內設有在線水分儀，所述送料螺旋機上安裝有加水口，所述混合倉內設置有攪拌器。

3.根據權利要求1所述的污泥與煤泥混合物常溫脫水系統，其特征在于：兩個所述送料螺旋機均配置有變頻電機，可通過改變螺旋體的轉速控制兩種物料進入所述混合倉的摻配比例。

4.根據權利要求1所述的污泥與煤泥混合物常溫脫水系統，其特征在于：所述布料器還包括壓板倉，所述上料螺旋機的出料位置位于所述壓板倉上方，所述壓板倉的出料口與所述推料螺旋機連接。

5.根據權利要求1所述的污泥與煤泥混合物常溫脫水系統，其特征在于：所述推料螺旋機的外殼內徑沿物料輸送方向逐漸減小。

6.根據權利要求1所述的污泥與煤泥混合物常溫脫水系統，其特征在于：所述推料螺旋機通過齒輪傳動機構和離合器連接有驅動裝置。

7.根據權利要求1所述的污泥與煤泥混合物常溫脫水系統，其特征在于：所述布料器輸出的濕料水分含量在50％-65％之間。

8.根據權利要求1所述的污泥與煤泥混合物常溫脫水系統，其特征在于：所述布料皮帶下方安裝有軌道，所述軌道的滑動方向與所述布料器內物料輸送方向垂直設置。

9.根據權利要求8所述的污泥與煤泥混合物常溫脫水系統，其特征在于：多個所述真空液壓脫水機設置在所述軌道遠離所述布料器的一側，所述真空液壓脫水機的排布方向與所述布料器內物料輸送方向垂直設置，所述布料皮帶分別依次對接多個所述真空液壓脫水機。

10.根據權利要求1所述的污泥與煤泥混合物常溫脫水系統，其特征在于：所述物料收集裝置包括平模造粒機和干料儲倉，所述平模造粒機和所述濾帶機通過排料皮帶連接，所述平模造粒機與所述干料儲倉之間設置有斗式提升機和入倉皮帶，所述干料儲倉底部設置有位于外運車上方的插板閥。

發明內容

本發明的目的在于提供一種避免生產過程中產生異味的污泥與煤泥混合物常溫脫水系統。

本發明提供一種污泥與煤泥混合物常溫脫水系統，包括兩個儲料斗、混合倉、布料器、多個真空液壓脫水機和物料收集裝置，兩個所述儲料斗與所述混合倉之間分別設有送料螺旋機，所述混合倉與所述布料器之間設有上料螺旋機，所述布料器內安裝有推料螺旋機，所述布料器的出口位置安裝有收口狀布料嘴，所述布料嘴的出口處安裝有布料皮帶，所述布料皮帶的出料位置與所述真空液壓脫水機的濾帶機連接，所述濾帶機的出料位置連接所述物料收集裝置。

進一步地，所述儲料斗內設有在線水分儀，所述送料螺旋機上安裝有加水口，所述混合倉內設置有攪拌器。

進一步地，兩個所述送料螺旋機均配置有變頻電機，可通過改變螺旋體的轉速控制兩種物料進入所述混合倉的摻配比例。

進一步地，所述布料器還包括壓板倉，所述上料螺旋機的出料位置位于所述壓板倉上方，所述壓板倉的出料口與所述推料螺旋機連接。

進一步地，所述推料螺旋機的外殼內徑沿物料輸送方向逐漸減小。

進一步地，所述推料螺旋機通過齒輪傳動機構和離合器連接有驅動裝置。

進一步地，所述布料器輸出的濕料水分含量在50％-65％之間。

進一步地，所述布料皮帶下方安裝有軌道，所述軌道的滑動方向與所述布料器內物料輸送方向垂直設置。

進一步地，多個所述真空液壓脫水機設置在所述軌道遠離所述布料器的一側，所述真空液壓脫水機的排布方向與所述布料器內物料輸送方向垂直設置，所述布料皮帶分別依次對接多個所述真空液壓脫水機。

進一步地，所述物料收集裝置包括平模造粒機和干料儲倉，所述平模造粒機和所述濾帶機通過排料皮帶連接，所述平模造粒機與所述干料儲倉之間設置有斗式提升機和入倉皮帶，所述干料儲倉底部設置有位于外運車上方的插板閥。

本發明采用無熱脫水技術脫水物料，常溫運行，無外部熱源介入，避免了污泥在受熱蒸發時的氣味問題，實現兩種固廢的資源化利用。

（發明人：孟慶峰）
