公布日：2024.05.07

申請日：2022.12.29

分類號：F04D29/10(2006.01)I;F04D29/08(2006.01)I;F04D29/62(2006.01)I;F04D1/00(2006.01)I;F04D7/04(2006.01)I;F04D7/06(2006.01)I;F04D29/02(2006.01)I;

F04D29/42(2006.01)I

摘要

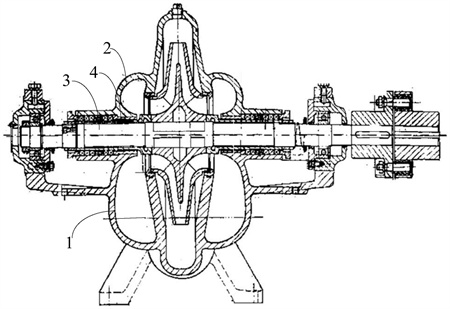

本發明公開一種單級雙吸離心污水泵，包括泵體、設置在泵體上的泵蓋、設置在所述泵體內的轉子部件以及設置在所述轉子部件與所述泵體間的填料；所述轉子部件包括旋轉軸、設置在旋轉軸一端的彈性聯軸器設置在所述旋轉軸上的葉輪、依次設置在葉輪一側的口環、第一軸套、填料壓蓋、填料套、軸套螺母、擋水圈和第一軸承部件以及依次設置在葉輪另一側的第二軸套、軸套螺母以及第二軸承部件。本發明設置了一種單級雙吸離心污水泵，高效節能，安裝使用維護方便，使用壽命長，適用范圍廣。

權利要求書

1.一種單級雙吸離心污水泵，其特征在于，包括泵體、設置在泵體上的泵蓋、設置在所述泵體內的轉子部件以及設置在所述轉子部件與所述泵體間的填料；所述轉子部件包括旋轉軸、設置在旋轉軸一端的彈性聯軸器設置在所述旋轉軸上的葉輪、依次設置在葉輪一側的口環、第一軸套、填料壓蓋、填料套、軸套螺母、擋水圈和第一軸承部件以及依次設置在葉輪另一側的第二軸套、軸套螺母以及第二軸承部件。

2.根據權利要求1所述的單級雙吸離心污水泵，其特征在于，所述泵體上設置有絲堵。

3.根據權利要求1所述的單級雙吸離心污水泵，其特征在于，所述填料采用油浸棉繩。

4.根據權利要求1所述的單級雙吸離心污水泵，其特征在于，所述葉輪流道中心線與泵體出水流道中心線位于同一平面。

5.根據權利要求1所述的單級雙吸離心污水泵，其特征在于，所述泵蓋上鑄造有轉向箭頭。

6.根據權利要求1所述的單級雙吸離心污水泵，其特征在于，所述泵體和泵蓋的分開面加工前墊以0.2mm-0.25mm紙墊。

7.根據權利要求1所述的單級雙吸離心污水泵，其特征在于，所述葉輪靜平衡試驗不平衡力矩為3.9X10-2N.M。

發明內容

針對現有技術中的缺陷，本發明的目的是提供一種單級雙吸離心污水泵解決上述背景技術存在的問題。

為了實現上述目的，本發明提供一種單級雙吸離心污水泵，包括泵體、設置在泵體上的泵蓋、設置在所述泵體內的轉子部件以及設置在所述轉子部件與所述泵體間的填料；

所述轉子部件包括旋轉軸、設置在旋轉軸一端的彈性聯軸器設置在所述旋轉軸上的葉輪、依次設置在葉輪一側的口環、第一軸套、填料壓蓋、填料套、軸套螺母、擋水圈和第一軸承部件以及依次設置在葉輪另一側的第二軸套、軸套螺母以及第二軸承部件。

優選的，所述泵體上設置有絲堵。

優選的，所述填料采用油浸棉繩。

優選的，所述葉輪流道中心線與泵體出水流道中心線位于同一平面。

優選的，所述泵蓋上鑄造有轉向箭頭。

優選的，所述泵體和泵蓋的分開面加工前墊以0.2mm-0.25mm紙墊。

優選的，所述葉輪靜平衡試驗不平衡力矩為3.9X10-2N.M。

本發明的有益效果：

本發明設置了一種單級雙吸離心污水泵，包括泵體、設置在泵體上的泵蓋、設置在所述泵體內的轉子部件以及設置在所述轉子部件與所述泵體間的填料；所述轉子部件包括旋轉軸、設置在旋轉軸一端的彈性聯軸器設置在所述旋轉軸上的葉輪、依次設置在葉輪一側的口環、第一軸套、填料壓蓋、填料套、軸套螺母、擋水圈和第一軸承部件以及依次設置在葉輪另一側的第二軸套、軸套螺母以及第二軸承部件。

本發明的一種單級雙吸離心污水泵高效節能，安裝使用維護方便，使用壽命長，適用范圍廣。

（發明人：陳明星）
