公布日：2023.11.07
申請日：2023.09.07
分類號：C02F3/12(2023.01)I
摘要
本發明公開了一種小型微動力管式潷水裝置，包括柔性伸縮引流管，柔性伸縮引流管一端連通有排水管，另一端通過轉軸連通有剛性引流管，剛性引流管的一端連接有浮子裝置，剛性引流管以轉軸為轉動點，能相對于柔性伸縮引流管進行水平方向運動，進而使剛性引流管與柔性伸縮引流管能夠根據反應池大小實現折疊和伸縮狀態，調節裝置體積進而能夠適用于小型工廠中SBR工藝的使用，解決了現有潷水裝置存在的局限性，本發明通過設置污泥界面儀器和水位探針，結合水位探針測量數據使得兩個引流管均保持傾斜狀態，實現無動力重力排水；同時結合測量的污泥界面高度和水位高度，控制管道下降的最低位置，保證自動潷水的暢通且不會影響到污泥界面。
權利要求書

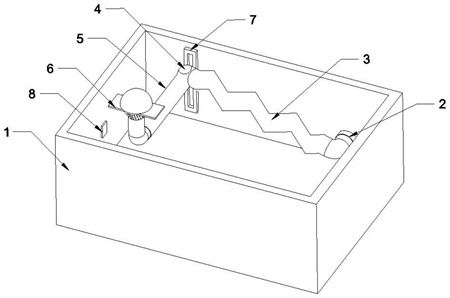

1.一種小型微動力管式潷水裝置，其特征在于，包括柔性伸縮引流管(3)，所述柔性伸縮引流管(3)一端連通有排水管(2)，另一端通過轉軸(4)連通有剛性引流管(5)，所述剛性引流管(5)遠離所述柔性伸縮引流管(3)的一端連接有浮子裝置(6)；所述轉軸(4)的外側壁通過連接桿(72)連接有限位塊(71)，所述限位塊(71)滑動設置于限位導槽(7)內，所述限位塊(71)頂端連接有伸縮桿(73)，所述伸縮桿(73)遠離所述限位塊(71)的一端穿設于所述限位導槽(7)頂部并連接有驅動裝置(74)。
2.根據權利要求1所述的一種小型微動力管式潷水裝置,其特征在于，所述浮子裝置(6)包括浮球(61)，所述浮球(61)兩側還設有浮板(62)，所述浮板(62)底端設有水位探針(9)；所述浮球(61)底端連接有排水斗(63)，所述排水斗(63)周向側壁均勻開設有若干排水通孔(631)，所述排水斗(63)底端通過連接管(64)連通向所述剛性引流管(5)，所述排水斗(63)與所述連接管(64)連接處設有一阻水器(65)，所述阻水器(65)底端連接有牽引桿(66)，所述牽引桿(66)依次穿設于所述剛性引流管(5)、所述柔性伸縮引流管(3)和所述排水管(2)，并與電動蝶閥(21)相連接，所述牽引桿(66)與所述剛性引流管(5)、所述柔性伸縮引流管(3)和所述排水管(2)同軸設置。
3.根據權利要求2所述的一種小型微動力管式潷水裝置,其特征在于，所述水位探針(9)的信號輸出端連接向所述驅動裝置(74)的信號輸入端。
4.根據權利要求2所述的一種小型微動力管式潷水裝置,其特征在于，所述排水管(2)穿設于反應池(1)的側壁底部，且所述排水管(2)的輸出端連接有電動蝶閥(21)。
5.根據權利要求4所述的一種小型微動力管式潷水裝置，其特征在于，所述反應池(1)的池壁上還設有污泥界面儀器(8)，所述污泥界面儀器(8)的信號輸出端連接向所述驅動裝置(74)的信號輸入端。
6.根據權利要求1所述的一種小型微動力管式潷水裝置，其特征在于，所述剛性引流管(5)與所述柔性伸縮引流管(3)在所述轉軸(4)處活動連接。
發明內容
為了克服現有潷水器由于體積較大而導致無法適用于小型工廠中SBR工藝的使用，進而導致潷水器存在一定的使用局限性的問題，本發明提供了一種小型微動力管式潷水裝置，目的在于使得潷水裝置能夠根據反應池的大小調節裝置體積，以使其能夠適用于小型工廠中SBR工藝的使用。
為了實現上述目的，本發明采用如下技術方案：
一種小型微動力管式潷水裝置，包括柔性伸縮引流管，所述柔性伸縮引流管一端連通有排水管，另一端通過轉軸連通有剛性引流管，所述剛性引流管遠離所述柔性伸縮引流管的一端連接有浮子裝置；
所述轉軸的外側壁通過連接桿連接有限位塊，所述限位塊滑動設置于限位導槽內，所述限位塊頂端連接有伸縮桿，所述伸縮桿遠離所述限位塊的一端穿設于所述限位導槽頂部并連接有驅動裝置。
進一步的，所述浮子裝置包括浮球，所述浮球兩側還設有浮板，所述浮板底端設有水位探針；
所述浮球底端連接有排水斗，所述排水斗周向側壁均勻開設有若干排水通孔，所述排水斗底端通過連接管連通向所述剛性引流管，所述排水斗與所述連接管連接處設有一阻水器，所述阻水器底端連接有牽引桿，所述牽引桿依次穿設于所述剛性引流管、所述柔性伸縮引流管和所述排水管，并與電動蝶閥相連接，所述牽引桿與所述剛性引流管、所述柔性伸縮引流管和所述排水管同軸設置。
進一步的，所述水位探針的信號輸出端連接向所述驅動裝置的信號輸入端。
進一步的，所述排水管穿設于反應池的側壁底部，且所述排水管的輸出端連接有電動蝶閥。
進一步的，所述反應池的池壁上還設有污泥界面儀器，所述污泥界面儀器的信號輸出端連接向所述驅動裝置的信號輸入端。
進一步的，所述剛性引流管與所述柔性伸縮引流管在所述轉軸處活動連接。
本發明至少具有以下有益效果質之一：
(1)本發明通過設置柔性伸縮引流管、剛性引流管以及浮子裝置，其中柔性伸縮引流管一端通過轉軸連通有剛性引流管，剛性引流管與柔性伸縮引流管在轉軸處活動連接，這樣剛性引流管以轉軸為轉動點，能夠相對于柔性伸縮引流管進行水平方向的運動，進而使得剛性引流管與柔性伸縮引流管能夠根據反應池的大小實現折疊和伸縮狀態，調節裝置體積以適應反應池的大小，進而能夠適用于小型工廠中SBR工藝的使用，解決了現有潷水裝置存在的局限性；
(2)本發明通過浮球和浮板起到的浮力作用，使得排水斗能夠處于最高液面位置，同時保證水位探針測量水位的準確性，然后結合水位探針的實時測量數據通過控制器控制驅動裝置對伸縮桿進行伸縮控制，帶動剛性引流管靠近轉軸的一端逐漸向下移動，使得剛性引流管呈傾斜狀態，此時，由于柔性伸縮引流管一端是固定連接在排水管上，且處于反應池側壁底部，所以，在伸縮桿帶動兩管交接處進行上下移動時，剛性引流管和柔性伸縮引流管均能夠保持傾斜狀態，進而實現無動力重力排水，在保證潷水效果的同時降低了生產成本；
(3)本發明通過設置污泥界面儀器，用于測量反應池內沉淀的污泥界面高度，結合所監測水位高度，控制管道下降的最低位置，不僅能夠保證自動潷水的暢通，且不會影響到污泥界面。
（發明人：丁葉強;黃竹祥;趙坡）
