公布日：2024.05.07
申請日：2024.03.13
分類號：B01F33/82(2022.01)I;B01F27/90(2022.01)I;B01F27/83(2022.01)I;B01F27/85(2022.01)I;B01F25/451(2022.01)I;C02F1/00(2023.01)I
摘要

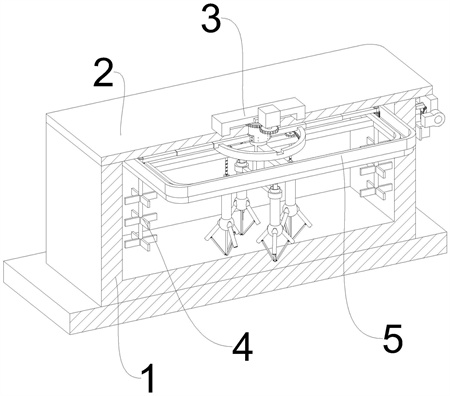

本申請公開了一種污水液體藥劑攪拌機，屬于污水處理技術領域。包括處理池體；防溢蓋板，鉸接安裝在處理池體一側；限位內框架，固定安裝在防溢蓋板中部；用于多方位攪拌處理池體內部污水的攪拌組件，轉動安裝在限位內框架外部；用于限定攪拌組件移動路徑的外框體，固定安裝在防溢蓋板一側。本申請通過利用多個攪拌組件進行旋轉攪拌，從而提高攪拌組件對處理池體內部污水的攪拌效果，且攪拌組件中伸縮桿可根據攪拌使用需求進行數量變更，從而調整攪拌組件的攪拌使用效果。
權利要求書
1.一種污水液體藥劑攪拌機，其特征在于，包括：處理池體；防溢蓋板，鉸接安裝在處理池體一側；限位內框架，固定安裝在防溢蓋板中部；用于多方位攪拌處理池體內部污水的攪拌組件，轉動安裝在限位內框架外部；用于限定攪拌組件移動路徑的外框體，固定安裝在防溢蓋板一側。
2.根據權利要求1所述的污水液體藥劑攪拌機，其特征在于：所述防溢蓋板一側固定安裝的翻轉板中部固定安裝有蝸輪，所述蝸輪與處理池體一側固定安裝的控制電機輸出端連接的蝸桿相嚙合傳動適配。
3.根據權利要求1所述的污水液體藥劑攪拌機，其特征在于：所述限位內框架一端固定安裝有連接架，所述連接架外部固定連接有多個能夠與攪拌組件相嚙合傳動的擾流組件。
4.根據權利要求3所述的污水液體藥劑攪拌機，其特征在于：所述擾流組件包括與連接架固定連接的抽吸筒，所述抽吸筒一端固定安裝的球型套內轉動安裝有多個能夠轉動的氣管，且所述抽吸筒內滑動適配有活塞板，所述活塞板一側固定安裝連接桿一端安裝有螺套，所述螺套內螺紋適配有往復絲桿，所述往復絲桿一端與限位內框架內轉動連接的傳動齒軸固定連接。
5.根據權利要求4所述的污水液體藥劑攪拌機，其特征在于：所述活塞板一側固定連接的棱柱貫穿抽吸筒一端固定安裝的球型套，并鉸接安裝有多個推拉桿，所述推拉桿另一端與氣管一側鉸接安裝。
6.根據權利要求1所述的污水液體藥劑攪拌機，其特征在于：所述攪拌組件包括轉動連接于限位內框架外部的傳動齒套，所述傳動齒套一端固定連接的齒輪環與限位內框架一側固定安裝的傳動電機的齒輪相嚙合傳動。
7.根據權利要求6所述的污水液體藥劑攪拌機，其特征在于：所述傳動齒套外部通過螺栓螺紋安裝有多個能夠彈性收縮的伸縮桿，所述伸縮桿一端轉動連接有攪拌槳，所述攪拌槳一端固定安裝的摩擦齒輪與外框體一側開設的嚙合軌跡槽相嚙合傳動適配。
8.根據權利要求7所述的污水液體藥劑攪拌機，其特征在于：多個所述伸縮桿一側卡接安裝有齒環，所述齒環與限位內框架內轉動連接的傳動齒軸相嚙合傳動適配。
9.根據權利要求1所述的污水液體藥劑攪拌機，其特征在于：所述限位內框架與外框體之間間隙配合所形成的隙縫能夠對攪拌槳的軸桿進行軌跡限位，從而提高攪拌槳移動過程中的穩定性。
10.一種污水液體藥劑攪拌機的使用方法，其特征在于，包括以下步驟：S1、首先，操作者打開處理池體一側固定安裝的控制電機工作，工作的控制電機帶動其輸出端固定連接的蝸桿與防溢蓋板一側固定安裝的翻轉板中部固定安裝的蝸輪相嚙合傳動，從而翻轉打開防溢蓋板；S2、接著，向處理池體投放污水處理的藥劑，并關閉防溢蓋板；S3、然后，啟動限位內框架一側固定安裝的傳動電機，工作的傳動電機通過其輸出端的齒輪與傳動齒套一端固定連接的齒輪環相嚙合傳動，從而帶動攪拌組件沿著限位內框架與外框體之間間隙配合所形成的隙縫進行移動，從而對處理池體內部進行多方位攪拌混合；S4、同時，轉動的攪拌組件并帶動擾流組件進行抽吸污水，從而干擾處理池體內部污水的流向，從而提高攪拌效果。
發明內容
1.要解決的技術問題
本申請的目的在于提供一種污水液體藥劑攪拌機，解決了現有上述背景技術中提出的技術問題，實現了良好攪拌混合的技術效果。
2.技術方案
本申請實施例提供了一種污水液體藥劑攪拌機，包括：
處理池體；
防溢蓋板，鉸接安裝在處理池體一側；
限位內框架，固定安裝在防溢蓋板中部；
用于多方位攪拌處理池體內部污水的攪拌組件，轉動安裝在限位內框架外部；
用于限定攪拌組件移動路徑的外框體，固定安裝在防溢蓋板一側。
通過采用上述技術方案，利用多個攪拌組件進行旋轉攪拌，從而提高攪拌組件對處理池體內部污水的攪拌效果，且攪拌組件中伸縮桿可根據攪拌使用需求進行數量變更，從而調整攪拌組件的攪拌使用效果。
作為本申請文件技術方案的一種可選方案，所述防溢蓋板一側固定安裝的翻轉板中部固定安裝有蝸輪，所述蝸輪與處理池體一側固定安裝的控制電機輸出端連接的蝸桿相嚙合傳動適配。
通過采用上述技術方案，利用控制電機輸出端連接的蝸桿與蝸輪嚙合自鎖，從而實現防溢蓋板的穩定開合。
作為本申請文件技術方案的一種可選方案，所述限位內框架一端固定安裝有連接架，所述連接架外部固定連接有多個能夠與攪拌組件相嚙合傳動的擾流組件。
通過采用上述技術方案，利用限位內框架中攪拌組件旋轉作用時，轉動的攪拌組件帶的擾流組件進行抽吸處理池體內部水體，進行擾流，從而加速處理池體內部水體的混合效果。
作為本申請文件技術方案的一種可選方案，所述擾流組件包括與連接架固定連接的抽吸筒，所述抽吸筒一端固定安裝的球型套內轉動安裝有多個能夠轉動的氣管，且所述抽吸筒內滑動適配有活塞板，所述活塞板一側固定安裝連接桿一端安裝有螺套，所述螺套內螺紋適配有往復絲桿，所述往復絲桿一端與限位內框架內轉動連接的傳動齒軸固定連接。
通過采用上述技術方案，利用攪拌組件中傳動齒套帶動伸縮桿一側卡接安裝的齒環轉動的同時，旋轉的齒環與往復絲桿一端固定連接的齒輪進行嚙合傳動，從而帶動往復絲桿旋轉，而轉動的往復絲桿帶動抽吸筒內活塞板進行循環上下抽吸水體動作。
作為本申請文件技術方案的一種可選方案，所述活塞板一側固定連接的棱柱貫穿抽吸筒一端固定安裝的球型套，并鉸接安裝有多個推拉桿，所述推拉桿另一端與氣管一側鉸接安裝。
通過采用上述技術方案，利用隨活塞板循環移動的棱柱拉動推拉桿限位擠壓氣管進行翻轉擺動，使得抽吸水體的氣管擾流區域更廣，提高處理池體內部水體的混合效果。
作為本申請文件技術方案的一種可選方案，所述攪拌組件包括轉動連接于限位內框架外部的傳動齒套，所述傳動齒套一端固定連接的齒輪環與限位內框架一側固定安裝的傳動電機的齒輪相嚙合傳動。
通過采用上述技術方案，利用限位內框架一側固定安裝的傳動電機帶動傳動齒套嚙合傳動，使得傳動齒套外部固定安裝的伸縮桿拉動攪拌槳在移動的過程中與外框體一側開設的嚙合軌跡槽相嚙合傳動，實現攪拌槳的攪拌動作。
作為本申請文件技術方案的一種可選方案，且所述傳動齒套外部通過螺栓螺紋安裝有多個能夠彈性收縮的伸縮桿，所述伸縮桿一端轉動連接有攪拌槳，所述攪拌槳一端固定安裝的摩擦齒輪與外框體一側開設的嚙合軌跡槽相嚙合傳動適配。
通過采用上述技術方案，利用彈性收縮的伸縮桿，使得隨傳動齒套轉動而沿著限位內框架與外框體之間間隙配合所形成的隙縫進行定向移動的同時，伸縮桿可隨隙縫改變進行調整。
作為本申請文件技術方案的一種可選方案，多個所述伸縮桿一側卡接安裝有齒環，所述齒環與限位內框架內轉動連接的傳動齒軸相嚙合傳動適配。
通過采用上述技術方案，利用齒環既可對安裝在傳動齒套外部的伸縮桿進行加固限位，同時也可為擾流組件傳動提供動力支持。
作為本申請文件技術方案的一種可選方案，所述限位內框架與外框體之間間隙配合所形成的隙縫能夠對攪拌槳的軸桿進行軌跡限位，從而提高攪拌槳移動過程中的穩定性。
通過采用上述技術方案，利用限位內框架與外框體之間間隙配合所形成的隙縫對攪拌槳的軸桿進行軌跡限位的同時，也可使得攪拌槳一端固定安裝的摩擦齒輪與外框體一側開設的嚙合軌跡槽相嚙合傳動契合。
作為本申請文件技術方案的一種可選方案，一種污水液體藥劑攪拌機的使用方法，其特征在于，包括以下步驟：
S1、首先，操作者打開處理池體一側固定安裝的控制電機工作，工作的控制電機帶動其輸出端固定連接的蝸桿與防溢蓋板一側固定安裝的翻轉板中部固定安裝的蝸輪相嚙合傳動，從而翻轉打開防溢蓋板；
S2、接著，向處理池體投放污水處理的藥劑，并關閉防溢蓋板；
S3、然后，啟動限位內框架一側固定安裝的傳動電機，工作的傳動電機通過其輸出端的齒輪與傳動齒套一端固定連接的齒輪環相嚙合傳動，從而帶動攪拌組件沿著限位內框架與外框體之間間隙配合所形成的隙縫進行移動，從而對處理池體內部進行多方位攪拌混合；
S4、同時，轉動的攪拌組件并帶動擾流組件進行抽吸污水，從而干擾處理池體內部污水的流向，從而提高攪拌效果。
3.有益效果
本申請實施例中提供的一個或多個技術方案，至少具有如下技術效果或優點：
1.本申請通過利用多個攪拌組件進行旋轉攪拌，從而提高攪拌組件對處理池體內部污水的攪拌效果，且攪拌組件中伸縮桿可根據攪拌使用需求進行數量變更，從而調整攪拌組件的攪拌使用效果。
2.本申請通過利用限位內框架中攪拌組件旋轉作用時，轉動的攪拌組件帶的擾流組件進行抽吸處理池體內部水體，進行擾流，從而加速處理池體內部水體的混合效果。
3.本申請通過利用限位內框架中攪拌組件旋轉作用時，轉動的攪拌組件帶的擾流組件進行抽吸處理池體內部水體，進行擾流，從而加速處理池體內部水體的混合效果。
（發明人：杜亮）
