公布日：2024.06.11

申請日：2024.04.26

分類號：C02F9/00(2023.01)I;C02F3/32(2023.01)N;C02F3/28(2023.01)N;C02F1/52(2023.01)N;C02F103/00(2006.01)N

摘要

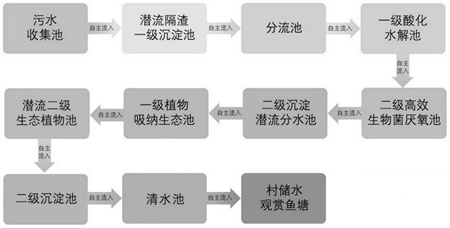

本發明屬于污水處理技術領域，公開了一種段道式無動力污水處理系統。所述污水處理系統包括自主流入式依次連接的污水收集池、潛流隔渣一級沉淀池、一級酸化水解池、二級高效生物菌厭氧池、二級沉淀潛流分水池、一級植物吸納生態池、潛流二級生態植物池和清水池；所述污水收集池通過污水管道連接至村民住宅群，所述清水池連接至儲水觀賞魚塘。本發明污水處理系統依據農村地勢和景觀設計，在污水處理的全過程無需用電，利用裝置落差來進行污水處理，有著低能耗、易管理、擁有四季美觀植物、處理效果明顯等眾多優點。通過多層次段道式溢流、平流、潛流布管相結合的構造分布，顯著提高污水處理效率和處理效果，尤其適用于農村分散式污水的處理。

權利要求書

1.一種段道式無動力污水處理系統，其特征在于，包括自主流入式依次連接的污水收集池、潛流隔渣一級沉淀池、一級酸化水解池、二級高效生物菌厭氧池、二級沉淀潛流分水池、一級植物吸納生態池、潛流二級生態植物池和清水池；所述污水收集池通過污水管道連接至村民住宅群，所述清水池連接至儲水觀賞魚塘。

2.根據權利要求1所述的一種段道式無動力污水處理系統，其特征在于，所述污水收集池通過潛流布管連接至潛流隔渣一級沉淀池，潛流隔渣一級沉淀池底部設置格柵，潛流隔渣一級沉淀池內投入絮凝劑進行沉淀。

3.根據權利要求1所述的一種段道式無動力污水處理系統，其特征在于，所述潛流隔渣一級沉淀池之后還設有分流池；所述潛流二級生態植物池之后增設二級沉淀池。

4.根據權利要求1所述的一種段道式無動力污水處理系統，其特征在于，所述潛流隔渣一級沉淀池通過溢流方式連接至一級酸化水解池，所述一級酸化水解池內設置有聚氨酯生物海綿懸浮填料。

5.根據權利要求1所述的一種段道式無動力污水處理系統，其特征在于，所述一級酸化水解池通過平流方式連接至二級高效生物菌厭氧池，所述二級高效生物菌厭氧池內設置固定床平板填料。

6.根據權利要求1所述的一種段道式無動力污水處理系統，其特征在于，所述二級高效生物菌厭氧池通過潛流布管連接至二級沉淀潛流分水池，所述二級沉淀潛流分水池下層設置厚度為10～50cm的粗沙層，上層設置厚度為10～30cm的碎石層。

7.根據權利要求1所述的一種段道式無動力污水處理系統，其特征在于，所述二級沉淀潛流分水池通過溢流方式連接至一級植物吸納生態池，所述一級植物吸納生態池內種植沉水水生植物。

8.根據權利要求1所述的一種段道式無動力污水處理系統，其特征在于，所述一級植物吸納生態池通過潛流布管連接至潛流二級生態植物池，所述潛流二級生態植物池內種植挺水植物和/或浮游植物。

9.根據權利要求1所述的一種段道式無動力污水處理系統，其特征在于，所述清水池采用二氧化氯消毒劑。

10.根據權利要求2、6或8所述的一種段道式無動力污水處理系統，其特征在于，所述潛流布管設置段道式無堵塞反沖洗系統與吸污池井。

發明內容

為降低農村污水處理成本，本發明的目的在于提供一種段道式無動力污水處理系統。該污水處理系統有著低能耗(日常無需用電，采用地勢高低落差，污水自主流入式)、易管理、利用土地、擁有四季美觀植物、處理效果明顯等眾多優點。

本發明目的通過以下技術方案實現：

一種段道式無動力污水處理系統，包括自主流入式依次連接的污水收集池、潛流隔渣一級沉淀池、一級酸化水解池、二級高效生物菌厭氧池、二級沉淀潛流分水池、一級植物吸納生態池、潛流二級生態植物池和清水池；所述污水收集池通過污水管道連接至村民住宅群，所述清水池連接至儲水觀賞魚塘。

進一步地，所述污水收集池通過潛流布管連接至潛流隔渣一級沉淀池，潛流隔渣一級沉淀池底部設置格柵，潛流隔渣一級沉淀池內投入絮凝劑進行沉淀。潛流隔渣一級沉淀池通過潛流布管一方面可以顯著提高隔渣效率，另一方面在溢流進入一級酸化水解池的過程中可充分的與絮凝劑進行反應，提高顆粒物及大分子有機污染物的沉淀效果。

進一步地，所述潛流隔渣一級沉淀池之后還設有分流池；所述潛流二級生態植物池之后增設二級沉淀池。

進一步地，所述潛流隔渣一級沉淀池通過溢流方式連接至一級酸化水解池，所述一級酸化水解池內設置有聚氨酯生物海綿懸浮填料。通過在酸化水解池內設置聚氨酯生物海綿懸浮填料可有效提高水中有機污染物的降解效率。

進一步地，所述一級酸化水解池通過平流方式連接至二級高效生物菌厭氧池，所述二級高效生物菌厭氧池內設置固定床平板填料。通過平流設計和固定床平板填料結合可有效提高厭氧菌對有機廢水中的碳、氮、磷等元素進行生長和代謝，從而將有機物質轉化為可被生物進一步分解的物質。

進一步地，所述二級高效生物菌厭氧池通過潛流布管連接至二級沉淀潛流分水池，所述二級沉淀潛流分水池下層設置厚度為10～50cm的粗沙層，上層設置厚度為10～30cm的碎石層。通過二級沉淀潛流分水池的設置可以進一步降低污水中的有機顆粒污染物的濃度。通過潛流布管連接的方式可顯著提高處理效率和處理效果。

進一步地，所述二級沉淀潛流分水池通過溢流方式連接至一級植物吸納生態池，所述一級植物吸納生態池內種植沉水水生植物。沉水植物能夠吸收水體中的營養物質，如氮和磷，防止水體富營養化，有效提高水質。

進一步地，所述一級植物吸納生態池通過潛流布管連接至潛流二級生態植物池，所述潛流二級生態植物池內種植挺水植物和/或浮游植物。利用四季植物的根系編造了一張水體砂礫中的自然過濾網，從而達到了微小分子的精細過濾與富有營養物的充分吸收。并具有良好的觀賞性。

進一步地，所述清水池采用二氧化氯消毒劑。

進一步地，所述潛流布管設置段道式無堵塞反沖洗系統與吸污池井。使得污水在長年累月的處理過程中，如發生有堵塞、回流串水的情況，即可采用高壓水泵通過反沖洗系統對各條水道區域進行沖洗進入吸污池井，并可在吸污池井中將蓋板打開，用吸污泵將反沖洗后的污泥抽回污水收集池內，從而達到硝化反硝化作用。

與現有技術相比，本發明的有益效果是：

(1)本發明的污水處理系統依據農村地勢和景觀設計，日常無需用電，采用地勢高低落差，污水自主流入式，具有低能耗、易管理的優點。

(2)本發明通過設計多層次段道式溢流、平流、潛流布管相結合的構造分布，使入池的生活污水能夠更充分、更均勻的分布，提高污水處理效率和處理效果。

(3)本發明將居民的生活用水，包括廁所水及生活雜用水(洗澡、洗菜、淘米、洗衣水等)自流收集到污水處理系統后，通過截留、沉淀池、厭氧水解池、人工濕地將污水中CODcr、BOD5、NH3-N、TP等污染物通過微生物菌種降解、組合填料過濾、水生花卉植物根系吸收轉化分解和去除，出水水質可達到《城鎮污水處理廠污染物排放標準》(18918-2002)一級B標準，可用于魚塘養殖、農田灌溉、景觀綠化等。

（發明人：劉保忠;孫寧;杜秋菊;劉保永;馮捷;劉宏毅;劉宏宇;徐志如）
