公布日：2024.06.11
申請日：2024.03.18
分類號：B01D21/02(2006.01)I;B01D21/00(2006.01)I;B08B9/093(2006.01)I
摘要
本發明公開了一種給排水用污水處理方法，該方法使用了一種污水處理設備，該設備包括主體單元、污泥排放擠壓單元、升降單元以及噴淋沖洗單元，主體單元包括污泥沉淀箱、與污泥沉淀箱底部固定連通的排泥口、設置在污泥沉淀箱一側頂部的溢流口以及與污泥沉淀箱一側頂部固定連通的進水口，污泥排放擠壓單元包括與污泥沉淀箱內壁密封滑接的擠壓板、對稱固接在擠壓板頂部的一對立桿以及分別與一對立桿頂部固定連接的一對第一齒條，所述升降單元與污泥沉淀箱、齒條相連接，用于驅動第一齒條上下移動，噴淋沖洗單元位于升降單元底部，且與升降單元、擠壓板相連接。本發明能夠大大降低污泥沉淀箱內壁粘附的污泥量，提高污泥清理周期，使用較為方便。
權利要求書
1.一種給排水用污水處理方法，其特征在于：該方法使用了一種污水處理設備，該設備包括主體單元(100)、污泥排放擠壓單元(200)、升降單元(300)以及噴淋沖洗單元(400)，該方法包括以下步驟：步驟一：進行污泥沉淀時，擠壓板(201)位于升降塊(303)的上方，且擠壓板(201)與升降塊(303)之間通過通槽(204)與升降塊(303)上部立體梯形結構之間的配合留有空隙，污泥通過空隙沉淀在污泥沉淀箱(101)底部；步驟二：當需要排污泥時，啟動驅動電機(301)以及排泥口(102)和連接管(404)上的控制閥，驅動電機(301)輸出軸帶動絲桿(302)轉動，升降桿(315)在導向套(304)與導向滑桿(305)的限位與導向作用下沿著絲桿(302)向上移動，升降桿(315)帶動升降塊(303)以及第二齒條(306)向上移動，第二齒條(306)帶動與其嚙合連接的齒輪(307)轉動，齒輪(307)轉動時帶動與其嚙合連接的第一齒條(203)向下移動，第一齒條(203)通過立桿(202)帶動擠壓板(201)向下移動，在擠壓板(201)向下而升降塊(303)向上移動的過程中，通槽與升降塊(303)密封滑接，使得升降塊(303)與擠壓板(201)之間的縫隙閉合，縫隙閉合后，擠壓板(201)繼續向下且與升降塊(303)仍處于密封滑接狀態，且在擠壓板(201)繼續向下移動時，污泥沉淀箱(101)內于擠壓板(201)底部的氣壓變大，能夠加快污泥排放；步驟三：在升降桿(315)帶動升降塊(303)以及第二齒條(306)向上移動的同時，活塞(312)相對升降桿(315)向下移動，在移動過程中，活塞(312)對儲水孔(311)內的液體施加壓力，液體通過連接管(404)進入軟管(405)、流水孔(408)、轉管(403-3)、五通閥本體(403-1)、噴淋管(404-3)內，最后通過噴嘴(403-4)噴向污泥沉淀箱(101)內壁，在噴射過程中，在水流的沖力作用下，噴嘴(403-4)旋轉噴射，噴射范圍廣，能夠更好的清理污泥沉淀箱(101)內壁粘附的污泥；步驟四：另外，在擠壓板(201)向下移動過程中，推拉桿(407)跟隨擠壓板(201)向下移動，推拉桿(407)通過滑套(407-2)帶動支桿(406)向下移動，支桿(406)推動擺動桿(402)轉動，擺動桿(402)帶動自選轉噴頭(403)轉動，能夠調整自選轉噴頭(403)的噴射角度，進一步提高污泥沉淀箱(101)內壁污泥清理效果；步驟五：污泥排放完成后，通過驅動電機(301)帶動絲桿(302)朝向與之前相反的方向轉動，使得升降桿(315)帶動升降塊(303)向下移動，然后通過第二齒條(306)、齒輪(307)以及第一齒條(203)的配合使用，帶動擠壓板(201)向上移動，當擠壓板(201)上的通槽(204)與升降塊(303)不再密封滑接時，關閉排泥口(102)上的控制閥，在補水口(314)與活塞(312)局部重合時，通過補水口(314)向儲水孔(311)內補充液體，當補水口(314)頂端與活塞(312)底部對應時，關閉驅動電機(301)以及連接管(404)上的控制閥，停止補水，且此時擠壓板(201)與升降塊(303)之間留有空隙，污泥通過空隙繼續沉淀在污泥沉淀箱(101)底部；其中，所述主體單元(100)包括污泥沉淀箱(101)、與污泥沉淀箱(101)底部固定連通的排泥口(102)、設置在污泥沉淀箱(101)一側頂部的溢流口(103)以及與污泥沉淀箱(101)一側頂部固定連通的進水口(104)，所述污泥排放擠壓單元(200)包括與污泥沉淀箱(101)內壁密封滑接的擠壓板(201)、對稱固接在擠壓板(201)頂部的一對立桿(202)以及分別與一對立桿(202)頂部固定連接的一對第一齒條(203)，所述升降單元(300)與所述污泥沉淀箱(101)、所述齒條(203)相連接，用于驅動第一齒條(203)上下移動，所述噴淋沖洗單元(400)位于升降單元(300)底部，且與所述升降單元(300)、所述擠壓板(201)相連接，用于對污泥沉淀箱(101)內壁污泥進行沖洗。
2.如權利要求1所述的給排水用污水處理方法，其特征在于：所述擠壓板(201)頂部開設有凹槽，所述凹槽四個內側壁均為向下傾斜的斜面，所述擠壓板底部中心處開設有通槽(204)，所述通槽(204)與凹槽連通設置，且通槽(204)槽口規格與凹槽底端槽口規格一致。
3.如權利要求1所述的給排水用污水處理方法，其特征在于：所述升降單元(300)包括與污泥沉淀箱(101)頂部中心處固定連接的驅動電機(301)、與污泥沉淀箱(101)內頂壁轉動連接的絲桿(302)、與絲桿(302)相連接的升降桿(315)、與升降桿(315)底端密封固接的升降塊(303)、分別與升降桿(315)左右兩側偏上方位置處固定連接的一對導向套(304)、分別與一對導向套(304)滑動連接的一對導向滑桿(305)、分別與升降桿(315)左右兩側偏下方位置處固定連接的一對第二齒條(306)、分別與一對第二齒條(306)嚙合連接的一對齒輪(307)以及分別與一對齒輪(307)中心處固定連接的一對連接軸(308)；所述驅動電機(301)的輸出軸與絲桿(302)頂端固定連接，所述升降塊(303)底部開設有減重槽(309)，所述升降塊(303)上部為立體梯形結構，且所述升降桿(315)底端與升降塊(303)頂端重合，所述升降桿(315)的一側于第二齒條(306)的上方開設有補水口(314)，一對所述導向滑桿(305)的頂端均與污泥沉淀箱(101)內頂壁固定連接，一對所述連接軸(308)的前后端均與污泥沉淀箱(101)內壁轉動連接，一對所述齒輪(307)遠離升降桿(315)的一側分別與一對第一齒條(203)嚙合連接；在所述擠壓板(201)向下移動過程中，擠壓板(201)通過通槽(204)與升降塊(303)密封滑接。
4.如權利要求3所述的給排水用污水處理方法，其特征在于：所述升降桿(315)頂部開設有螺紋孔(310)，所述螺紋孔(310)與所述絲桿(302)螺紋連接，所述升降桿(315)底端開設有與螺紋孔(310)相連通的儲水孔(311)，所述儲水孔(311)內部直徑大于螺紋孔(310)內部直徑，所述絲桿(302)底端延伸至儲水孔(311)內并固定連接有活塞(312)，所述活塞(312)與儲水孔(311)內壁滑動連接，在進行污泥沉淀時，活塞(312)底部與補水口(314)頂端對應。
5.如權利要求3所述的給排水用污水處理方法，其特征在于：所述升降塊(303)內部開設有通水孔(313)，所述通水孔(313)頂端與儲水孔(311)相連通，所述通水孔(313)底端與減重槽(309)相連通，所述通水孔(313)底端與噴淋沖洗單元(400)相連接。
6.如權利要求1所述的給排水用污水處理方法，其特征在于：所述噴淋沖洗單元(400)包括與減重槽(309)底部固定連接的安裝件(401)、與安裝件(401)底部通過轉軸轉動連接的擺動桿(402)、與擺動桿(402)底端通過轉動件轉動安裝的自選轉噴頭(403)、與通水孔(313)底端固定連通的連接管(404)、與連接管(404)底端固定連通的軟管(405)、與擺動桿(402)一側底部垂直固接的支桿(406)以及與支桿(406)滑動連接的推拉件(407)，所述擺動桿(402)內部設置有流水孔(408)，所述流水孔(408)一端與軟管(405)遠離連接管(404)的一端固定連通，所述流水孔(408)的另一端與自選轉噴頭(403)內部連通。
7.如權利要求6所述的給排水用污水處理方法，其特征在于：所述連接管(404)以及排泥口(102)上均安裝有控制閥。
8.如權利要求6所述的給排水用污水處理方法，其特征在于：所述推拉件(407)包括與擠壓板(201)底部固定連接的推拉桿(407-1)以及與推拉桿(407-1)底端通過轉軸轉動連接的滑套(407-2)，所述滑套滑動套設在支桿(406)的外部。
9.如權利要求6所述的給排水用污水處理方法，其特征在于：所述自選轉噴頭(403)包括五通閥本體(403-1)，所述五通閥本體(403-1)其中一通口位于五通閥本體(403-1)上部且固定連通有轉管(403-2)，所述轉管(403-2)頂端與擺動桿(402)底端通過轉動件轉動連接，所述轉管(403-2)與流水孔(408)連通，所述五通閥本體(403-1)另外四個通口呈環形陣列設置在五通閥本體(403-1)的周側，且另外四個通口處均固定連通有噴淋管(403-3)，所述噴淋管(403-3)遠離五通閥本體(403-1)的一端安裝有噴嘴(404-4)。
10.如權利要求6所述的給排水用污水處理方法，其特征在于：在進行污泥沉淀時，所述擺動桿(402)、自選轉噴頭(403)以及支桿(406)處于傾斜狀態，且支桿(406)的高端與推拉件(407)連接。
發明內容
本部分的目的在于概述本發明的實施例的一些方面以及簡要介紹一些較佳實施例。在本部分以及本申請的說明書摘要和發明名稱中可能會做些簡化或省略以避免使本部分、說明書摘要和發明名稱的目的模糊，而這種簡化或省略不能用于限制本發明的范圍。

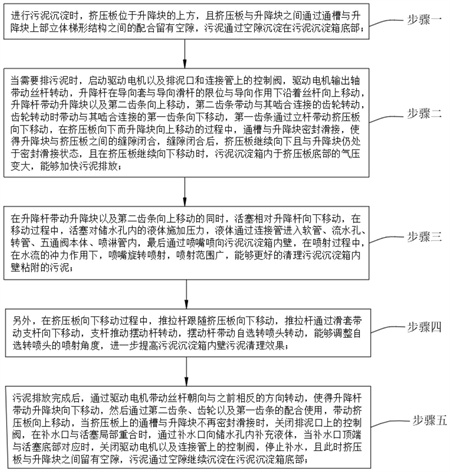

為解決上述技術問題，本發明提供如下技術方案：一種給排水用污水處理方法，該方法使用了一種污水處理設備，該設備包括主體單元、污泥排放擠壓單元、升降單元以及噴淋沖洗單元，該方法包括以下步驟：
步驟一：進行污泥沉淀時，擠壓板位于升降塊的上方，且擠壓板與升降塊之間通過通槽與升降塊上部立體梯形結構之間的配合留有空隙，污泥通過空隙沉淀在污泥沉淀箱底部；
步驟二：當需要排污泥時，啟動驅動電機以及排泥口和連接管上的控制閥，驅動電機輸出軸帶動絲桿轉動，升降桿在導向套與導向滑桿的限位與導向作用下沿著絲桿向上移動，升降桿帶動升降塊以及第二齒條向上移動，第二齒條帶動與其嚙合連接的齒輪轉動，齒輪轉動時帶動與其嚙合連接的第一齒條向下移動，第一齒條通過立桿帶動擠壓板向下移動，在擠壓板向下而升降塊向上移動的過程中，通槽與升降塊密封滑接，使得升降塊與擠壓板之間的縫隙閉合，縫隙閉合后，擠壓板繼續向下且與升降塊仍處于密封滑接狀態，且在擠壓板繼續向下移動時，污泥沉淀箱內于擠壓板底部的氣壓變大，能夠加快污泥排放；
步驟三：在升降桿帶動升降塊以及第二齒條向上移動的同時，活塞相對升降桿向下移動，在移動過程中，活塞對儲水孔內的液體施加壓力，液體通過連接管進入軟管、流水孔、轉管、五通閥本體、噴淋管內，最后通過噴嘴噴向污泥沉淀箱內壁，在噴射過程中，在水流的沖力作用下，噴嘴旋轉噴射，噴射范圍廣，能夠更好的清理污泥沉淀箱內壁粘附的污泥；
步驟四：另外，在擠壓板向下移動過程中，推拉桿跟隨擠壓板向下移動，推拉桿通過滑套帶動支桿向下移動，支桿推動擺動桿轉動，擺動桿帶動自選轉噴頭轉動，能夠調整自選轉噴頭的噴射角度，進一步提高污泥沉淀箱內壁污泥清理效果；
步驟五：污泥排放完成后，通過驅動電機帶動絲桿朝向與之前相反的方向轉動，使得升降桿帶動升降塊向下移動，然后通過第二齒條、齒輪以及第一齒條的配合使用，帶動擠壓板向上移動，當擠壓板上的通槽與升降塊不再密封滑接時，關閉排泥口上的控制閥，在補水口與活塞局部重合時，通過補水口向儲水孔內補充液體，當補水口頂端與活塞底部對應時，關閉驅動電機以及連接管上的控制閥，停止補水，且此時擠壓板與升降塊之間留有空隙，污泥通過空隙繼續沉淀在污泥沉淀箱底部；
其中，所述主體單元包括污泥沉淀箱、與污泥沉淀箱底部固定連通的排泥口、設置在污泥沉淀箱一側頂部的溢流口以及與污泥沉淀箱一側頂部固定連通的進水口，所述污泥排放擠壓單元包括與污泥沉淀箱內壁密封滑接的擠壓板、對稱固接在擠壓板頂部的一對立桿以及分別與一對立桿頂部固定連接的一對第一齒條，所述升降單元與所述污泥沉淀箱、所述齒條相連接，用于驅動第一齒條上下移動，所述噴淋沖洗單元位于升降單元底部，且與所述升降單元、所述擠壓板相連接，用于對污泥沉淀箱內壁污泥進行沖洗。
作為本發明所述給排水用污水處理方法的一種優選方案，其中：所述擠壓板頂部開設有凹槽，所述凹槽四個內側壁均為向下傾斜的斜面，所述擠壓板底部中心處開設有通槽，所述通槽與凹槽連通設置，且通槽槽口規格與凹槽底端槽口規格一致。
作為本發明所述給排水用污水處理方法的一種優選方案，其中：所述升降單元包括與污泥沉淀箱頂部中心處固定連接的驅動電機、與污泥沉淀箱內頂壁轉動連接的絲桿、與絲桿相連接的升降桿、與升降桿底端密封固接的升降塊、分別與升降桿左右兩側偏上方位置處固定連接的一對導向套、分別與一對導向套滑動連接的一對導向滑桿、分別與升降桿左右兩側偏下方位置處固定連接的一對第二齒條、分別與一對第二齒條嚙合連接的一對齒輪以及分別與一對齒輪中心處固定連接的一對連接軸；
所述驅動電機的輸出軸與絲桿頂端固定連接，所述升降塊底部開設有減重槽，所述升降塊上部為立體梯形結構，且所述升降桿底端與升降塊頂端重合，所述升降桿的一側于第二齒條的上方開設有補水口，一對所述導向滑桿的頂端均與污泥沉淀箱內頂壁固定連接，一對所述連接軸的前后端均與污泥沉淀箱內壁轉動連接，一對所述齒輪遠離升降桿的一側分別與一對第一齒條嚙合連接；
在所述擠壓板向下移動過程中，擠壓板通過通槽與升降塊密封滑接。
作為本發明所述給排水用污水處理方法的一種優選方案，其中：所述升降桿頂部開設有螺紋孔，所述螺紋孔與所述絲桿螺紋連接，所述升降桿底端開設有與螺紋孔相連通的儲水孔，所述儲水孔內部直徑大于螺紋孔內部直徑，所述絲桿底端延伸至儲水孔內并固定連接有活塞，所述活塞與儲水孔內壁滑動連接，在進行污泥沉淀時，活塞底部與補水口頂端對應。
作為本發明所述給排水用污水處理方法的一種優選方案，其中：所述升降塊內部開設有通水孔，所述通水孔頂端與儲水孔相連通，所述通水孔底端與減重槽相連通，所述通水孔底端與噴淋沖洗單元相連接。
作為本發明所述給排水用污水處理方法的一種優選方案，其中：所述噴淋沖洗單元包括與減重槽底部固定連接的安裝件、與安裝件底部通過轉軸轉動連接的擺動桿、與擺動桿底端通過轉動件轉動安裝的自選轉噴頭、與通水孔底端固定連通的連接管、與連接管底端固定連通的軟管、與擺動桿一側底部垂直固接的支桿以及與支桿滑動連接的推拉件，所述擺動桿內部設置有流水孔，所述流水孔一端與軟管遠離連接管的一端固定連通，所述流水孔的另一端與自選轉噴頭內部連通。
作為本發明所述給排水用污水處理方法的一種優選方案，其中：所述連接管以及排泥口上均安裝有控制閥。
作為本發明所述給排水用污水處理方法的一種優選方案，其中：所述推拉件包括與擠壓板底部固定連接的推拉桿以及與推拉桿底端通過轉軸轉動連接的滑套，所述滑套滑動套設在支桿的外部。
作為本發明所述給排水用污水處理方法的一種優選方案，其中：所述自選轉噴頭包括五通閥本體，所述五通閥本體其中一通口位于五通閥本體上部且固定連通有轉管，所述轉管頂端與擺動桿底端通過轉動件轉動連接，所述轉管與流水孔連通，所述五通閥本體另外四個通口呈環形陣列設置在五通閥本體的周側，且另外四個通口處均固定連通有噴淋管，所述噴淋管遠離五通閥本體的一端安裝有噴嘴。
作為本發明所述給排水用污水處理方法的一種優選方案，其中：在進行污泥沉淀時，所述擺動桿、自選轉噴頭以及支桿處于傾斜狀態，且支桿的高端與推拉件連接。
本發明的有益效果：
1、在進行污泥排放時，啟動驅動電機，驅動電機運行可以使升降塊上升，使擠壓板下降，使得升降塊與擠壓板之間的空隙閉合，避免在污泥排放過程中將大量上清液排放出去，然后驅動電機繼續運行，擠壓板繼續向下移動，且擠壓板與升降塊之間始終保持密封滑接，擠壓板向下移動時，能夠使污泥沉淀箱內底部氣壓變大，能夠推動污泥排放，加快污泥排放效率。
2、在升降塊向上而擠壓板向下移動的過程中，活塞相對升降桿向下移動，活塞對儲水孔內的液體施加壓力，液體通過自旋轉噴頭旋轉噴出，能夠對污泥沉淀箱內壁進行旋轉沖洗，沖洗范圍廣，沖洗效果好，另外，在擠壓板向下移動時，推拉桿帶動支桿以及擺動桿發生轉動，擺動桿帶動自旋轉噴頭轉動，能夠調整自旋轉噴頭的噴射角度，能夠進一步擴大沖洗范圍，從而能夠避免污泥沉淀箱內壁粘附有大量污泥，進而能夠延長污泥清理周期，使用方便。
（發明人：肖微煒）
