公布日：2024.06.11

申請日：2023.12.29

分類號：C02F3/02(2023.01)I

摘要

公開用于污水處理的溶解氧控制方法和溶解氧控制設備。所述溶解氧控制方法包括：獲得好氧區出水的氨氮含量測量值；基于好氧區出水的氨氮含量測量值和好氧區出水的氨氮含量設定值，確定補償需氧量；基于好氧區水溫、鼓風機的氧轉移效率和曝氣盤的安裝深度，確定實際飽和溶解氧值；基于補償需氧量和實際飽和溶解氧值，確定補償氣體量。因此，根據本公開的實施例的用于污水處理的溶解氧控制方法和溶解氧控制設備可在需要時控制鼓風機的風量，實現精細化控制。此外，根據本公開的實施例的用于污水處理的溶解氧控制方法和溶解氧控制設備可通過自動化控制技術自動執行，因此可減少人工干預并降低綜合能耗。

權利要求書

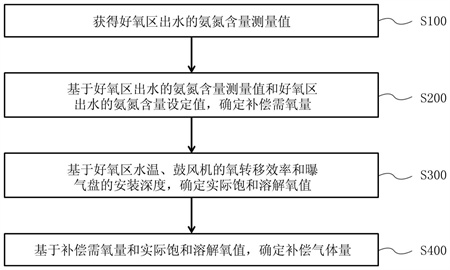

1.一種用于污水處理的溶解氧控制方法，其特征在于，所述溶解氧控制方法包括：獲得好氧區出水的氨氮含量測量值；基于好氧區出水的氨氮含量測量值和好氧區出水的氨氮含量設定值，確定補償需氧量；基于好氧區水溫、鼓風機的氧轉移效率和曝氣盤的安裝深度，確定實際飽和溶解氧值；基于補償需氧量和實際飽和溶解氧值，確定補償氣體量。

2.如權利要求1所述的溶解氧控制方法，其特征在于，基于好氧區出水的氨氮含量測量值和好氧區出水的氨氮含量設定值，確定補償需氧量的步驟包括：基于好氧區出水的氨氮含量測量值與好氧區出水的氨氮含量設定值之差、好氧區進水水量和氧化單位氨氮的需氧量，確定補償需氧量。

3.如權利要求1所述的溶解氧控制方法，其特征在于，基于好氧區水溫、鼓風機的氧的轉移效率和曝氣盤的安裝深度，確定實際飽和溶解氧值的步驟包括：基于好氧區水溫下的標準大氣壓條件下飽和溶解氧值、鼓風機的氧的轉移效率和曝氣盤的安裝深度，確定實際飽和溶解氧值。

4.如權利要求1所述的溶解氧控制方法，其特征在于，基于補償需氧量和實際飽和溶解氧值，確定補償氣體量的步驟包括：基于好氧區水溫、補償需氧量和實際飽和溶解氧值，確定在好氧區水溫下將氧轉移到好氧池混合液中所需的總補償氧量；基于總補償氧量和鼓風機的氧轉移效率，確定補償氣體量。

5.如權利要求4所述的溶解氧控制方法，其特征在于，基于總補償氧量和鼓風機的氧轉移效率，確定補償氣體量的步驟包括：基于總補償氧量與補償需氧量之比，確定轉移系數；基于轉移系數、補償需氧量和鼓風機的氧轉移效率，確定補償氣體量。

6.如權利要求4所述的溶解氧控制方法，其特征在于，基于總補償氧量和鼓風機的氧轉移效率，確定補償氣體量的步驟包括：基于總補償氧量、鼓風機的氧轉移效率和氧在單位體積空氣中的質量，確定補償氣體量。

7.如權利要求1所述的溶解氧控制方法，其特征在于，所述溶解氧控制方法還包括：獲得好氧區末端的溶解氧測量值；基于好氧區末端的溶解氧測量值與溶解氧設定值之差，選擇性地控制鼓風機的風量。

8.如權利要求7所述的溶解氧控制方法，其特征在于，基于好氧區末端的溶解氧測量值與溶解氧設定值之差，選擇性地控制鼓風機的風量的步驟包括：響應于好氧區末端的溶解氧測量值與溶解氧設定值之差在預定范圍之內，不控制鼓風機的風量；響應于好氧區末端的溶解氧測量值與溶解氧設定值之差在預定范圍之外，基于補償氣體量控制鼓風機的風量。

9.一種用于污水處理的溶解氧控制設備，其特征在于，所述溶解氧控制設備包括：氨氮含量測量值儀，被配置為：獲得好氧區出水的氨氮含量測量值；補償需氧量確定模塊，被配置為：基于好氧區出水的氨氮含量測量值和好氧區出水的氨氮含量設定值，確定補償需氧量；溶解氧確定模塊，被配置為：基于好氧區水溫、鼓風機的氧轉移效率和曝氣盤的安裝深度，確定實際飽和溶解氧值；補償氣體量確定模塊，被配置為：基于補償需氧量和實際飽和溶解氧值，確定補償氣體量。

10.如權利要求9所述的溶解氧控制設備，其特征在于，補償需氧量確定模塊被配置為：基于好氧區出水的氨氮含量測量值與好氧區出水的氨氮含量設定值之差、好氧區進水水量和氧化單位氨氮的需氧量，確定補償需氧量。

11.如權利要求9所述的溶解氧控制設備，其特征在于，溶解氧確定模塊被配置為：基于好氧區水溫下的標準大氣壓條件下飽和溶解氧值、鼓風機的氧的轉移效率和曝氣盤的安裝深度，確定實際飽和溶解氧值。

12.如權利要求9所述的溶解氧控制設備，其特征在于，補償氣體量確定模塊被配置為：基于好氧區水溫、補償需氧量和實際飽和溶解氧值，確定在好氧區水溫下將氧轉移到好氧池混合液中所需的總補償氧量；基于總補償氧量和鼓風機的氧轉移效率，確定補償氣體量。

13.如權利要求12所述的溶解氧控制設備，其特征在于，補償氣體量確定模塊被配置為：基于總補償氧量與補償需氧量之比，確定轉移系數；基于轉移系數、補償需氧量和鼓風機的氧轉移效率，確定補償氣體量。

14.如權利要求12所述的溶解氧控制設備，其特征在于，補償氣體量確定模塊被配置為：基于總補償氧量、鼓風機的氧轉移效率和氧在單位體積空氣中的質量，確定補償氣體量。15.如權利要求9所述的溶解氧控制設備，其特征在于，溶解氧控制設備還包括：溶解氧測量儀，被配置為：獲得好氧區末端的溶解氧測量值；鼓風機控制器，被配置為：基于好氧區末端的溶解氧測量值與溶解氧設定值之差，選擇性地控制鼓風機的風量。

16.如權利要求15所述的溶解氧控制設備，其特征在于，鼓風機控制器被配置為：響應于好氧區末端的溶解氧測量值與溶解氧設定值之差在預定范圍之內，不控制鼓風機的風量；響應于好氧區末端的溶解氧測量值與溶解氧設定值之差在預定范圍之外，基于補償氣體量控制鼓風機的風量。

17.一種存儲有計算機程序的計算機可讀存儲介質，其特征在于，所述計算機程序在被處理器執行時，實現如權利要求1至8中任意一項所述的溶解氧控制方法。

18.一種控制裝置，其特征在于，所述控制裝置包括：處理器；存儲器，存儲有計算機程序，當所述計算機程序被處理器執行時，實現如權利要求1至8中任意一項所述的溶解氧控制方法。

發明內容

本發明的目的在于提供一種能夠實現精確控制的溶解氧控制方法和溶解氧控制設備。

根據本發明構思的一個實施例，一種用于污水處理的溶解氧控制方法包括：獲得好氧區出水的氨氮含量測量值；基于好氧區出水的氨氮含量測量值和好氧區出水的氨氮含量設定值，確定補償需氧量；基于好氧區水溫、鼓風機的氧轉移效率和曝氣盤的安裝深度，確定實際飽和溶解氧值；基于補償需氧量和實際飽和溶解氧值，確定補償氣體量。

可選地，基于好氧區出水的氨氮含量測量值和好氧區出水的氨氮含量設定值，確定補償需氧量的步驟包括：基于好氧區出水的氨氮含量測量值與好氧區出水的氨氮含量設定值之差、好氧區進水水量和氧化單位氨氮的需氧量，確定補償需氧量。

可選地，基于好氧區水溫、鼓風機的氧的轉移效率和曝氣盤的安裝深度，確定實際飽和溶解氧值的步驟包括：基于好氧區水溫下的標準大氣壓條件下飽和溶解氧值、鼓風機的氧的轉移效率和曝氣盤的安裝深度，確定實際飽和溶解氧值。

可選地，基于補償需氧量和實際飽和溶解氧值，確定補償氣體量的步驟包括：基于好氧區水溫、補償需氧量和實際飽和溶解氧值，確定在好氧區水溫下將氧轉移到好氧池混合液中所需的總補償氧量；基于總補償氧量和鼓風機的氧轉移效率，確定補償氣體量。

可選地，基于總補償氧量和鼓風機的氧轉移效率，確定補償氣體量的步驟包括：基于總補償氧量與補償需氧量之比，確定轉移系數；基于轉移系數、補償需氧量和鼓風機的氧轉移效率，確定補償氣體量。

可選地，基于總補償氧量和鼓風機的氧轉移效率，確定補償氣體量的步驟包括：基于總補償氧量、鼓風機的氧轉移效率和氧在單位體積空氣中的質量，確定補償氣體量。

可選地，所述溶解氧控制方法還包括：獲得好氧區末端的溶解氧測量值；基于好氧區末端的溶解氧測量值與溶解氧設定值之差，選擇性地控制鼓風機的風量。

可選地，基于好氧區末端的溶解氧測量值與溶解氧設定值之差，選擇性地控制鼓風機的風量的步驟包括：響應于好氧區末端的溶解氧測量值與溶解氧設定值之差在預定范圍之內，不控制鼓風機的風量；響應于好氧區末端的溶解氧測量值與溶解氧設定值之差在預定范圍之外，基于補償氣體量控制鼓風機的風量。

根據本發明構思的一個實施例，一種用于污水處理的溶解氧控制設備包括：氨氮含量測量值儀，被配置為：獲得好氧區出水的氨氮含量測量值；補償需氧量確定模塊，被配置為：基于好氧區出水的氨氮含量測量值和好氧區出水的氨氮含量設定值，確定補償需氧量；溶解氧確定模塊，被配置為：基于好氧區水溫、鼓風機的氧轉移效率和曝氣盤的安裝深度，確定實際飽和溶解氧值；補償氣體量確定模塊，被配置為：基于補償需氧量和實際飽和溶解氧值，確定補償氣體量。

可選地，補償需氧量確定模塊被配置為：基于好氧區出水的氨氮含量測量值與好氧區出水的氨氮含量設定值之差、好氧區進水水量和氧化單位氨氮的需氧量，確定補償需氧量。

可選地，溶解氧確定模塊被配置為：基于好氧區水溫下的標準大氣壓條件下飽和溶解氧值、鼓風機的氧的轉移效率和曝氣盤的安裝深度，確定實際飽和溶解氧值。

可選地，補償氣體量確定模塊被配置為：基于好氧區水溫、補償需氧量和實際飽和溶解氧值，確定在好氧區水溫下將氧轉移到好氧池混合液中所需的總補償氧量；基于總補償氧量和鼓風機的氧轉移效率，確定補償氣體量。

可選地，補償氣體量確定模塊被配置為：基于總補償氧量與補償需氧量之比，確定轉移系數；基于轉移系數、補償需氧量和鼓風機的氧轉移效率，確定補償氣體量。

可選地，補償氣體量確定模塊被配置為：基于總補償氧量、鼓風機的氧轉移效率和氧在單位體積空氣中的質量，確定補償氣體量。

可選地，溶解氧控制設備還包括：溶解氧測量儀，被配置為：獲得好氧區末端的溶解氧測量值；鼓風機控制器，被配置為：基于好氧區末端的溶解氧測量值與溶解氧設定值之差，選擇性地控制鼓風機的風量。

可選地，鼓風機控制器被配置為：響應于好氧區末端的溶解氧測量值與溶解氧設定值之差在預定范圍之內，不控制鼓風機的風量；響應于好氧區末端的溶解氧測量值與溶解氧設定值之差在預定范圍之外，基于補償氣體量控制鼓風機的風量。

根據本發明構思的一個實施例，一種存儲有計算機程序的計算機可讀存儲介質，所述計算機程序在被處理器執行時，實現如上所述的溶解氧控制方法。

根據本發明構思的一個實施例，一種控制裝置包括：處理器；存儲器，存儲有計算機程序，當所述計算機程序被處理器執行時，實現如上所述的溶解氧控制方法。

根據本公開的實施例的用于污水處理的溶解氧控制方法和溶解氧控制設備可以準確地計算出好氧區出水的氨氮含量測量值與設定值之間的差距，從而基于該差距重新計算補償氣體量，使得好氧區出水的氨氮含量測量值符合要求，并且根據本公開的實施例的用于污水處理的溶解氧控制方法和溶解氧控制設備可在需要時控制鼓風機的風量，實現精細化控制。此外，根據本公開的實施例的用于污水處理的溶解氧控制方法和溶解氧控制設備可通過自動化控制技術自動執行，因此可減少人工干預并降低綜合能耗。

（發明人：宋守洋;張帥）
