公布日：2024.06.14

申請日：2024.05.16

分類號：C02F1/52(2023.01)I;C02F1/00(2023.01)I;C02F1/24(2023.01)I

摘要

本發明涉及污水處理技術領域，尤其涉及一種具有自清潔功能的馬鈴薯蛋白污水處理設備。包括有分離罐，所述分離罐固接有電機，所述分離罐內固接有過濾網，所述分離罐轉動連接有轉動架，所述轉動架轉動連接有與所述電機的輸出軸通過齒輪組傳動的轉動軸，所述轉動架固接并連通有等距對稱分布的儲氣管，所述分離罐固接有對稱分布的第一推桿，對稱分布的所述第一推桿的伸縮端共同固接有升降架，所述升降架滑動連接有濾板，所述支撐管限位滑動連接有刮板。本發明通過儲氣管從轉動架上向污水中通入氣體帶動絮狀物向上移動，并在通過濾板和刮板對絮狀物進行收集，避免使絮狀物沉積在過濾網上，導致出現過濾時中絮狀物堵塞濾網的情況。

權利要求書

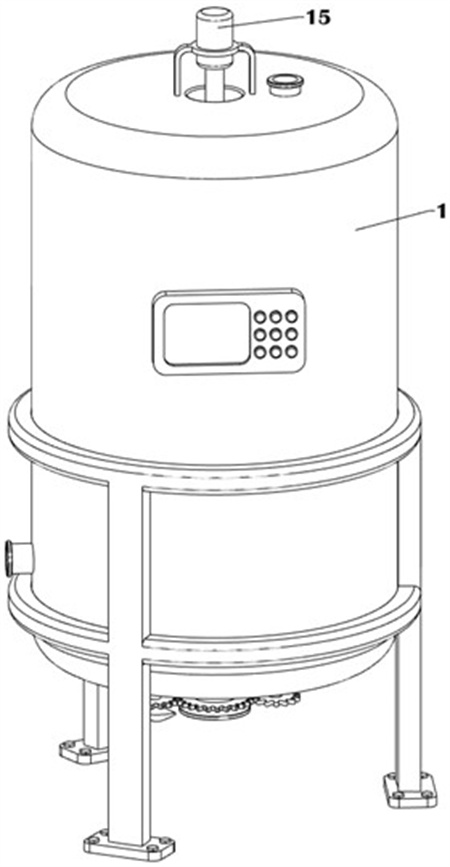

1.一種具有自清潔功能的馬鈴薯蛋白污水處理設備，包括有分離罐（1），所述分離罐（1）固接有電機（2），所述分離罐（1）設置有進料口和出料口，所述分離罐（1）內固接有過濾網（3），其特征是：還包括有轉動架（4），所述轉動架（4）轉動連接于所述分離罐（1）內，所述轉動架（4）轉動連接有與所述電機（2）的輸出軸通過齒輪組傳動的轉動軸（5），所述轉動軸（5）轉動連接有第一攪拌架（6），所述第一攪拌架（6）轉動連接有第二攪拌架（7），所述轉動架（4）固接有對稱分布的氣泵和儲料罐，所述轉動架（4）固接并連通有等距對稱分布的儲氣管（8），氣泵和儲料罐均與相鄰的所述儲氣管（8）連通，所述分離罐（1）固接有支撐管（9）和對稱分布的第一推桿（10），對稱分布的所述第一推桿（10）的伸縮端共同固接有升降架（11），所述升降架（11）滑動連接有與其之間設置有彈簧的濾板（12），所述升降架（11）固接有導向桿（13），所述濾板（12）和所述支撐管（9）均與所述導向桿（13）滑動連接，所述支撐管（9）限位滑動連接有與其之間設置有彈簧的刮板（14），所述分離罐（1）的上部固接有第二推桿（15），所述第二推桿（15）的伸縮端通過彈簧彈性連接有與所述分離罐（1）滑動連接的收集殼，所述分離罐（1）上設置有用于帶動所述轉動架（4）轉動的調節組件；所述調節組件包括有轉動桿（21），所述轉動桿（21）轉動連接于所述分離罐（1）下側，所述轉動桿（21）通過齒輪組與所述轉動軸（5）傳動連接，所述轉動桿（21）位于所述分離罐（1）內的一端固接有第一擠壓塊（211），所述轉動架（4）下部設置有齒輪，所述轉動桿（21）固接有與所述轉動架（4）上齒輪傳動連接的缺齒輪（22），所述轉動架（4）滑動連接有調節環（23），所述調節環（23）與所述第一擠壓塊（211）擠壓配合，所述儲氣管（8）滑動連接有第一密封板（24），所述第一密封板（24）位于相鄰所述儲氣管（8）外的一端通過桿與所述調節環（23）固接，所述第一密封板（24）與相鄰的所述儲氣管（8）和所述轉動架（4）之間的連通處密封配合，所述儲氣管（8）內遠離相鄰所述第一密封板（24）的一側滑動連接有第二密封板（25），所述儲氣管（8）和相鄰儲料罐之間的連通處與相鄰的所述第二密封板（25）密封配合，所述第二密封板（25）與相鄰所述儲氣管（8）之間設置有彈簧，所述轉動軸（5）上設置有用于破碎大塊物料的破碎組件。

2.如權利要求1所述的一種具有自清潔功能的馬鈴薯蛋白污水處理設備，其特征是：所述升降架（11）與所述濾板（12）均開設有均分布的通孔，所述升降架（11）靠近所述濾板（12）的一側設置有均勻分布的凸桿，凸桿的直徑與所述濾板（12）上通孔的直徑相同，且凸桿與所述濾板（12）上相鄰的通孔同軸。

3.如權利要求2所述的一種具有自清潔功能的馬鈴薯蛋白污水處理設備，其特征是：所述濾板（12）向下移動到極限位置時，所述升降架（11）上凸桿的上側面與所述濾板（12）的上側面齊平，所述濾板（12）與所述導向桿（13）貼合。

4.如權利要求1所述的一種具有自清潔功能的馬鈴薯蛋白污水處理設備，其特征是：所述刮板（14）為弧形，且所述刮板（14）偏轉的方向沿其轉動方向偏轉。

5.如權利要求1所述的一種具有自清潔功能的馬鈴薯蛋白污水處理設備，其特征是：所述破碎組件包括有滑桿（31），所述滑桿（31）滑動連接于所述轉動軸（5）上，所述轉動桿（21）遠離所述第一擠壓塊（211）的一端固接有第二擠壓塊（32），所述滑桿（31）由圓板和圓桿組成，且圓板位于圓桿的下端，所述第二擠壓塊（32）與所述滑桿（31）上的圓板擠壓配合，所述滑桿（31）遠離所述第二擠壓塊（32）的一端固接有限位桿（33），所述限位桿（33）靠近所述第二攪拌架（7）的一側設置有空腔，空腔內設置有對稱分布的曲滑槽，所述限位桿（33）與所述轉動軸（5）之間設置有彈簧，所述第一攪拌架（6）和所述第二攪拌架（7）均與所述限位桿（33）上相鄰的曲滑槽擠壓配合，所述第一攪拌架（6）和所述第二攪拌架（7）均固接有對稱分布的擠壓板（34），所述擠壓板（34）設置有均勻分布的凸塊。

6.如權利要求5所述的一種具有自清潔功能的馬鈴薯蛋白污水處理設備，其特征是：所述轉動軸（5）中部固接有周向分布的收集桿（41），所述收集桿（41）與所述分離罐（1）的內側面轉動配合。

7.如權利要求1所述的一種具有自清潔功能的馬鈴薯蛋白污水處理設備，其特征是：還包括有推料機構，所述推料機構設置于所述導向桿（13）下部，所述推料機構用于向外側推動所述升降架（11）下側的物料，所述推料機構包括有升降桿（51），所述導向桿（13）下部設置有柱形空腔，所述升降桿（51）滑動連接于所述導向桿（13）下部的柱形空腔內，所述升降桿（51）限位滑動連接有氣浮盤（52），所述氣浮盤（52）通過軟管與水泵連通，所述氣浮盤（52）的下側面固接有退料桿（53），所述升降架（11）上設置有用于向所述濾板（12）上側聚集物料的聚料機構。

8.如權利要求7所述的一種具有自清潔功能的馬鈴薯蛋白污水處理設備，其特征是：所述氣浮盤（52）下側面為曲面，且所述氣浮盤（52）下側面的中部位置低于其邊緣位置。

9.如權利要求7所述的一種具有自清潔功能的馬鈴薯蛋白污水處理設備，其特征是：所述聚料機構包括有周向分布的伸縮桿（61），周向分布的所述伸縮桿（61）均固接于所述升降架（11）靠近所述濾板（12）的一側，周向分布的所述伸縮桿（61）均與所述導向桿（13）上的柱形腔室連通，所述升降架（11）轉動連接有周向分布的聚料板（62），所述聚料板（62）設置有滑槽，所述伸縮桿（61）的伸縮端位于相鄰所述聚料板（62）的滑槽內。

發明內容

本發明提供了一種具有自清潔功能的馬鈴薯蛋白污水處理設備，為了解決在對絮凝后的蛋白污水進行過濾時，絮凝后的蛋白質體積較大容易下沉，且在過濾時容易堵塞濾網的缺點。

技術方案為：一種具有自清潔功能的馬鈴薯蛋白污水處理設備，包括有分離罐，所述分離罐固接有電機，所述分離罐設置有進料口和出料口，所述分離罐內固接有過濾網，所述分離罐轉動連接有轉動架，所述轉動架轉動連接有與所述電機的輸出軸通過齒輪組傳動的轉動軸，所述轉動軸轉動連接有第一攪拌架，所述第一攪拌架轉動連接有第二攪拌架，所述轉動架固接有對稱分布的氣泵和儲料罐，所述轉動架固接并連通有等距對稱分布的儲氣管，氣泵和儲料罐均與相鄰的所述儲氣管連通，所述分離罐固接有支撐管和對稱分布的第一推桿，對稱分布的所述第一推桿的伸縮端共同固接有升降架，所述升降架滑動連接有與其之間設置有彈簧的濾板，所述升降架固接有導向桿，所述濾板和所述支撐管均與所述導向桿滑動連接，所述支撐管限位滑動連接有與其之間設置有彈簧的刮板，所述分離罐的上部固接有第二推桿，所述第二推桿的伸縮端通過彈簧彈性連接有與所述分離罐滑動連接的收集殼，所述分離罐上設置有用于帶動所述轉動架轉動的調節組件。

進一步，所述升降架與所述濾板均開設有均分布的通孔，所述升降架靠近所述濾板的一側設置有均勻分布的凸桿，凸桿的直徑與所述濾板上通孔的直徑相同，且凸桿與濾板上相鄰的通孔同軸。

進一步，所述濾板向下移動到極限位置時，所述升降架上凸桿的上側面與所述濾板的上側面齊平，所述濾板與所述導向桿貼合。

進一步，所述刮板為弧形，且所述刮板偏轉的方向沿其轉動方向偏轉。

進一步，所述調節組件包括有轉動桿，所述轉動桿轉動連接于所述分離罐下側，所述轉動桿通過齒輪組與所述轉動軸傳動連接，所述轉動桿位于所述分離罐內的一端固接有第一擠壓塊，所述轉動架下部設置有齒輪，所述轉動桿固接有與所述轉動架上齒輪傳動連接的缺齒輪，所述轉動架滑動連接有調節環，所述調節環與所述第一擠壓塊擠壓配合，所述儲氣管滑動連接有第一密封板，所述第一密封板位于相鄰所述儲氣管外的一端通過桿與所述調節環固接，所述第一密封板與相鄰的所述儲氣管和所述轉動架之間的連通處密封配合，所述儲氣管內遠離相鄰所述第一密封板的一側滑動連接有第二密封板，所述儲氣管和相鄰儲料罐之間的連通處與相鄰的所述第二密封板密封配合，所述第二密封板與相鄰所述儲氣管之間設置有彈簧，所述轉動軸上設置有用于破碎大塊物料的破碎組件。

進一步，所述破碎組件包括有滑桿，所述滑桿滑動連接于所述轉動軸上，所述轉動桿遠離所述第一擠壓塊的一端固接有第二擠壓塊，所述滑桿由圓板和圓桿組成，且圓板位于圓桿的下端，所述第二擠壓塊與所述滑桿上的圓板擠壓配合，所述滑桿遠離所述第二擠壓塊的一端固接有限位桿，所述限位桿靠近所述第二攪拌架的一側設置有空腔，空腔內設置有對稱分布的曲滑槽，所述限位桿與所述轉動軸之間設置有彈簧，所述第一攪拌架和所述第二攪拌架均與所述限位桿上相鄰的曲滑槽擠壓配合，所述第一攪拌架和所述第二攪拌架均固接有對稱分布的擠壓板，所述擠壓板設置有均勻分布的凸塊。

進一步，其特征是：所述轉動軸中部固接有周向分布的收集桿，所述收集桿與所述分離罐的內側面轉動配合。

進一步，還包括有推料機構，所述推料機構設置于所述導向桿下部，所述推料機構用于向外側推動所述升降架下側的物料，所述推料機構包括有升降桿，所述導向桿下部設置有柱形空腔，所述升降桿滑動連接于所述導向桿下部的柱形空腔內，所述升降桿限位滑動連接有氣浮盤，所述氣浮盤通過軟管與水泵連通，所述氣浮盤的下側面固接有退料桿，所述升降架上設置有用于向所述濾板上側聚集物料的聚料機構。

進一步，所述氣浮盤下側面為曲面，且所述氣浮盤下側面的中部位置低于其邊緣位置。

進一步，所述聚料機構包括有周向分布的伸縮桿，周向分布的所述伸縮桿均固接于所述升降架靠近所述濾板的一側，周向分布的所述伸縮桿均與所述導向桿上的柱形腔室連通，所述升降架轉動連接有周向分布的聚料板，所述聚料板設置有滑槽，所述伸縮桿的伸縮端位于相鄰所述聚料板的滑槽內。

與現有技術相比，本發明具有以下優點：1、本發明加入絮凝劑后，對污水中蛋白質形成的絮狀物和水進行分離時，通過儲氣管從轉動架上向污水中通入氣體帶動絮狀物向上移動，使絮狀物懸浮在污水的水面附近，并在通過濾板和刮板對絮狀物進行收集，進而分離絮狀物，避免使絮狀物沉積在過濾網上，導致出現過濾時中絮狀物堵塞濾網的情況。

2、本發明在向污水中加入絮凝劑時，通過帶動轉動架移動，進而改變儲氣管釋放氣體的位置，避免在同一位置加料，容易形成大塊的絮狀物，阻礙污水的流動，影響后續絮凝劑的擴散，使污水內絮凝劑含量分布不均，影響蛋白質的聚集，降低污水處理的效率。

3、本發明在收集絮狀物的過程中，通過氣浮盤帶動退料桿轉動，使升降架下方的絮狀物向外側移動，避免絮狀物位于升降架下方，升降架向下移動時，帶動其下方的絮狀物向下移動，使水面附近的絮狀物減小，影響對絮狀物的收集。

（發明人：邵乾乾;康懷;李茂茂）
