公布日：2023.11.28
申請日：2023.08.10
分類號：C02F9/00(2023.01)I;C02F1/44(2023.01)N;C02F1/00(2023.01)N;C02F1/66(2023.01)N;C02F103/34(2006.01)N
摘要
本發明涉及一種磷石膏廢水資源回收利用系統及方法，按照處理順序包括預處理系統和納濾分離濃縮系統，所述預處理系統包括依次連接的調節池、沉淀池、清水池、多介質過濾器和超濾裝置，所述沉淀池還連接有污泥處理裝置，所述污泥處理裝置與調節池配合使用，所述納濾分離濃縮系統包括依次連接的第一納濾裝置、反滲透裝置、調節pH裝置和第二納濾裝置；所述第二納濾裝置連接有納濾產水側反滲透裝置和納濾濃水側反滲透裝置。本發明以環保和化工技術相結合的工藝路線，且能夠?qū)U水中的磷分離出來，使得廢水中的磷能夠回用到磷酸生產過程中，以廢變寶的方法，從而有效地提高了礦物質資源的回收利用率。
權利要求書
1.一種磷石膏廢水資源回收利用系統，其特征在于，按照處理順序包括預處理系統和納濾分離濃縮系統，所述預處理系統包括依次連接的調節池、沉淀池、清水池、多介質過濾器和超濾裝置，所述沉淀池還連接有污泥處理裝置，所述污泥處理裝置與調節池配合使用，所述納濾分離濃縮系統包括依次連接的第一納濾裝置、反滲透裝置、調節pH裝置和第二納濾裝置。
2.根據權利要求1所述的一種磷石膏廢水資源回收利用系統，其特征在于：所述第二納濾裝置連接有納濾產水側反滲透裝置和納濾濃水側反滲透裝置。
3.根據權利要求2所述的一種磷石膏廢水資源回收利用系統，其特征在于：所述第一納濾裝置和第二納濾裝置的脫鹽率為98％-99.2％。
4.根據權利要求1-3所述的本發明還包括一種磷石膏廢水資源回收利用方法，其特征在于，包括以下步驟：步驟一：磷石膏廢水預處理：經過調節池、沉淀池、清水池、多介質過濾器、超濾裝置和污泥處理系統，去除廢水中大量的懸浮物、濁度、有機物雜質，使得超濾的產水能夠滿足后續納濾分離濃縮段進水水質要求；步驟二：納濾分離濃縮處理：在步驟一中需要調節廢水的pH，使得5超濾裝置的產水進入第一納濾裝置時，第一納濾裝置的進水pH控制在3-4之間，廢水通過第一納濾裝置后，包含Ca2+、Mg2+、SO42-在內的二價及高價離子被截留至第一納濾裝置濃水側，濃水最終送去渣場，而廢水中H2PO4-、F-一價離子透過納濾膜，進入到第一納濾裝置的產水側，第一納濾裝置的產水不調整pH，進入到后續反滲透裝置中，反滲透裝置低pH運行，且對第一納濾裝置的產水進行高倍濃縮，使得反滲透裝置濃水側富集大量的H2PO4-、F-一價離子，隨后，反滲透裝置濃水進入調節pH裝置，通過調節反滲透裝置濃水pH，將pH調節至9-10左右，隨著pH上升，原先反滲透裝置濃水中大量的H2PO4-即會分離電離生成H2PO4-、PO43等二價及高價離子，所以調節pH裝置的出水進入第二納濾裝置，利用納濾膜具有離子選擇性，能透過一價離子，截留二價及高價離子，所以廢水通過第二納濾裝置后，會得到包含H2PO4-、PO43等二價及高價離子的納濾濃水側溶液，納濾濃水側溶液經過納濾濃水側反滲透裝置進行高倍濃縮，得到富集大量H2PO4-、PO43等二價及高價離子的反滲透濃水，隨機送至磷酸生產主工藝段2中進行磷的回收利用，而分離包含F-一價離子在內的第二納濾裝置產水側，進入納濾產水側反滲透裝置進行高倍濃縮，得到富集大量F-一價離子的反滲透濃水送至渣場。
發明內容
針對現有技術中存在的問題，本發明提供了一種磷石膏廢水資源回收利用系統及方法，以解決背景技術中提出的技術問題。

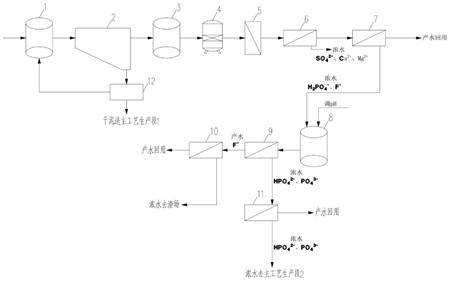

為實現上述目的，本發明提供如下技術方案：一種磷石膏廢水資源回收利用系統，按照處理順序包括預處理系統和納濾分離濃縮系統，所述預處理系統包括依次連接的調節池、沉淀池、清水池、多介質過濾器和超濾裝置，所述沉淀池還連接有污泥處理裝置，所述污泥處理裝置與調節池配合使用，所述納濾分離濃縮系統包括依次連接的第一納濾裝置、反滲透裝置、調節pH裝置和第二納濾裝置。
優選的是，所述第二納濾裝置連接有納濾產水側反滲透裝置和納濾濃水側反滲透裝置。
在進一步中優選的是，所述第一納濾裝置和第二納濾裝置的脫鹽率為98％-99.2％。
本發明還包括一種磷石膏廢水資源回收利用方法，包括以下步驟：
步驟一：
磷石膏廢水預處理：經過調節池、沉淀池、清水池、多介質過濾器、超濾裝置和污泥處理系統，去除廢水中大量的懸浮物、濁度、有機物等雜質，使得超濾的產水能夠滿足后續納濾分離濃縮段進水水質要求；
步驟二：
納濾分離濃縮處理：
在步驟一中需要調節廢水的pH，使得5超濾裝置的產水進入第一納濾裝置時，第一納濾裝置的進水pH控制在3-4之間，這樣做的目的是使得水中Ca2+、Mg2+在酸性條件下不會在第一納濾裝置內結垢，低pH值廢水在第一納濾裝置時，由于納濾膜具有離子選擇性，能透過一價離子，有效截留二價及高價離子，所以廢水通過第一納濾裝置后，包含Ca2+、Mg2+、SO42-在內的二價及高價離子被截留至第一納濾裝置濃水側，濃水最終送去渣場，而廢水中H2PO4-、F-等一價離子等透過納濾膜，進入到第一納濾裝置的產水側，第一納濾裝置的產水不調整pH，進入到后續反滲透裝置中，反滲透裝置低pH運行，且對第一納濾裝置的產水進行高倍濃縮，使得反滲透裝置濃水側富集大量的H2PO4-、F-等一價離子，隨后，反滲透裝置濃水進入調節pH裝置，通過調節反滲透裝置濃水pH，將pH調節至9-10左右，隨著pH上升，原先反滲透裝置濃水中大量的H2PO4-即會分離電離生成H2PO4-、PO43-等二價及高價離子，所以調節pH裝置的出水進入第二納濾裝置，利用納濾膜具有離子選擇性，能透過一價離子，有效截留二價及高價離子，所以廢水通過第二納濾裝置后，會得到包含H2PO4-、PO43等二價及高價離子的納濾濃水側溶液，納濾濃水側溶液經過納濾濃水側反滲透裝置進行高倍濃縮，得到富集大量H2PO4-、PO43等二價及高價離子的反滲透濃水，隨機送至磷酸生產主工藝段2中進行磷的回收利用，而分離包含F-等一價離子在內的第二納濾裝置產水側，進入納濾產水側反滲透裝置進行高倍濃縮，得到富集大量F-等一價離子的反滲透濃水送至渣場。
與現有技術相比，本發明提供了一種磷石膏廢水資源回收利用系統及方法，具備以下有益效果：
本發明針對磷石膏廢水中H2PO4-、F-、Ca2+、Mg2+、SO42-等離子含量高的問題，提供一種以磷石膏廢水為主原料，以環保和化工技術相結合的工藝路線，且能夠?qū)U水中的磷分離出來，使得廢水中的磷能夠回用到磷酸生產過程中，以廢變寶的方法，從而有效地提高了礦物質資源的回收利用率，為磷化工企業處理磷石膏廢水提供了新的方向。
（發明人：曾磊;李濤;曾鑫;張烜榮;徐龍濤）
