公布日：2023.12.15
申請日：2023.11.13
分類號：B01D21/00(2006.01)I;B01D21/06(2006.01)I;B01D21/24(2006.01)I
摘要
本發明涉及吸刮泥機技術領域，提出了一種環保工程用的吸刮泥機，包括沉淀池、進水管、污泥泵、側壁刮泥部、底部刮泥部、移動部和收集部，沉淀池內部開設有污泥收集槽，進水管通過單向閥接通在沉淀池靠近污泥收集槽的一端，污泥泵接通在沉淀池上開靠近污泥收集槽的一側，側壁刮泥部安裝在沉淀池上部，用于刮除沉淀池側壁上的污泥，底部刮泥部安裝在側壁刮泥部的底部，用于刮除沉淀池底部的污泥，移動部安裝在沉淀池上部，用于控制側壁刮泥部和底部刮泥部的移動，收集部安裝在沉淀池遠離污泥收集槽的一端，用于收集污泥，通過上述技術方案，解決了現有技術中難以清潔沉淀池側壁上附著的污泥和浮渣并且刮泥質量低的問題。
權利要求書

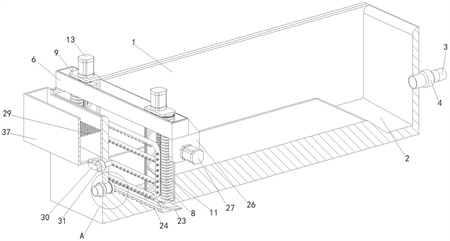

1.一種環保工程用的吸刮泥機，其特征在于，包括：沉淀池(1)，所述沉淀池(1)內部開設有污泥收集槽(2)；進水管(3)，所述進水管(3)通過單向閥(4)接通在所述沉淀池(1)靠近所述污泥收集槽(2)的一端；污泥泵(5)，所述污泥泵(5)接通在所述沉淀池(1)上靠近所述污泥收集槽(2)的一側；側壁刮泥部，所述側壁刮泥部安裝在所述沉淀池(1)上，用于刮除所述沉淀池(1)側壁上的污泥；底部刮泥部，所述底部刮泥部安裝在所述側壁刮泥部的底部，用于刮除所述沉淀池(1)底部的污泥；移動部，所述移動部安裝在所述沉淀池(1)上部，用于控制所述側壁刮泥部和所述底部刮泥部的移動；收集部，所述收集部安裝在所述沉淀池(1)遠離所述污泥收集槽(2)的一端，用于收集污泥；所述側壁刮泥部包括：機架(6)，所述機架(6)滑動設置在所述沉淀池(1)上部；滑塊(7)，所述滑塊(7)設置有兩組，每組所述滑塊(7)設置有兩個，兩組所述滑塊(7)分別對稱設置在所述機架(6)內部；滑架(8)，每組所述滑塊(7)之間均滑動設置有所述滑架(8)；穩定板(9)，每個所述滑架(8)的上下兩端均連接有所述穩定板(9)；第二齒輪(10)，所述第二齒輪(10)設置有兩個，兩個所述第二齒輪(10)分別轉動安裝在位于上部的所述穩定板(9)上；螺旋刮板(11)，每個所述第二齒輪(10)下部均安裝有所述螺旋刮板(11)，所述螺旋刮板(11)的底端與位于下部的所述穩定板(9)轉動連接；清潔塊(12)，所述清潔塊(12)設置有兩個，兩個所述清潔塊(12)分別安裝在所述穩定板(9)之間，并且每個所述清潔塊(12)與所述螺旋刮板(11)相配合；第二電機(13)，所述第二電機(13)設置有兩個，兩個所述第二電機(13)分別安裝在位于上部的所述穩定板(9)上；第三齒輪(14)，每個所述第二電機(13)的輸出端均安裝有所述第三齒輪(14)，所述第三齒輪(14)與所述第二齒輪(10)相嚙合；提升組件，所述提升組件安裝在所述機架(6)內部，所述提升組件用于控制所述側壁刮泥部的位置；所述提升組件包括：第一轉塊(15)，每個所述第三齒輪(14)下部均安裝有所述第一轉塊(15)，所述第一轉塊(15)的側部等角度開設有多個卡槽一；第二轉塊(16)，每個所述第一轉塊(15)下部均轉動設置有所述第二轉塊(16)，所述第二轉塊(16)與所述第一轉塊(15)上開設的卡槽相對應的位置也開設有卡槽二；電動缸(17)，所述第三齒輪(14)的下部與所述第一轉塊(15)上開設的卡槽相對應的位置均安裝有所述電動缸(17)；卡塊(18)，每個所述電動缸(17)的輸出端均設置有卡塊(18)，并且所述卡塊(18)與卡槽一和卡槽二相適配；螺紋塊(19)，所述螺紋塊(19)設置有兩個，兩個所述螺紋塊(19)對稱并固定設置在所述機架(6)內部；螺桿(20)，每個所述螺紋塊(19)內部均設置有所述螺桿(20)，所述螺桿(20)的下端與所述穩定板(9)轉動連接，所述螺桿(20)的上端與第二轉塊(16)的下端固定連接；所述底部刮泥部包括：連接架(21)，所述連接架(21)安裝在下部的所述穩定板(9)的底部；刮泥板(22)，所述刮泥板(22)轉動連接在所述連接架(21)的下部；側刮板(23)，所述側刮板(23)設置有兩個，兩個所述側刮板(23)對稱安裝在所述刮泥板(22)的兩端，所述側刮板(23)的側壁與所述沉淀池(1)的側壁相貼合；浮渣清理板(24)，所述浮渣清理板(24)設置有多個，多個所述浮渣清理板(24)等距離安裝在所述刮泥板(22)和所述側刮板(23)的底端；所述移動部包括：齒條(25)，所述齒條(25)設置有兩個，兩個所述齒條(25)對稱安裝在所述沉淀池(1)上部的兩側；連接板(26)，所述連接板(26)設置有兩個，兩個所述連接板(26)對稱設置在所述機架(6)的兩端；第一電機(27)，每個所述連接板(26)上均安裝有所述第一電機(27)，所述第一電機(27)的輸出端均貫穿所述連接板(26)；第一齒輪(28)，每個所述第一電機(27)的輸出端均安裝有所述第一齒輪(28)，所述第一齒輪(28)與所述齒條(25)嚙合連接；所述收集部包括：集渣箱(37)，所述集渣箱(37)安裝在所述沉淀池(1)遠離所述污泥收集槽(2)的一端；過濾網板(29)，所述過濾網板(29)安裝在所述集渣箱(37)內部；噴水組件，所述噴水組件安裝在所述集渣箱(37)下部，所述噴水組件用于向所述沉淀池(1)內部噴水。
2.根據權利要求1所述的一種環保工程用的吸刮泥機，其特征在于，所述噴水組件包括：連接水管(30)，所述連接水管(30)安裝在所述沉淀池(1)內部，所述連接水管(30)與所述集渣箱(37)底部接通；加壓器(31)，所述加壓器(31)安裝在所述連接水管(30)上；噴水管(32)，所述噴水管(32)安裝在靠近所述沉淀池(1)內部遠離所述污泥收集槽(2)的一端；噴頭(33)，所述噴水管(32)靠近所述沉淀池(1)的一側與所述噴水管(32)的底側均連通安裝有多個所述噴頭(33)。
3.根據權利要求2所述的一種環保工程用的吸刮泥機，還包括排水部，其特征在于，所述排水部包括：排水管(34)，所述排水管(34)接通在所述沉淀池(1)上遠離所述污泥收集槽(2)的一端；閥門(35)，所述排水管(34)上安裝有所述閥門(35)；過濾蓋(36)，所述過濾蓋(36)安裝在所述排水管(34)的進水處。
發明內容
本發明提出了一種環保工程用的吸刮泥機，解決了相關技術中的難以清潔沉淀池側壁上附著的污泥和浮渣并且刮泥質量低的問題。
本發明的技術方案如下：
一種環保工程用的吸刮泥機，包括：
沉淀池，所述沉淀池內部開設有污泥收集槽；
進水管，所述進水管通過單向閥接通在所述沉淀池靠近所述污泥收集槽的一端；
污泥泵，所述污泥泵接通在所述沉淀池上靠近所述污泥收集槽的一側；
側壁刮泥部，所述側壁刮泥部安裝在所述沉淀池上部，用于刮除所述沉淀池側壁上的污泥；
底部刮泥部，所述底部刮泥部安裝在所述側壁刮泥部的底部，用于刮除所述沉淀池底部的污泥；
移動部，所述移動部安裝在所述沉淀池上，用于控制所述側壁刮泥部和所述底部刮泥部的移動；
收集部，所述收集部安裝在所述沉淀池遠離所述污泥收集槽的一端，用于收集污泥。
在前述方案的基礎上，所述側壁刮泥部包括：
機架，所述機架滑動設置在所述沉淀池上部；
滑塊，所述滑塊設置有兩組，每組所述滑塊設置有兩個，兩組所述滑塊分別對稱設置在所述機架內部；
滑架，每組所述滑塊之間均滑動設置有所述滑架；
穩定板，每個所述滑架的上下兩端均連接有所述穩定板；
第二齒輪，所述第二齒輪設置有兩個，兩個所述第二齒輪分別轉動安裝在位于上部的所述穩定板上；
螺旋刮板，每個所述第二齒輪下部均安裝有所述螺旋刮板，所述螺旋刮板的底端與位于下部的所述穩定板轉動連接；
清潔塊，所述清潔塊設置有兩個，兩個所述清潔塊分別安裝在所述穩定板之間，并且每個所述清潔塊與所述螺旋刮板相配合；
第二電機，所述第二電機設置有兩個，兩個所述第二電機分別安裝在位于上部的所述穩定板上；
第三齒輪，每個所述第二電機的輸出端均安裝有所述第三齒輪，所述第三齒輪與所述第二齒輪相嚙合；
提升組件，所述提升組件安裝在所述機架內部，所述提升組件用于控制所述側壁刮泥部的位置。
在前述方案的基礎上，所述提升組件包括：
第一轉塊，每個所述第三齒輪下部均安裝有所述第一轉塊，所述第一轉塊的側部等角度開設有多個卡槽一；
第二轉塊，每個所述第一轉塊下部均轉動設置有所述第二轉塊，所述第二轉塊與所述第一轉塊上開設的卡槽一相對應的位置也開設有卡槽二；
電動缸，所述第三齒輪的下部與所述第一轉塊上開設的卡槽一相對應的位置均安裝有所述電動缸；
卡塊，每個所述電動缸的輸出端均設置有卡塊，并且所述卡塊與卡槽一和卡槽二相適配；
螺紋塊，所述螺紋塊設置有兩個，兩個所述螺紋塊對稱并固定設置在所述機架內部；
螺桿，每個所述螺紋塊內部均設置有所述螺桿，所述螺桿的下端與所述穩定板轉動連接，所述螺桿的上端與第二轉塊的下端固定連接。
在前述方案的基礎上，所述底部刮泥部包括：
連接架，所述連接架安裝在下部的所述穩定板的底部；
刮泥板，所述刮泥板轉動連接在所述連接架的下部；
側刮板，所述側刮板設置有兩個，兩個所述側刮板對稱安裝在所述刮泥板的兩端，所述側刮板的側壁與所述沉淀池的側壁相貼合；
浮渣清理板，所述浮渣清理板設置有多個，多個所述浮渣清理板等距離安裝在所述刮泥板和所述側刮板的底端。
在前述方案的基礎上，所述移動部包括：
齒條，所述齒條設置有兩個，兩個所述齒條對稱安裝在所述沉淀池上部的兩側；
連接板，所述連接板設置有兩個，兩個所述連接板對稱設置在所述機架的兩端；
第一電機，每個所述連接板上均安裝有所述第一電機，所述第一電機的輸出端均貫穿所述連接板；
第一齒輪，每個所述第一電機的輸出端均安裝有所述第一齒輪，所述第一齒輪與所述齒條嚙合連接。
在前述方案的基礎上，所述收集部包括：
集渣箱，所述集渣箱安裝在所述沉淀池遠離所述污泥收集槽的一端；
過濾網板，所述過濾網板安裝在所述集渣箱內部；
噴水組件，所述噴水組件安裝在所述集渣箱下部，所述噴水組件用于向所述沉淀池內部噴水。
在前述方案的基礎上，所述噴水組件包括：
連接水管，所述連接水管安裝在所述沉淀池內部，所述連接水管與所述集渣箱底部接通；
加壓器，所述加壓器安裝在所述連接水管上；
噴水管，所述噴水管安裝在靠近所述沉淀池內部遠離所述污泥收集槽的一端；
噴頭，所述噴水管靠近所述沉淀池的一側與所述噴水管的底側均連通安裝有多個所述噴頭。
在前述方案的基礎上，還包括排水部，所述排水部包括：
排水管，所述排水管接通在所述沉淀池上遠離所述污泥收集槽的一端；
閥門，所述排水管上安裝有所述閥門；
過濾蓋，所述過濾蓋安裝在所述排水管的進水處。
本發明的工作原理及有益效果為：
1、本發明中，在對沉淀池內部的污泥進行清理時，啟動第二電機，第二電機通過第三齒輪帶動第二齒輪進行轉動，第二齒輪帶動螺旋刮板進行轉動，然后通過移動部帶動機架向著污泥收集槽進行移動，在移動的過程中，螺旋刮板不斷地進行轉動，將附著在沉淀池側壁上的污泥刮下來，通過清潔塊的設置，在通過螺旋刮板清潔沉淀池側壁上的污泥時，可以將粘附在螺旋刮板上的污泥清理下來，避免了污泥對螺旋刮板的侵蝕，并且保證了螺旋刮板的工作質量，隨著機架的不斷移動，再通過與底部刮泥部的配合將沉淀池的底部與側壁的污泥推到污泥收集槽內，從而實現了對沉淀池側壁的清理。
2、本發明中，當污水在沉淀池內經過自然沉淀后，會有一部分雜質漂浮在水面上，這時通過移動部的配合推動機架向沉淀池遠離污泥收集槽的一端進行移動，機架底部的浮渣清理板略低于污水的水面，隨著機架的移動，浮渣清理板將漂浮在水面上的雜質清理走，然后將雜質排到收集部內，即可將沉淀后的水排出去，從而避免了在排水的過程中，浮渣堵塞排水口，降低工作效率。
3、本發明中，在清理沉淀池內部的污泥時，沉淀池內部遠離污泥收集槽的一端因為存在死角，難以進行清理，這時，通過加壓器的設置，使集渣箱內部的水通過連接水管進入噴水管內部，然后通過加壓器對噴水管內部的水進行加壓，然后打開噴頭，通過水流將死角上的污泥清洗掉，并且在沉淀池進行刮泥時，噴出的水可以輔助刮泥板進行刮泥，提高刮泥的質量的同時，減少了工作死角。
4、本發明中，通過螺旋刮板與清潔塊的配合，可以對沉淀池側壁的污泥進行清理，對比現有技術設備中的通過驅動裝置帶動刮板刮除沉淀池內污泥的方式，減少了清理的死角，提高了刮泥的質量，通過噴水組件、側壁刮泥部和底部刮泥部之間的配合，解決了因為刮板自身結構的特性，在刮泥過程中與沉淀池的側壁之間會存在縫隙，而造成的刮泥質量低的問題。
（發明人：趙華寧;趙昱華;時佩;賈小芳;連申飛;尹潔;姚肅雅;紀翠娟;俞志欣;張亞;楊玉惠;安翠蓮;王新豪;郝偉婧;李冉;馬倩倩;李昊天）
