公布日：2023.12.12

申請日：2023.11.08

分類號：C02F3/12(2023.01)I

摘要

本發明公開一種嵌入式曝氣沉淀一體化自凝聚活性污泥生化反應器，包括生化池、沉淀模塊和曝氣器，生化池的入水端連接于上級處理單元，生化池的出水端連接于下級處理單元；沉淀模塊固定安裝在生化池內，沉淀模塊內設置有進水區、泥水分離區、絮體污泥區、致密污泥區以及集水區；沉淀模塊用于對生化池內的混合液進行泥水分離，并對分離出的污泥進行致密污泥與絮體污泥的篩選；曝氣器固定安裝在生化池的底部，曝氣器用于為生化池內的活性污泥供氧。本發明在生化池內置沉淀模塊，實現活性污泥好氧生化反應和污泥沉淀分離功能于一體，節省占地面積；利用污泥旋流分離器二次篩分絮體污泥，通過沉淀模塊和污泥旋流分離器兩級篩分，提高了篩分效率。

權利要求書

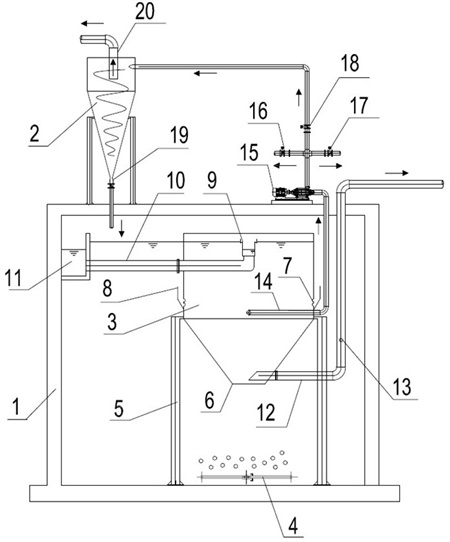

1.一種嵌入式曝氣沉淀一體化自凝聚活性污泥生化反應器，其特征在于，包括：生化池（1），所述生化池（1）的入水端連接于上級處理單元，所述生化池（1）的出水端連接于下級處理單元；沉淀模塊（3），所述沉淀模塊（3）固定安裝在所述生化池（1）內，所述沉淀模塊（3）內設置有進水區、泥水分離區、絮體污泥區、致密污泥區以及集水區；所述沉淀模塊（3）用于對所述生化池（1）內的混合液進行泥水分離，并對分離出的污泥進行致密污泥與絮體污泥的篩選；曝氣器（4），所述曝氣器（4）固定安裝在所述生化池（1）的底部，所述曝氣器（4）用于為所述生化池（1）內的活性污泥供氧；所述沉淀模塊（3）包括殼體，所述殼體上下兩端均設置有開口，所述殼體頂端高于所述生化池（1）的水位，所述殼體的底端開口處固定連接有若干個V型沉泥斗（6）；所述殼體底部相對的兩側壁上均開設有若干個混合液進水孔（7），所述殼體內側頂部設置有排水槽（9），所述排水槽（9）的底端固定連通有出水管（10），所述生化池（1）的上部內壁上固定安裝有集水渠（11），所述排水槽（9）通過所述出水管（10）與所述集水渠（11）連通；所述殼體的底部側壁上固定連通有絮體污泥混合液提升管（14），所述V型沉泥斗（6）的底部固定連通有致密污泥回流管道（12），所述致密污泥回流管道（12）與所述上級處理單元連通；所述殼體內部設置于穿孔管，所述穿孔管的中部與所述絮體污泥混合液提升管（14）固定連通，所述絮體污泥混合液提升管（14）的末端固定連通有污泥泵（15）；還包括污泥旋流分離器（2），所述污泥旋流分離器（2）固定安裝在所述生化池（1）的頂部，所述污泥旋流分離器（2）的底端固定連通有排泥喇叭口（19），所述污泥旋流分離器（2）通過所述排泥喇叭口（19）與所述生化池（1）連通，所述污泥旋流分離器（2）的頂部連通有溢流口（20）；所述污泥泵（15）的出口端通過四通分別安裝有開關排放電動閥（16）、回流電動閥（17）、絮體污泥篩分電動閥（18），所述回流電動閥（17）的出口端與所述上級處理單元連通，所述絮體污泥篩分電動閥（18）的出口端與所述污泥旋流分離器（2）連通。

2.根據權利要求1所述的嵌入式曝氣沉淀一體化自凝聚活性污泥生化反應器，其特征在于，所述致密污泥回流管道（12）上固定連通有空氣投加管（13）。

3.根據權利要求1所述的嵌入式曝氣沉淀一體化自凝聚活性污泥生化反應器，其特征在于，所述殼體的外壁上固定連接有擋板（8），所述擋板（8）與若干個所述混合液進水孔（7）對應設置。

4.根據權利要求1所述的嵌入式曝氣沉淀一體化自凝聚活性污泥生化反應器，其特征在于，所述排水槽（9）上可拆卸安裝有堰板，所述堰板高度可調。

5.根據權利要求4所述的嵌入式曝氣沉淀一體化自凝聚活性污泥生化反應器，其特征在于，所述堰板為鋸齒狀三角堰或矩形堰。

6.根據權利要求1所述的嵌入式曝氣沉淀一體化自凝聚活性污泥生化反應器，其特征在于，所述生化池（1）內固定安裝有支腿（5），所述沉淀模塊（3）通過所述支腿（5）與所述生化池（1）固定連接。

7.根據權利要求1所述的嵌入式曝氣沉淀一體化自凝聚活性污泥生化反應器，其特征在于，所述沉淀模塊（3）采用不銹鋼材質或塑料材質制作。

發明內容

本發明的目的是提供一種嵌入式曝氣沉淀一體化自凝聚活性污泥生化反應器，以解決上述現有技術存在的問題。

為實現上述目的，本發明提供了一種嵌入式曝氣沉淀一體化自凝聚活性污泥生化反應器，包括：

生化池，所述生化池的入水端連接于上級處理單元，所述生化池的出水端連接于下級處理單元；

沉淀模塊，所述沉淀模塊固定安裝在所述生化池內，所述沉淀模塊內設置有進水區、泥水分離區、絮體污泥區、致密污泥區以及集水區；所述沉淀模塊用于對所述生化池內的混合液進行泥水分離，并對分離出的污泥進行致密污泥與絮體污泥的篩選；

曝氣器，所述曝氣器固定安裝在所述生化池的底部，所述曝氣器用于為所述生化池內的活性污泥供氧。

優選的，所述沉淀模塊包括殼體，所述殼體上下兩端均設置有開口，所述殼體頂端高于所述生化池的水位，所述殼體的底端開口處固定連接有若干個V型沉泥斗；所述殼體底部相對的兩側壁上均開設有若干個混合液進水孔，所述殼體內側頂部設置有排水槽，所述排水槽的底端固定連通有出水管，所述生化池的上部內壁上固定安裝有集水渠，所述排水槽通過所述出水管與所述集水渠連通；所述殼體的底部側壁上固定連通有絮體污泥混合液提升管，所述V型沉泥斗的底部固定連通有致密污泥回流管道，所述致密污泥回流管道與所述上級處理單元連通。

優選的，所述殼體內部設置于穿孔管，所述穿孔管的中部與所述絮體污泥混合液提升管固定連通，所述絮體污泥混合液提升管的末端固定連通有污泥泵。

優選的，所述致密污泥回流管道上固定連通有空氣投加管。

優選的，所述殼體的外壁上固定連接有擋板，所述擋板與若干個所述混合液進水孔對應設置。

優選的，所述排水槽上可拆卸安裝有堰板，所述堰板高度可調。

優選的，所述堰板為鋸齒狀三角堰或矩形堰。

優選的，還包括污泥旋流分離器，所述污泥旋流分離器固定安裝在所述生化池的頂部，所述污泥旋流分離器的底端固定連通有排泥喇叭口，所述污泥旋流分離器通過所述排泥喇叭口與所述生化池連通，所述污泥旋流分離器的頂部連通有溢流口；所述污泥泵的出口端通過四通分別安裝有開關排放電動閥、回流電動閥、絮體污泥篩分電動閥，所述回流電動閥的出口端與所述上級處理單元連通，所述絮體污泥篩分電動閥的出口端與所述污泥旋流分離器連通。

優選的，所述生化池內固定安裝有支腿，所述沉淀模塊通過所述支腿與所述生化池固定連接。

優選的，所述沉淀模塊采用不銹鋼材質或塑料材質制作。

與現有技術相比，本發明具有如下優點和技術效果：

1、本發明提供的嵌入式曝氣沉淀一體化自凝聚活性污泥生化反應器，好氧池和二沉池合并設置，在生化池內置沉淀模塊，實現活性污泥好氧生化反應和污泥沉淀分離功能于一體，節省占地面積。

2、利用沉淀模塊篩分出好氧致密污泥，將好氧致密污泥截留，回流至上級處理單元，將結構密實、沉降性能優良、污染物處理效果明顯的特殊的微生物聚集體保留在系統中。

3、利用污泥旋流分離器二次篩分絮體污泥，將次致密好氧污泥，再次篩選出來，回到生化池，通過沉淀模塊和污泥旋流分離器兩級篩分，提高了篩分效率。

（發明人：張鴻濤;王凱軍;陳兆林;李艷萍;武振恒;袁婧;唐亞楠;何世琪）
