公布日：2024.06.11
申請日：2024.04.02
分類號：B65G33/14(2006.01)I;B65G33/24(2006.01)I;B65G33/26(2006.01)I;B65G47/22(2006.01)I;B65G41/00(2006.01)I
摘要
本發明公開了一種污水處理用無軸螺旋輸送機，本發明涉及污水輸送技術領域。本發明包括輸送葉片，輸送葉片的外表面與外殼的內壁轉動連接，連接板遠離底板的一側與傳動機構的外表面固定連接，傳動機構的外表面與上料機構轉動連接，上料機構的底部與底板的頂部固定連接，下料機構的端部與外殼遠離上料機構的一端固定連接，輸送葉片的兩側向內彎曲，彎曲的輸送葉片能夠將固體垃圾留存在輸送葉片內部，實現污水的固液分離，提前將固體垃圾進行篩分，降低后續的處理難度，頂部傾斜設置的底板，使外殼及其內部的零件傾斜，使外殼內部的污水，在重力的影響，受到一個向前的分力，從而降低輸送難度，提高輸送效率。
權利要求書

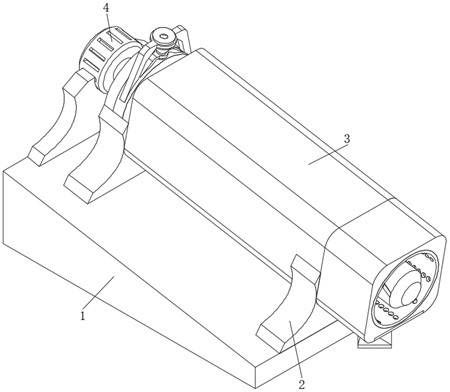

1.一種污水處理用無軸螺旋輸送機，其特征在于，包括：底板(1)，該底板(1)的頂部傾斜設置，以及設置在所述底板(1)頂部的支撐板(2)；外殼(3)，該外殼(3)在底板(1)的頂部傾斜設置，以及設置在所述外殼(3)內部的輸送裝置(4)；所述底板(1)的頂部與支撐板(2)的底部固定連接，所述支撐板(2)遠離底板(1)的一側與外殼(3)的外表面固定連接，所述外殼(3)的內壁與輸送裝置(4)的外表面轉動連接，所述輸送裝置(4)固定連接在底板(1)的頂部；其中，所述輸送裝置(4)包括：傳動機構(42)，以及設置在該傳動機構(42)靠近底板(1)一側的連接板(41)；輸送葉片(43)，該輸送葉片(43)設置為螺旋狀，且所述輸送葉片(43)的兩側向內彎曲；上料機構(44)，該上料機構(44)設置在傳動機構(42)遠離底板(1)的一側；下料機構(46)，該下料機構(46)設置在外殼(3)遠離上料機構(44)的一側；所述輸送葉片(43)的外表面與外殼(3)的內壁轉動連接，所述連接板(41)遠離底板(1)的一側與傳動機構(42)的外表面固定連接，所述傳動機構(42)的外表面與上料機構(44)轉動連接，所述上料機構(44)的底部與底板(1)的頂部固定連接，所述下料機構(46)的端部與外殼(3)遠離上料機構(44)的一端固定連接。
2.根據權利要求1所述的一種污水處理用無軸螺旋輸送機，其特征在于：所述傳動機構(42)包括電機(421)，所述電機(421)的外表面與連接板(41)遠離底板(1)的一側固定連接，所述電機(421)靠近外殼(3)的一側固定連接有轉軸(422)，且所述轉軸(422)與電機(421)的輸出端固定連接，所述轉軸(422)遠離電機(421)的一側設置有環筒(423)，且所述環筒(423)的內壁與轉軸(422)的外表面固定連接，所述輸送葉片(43)靠近電機(421)的一端延伸至環筒(423)的內部，所述環筒(423)的內壁與輸送葉片(43)的外表面固定連接，且所述環筒(423)的內腔與輸送葉片(43)的內部相連通。
3.根據權利要求2所述的一種污水處理用無軸螺旋輸送機，其特征在于：所述輸送葉片(43)的間隙處設置有擋板(49)，且所述擋板(49)的兩端均與輸送葉片(43)的外表面固定連接，所述擋板(49)的數量設置有若干個，所述輸送葉片(43)的間隙處還設置有連接桿(410)，所述連接桿(410)貫穿所有的擋板(49)，且所述連接桿(410)的外表面與若干個擋板(49)的內壁固定連接。
4.根據權利要求3所述的一種污水處理用無軸螺旋輸送機，其特征在于：所述輸送葉片(43)的內壁固定連接有圓板(47)，且所述圓板(47)的數量設置有若干組，且每組所述圓板(47)的數量設置有若干個，且若干個所述圓板(47)的外表面均開設有浸潤孔(48)。
5.根據權利要求4所述的一種污水處理用無軸螺旋輸送機，其特征在于：所述上料機構(44)包括上料筒(441)，所述上料筒(441)的設置為錐形，所述上料筒(441)遠離環筒(423)的一側向內彎曲，且所述上料筒(441)靠近環筒(423)的一側延伸至環筒(423)的內部。
6.根據權利要求5所述的一種污水處理用無軸螺旋輸送機，其特征在于：所述上料筒(441)的外表面固定連接有第一架體(442)，所述第一架體(442)靠近環筒(423)的一側固定連接有密封環(444)，且所述密封環(444)的外表面與環筒(423)的內壁限位轉動，所述上料筒(441)靠近環筒(423)的一側外表面與密封環(444)的內壁固定連接，所述第一架體(442)與密封環(444)的間隔處設置有第二架體(443)，所述第二架體(443)的內壁與上料筒(441)的外表面固定連接，且所述第二架體(443)靠近環筒(423)的一側固定連接在密封環(444)的外表面上，所述密封環(444)遠離上料筒(441)的一側固定連接有支撐座(446)，且所述支撐座(446)遠離密封環(444)的一側與底板(1)的頂部固定連接，所述輸送葉片(43)位于環筒(423)內部的一側固定連接有導流板(445)，且所述導流板(445)，遠離轉軸(422)的一側與環筒(423)的內壁轉動連接。
7.根據權利要求6所述的一種污水處理用無軸螺旋輸送機，其特征在于：所述下料機構(46)包括框體(461)，所述框體(461)與外殼(3)遠離連接板(41)的一端固定連接，所述框體(461)的內部設置有筒體(462)，且所述筒體(462)的端部與外殼(3)遠離連接板(41)的一端固定連接，所述筒體(462)的外表面開設有分離孔(463)，且所述分離孔(463)的數量均勻開設有若干個。
8.根據權利要求7所述的一種污水處理用無軸螺旋輸送機，其特征在于：所述輸送葉片(43)靠近框體(461)的一側固定連接有攪拌軸(464)，攪拌軸(464)的外表面固定連接有攪拌葉(465)，所述攪拌葉(465)傾斜設置，且所述攪拌葉(465)遠離攪拌軸(464)的一側與筒體(462)的內壁轉動連接。
9.根據權利要求8所述的一種污水處理用無軸螺旋輸送機，其特征在于：所述框體(461)靠近底板(1)的一側設置有下料筒(466)，所述下料筒(466)內壁逐漸向內褶皺彎曲，所述下料筒(466)的寬度不斷減小，且所述下料筒(466)的外表面與框體(461)的內壁固定連接。
10.根據權利要求9所述的一種污水處理用無軸螺旋輸送機，其特征在于：所述攪拌葉(465)的內壁固定連接有下水板(468)，且所述下水板(468)的數量設置有若干個，若干個所述下水板(468)的外表面均開設有下水孔(469)，所述下水孔(469)的數量設置有若干組，且每組所述下水孔(469)的數量設置有若干個。
發明內容
為解決上述技術問題，本發明提供一種污水處理用無軸螺旋輸送機，包括：
底板，該底板的頂部傾斜設置，以及設置在所述底板頂部的支撐板；
外殼，該外殼在底板的頂部傾斜設置，以及設置在所述外殼內部的輸送裝置；
所述底板的頂部與支撐板的底部固定連接，所述支撐板遠離底板的一側與外殼的外表面固定連接，所述外殼的內壁與輸送裝置的外表面轉動連接，所述輸送裝置固定連接在底板的頂部；
其中，所述輸送裝置包括：
傳動機構，以及設置在該傳動機構靠近底板一側的連接板；
輸送葉片，該輸送葉片設置為螺旋狀，且所述輸送葉片的兩側向內彎曲；
上料機構，該上料機構設置在傳動機構遠離底板的一側；
下料機構，該下料機構設置在外殼遠離上料機構的一側；
所述輸送葉片的外表面與外殼的內壁轉動連接，所述連接板遠離底板的一側與傳動機構的外表面固定連接，所述傳動機構的外表面與上料機構轉動連接，所述上料機構的底部與底板的頂部固定連接，所述下料機構的端部與外殼遠離上料機構的一端固定連接，將污水投入上料機構內部，并啟動傳動機構，傳動機構帶動上料機構對污水進行上料，并帶動輸送葉片轉動，污水進入輸送葉片的內部，且由于輸送葉片的兩側向內彎曲，彎曲的輸送葉片能夠在轉動時，將固體垃圾留存在輸送葉片內部，并被輸送葉片帶動輸送，液態的污水則進入外殼內部，被轉動的輸送葉片帶動沿著外殼輸送，從而實現污水的固液分離，提前將固體垃圾進行篩分，降低后續的處理難度，且頂部傾斜設置的底板，使得外殼及其內部的零件均為傾斜設置，使得外殼內部的污水，均在重力的影響，受到一個向前的分力，從而降低輸送難度，提高輸送效率。
進一步地，所述傳動機構包括電機，所述電機的外表面與連接板遠離底板的一側固定連接，所述電機靠近外殼的一側固定連接有轉軸，且所述轉軸與電機的輸出端固定連接，所述轉軸遠離電機的一側設置有環筒，且所述環筒的內壁與轉軸的外表面固定連接，所述輸送葉片靠近電機的一端延伸至環筒的內部，所述環筒的內壁與輸送葉片的外表面固定連接，且所述環筒的內腔與輸送葉片的內部相連通，啟動電機，電機的輸出端帶動轉軸轉動，轉軸帶動環筒轉動，環筒帶動輸送葉片轉動，污水通過上料機構內部進入環筒內部，隨著環筒的轉動，帶動其內部的污水運動，并不斷進入輸送葉片內部。
進一步地，所述輸送葉片的間隙處設置有擋板，且所述擋板的兩端均與輸送葉片的外表面固定連接，所述擋板的數量設置有若干個，所述輸送葉片的間隙處還設置有連接桿，所述連接桿貫穿所有的擋板，且所述連接桿的外表面與若干個擋板的內壁固定連接，通過設置擋板，擋板隨著輸送葉片轉動，從而將污水中的固體廢物隔絕在輸送葉片內部，而污水則進入外殼的內部，從而完成固體廢物的分離，且若干個擋板不斷浸入外殼內部的污水中，密度低的固體廢物浮起，密度大的則被污水潤滑，使得固體廢物均能被更好的進行輸送，且通過連接桿將所有的擋板串連，能夠避免擋板脫落。
進一步地，所述輸送葉片的內壁固定連接有圓板，且所述圓板的數量設置有若干組，且每組所述圓板的數量設置有若干個，且若干個所述圓板的外表面均開設有浸潤孔，隨著輸送葉片的轉動，帶動圓板轉動，從而使外殼內部的污水通過浸潤孔進入輸送葉片內部，使得輸送葉片在任何位置都能夠有污水浸入，從而進一步降低輸送葉片內部固體廢物的運輸難度。
進一步地，所述上料機構包括上料筒，所述上料筒的設置為錐形，所述上料筒遠離環筒的一側向內彎曲，且所述上料筒靠近環筒的一側延伸至環筒的內部，將污水注入上料筒內部，污水通過上料筒進入環筒內部，且上料筒設置為錐形，錐形的上料筒能夠一次注入更多的污水，且上料筒遠離環筒的一側向內彎曲，能夠避免污水在環筒內部運動時，造成上料筒內部的液面不斷改變時，避免污水溢出上料筒。
進一步地，所述上料筒的外表面固定連接有第一架體，所述第一架體靠近環筒的一側固定連接有密封環，且所述密封環的外表面與環筒的內壁限位轉動，所述上料筒靠近環筒的一側外表面與密封環的內壁固定連接，所述第一架體與密封環的間隔處設置有第二架體，所述第二架體的內壁與上料筒的外表面固定連接，且所述第二架體靠近環筒的一側固定連接在密封環的外表面上，所述密封環遠離上料筒的一側固定連接有支撐座，且所述支撐座遠離密封環的一側與底板的頂部固定連接，所述輸送葉片位于環筒內部的一側固定連接有導流板，且所述導流板，遠離轉軸的一側與環筒的內壁轉動連接，導流板對污水進行阻擋，在導流板的引導下，污水與其中的固體廢物進入輸送葉片內部，能夠避免污水及固體廢物在環筒內部運動時穿過輸送葉片，從而確保污水的輸送效率，通過第一架體、第二架體、密封環、支撐座，將上料筒的位置固定，避免上料筒在環筒的摩擦帶動下產生晃動，避免污水傾灑，且使其始終垂直，能夠在重力的作用下更方便的上料。
進一步地，所述下料機構包括框體，所述框體與外殼遠離連接板的一端固定連接，所述框體的內部設置有筒體，且所述筒體的端部與外殼遠離連接板的一端固定連接，所述筒體的外表面開設有分離孔，且所述分離孔的數量均勻開設有若干個，污水進入框體與筒體的間隔處，固體廢物進入筒體內部，通過開設分離孔，進一步將固體廢物表面的水分瀝干，提高分離效果，方便對污水及固體廢物進行回收利用。
進一步地，所述輸送葉片靠近框體的一側固定連接有攪拌軸，攪拌軸的外表面固定連接有攪拌葉，所述攪拌葉傾斜設置，且所述攪拌葉遠離攪拌軸的一側與筒體的內壁轉動連接，輸送葉片轉動，帶動攪拌軸轉動，帶動攪拌葉轉動，攪拌葉與輸送葉片始終保持相對靜止，固體廢物不斷掉落到攪拌葉表面，并沿著傾斜的攪拌葉滾落，離開框體，且隨著攪拌葉的轉動，固體廢物不斷被撥散，從而將固體廢物之間蘊含的水分抖落，進一步完成分離。
進一步地，所述框體靠近底板的一側設置有下料筒，所述下料筒內壁逐漸向內褶皺彎曲，所述下料筒的寬度不斷減小，且所述下料筒的外表面與框體的內壁固定連接，廢水通過框體與筒體的間隔處，進入下料筒內部，最終完成廢水的收集，由于下料筒的內壁逐漸向內褶皺彎曲，能夠使廢水完全離開框體內部，并且褶皺的內壁能夠引導廢水產生渦流，使得廢水更迅速的排出，避免廢水漫過筒體，從而避免廢水與廢物再次混合，確保分離效率。
進一步地，所述攪拌葉的內壁固定連接有下水板，且所述下水板的數量設置有若干個，若干個所述下水板的外表面均開設有下水孔，所述下水孔的數量設置有若干組，且每組所述下水孔的數量設置有若干個，在攪拌葉的轉動過程中，固體廢物被不斷攪拌，廢水被抖落，抖落的廢水易由于慣性貼附到攪拌葉表面，從而影響廢水的分離收集，通過開設下水孔，廢水原來由于慣性貼附到攪拌葉避免，現在則進入下水孔內部，從而完成廢水的分離，進一步提高分離效率。
本發明具有的有益效果：
1、本發明通過設置輸送裝置，由于輸送葉片的兩側向內彎曲，彎曲的輸送葉片能夠在轉動時，將固體垃圾留存在輸送葉片內部，并被輸送葉片帶動輸送，液態的污水則進入外殼內部，被轉動的輸送葉片帶動沿著外殼輸送，從而實現污水的固液分離，提前將固體垃圾進行篩分，降低后續的處理難度，且頂部傾斜設置的底板，使得外殼及其內部的零件均為傾斜設置，使得外殼內部的污水，均在重力的影響，受到一個向前的分力，從而降低輸送難度，提高輸送效率。
2、本發明通過設置擋板，通過設置擋板，擋板隨著輸送葉片轉動，從而將污水中的固體廢物隔絕在輸送葉片內部，而污水則進入外殼的內部，從而完成固體廢物的分離，且若干個擋板不斷浸入外殼內部的污水中，密度低的固體廢物浮起，密度大的則被污水潤滑，使得固體廢物均能被更好的進行輸送，且通過連接桿將所有的擋板串連，能夠避免擋板脫落。
3、本發明通過設置下料筒，下料筒的內壁逐漸向內褶皺彎曲，能夠使廢水完全離開框體內部，并且褶皺的內壁能夠引導廢水產生渦流，使得廢水更迅速的排出，避免廢水漫過筒體，從而避免廢水與廢物再次混合，確保分離效率。
4、本發明通過設置上料機構，上料筒設置為錐形，錐形的上料筒能夠一次注入更多的污水，且上料筒遠離環筒的一側向內彎曲，能夠避免污水在環筒內部運動時，造成上料筒內部的液面不斷改變時，避免污水溢出上料筒，導流板對污水進行阻擋，在導流板的引導下，污水與其中的固體廢物進入輸送葉片內部，能夠避免污水及固體廢物在環筒內部運動時穿過輸送葉片，從而確保污水的輸送效率，通過第一架體、第二架體、密封環、支撐座，將上料筒的位置固定，避免上料筒在環筒的摩擦帶動下產生晃動，避免污水傾灑，且使其始終垂直，能夠在重力的作用下更方便的上料。
（發明人：唐慶宏;孫從蘭;唐靜）
