申請日2014.10.15

　　公開(公告)日2015.08.12

　　IPC分類號F28G9/00

　　摘要

　　本實用新型提供了一種利用蒸汽發生器的污水再利用換熱系統，包括板式換熱器和水源熱泵，所述板式換熱器通過第一管道和第二管道與水源熱泵連接，所述在板式換熱器與水源熱泵連接的第三管道處設有蒸汽發生器。該設備可以輕松解決換熱器內壁污物掛壁現象，操作簡單效率高省時省力。


　　權利要求書

　　1.一種利用蒸汽發生器的污水再利用換熱系統，包括板式換熱器和水源熱 泵，其特征在于，所述板式換熱器通過第一管道和第二管道與水源熱泵連接， 所述在板式換熱器與水源熱泵連接的第三管道處設有蒸汽發生器。

　　2.根據權利要求1所述的利用蒸汽發生器的污水再利用換熱系統，其特征在 于，板式換熱器的上端還設有進水口。

　　3.據權利要求1所述的利用蒸汽發生器的污水再利用換熱系統，其特征在 于，板式換熱器的上端還連接有污水池，所述污水池通過管道與板式換熱器 連接，所述管道還設有第一開關閥門。

　　4.根據權利要求1所述的利用蒸汽發生器的污水再利用換熱系統，其特征在 于，所述第三管道的一端連接在污水池與板式換熱器連接的管道上，并第三 管道的一端設有第二開關閥門。

　　5.根據權利要求1所述的利用蒸汽發生器的污水再利用換熱系統，其特征在 于，所述水源熱泵的下端設有冷水出口和熱水出口。

　　6.根據權利要求1所述的利用蒸汽發生器的污水再利用換熱系統，其特征 在于，所述板式換熱器的第二管道上設有排放出口，排放出口通過閥門控制。

　　說明書

　　利用蒸汽發生器的污水再利用換熱系統

　　技術領域

　　本實用新型涉及利用蒸汽發生器的污水再利用換熱系統。

　　背景技術

　　目前，市面上使用的的污水溫度回收設備。換熱器在污物掛壁以后，用小蘇 打加循環泵的方式清洗。與換熱器必須搭配一個大沙缸，污物積滿以后需要大 量清水沖洗。費時費力廢水。

　　實用新型內容

　　針對現有技術的上述缺陷和問題，本實用新型目的是提供了可以輕松解決換 熱器內壁污物掛壁現象，操作簡單效率高省時省力的利用蒸汽發生器的污水再 利用換熱系統。

　　為了達到上述目的，本實用新型提供如下技術方案：

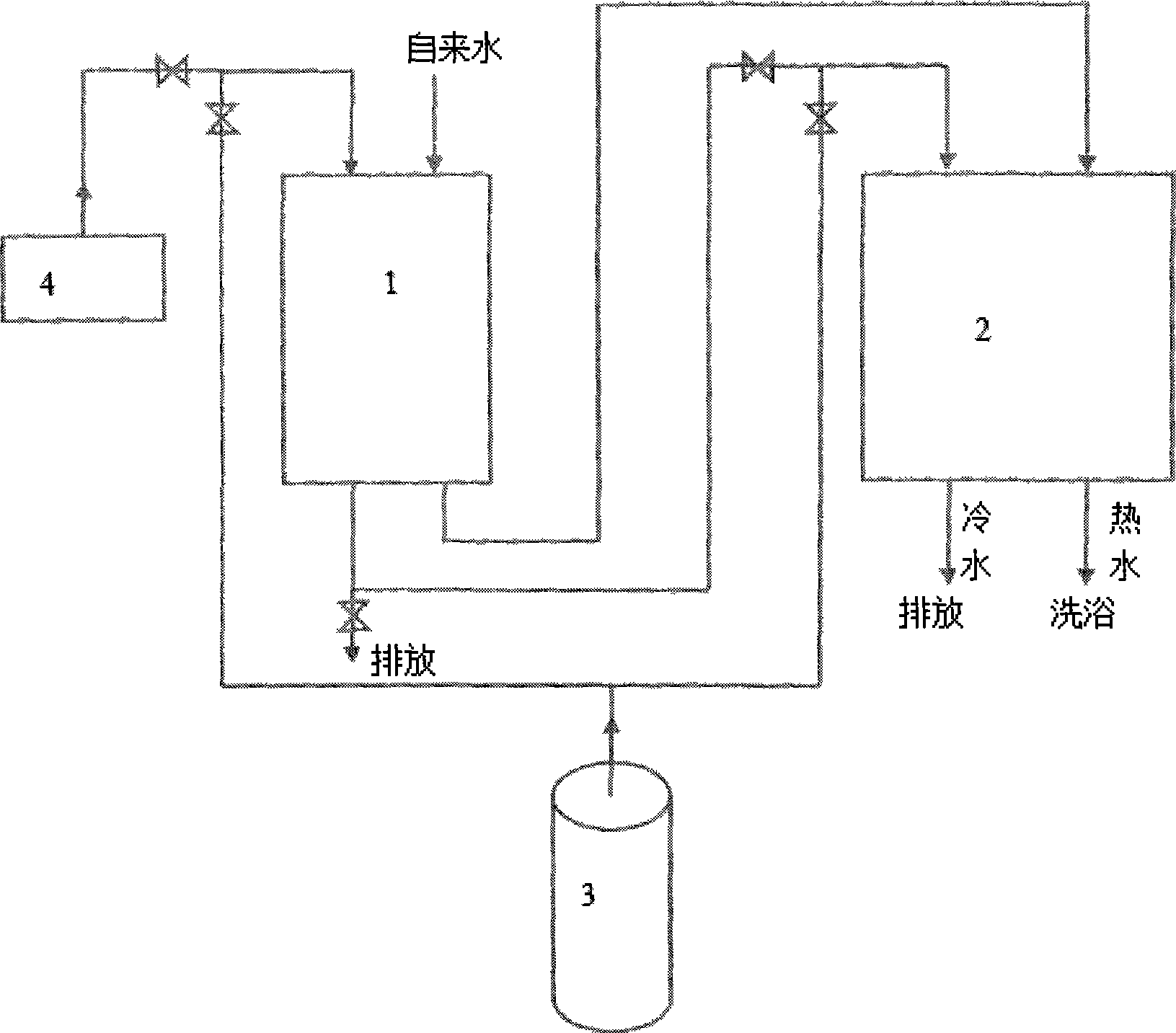

　　一種利用蒸汽發生器的污水再利用換熱系統，包括板式換熱器和水源熱泵， 所述板式換熱器通過第一管道和第二管道與水源熱泵連接，所述在板式換熱器 與水源熱泵連接的第三管道處設有蒸汽發生器。

　　進一步，板式換熱器的上端還設有進水口。

　　進一步，板式換熱器的上端還連接有污水池，所述污水池通過管道與板式換 熱器連接，所述管道還設有第一開關閥門。

　　進一步，所述第三管道的一端連接在污水池與板式換熱器連接的管道上，并 第三管道的一端設有第二開關閥門。

　　進一步，所述第三管道的另一端連接在板式換熱器與水源熱泵連接的第二管 道上，并在第三管道的另一端上設有第三開關閥門。

　　進一步，所述水源熱泵的下端設有冷水出口和熱水出口。

　　進一步，所述板式換熱器的第二管道上設有排放出口，排放出口通過閥門控 制。

　　本實用新型的有益效果是，本實用新型由于設置了蒸汽發生器，該蒸汽發生 器產生的熱蒸汽加壓送入換熱器內。由一端送入另一端排出，同時掛在內壁的 污物也一同排出。達到清洗換熱器的目的，該設備簡單環保省時省力，解決了 換熱器內壁污物掛壁的問題。
