申請日2014.10.15

　　公開(公告)日2015.04.15

　　IPC分類號C02F9/04

　　摘要

　　本實用新型公開一種生物課堂用廢水處理模擬裝置，包括箱體，箱體頂部安裝有活動上蓋，箱體內安裝有若干過濾板;所述的活動上蓋中安裝有試劑瓶。在此基礎上，過濾板為L型板，由豎板和橫板組成，豎板之間的距離不同，按照距離的1/2依次遞減，橫板為傾斜狀，傾斜角度為45°-60°;試劑瓶與活動上蓋之間設置有過濾裝置，過濾裝置為過濾絲網或者過濾棉;進液管以及出液管均為可伸縮管，伸縮的調整范圍為6cm-12cm;箱體為復合型，外側的材料使用鋁合金為材質，內部的材料使用不銹鋼為材質。本實用新型裝置結構簡單，教學操作方便，且制造成本低，試驗效果好，能夠提高學生對于水凈化的認識，確保了教學質量。


　　權利要求書

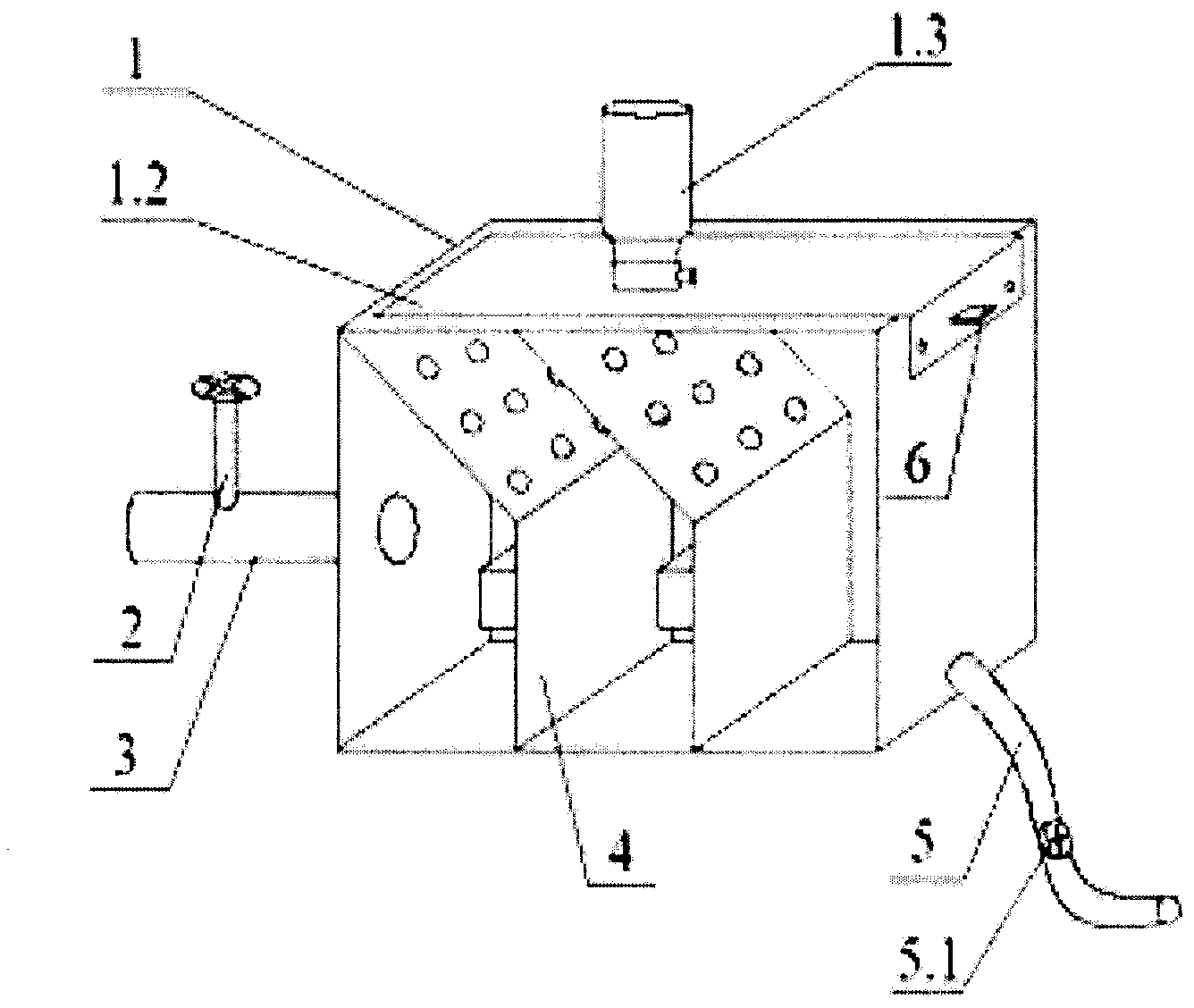

　　1.一種生物課堂用廢水處理模擬裝置，包括箱體(1)，箱體(1)頂部安裝有活動上蓋(1.2)，箱體(1)一端與進液管(3)連接，另一端與出液管(5)連接，其特征在于，箱體(1)內安裝有若干過濾板(4);所述的活動上蓋(1.2)中安裝有試劑瓶(1.3);

　　其特征在與，所述的過濾板(4)為L型板，由豎板和橫板組成，豎板之間的距離不同，按照距離的1/2依次遞減，橫板為傾斜狀，傾斜角度為45°-60°;

　　所述的試劑瓶(1.3)與活動上蓋(1.2)之間設置有過濾裝置，所述的過濾裝置為過濾絲網或者過濾棉;

　　所述的進液管(3)以及出液管(5)均為可伸縮管，伸縮的調整范圍為6cm-12cm;

　　所述的箱體(1)為復合型，外側的材料使用鋁合金為材質，內部的材料使用不銹鋼為材質。

　　2.根據權利要求1 所述的一種生物課堂用廢水處理模擬裝置，其特征在于，所述的進液管(3)上裝有進液閥門(2);所述的出液管(5)上裝有出液閥門(5.1)。

　　3.根據權利要求1或2所述的一種生物課堂用廢水處理模擬裝置，其特征在于，所述的活動上蓋(1.2)一端通過鉸鏈安裝在箱體(1)上，另一端接有L形板，所述L形板的一端安裝有擋塊(6)。

　　4.根據權利要求1或2所述的一種生物課堂用廢水處理模擬裝置，其特征在于，所述的試劑瓶(1.3)與活動上蓋(1.2)間安裝有控制閥門。

　　說明書

　　生物課堂用廢水處理模擬裝置

　　技術領域

　　本實用新型涉及一種凈化及處理裝置，特別涉及一種生物課堂用廢水處理模擬裝置，屬于水處理設備領域。

　　背景技術

　　生物學是一門特殊的學科，是一門專門研究生命現象和活動規律的自然科學，有生命的植物、細菌、真菌、病毒、動物、人，都是生物科學專門的研究對象。由此可見，生物課的地位和重要性是顯而易見的，它在中學生的課程中有生命性、實驗性和現代性等特點。

　　隨著生物行業的迅速發展，工業廢水的處理及排放也逐漸成為人們關注的焦點，如造紙、制藥等行業產生的廢水中多含有有機物質，如果該廢水未經處理直接排放，廢水中的有機物以懸浮或溶解狀態存在于污水中，會通過微生物的生物化學作用而分解，在其分解過程中消耗氧氣，造成水中溶解氧減少，影響魚類和其他水生生物的生長，若被人體飲用，會危害身體健康，然而如何能夠在生物的課堂中結合實際，對廢水進行模擬處理，提高學生對廢水危害的認識是目前生物教學的研究問題之一。

　　發明內容

　　針對上述現有技術存在的問題，本實用新型提供一種生物課堂用廢水處理模擬裝置，結構簡單，教學操作方便，且制造成本低，試驗效果好，能夠提高學生對于水凈化的認識，確保了教學質量。

　　為了實現上述目的，本實用新型采用的一種生物課堂用廢水處理模擬裝置，包括箱體，箱體頂部安裝有活動上蓋，箱體一端與進液管連接，另一端與出液管連接，箱體內安裝有若干過濾板;所述的活動上蓋中安裝有試劑瓶。

　　在此基礎上，過濾板為L型板，由豎板和橫板組成，豎板之間的距離不同，按照距離的1/2依次遞減，橫板為傾斜狀，傾斜角度為45°-60°;試劑瓶與活動上蓋之間設置有過濾裝置，過濾裝置為過濾絲網或者過濾棉;進液管以及出液管均為可伸縮管，伸縮的調整范圍為6cm-12cm;箱體為復合型，外側的材料使用鋁合金為材質，內部的材料使用不銹鋼為材質。

　　進一步，上板、下板分別以聚四氟乙烯為材質。

　　進一步，進液管上裝有進液閥門;出液管上裝有出液閥門。

　　進一步，活動上蓋一端通過鉸鏈安裝在箱體上，另一端接有L形板，所述L形板的一端安裝有擋塊。

　　進一步，試劑瓶與活動上蓋間安裝有控制閥門。

　　本實用新型的有益效果是：在生物課堂中，將含有有機雜質的廢水通入到箱體內，箱體內各過濾板中安裝的吸附包及板上開有的過濾孔，對有機雜質進行過濾、吸附處理，將有機雜質充分吸附，有效的起到廢水凈化處理作用;同時活動上蓋中裝有的試劑瓶可以向箱內添加化學試劑，對廢水進行反應處理，進一步除去廢水中的雜質;該裝置結構簡單，操作使用方便，制造成本低。

　　在此基礎上，過濾板為L型板，由豎板和橫板組成，豎板之間的距離不同，按照距離的1/2依次遞減，橫板為傾斜狀，傾斜角度為45°-60°，依次遞減，逐漸增強了過濾的力度，確保了過濾的效果;試劑瓶與活動上蓋之間設置有過濾裝置，過濾裝置為過濾絲網或者過濾棉，確保試劑的純度，保證了處理的效果;進液管以及出液管均為可伸縮管，伸縮的調整范圍為6cm-12cm，提高整體裝置的靈活性;箱體為復合型，外側的材料使用鋁合金為材質，內部的材料使用不銹鋼為材質，提高耐腐蝕性，降低維修和更換的成本。
