申請日2014.10.15

　　公開(公告)日2015.03.25

　　IPC分類號C02F11/12; G05B19/05

　　摘要

　　本發明公開了一種污泥壓榨設備自動進泥控制系統及控制方法。控制系統包括污泥壓榨設備、壓力傳感器、進泥泵和PLC自動進泥控制系統，設備增設濕度傳感器，濕度傳感器依次通過模擬接線盒、AD模數轉換模塊和專用電纜與PLC自動進泥控制系統連接。控制方法：設備在啟動自動進泥系統時開啟進泥泵，同時壓力傳感器反饋壓力數值，當壓力不大于設定數值則繼續進泥，當壓力大于設定數值則停止進泥一段時間再繼續進泥;在這個過程中濕度傳感器向系統反饋污泥濕度值，當濕度大于設定值系統繼續循環進泥;當濕度達設定值自動進泥停止。本發明通過檢測壓榨設備中的污泥含水率來判斷自動進泥是否可以結束，不用人主觀介入，最終使設備的出泥含水率控制在一定值。


　　權利要求書

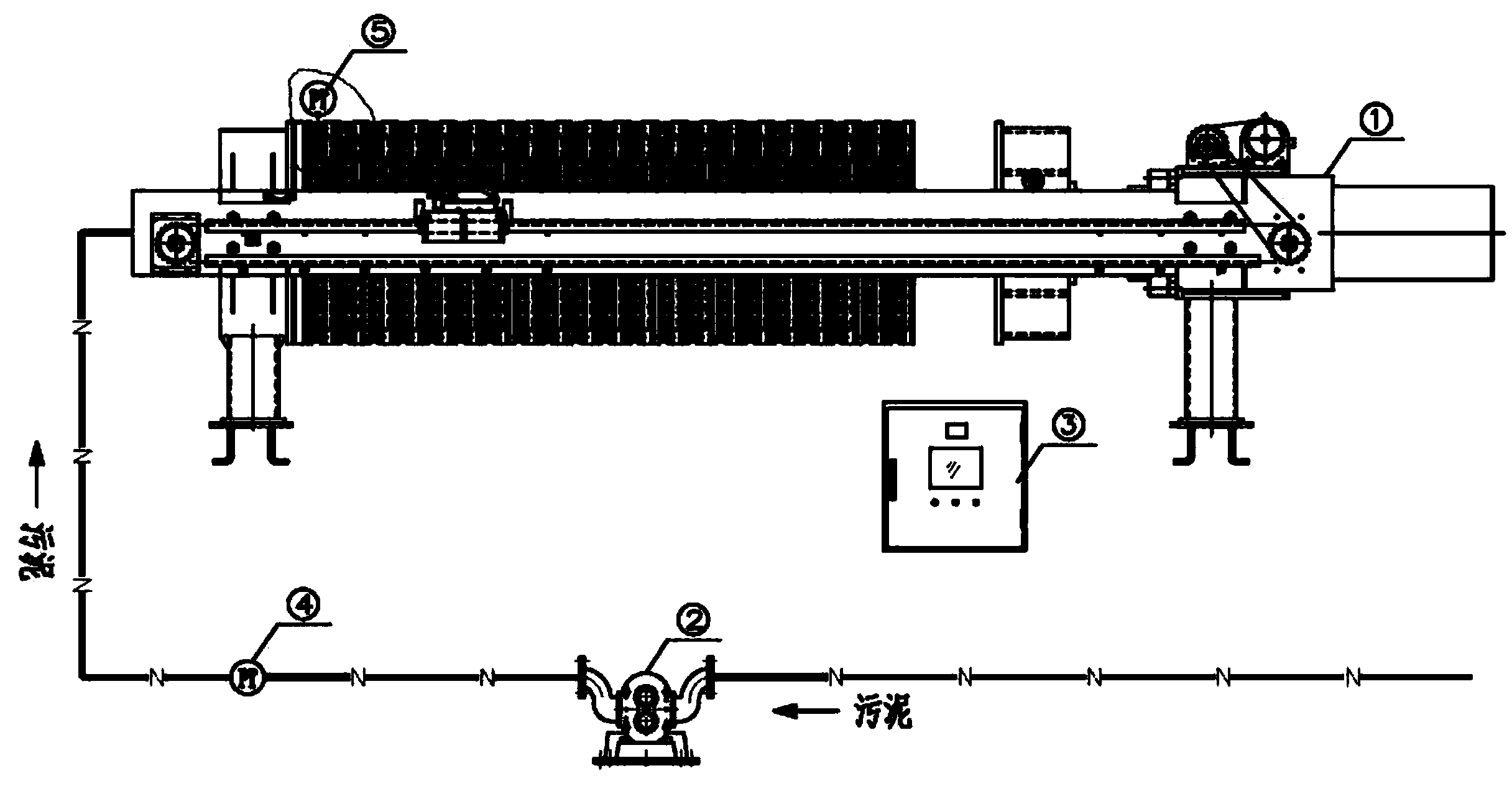

　　1.一種污泥壓榨設備自動進泥控制系統，它包括污泥壓榨設備、 壓力傳感器、進泥泵，以及PLC自動進泥控制系統，其特征在于，污 泥壓榨設備上增設了濕度傳感器，濕度傳感器依次通過模擬接線盒、 AD模數轉換模塊和RS-485專用電纜與PLC自動進泥控制系統連接。

　　2.一種如權利要求1所述的污泥壓榨設備自動進泥控制系統的 自動進泥控制方法，其特征在于，污泥壓榨設備在啟動PLC自動進泥 控制系統時開啟進泥泵，同時壓力傳感器反饋壓力數值，當壓力值不 大于設定數值則繼續進泥，當壓力值大于設定數值則停止進泥一段時 間再繼續進泥;在這個過程中濕度傳感器向系統反饋污泥濕度值即進 泥含水率，當濕度值大于設定數值時，系統繼續循環進泥;當濕度值 達到設定數值時，自動進泥停止。

　　3.如權利要求2所述的污泥壓榨設備自動進泥控制系統的自動 進泥控制方法，其特征在于，污泥壓榨設備在啟動PLC自動進泥控制 系統時開啟進泥泵，同時壓力傳感器反饋壓力數值，此時的壓力會維 持在0.1MPa以下，繼續進泥，當污泥壓榨設備腔體充滿污泥時，壓 力會迅速上升到設定壓力0.6MPa～0.7MPa，此時停止進泥泵1～2分 鐘并檢測污泥壓榨設備腔體內的污泥濕度值即進泥含水率;當腔體內 的污泥濕度值大于設定數值70%～75%時，系統繼續循環進泥;當濕 度值達到設定數值70%～75%時，自動進泥控制系統停止。

　　4.如權利要求3所述的污泥壓榨設備自動進泥控制系統的自動 進泥控制方法，其特征在于，污泥壓榨設備在啟動PLC自動進泥控制 系統時開啟進泥泵，同時壓力傳感器反饋壓力數值，此時的壓力會維 持在0.1MPa以下，繼續進泥，當污泥壓榨設備腔體充滿污泥時，壓 力會迅速上升到設定壓力0.6MPa，此時停止進泥泵1～2分鐘并檢測 污泥壓榨設備腔體內的污泥濕度值即進泥含水率;當腔體內的污泥濕 度值大于設定數值75%時，系統繼續循環進泥;當濕度值達到75%時， 自動進泥控制系統停止。

　　5.如權利要求3所述的污泥壓榨設備自動進泥控制系統的自動 進泥控制方法，其特征在于，污泥壓榨設備在啟動PLC自動進泥控制 系統時開啟進泥泵，同時壓力傳感器反饋壓力數值，此時的壓力會維 持在0.1MPa以下，繼續進泥，當污泥壓榨設備腔體充滿污泥時，壓 力會迅速上升到設定壓力0.7MPa，此時停止進泥泵1～2分鐘并檢測 污泥壓榨設備腔體內的污泥濕度值即進泥含水率;當腔體內的污泥濕 度值大于設定數值70%時，系統繼續循環進泥;當濕度值達到70%時， 自動進泥控制系統停止。

　　說明書

　　污泥壓榨設備自動進泥控制系統及控制方法

　　技術領域

　　本發明屬于污泥處理技術領域，涉及一種污泥壓榨設備自動進泥 控制系統及控制方法。

　　背景技術

　　市面上現有的污泥壓榨設備普遍存在的問題是：經過壓榨設備處 理后的污泥含水率波動過大，不能滿足環保行業的規范要求。但問題 不能歸咎在污泥壓榨設備上，因為壓榨設備的體積壓縮比是固定的， 由出泥含水率計算公式(出泥含水率=進泥含水率x體積壓縮比) 可以看出，原因主要是進泥的含水率波動過大才導致出泥的含水率波 動大。而進泥的含水率主要受自動進泥系統控制，所以改變自動進泥 系統的控制方式對于出泥含水率的控制就顯得特別重要。

　　現在市面上的污泥壓榨設備的進泥系統一般采用壓力控制(如圖 2所示)。壓力控制是通過管道壓力傳感器控制進泥泵的啟/停，再 通過工作人員的經驗設定一個停止時間來結束這個循環，這一控制也 是最基本的控制，因為壓榨設備是采用彈簧結構，如果在進泥時不考 慮壓力控制，會出現彈簧受力過大而使泥水混合物溢出，所以自動進 泥系統不能缺少壓力控制。但是這種控制的缺點是需要人的主觀介 入，停止時間設定的大小直接影響出泥的含水率。

　　發明內容

　　本發明的目的在于克服現有技術的不足，提供一種污泥壓榨設備 自動進泥控制系統及控制方法。本發明旨在從進泥系統來解決污泥壓 榨設備污泥含水率波動過大問題，使出泥的含水率保持在一個預定的 范圍。

　　本發明的技術方案如下：

　　一種污泥壓榨設備自動進泥控制系統，它包括污泥壓榨設備、壓 力傳感器、進泥泵，以及PLC自動進泥控制系統，污泥壓榨設備上增 設了濕度傳感器，PLC自動進泥控制系統包含通過壓力傳感器控制進 泥泵的電路，還包含通過濕度傳感器控制進泥泵的電路，即PLC自動 進泥控制系統包含通過壓力傳感器和濕度傳感器同時控制進泥泵的 電路;濕度傳感器依次通過模擬接線盒、AD模數轉換模塊和RS-485 專用電纜與PLC自動進泥控制系統連接。

　　一種污泥壓榨設備自動進泥控制方法如下：污泥壓榨設備在啟動 PLC自動進泥控制系統時開啟進泥泵，同時壓力傳感器反饋壓力數值， 當壓力值不大于設定數值則繼續進泥，當壓力值大于設定數值則停止 進泥一段時間再繼續進泥;在這個過程中濕度傳感器向系統反饋污泥 濕度值即進泥含水率，當濕度值大于設定數值時，系統繼續循環進泥; 當濕度值達到設定數值時，自動進泥停止。

　　上述污泥壓榨設備自動進泥控制系統的具體控制過程如下：污泥 壓榨設備在啟動PLC自動進泥控制系統時開啟進泥泵，同時壓力傳感 器反饋壓力數值，此時的壓力會維持在0.1MPa以下，繼續進泥，當 污泥壓榨設備腔體充滿污泥時，壓力會迅速上升到設定壓力0.6MPa～ 0.7MPa，此時停止進泥泵1～2分鐘并檢測污泥壓榨設備腔體內的污 泥濕度值即進泥含水率;當腔體內的污泥濕度值大于設定數值70%～ 75%時，系統繼續循環進泥;當濕度值達到設定數值70%～75%時，自 動進泥控制系統停止。

　　本發明的有益效果：

　　本發明在原有的自動進泥系統中通過在壓榨設備上增加一個濕度 傳感器，使普通的采用壓力控制的自動進泥系統變成了采用壓力+濕 度同時控制的自行檢測污泥進泥含水率的自動進泥系統。

　　本發明的污泥壓榨設備自動進泥控制系統及控制方法的優點是： 在受壓力控制的同時又能自行檢測壓榨設備中的污泥含水率，通過檢 測壓榨設備中的污泥含水率來判斷自動進泥過程是否可以結束，不用 人的主觀介入同時又能保證進泥含水率在一個穩定值，最終使設備的 出泥含水率控制在一個穩定值。
