申請日2014.10.15

　　公開(公告)日2015.04.01

　　IPC分類號B01D35/14; B01D35/02

　　摘要

　　本實用新型公開了一種冷卻設備循環水處理系統，包括連通換熱器和機力塔的循環水主管道，還包括連通循環水主管道的支路管道，在所述支路管道上并聯有多個過濾器或沙濾罐，所述多個過濾器或沙濾罐的出水經過管道連通循環池，所述循環池通過管道連通換熱器;還包括測量過濾器或沙濾罐入水、出水壓力的傳感器。本實用新型的水處理系統，從循環水主管道將循環水引出一部分進入到并聯的多個過濾器或或沙濾罐中，對引出的循環水進行過濾，并根據壓力差合理選擇過濾器進行過濾，例如，當其中以個過濾器的濾芯被堵塞時，過濾器兩側的壓力不同，此時可以選擇另外的過濾器進行過濾。


　　權利要求書

　　1.一種冷卻設備循環水處理系統，包括連通換熱器和機力塔的循環水 主管道，其特征在于：還包括連通循環水主管道的支路管道，在所述支路 管道上并聯有多個過濾器或沙濾罐，所述多個過濾器或沙濾罐的出水經過 管道連通循環池，所述循環池通過管道連通換熱器;還包括測量過濾器或 沙濾罐入水、出水壓力的傳感器。

　　2.根據權利要求1所述的水處理系統，其特征在于：在所述換熱器或 沙濾罐的出水口設置反沖洗管道。

　　3.根據權利要求1或2所述的水處理系統，其特征在于：在所述換熱 器或沙濾罐的入水口設置反沖洗管道。

　　4.根據權利要求1所述的水處理系統，其特征在于：所述過濾器或沙 濾罐的數量為兩個。

　　說明書

　　一種冷卻設備循環水處理系統

　　技術領域

　　本實用新型涉及一種水處理系統，更準確地說，涉及一種冷卻設備的 循環水處理系統。

　　背景技術

　　設備冷卻循環水運行過程中主要產生的問題：

　　(1)水垢：循環水在冷卻過程中蒸發，使水中含鹽濃度增高，超過某 些鹽類的溶解度而沉淀形成水垢，大大的降低了傳熱效率。

　　(2)污垢：污垢主要由水中的有機物、微生物菌落和分泌物、泥沙、 粉塵等構成，垢的質地松軟，不僅降低傳熱效率而且還引起垢下腐蝕，縮 短設備使用壽命。

　　(3)腐蝕：循環水對換熱設備的腐蝕，產生的原因有設備制造缺陷、 水中充足的氧氣、水中腐蝕性離子(Cl-、Fe2+、Cu2+)以及微生物分泌的 黏液所生成的污垢等因素。

　　(4)微生物粘泥：循環水溶有充氧氣、合適溫度及富養條件，很適合 微生物的生長繁殖，如不及時控制將迅速導致水質惡化、發臭、變黑，冷 卻塔大量黏垢沉積甚至堵塞，冷卻散熱效果大幅下降，設備腐蝕加劇。

　　現有主要處理方案主要有：冷卻循環水適當加藥處理，定期清理或排 放置換、設備前加過濾器。加藥藥劑主要藥劑有：有機阻垢劑、緩蝕劑、 殺菌滅藻劑。運行一定周期，檢修時排除循環水，清理積累的淤泥，及設 備換熱接觸面上的積垢。定期置換，排放循環水，加新水進行置換。設備 前加濾網，過濾一定粒徑的物質，防止堵塞管路，影響受熱交換。

　　上述方法存在以下問題：

　　1、加藥處理后，循環水中雖然積垢能延緩，但物質始終溶于水中，并 且隨著濃度增加，也影響傳熱效果。

　　2、定期處理，必須要等一定的運行周期，排掉大量的水資源，占用勞 動資源。

　　3、定期置換，也需要大量的水資源，控制不好浪費嚴重。

　　4、設備前加濾網，能阻擋較大的較大粒徑的物質，對溶于水的物質， 起不到任何效果。

　　實用新型內容

　　本實用新型為了解決現有技術中存在的問題，提供了一種冷卻設備循 環水處理系統。

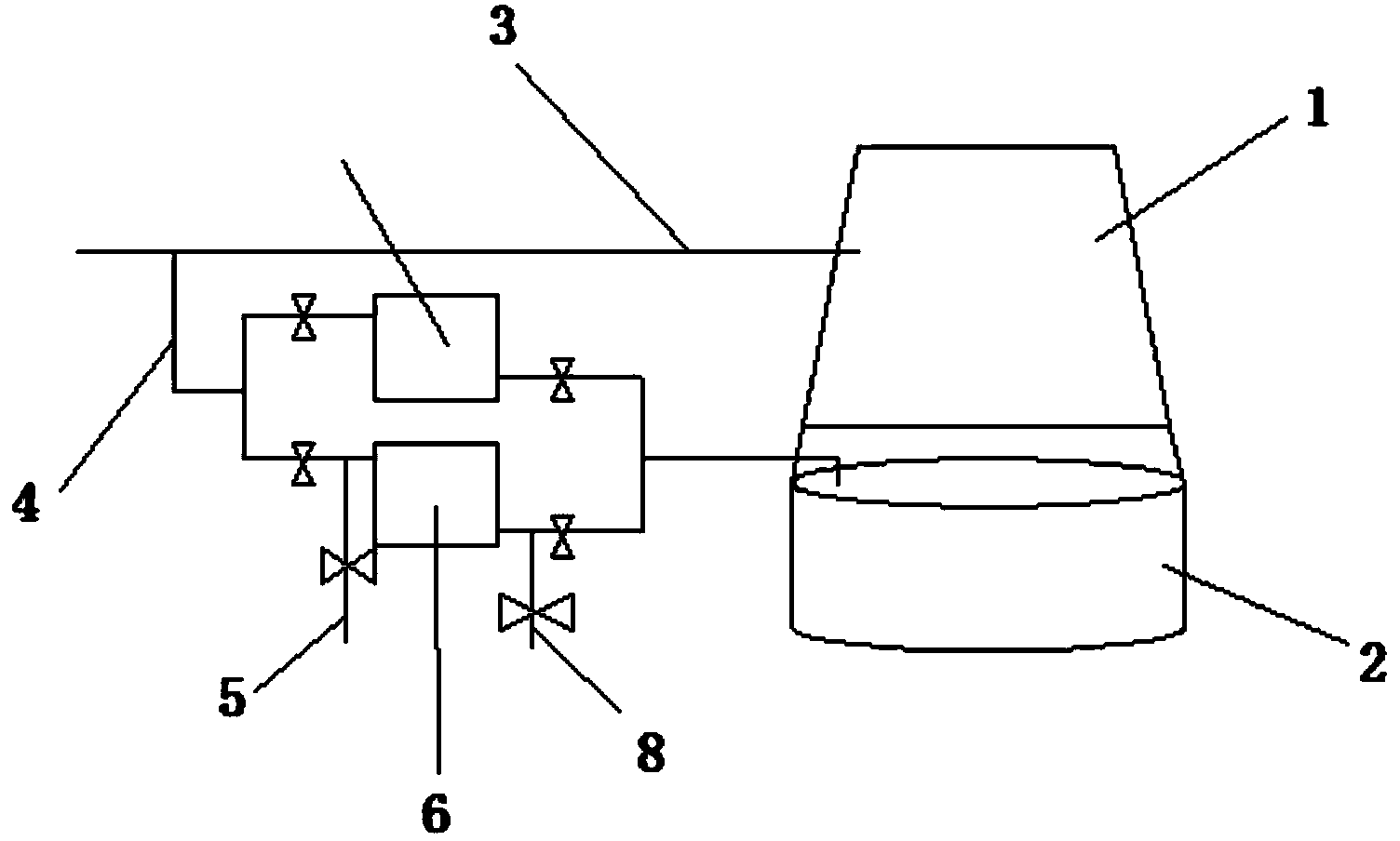

　　為了實現上述的目的，本實用新型的技術方案是：一種冷卻設備循環 水處理系統，包括連通換熱器和機力塔的循環水主管道，還包括連通循環 水主管道的支路管道，在所述支路管道上并聯有多個過濾器或沙濾罐，所 述多個過濾器或沙濾罐的出水經過管道連通循環池，所述循環池通過管道 連通換熱器;還包括測量過濾器或沙濾罐入水、出水壓力的傳感器。

　　優選的是，在所述換熱器或沙濾罐的出水口設置反沖洗管道。

　　優選的是，在所述換熱器或沙濾罐的入水口設置反沖洗管道。

　　優選的是，所述過濾器或沙濾罐的數量為兩個。

　　本實用新型的水處理系統，從循環水主管道將循環水引出一部分進入 到并聯的多個過濾器或或沙濾罐中，對引出的循環水進行過濾，并根據壓 力差合理選擇過濾器進行過濾，例如，當其中以個過濾器的的濾芯被堵塞 時，過濾器兩側的壓力不同，此時可以選擇另外的過濾器進行過濾。
