申請日2015.08.20

　　公開(公告)日2015.12.30

　　IPC分類號C02F1/78; C02F9/04

　　摘要

　　一體化醫療污水消毒裝置，涉及污水處理。設有污水收集池、過濾網、水流開關、臭氧機、臭氧混合器和電控系統;所述收集池的污水進口通過污水管道外接洗手池，過濾網設在收集池內，收集池的底部設有過濾水出口，過濾水出口通過水流開關接臭氧混合器的過濾水入口，臭氧機的臭氧出氣口接臭氧混合器的臭氧進口，臭氧混合器的達標排放口排放達標消毒處理水，電控系統與水流開關、臭氧機電連接。具有對場地要求低、設備占地面積小、自動化程度高、無需專人值守、消毒效果好等優點。

　　權利要求書

　　1.一體化醫療污水消毒裝置，其特征在于設有污水收集池、過濾網、水流開關、臭氧機、 臭氧混合器和電控系統;

　　所述收集池的污水進口通過污水管道外接洗手池，過濾網設在收集池內，收集池的底部 設有過濾水出口，過濾水出口通過水流開關接臭氧混合器的過濾水入口，臭氧機的臭氧出氣 口接臭氧混合器的臭氧進口，臭氧混合器的達標排放口排放達標消毒處理水，電控系統與水 流開關、臭氧機電連接。

　　說明書

　　一體化醫療污水消毒裝置

　　技術領域

　　本實用新型涉及污水處理，尤其是涉及一種一體化醫療污水消毒裝置。

　　背景技術

　　現有的醫療污水消毒設備多采用二氧化氯發生器，因為二氧化氯消毒需要停留1.5h以 上，首先需要一個較大的消毒池，許多小型診所設在二樓以上的位置，不具備挖消毒池的條 件。二氧化氯的原料采用鹽酸和氯酸鈉，其中鹽酸屬于公安局重點管控危險品，采購需要申 請，程序煩瑣，加上儲存不方便，有刺激性氣味和強腐蝕性;氯酸鈉不穩定，當與磷、硫及 有機物混合受撞擊時，易發生燃燒和爆炸，易吸潮結塊，有毒。雖然消毒效果好，但是對安 裝條件要求高，管理不方便。

　　發明內容

　　本實用新型的目的在于提供一種一體化醫療污水消毒裝置。

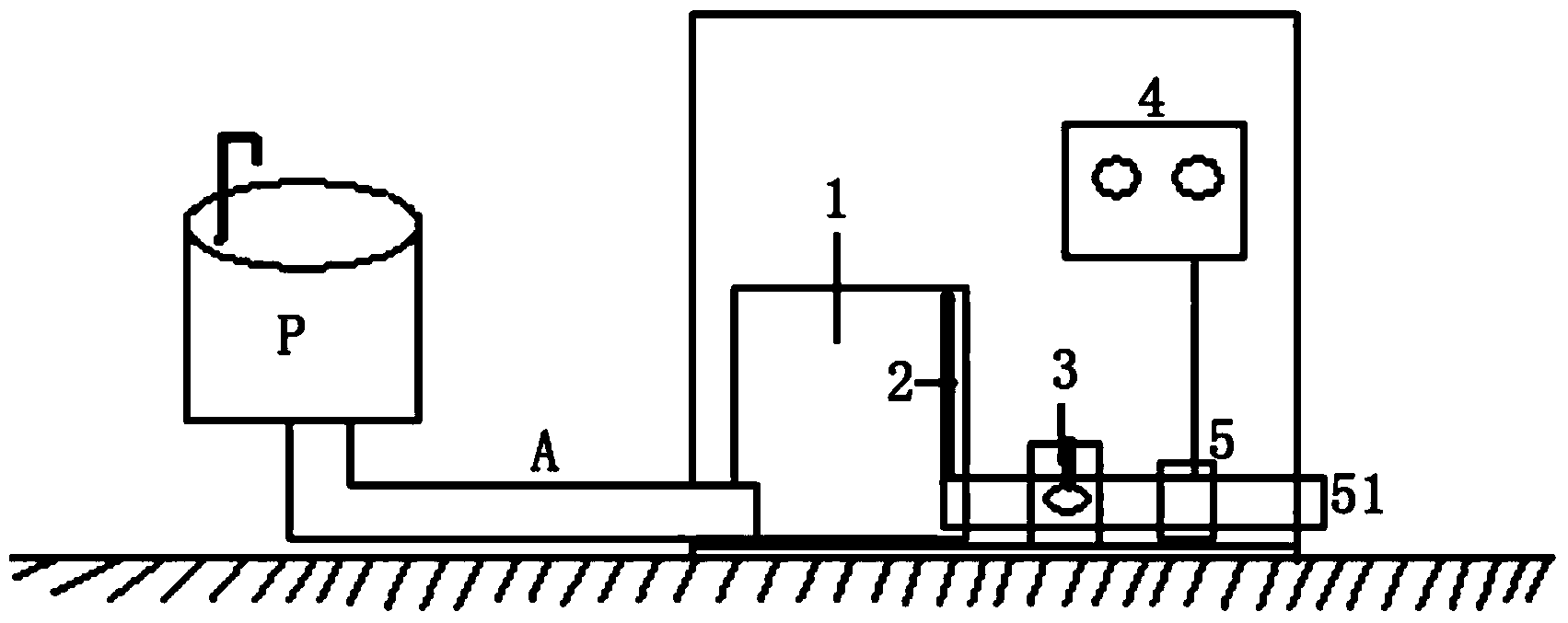

　　本實用新型設有污水收集池、過濾網、水流開關、臭氧機、臭氧混合器和電控系統;

　　所述收集池的污水進口通過污水管道外接洗手池，過濾網設在收集池內，收集池的底部 設有過濾水出口，過濾水出口通過水流開關接臭氧混合器的過濾水入口，臭氧機的臭氧出氣 口接臭氧混合器的臭氧進口，臭氧混合器的達標排放口排放達標消毒處理水，電控系統與水 流開關、臭氧機電連接。

　　本實用新型采用臭氧消毒技術，臭氧(O3)是氧氣(O2)的同素異形體，它是一種具有特殊 氣味的淡藍色氣體，其分子結構呈三角形，鍵角為116°，其密度是氧氣的1.5倍，在水中 的溶解度是氧氣的10倍。臭氧是一種強氧化劑，它在水中的氧化還原電位為2.07eV，僅次 于氟(2.5eV)，其氧化能力高于氯(1.36eV)和二氧化氯(1.5eV)，能破壞分解細菌的細胞 壁，很快地擴散透進細胞內，氧化分解細菌內部氧化葡萄糖所必須的葡萄糖氧化酶等，也可 以直接與細菌、病毒發生作用，破壞細胞、核糖核酸(RNA)，分解脫氧核糖核酸(DNA)、RNA、 蛋白質、脂質類和多糖等大分子聚合物，使細菌的代謝和繁殖過程遭到破壞。細菌被臭氧殺 死是由細胞膜的斷裂所致，這一過程被稱為細胞消散，是由于細胞質在水中被粉碎引起的， 在消散的條件下細胞不可能再生。應當指出，與次氯酸類消毒劑不同，臭氧的殺菌能力不受 pH值變化和氨的影響，其殺菌能力比氯大600～3000倍，它的滅菌、消毒作用幾乎是瞬時發 生的，在水中臭氧濃度0.3～2mg/L時，0.5～1min內就可以致死細菌。達到相同滅菌 效果(如使大腸桿菌殺滅率達99%)所需臭氧水藥劑量僅是氯的0.0048%。另外，具有對場地 要求低、設備占地面積小、自動化程度高、無需專人值守、消毒效果好等優點。
