申請日2015.08.20

　　公開(公告)日2015.12.30

　　IPC分類號C02F1/50

　　摘要

　　一體化污水加藥消毒裝置，涉及污水處理。提供一種消毒時間可控、消毒徹底的小型一體化污水加藥消毒裝置。設有污水提升泵、污水調節池、污水消毒池、計量加藥泵、消毒箱;所述污水調節池與污水消毒池之間設有調節池出水閥門，所述污水調節池設有調節池溢流口、高液位控制器、低液位控制器，所述污水消毒池底部兩側分別設取水質樣閥和消毒池時控閥門，所述污水消毒池頂部兩側分別設置高液位指示器和消毒池溢流口，所述消毒箱的底部設有低液位指示器，消毒箱的頂部通過管道與外界水源連接，所述管道上設有球閥。

　　權利要求書

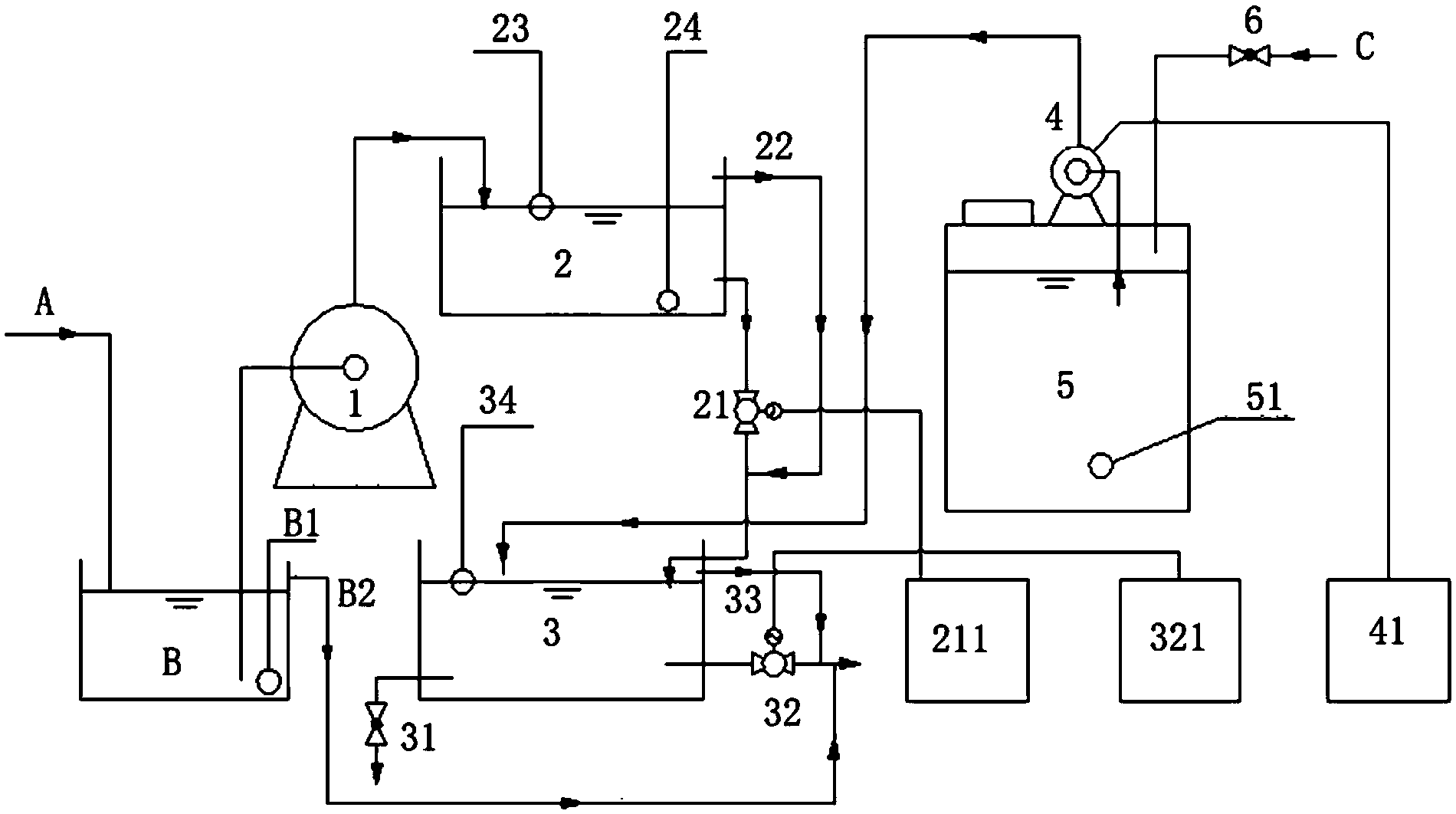

　　1.一體化污水加藥消毒裝置，其特征在于設有污水提升泵、污水調節池、污水消毒池、 計量加藥泵、消毒箱;所述污水消毒池位于污水調節池下方，所述消毒箱位于污水調節池右 側，所述污水提升泵、污水調節池、污水消毒池、計量加藥泵和消毒箱之間通過管道連接; 所述污水調節池與污水消毒池之間設有調節池出水閥門，調節池出水閥門與調節池出水閥門 時控器電連接;所述計量加藥泵設于消毒箱的頂部，所述計量加藥泵與加藥泵時控器電連接;

　　所述污水調節池設有調節池溢流口、高液位控制器、低液位控制器，所述調節池溢流口 通過管道與污水消毒池連接;

　　所述污水消毒池底部兩側分別設取水質樣閥和消毒池時控閥門，所述污水消毒池頂部兩 側分別設置高液位指示器和消毒池溢流口，所述消毒池溢流口通過管道與收集池的溢流口連 接，所述消毒池時控閥門分別與消毒池時控器和出水管連接;

　　所述消毒箱的底部設有低液位指示器，消毒箱的頂部通過管道與外界水源連接，所述管 道上設有球閥。

　　說明書

　　一體化污水加藥消毒裝置

　　技術領域

　　本實用新型涉及污水處理，尤其是涉及一種小型一體化污水加藥消毒裝置。

　　背景技術

　　現有污水消毒裝置一般只有一個消毒池，因此在消毒的同時，污水還在不斷流入進來， 造成已經消毒的污水和未經消毒的污水混合在一起，按照加氯消毒的要求，污水中余氯的含 量必須達到2～10ppm，且停留時間不低于1.5h以上，雖然占地面積較小，成本較低，但是 消毒不徹底，造成部分污水消毒不徹底，就流入市政管道，造成環境污染。

　　發明內容

　　本實用新型的目的在于提供一種消毒時間可控、消毒徹底的小型一體化污水加藥消毒裝 置。

　　本實用新型設有污水提升泵、污水調節池、污水消毒池、計量加藥泵、消毒箱;所述污 水消毒池位于污水調節池下方，所述消毒箱位于污水調節池右側，所述污水提升泵、污水調 節池、污水消毒池、計量加藥泵和消毒箱之間通過管道連接;所述污水調節池與污水消毒池 之間設有調節池出水閥門，調節池出水閥門與調節池出水閥門時控器電連接;所述計量加藥 泵設于消毒箱的頂部，所述計量加藥泵與加藥泵時控器電連接;

　　所述污水調節池設有調節池溢流口、高液位控制器、低液位控制器，所述調節池溢流口 通過管道與污水消毒池連接;

　　所述污水消毒池底部兩側分別設取水質樣閥和消毒池時控閥門，所述污水消毒池頂部兩 側分別設置高液位指示器和消毒池溢流口，所述消毒池溢流口通過管道與收集池的溢流口連 接，所述消毒池時控閥門分別與消毒池時控器和出水管連接;

　　所述消毒箱的底部設有低液位指示器，消毒箱的頂部通過管道與外界水源連接，所述管 道上設有球閥。

　　本實用新型的有益效果如下：

　　本實用新型自動化程度較高，消毒徹底，不需要土建，安裝及維護方便，尤其適用于小 型醫院及門診部的污水消毒處理;本實用新型設置一個調節池和消毒池，消毒池的污水通過 液位控制器定量，每次加同等量的二氧化氯或次氯酸鈉溶液，保證污水中的余氯濃度在2～ 10ppm范圍，再通過時間控制器來控制消毒池的污水排放時間，保證污水在消毒池的停留時 間不低于1.5h，達到徹底消毒效果。
