申請日2015.08.20

　　公開(公告)日2015.12.30

　　IPC分類號C02F1/62; C02F1/28

　　摘要

　　本實用新型公開了一種從污水中提取重金屬的裝置，包括檢測顯示屏、重金屬檢測裝置、輸入箱，所述檢測顯示屏輸入端連接著重金屬檢測裝置輸出端，所述重金屬檢測裝置設置在輸入箱內部，所述輸入箱內部安裝著粗過濾層，所述粗過濾層右邊設置有細過濾層，所述輸入箱輸出口連接著輸入閥門，所述輸入閥門右端連接著輸送管道輸入端，所述輸送管道輸出端連接著吸附箱輸入端，所述吸附箱(8)下方連接著活性炭箱。本實用新型通過重金屬檢測裝置檢測污水的重金屬含量，并用活性炭有效的吸附污水中的重金屬，凈化過程沒有有害物的輸出，既環保、成本低又效率高。

　　權利要求書

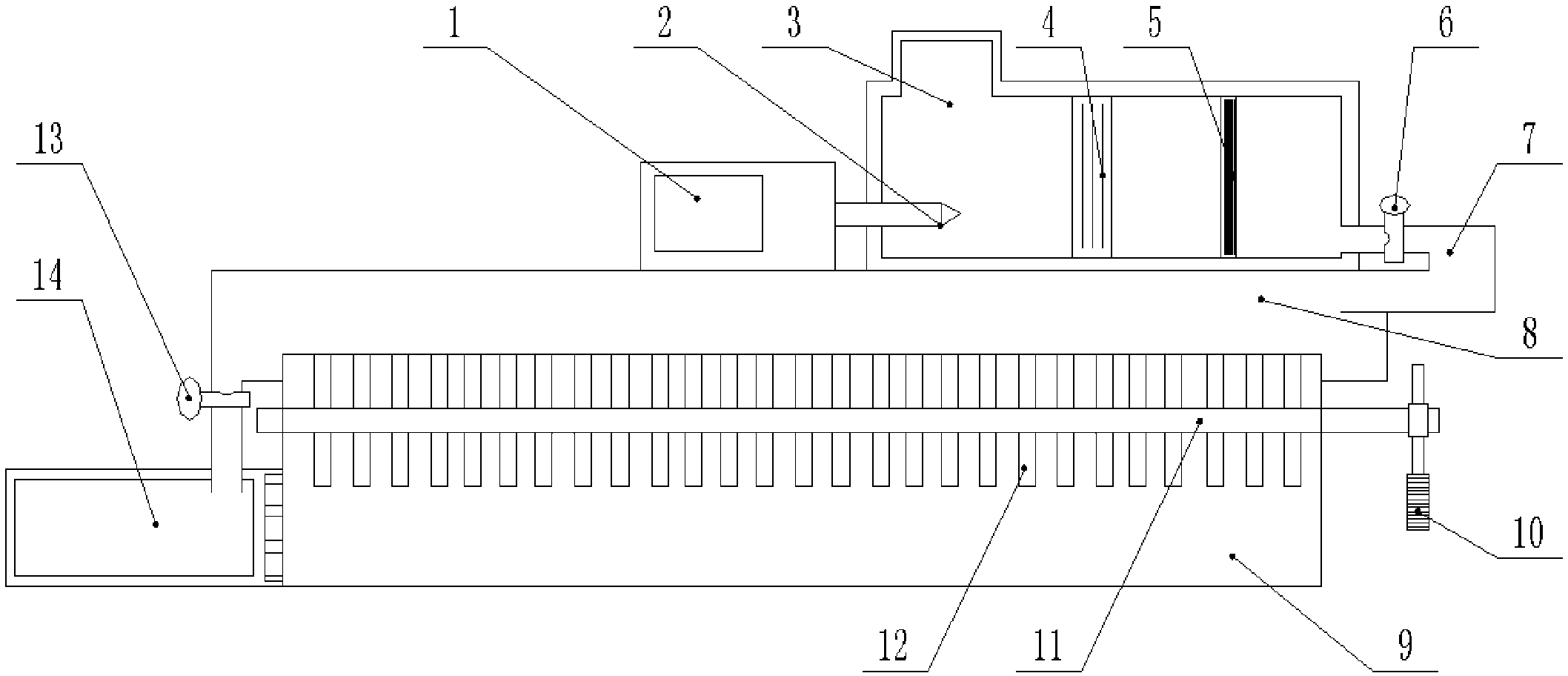

　　1.一種從污水中提取重金屬的裝置，包括檢測顯示屏(1)、重金屬檢測裝 置(2)、輸入箱(3)，其特征在于：所述檢測顯示屏(1)輸入端連接著重金屬檢 測裝置(2)輸出端，所述重金屬檢測裝置(2)設置在輸入箱(3)內部，所述輸入 箱(3)內部安裝著粗過濾層(4)，所述粗過濾層(4)右邊設置有細過濾層(5)， 所述輸入箱(3)輸出口連接著輸入閥門(6)，所述輸入閥門(6)右端連接著輸 送管道(7)輸入端，所述輸送管道(7)輸出端連接著吸附箱(8)輸入端，所 述吸附箱(8)下方連接著活性炭箱(9)。

　　2.根據權利要求1所述的一種從污水中提取重金屬的裝置，其特征在于： 所述活性炭箱(9)內安裝著切換活性炭桿(11)，所述切換活性炭桿(11)右 端安裝切換活性炭把手(10)。

　　3.根據權利要求2所述的一種從污水中提取重金屬的裝置，其特征在于： 所述切換活性炭桿(11)上安裝了活性炭(12)，所述吸附箱(8)輸入端設置 有輸出閥門(13)。

　　4.根據權利要求3所述的一種從污水中提取重金屬的裝置，其特征在于： 所述輸出閥門(13)輸入端連接著回收水箱(14)輸入端，所述回收水箱(14) 放置在活性炭箱(9)的左側。

　　說明書

　　一種從污水中提取重金屬的裝置

　　技術領域

　　本實用新型涉及一種提取重金屬的裝置，具體涉及一種從污水中提取重金 屬的裝置，屬于提取重金屬領域。

　　背景技術

　　礦冶、機械制造、化工、電子、儀表等工業中的許多生產過程中都產生重 金屬廢水，這些廢水嚴重影響著兒童和成人的身體健康乃至生命，若人體吸取 了過多的重金屬會危及生命，所以這些污水需要重金屬的提取及凈化。現在從 污水中提取的重金屬的方法有很多，如化學沉淀法、電解法、溶劑萃取分離、 生物處理法等。這些方法有很高的凈化效率，但是有很多缺點，比如化學沉淀 法往往出水濃度達不到要求，需作進一步處理，否則會造成二次污染。電解法 不適用于處理較低濃度的含重金屬離子的廢水，不適合廣泛使用。因為這些種 種的不足，以至于無法滿足現在工廠的要求，需要投資重金來處理重金屬的凈 化問題，這樣既成本變得非常高并且效果也變得很差。

　　針對上述不足，需要設計和開發一種從污水中提取重金屬的裝置，效率高， 能夠更方便、更實用。

　　實用新型內容

　　為了解決上述存在的問題，本實用新型提供一種從污水中提取重金屬的裝 置。不僅效率高而且使用起來也非常實用。

　　本發明的目的是通過以下技術手段實現的：

　　一種從污水中提取重金屬的裝置，包括檢測顯示屏、重金屬檢測裝置、輸 入箱，所述檢測顯示屏輸入端連接著重金屬檢測裝置輸出端，所述重金屬檢測 裝置設置在輸入箱內部，所述輸入箱內部安裝著粗過濾層，所述粗過濾層右邊 設置有細過濾層，所述輸入箱輸出口連接著輸入閥門，所述輸入閥門右端連接 著輸送管道輸入端，所述輸送管道輸出端連接著吸附箱輸入端，所述吸附箱(8) 下方連接著活性炭箱。

　　作為本實用新型的進一步優化方案，所述活性炭箱內安裝著切換活性炭桿， 所述切換活性炭桿右端安裝切換活性炭把手。

　　作為本實用新型的進一步優化方案，所述切換活性炭桿上安裝了活性炭， 所述吸附箱輸入端設置有輸出閥門。

　　作為本實用新型的進一步優化方案，所述輸出閥門輸入端連接著回收水箱 輸入端，所述回收水箱放置在活性炭箱的左側。

　　與現有的技術相比，本實用新型的有益效果是：本實用新型通過重金屬檢 測裝置檢測污水的重金屬含量，并用活性炭有效的吸附污水中的重金屬，凈化 過程沒有有害物的輸出，既環保、成本低又效率高。
