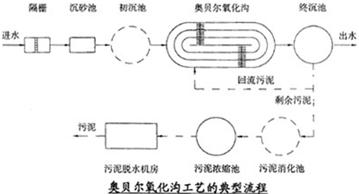

奧貝爾氧化溝典型工藝流程由下圖所示：

與其它形式的氧化溝一樣，奧貝爾氧化溝也具有工藝流程簡單的優點。對于中小規模的城市污水廠，一般可不設初次沉淀池和污泥消化池。懸浮狀有機物可在氧化溝內基本得到好氧穩定，這比設初沉池及單獨處理初沉污泥要簡便經濟。當然，合理的工藝流程必須按照實際情況經充分的技術經濟比較后確定。

奧貝爾氧化溝的預處理及污泥處理部分的流程與其他活性污泥法處理工藝相似，不再贅述。

奧貝爾氧化溝典型構造和流程

氧化溝本身的典型構造和流程見下圖：

奧貝爾氧化溝通常由三個同心的溝道組成，平面上為圓形或橢圓形。溝道之間采用隔墻分開，隔墻下部設有必要面積的通水窗口。溝道斷面形狀多為矩形或梯形。隔墻一般使用100-150毫米厚的現澆鋼筋混凝土構造。各溝道寬度由工藝設計確定，一般不大于9米。有效水深以4-4.3米為宜。

原污水和回流污泥可進入外、中、內三個溝道，通常均進入外溝道。出水自內溝道經中心島內的堰門排出，進入沉淀池。當脫氮要求較高時，可以增設內回流系統（由內溝道回流到外溝道），提高反硝化程度。
