公布日：2024.03.22

申請日：2024.02.19

分類號：C02F1/00(2023.01)I;B01D29/085(2006.01)I;B01D29/64(2006.01)I;C02F1/52(2023.01)I;B08B1/16(2024.01)I;B08B1/32(2024.01)I

摘要

本發明公開了一種電廠爐渣的污水處理裝置，具體涉及污水處理裝置技術領域，包括外殼，所述外殼的上端設置有進水管，所述外殼的上部滑動安裝有用于收集爐渣的收集箱，所述外殼的中部滑動安裝有用于收集雜質的收集框，所述外殼的內腔上部設置有篩分裝置，所述外殼的內腔中部設置有反應裝置，所述反應裝置的內腔中部設置有用于輸送藥劑的輸送機構。本發明所述的一種電廠爐渣的污水處理裝置，進入到反應裝置內腔中的污水和藥劑反應時，反應完畢的污水向上運動，從限位環流入到外殼的內腔下部，而反應產生的沉淀物則在自身重力的作用下沉積在隔板二的上端，不必通過對污水進行靜置來分離污水中的雜質，提高了污水處理的速度。

權利要求書

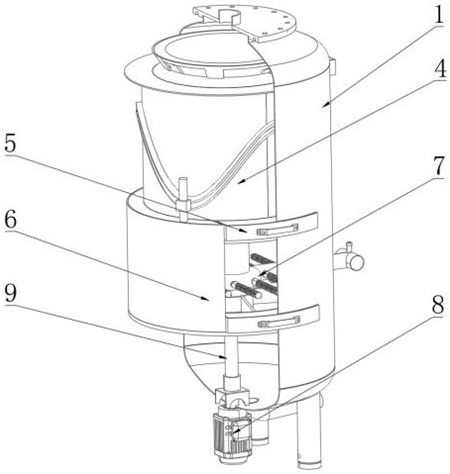

1.一種電廠爐渣的污水處理裝置，包括外殼（1），其特征在于：所述外殼（1）的上端設置有進水管（2），所述外殼（1）的上部滑動安裝有用于收集爐渣的收集箱（3），所述外殼（1）的中部滑動安裝有用于收集雜質的收集框（5），所述外殼（1）的內腔上部設置有篩分裝置（4），所述外殼（1）的內腔中部設置有反應裝置（6），所述反應裝置（6）的內腔中部設置有用于輸送藥劑的輸送機構（7），所述外殼（1）的下端設置有電機（8），所述電機（8）的輸出端設置有傳動輥（9），所述傳動輥（9）的上端延伸至外殼（1）的內腔上部，所述外殼（1）的下端一側設置有出水管（10）；所述篩分裝置（4）包括支撐環（41），所述支撐環（41）的外側表面與外殼（1）的內腔上部轉動連接，所述支撐環（41）的下端外側設置有防護板（42），所述防護板（42）的內側表面設置有支撐架（44），所述支撐架（44）的上部與支撐環（41）的下端內側固定連接，所述支撐架（44）的下端與傳動輥（9）的上端固定連接，所述支撐環（41）的中部設置有篩分機構（45），所述支撐環（41）的上端靠近收集箱（3）的一側設置有清掃板（46），所述清掃板（46）遠離篩分機構（45）的一端與外殼（1）的內腔表面上部固定連接，所述清掃板（46）與收集箱（3）相適配使用；所述篩分機構（45）包括篩分斗（451），所述篩分斗（451）的上端與外殼（1）的頂壁中部固定連接，所述篩分斗（451）的上部開設有多個排渣孔（452），所述篩分斗（451）的內側表面上部設置有防護環（456），所述篩分斗（451）的外側表面上部設置有連接環（453），所述連接環（453）的上沿與排渣孔（452）的下沿齊平，所述連接環（453）的下端與支撐環（41）的上端內側轉動連接，所述篩分斗（451）的內腔中部設置有固定桿（454），所述固定桿（454）的下端延伸至篩分斗（451）的下部，所述固定桿（454）的下端與支撐架（44）的上端固定連接，所述固定桿（454）的外表面固定安裝有螺旋桿（455），所述螺旋桿（455）的外側表面與篩分斗（451）的內腔表面貼合；所述螺旋桿（455）的上部延伸至篩分斗（451）與防護環（456）之間的空隙內，且所述螺旋桿（455）的上部略高于排渣孔（452）的下沿；所述反應裝置（6）包括有隔板一（61），所述隔板一（61）的下方設置有隔板二（62），所述隔板一（61）與隔板二（62）均固定安裝于外殼（1）的內腔中部，所述隔板一（61）的中部與傳動輥（9）的外表面中部轉動連接，所述隔板二（62）的上端中部設置有限位環（65），所述限位環（65）的內腔與外殼（1）的內腔下部相通，所述隔板一（61）和隔板二（62）的上端均設置有清潔件（63），所述隔板一（61）的外側表面設置有推動機構（64），所述推動機構（64）固定安裝于外殼（1）的內腔中部，所述推動機構（64）的下端與隔板二（62）的上端固定連接，所述推動機構（64）的上端內側與防護板（42）的下端轉動連接；位于上部的所述清潔件（63）固定安裝于傳動輥（9）外表面上，位于下部的所述清潔件（63）與限位環（65）的外表面下部轉動連接，位于下部的所述清潔件（63）的下端中部延伸至隔板二（62）的下端，位于下部的所述清潔件（63）的內側表面下部固定安裝于傳動輥（9）的外表面上；所述推動機構（64）包括U形框（641），所述U形框（641）的內側表面上部陣列開設有濾孔（642），多個所述濾孔（642）位于隔板一（61）的上方，所述U形框（641）的內腔下部設置有U形板（643），所述U形板（643）的上端設置有多個連接桿（644），多個所述連接桿（644）上端延伸至U形框（641）的上部，所述連接桿（644）的外表面上部設置有滾輪（646），所述滾輪（646）滑動安裝于波浪形滑道（43）的內腔中部，所述U形板（643）的中部與U形框（641）的內側表面下部均陣列安裝有單向閥（645）。

2.根據權利要求1所述的一種電廠爐渣的污水處理裝置，其特征在于：所述收集框（5）包括弧形框架（51），所述弧形框架（51）與U形框（641）的開口處相適配使用，所述弧形框架（51）的內側表面一側設置有濾網（52），所述弧形框架（51）的內側表面另一側開設有進料孔（53）；兩個所述收集框（5）分別位于隔板一（61）和隔板二（62）的上端。

3.根據權利要求1所述的一種電廠爐渣的污水處理裝置，其特征在于：所述輸送機構（7）包括圓形管（71），所述圓形管（71）的內側表面與限位環（65）的外表面下部固定連接，所述圓形管（71）的外表面一側設置有連接管（72），所述連接管（72）遠離圓形管（71）的一端延伸至外殼（1）外部，所述圓形管（71）的外表面另一側設置有導管（74），所述圓形管（71）、連接管（72）與導管（74）的外表面兩側設置有多個分流管（73）。

發明內容

本發明的主要目的在于提供一種電廠爐渣的污水處理裝置，可以有效解決需要通過靜止將污水中的雜質分離出來，降低了污水的處理速度的問題。

為實現上述目的，本發明采取的技術方案為：

一種電廠爐渣的污水處理裝置，包括外殼，所述外殼的上端設置有進水管，所述外殼的上部滑動安裝有用于收集爐渣的收集箱，所述外殼的中部滑動安裝有用于收集雜質的收集框，所述外殼的內腔上部設置有篩分裝置，所述外殼的內腔中部設置有反應裝置，所述反應裝置的內腔中部設置有用于輸送藥劑的輸送機構，所述外殼的下端設置有電機，所述電機的輸出端設置有傳動輥，所述傳動輥的上端延伸至外殼的內腔上部，所述外殼的下端一側設置有出水管。

優選的，所述篩分裝置包括支撐環，所述支撐環的外側表面與外殼的內腔上部轉動連接，所述支撐環的下端外側設置有防護板，所述防護板的內側表面設置有支撐架，所述支撐架的上部與支撐環的下端內側固定連接，所述支撐架的下端與傳動輥的上端固定連接，所述支撐環的中部設置有篩分機構，所述支撐環的上端靠近收集箱的一側設置有清掃板，所述清掃板遠離篩分機構的一端與外殼的內腔表面上部固定連接，所述清掃板與收集箱相適配使用。

優選的，所述篩分機構包括篩分斗，所述篩分斗的上端與外殼的頂壁中部固定連接，所述篩分斗的上部開設有多個排渣孔，所述篩分斗的內側表面上部設置有防護環，所述篩分斗的外側表面上部設置有連接環，所述連接環的上沿與排渣孔的下沿齊平，所述連接環的下端與支撐環的上端內側轉動連接，所述篩分斗的內腔中部設置有固定桿，所述固定桿的下端延伸至篩分斗的下部，所述固定桿的下端與支撐架的上端固定連接，所述固定桿的外表面固定安裝有螺旋桿，所述螺旋桿的外側表面與篩分斗的內腔表面貼合。

優選的，所述螺旋桿的上部延伸至篩分斗與防護環之間的空隙內，且所述螺旋桿的上部略高于排渣孔的下沿。

優選的，所述反應裝置包括有隔板一，所述隔板一的下方設置有隔板二，所述隔板一與隔板二均固定安裝于外殼的內腔中部，所述隔板一的中部與傳動輥的外表面中部轉動連接，所述隔板二的上端中部設置有限位環，所述限位環的內腔與外殼的內腔下部相通，所述隔板一和隔板二的上端均設置有清潔件，所述隔板一的外側表面設置有推動機構，所述推動機構固定安裝于外殼的內腔中部，所述推動機構的下端與隔板二的上端固定連接，所述推動機構的上端內側與防護板的下端轉動連接。

優選的，位于上部的所述清潔件固定安裝于傳動輥外表面上，位于下部的所述清潔件與限位環的外表面下部轉動連接，位于下部的所述清潔件的下端中部延伸至隔板二的下端，位于下部的所述清潔件的內側表面下部固定安裝于傳動輥的外表面上。

優選的，所述推動機構包括U形框，所述U形框的內側表面上部陣列開設有濾孔，多個所述濾孔位于隔板一的上方，所述U形框的內腔下部設置有U形板，所述U形板的上端設置有多個連接桿，多個所述連接桿上端延伸至U形框的上部，所述連接桿的外表面上部設置有滾輪，所述滾輪滑動安裝于波浪形滑道的內腔中部，所述U形板的中部與U形框的內側表面下部均陣列安裝有單向閥。

優選的，所述收集框包括弧形框架，所述弧形框架與U形框的開口處相適配使用，所述弧形框架的內側表面一側設置有濾網，所述弧形框架的內側表面另一側開設有進料孔；

兩個所述收集框分別位于隔板一和隔板二的上端。

優選的，所述輸送機構包括圓形管，所述圓形管的內側表面與限位環的外表面下部固定連接，所述圓形管的外表面一側設置有連接管，所述連接管遠離圓形管的一端延伸至外殼外部，所述圓形管的外表面另一側設置有導管，所述圓形管、連接管與導管的外表面兩側設置有多個分流管。

與現有技術相比，本發明具有如下有益效果：

本發明中，通過設置有篩分裝置，可將進入到外殼內腔中的污水進行初步過濾，并將分離出的較大爐渣導入到收集箱的內腔中進行收集，方便工作人員后續的處理工作，同時，節省工作人員對處理裝置的清理時間，提高了工作效率。

本發明中，通過設置有反應裝置，推動機構可對污水再次進行過濾，并將污水導入到隔板一和隔板二所組成空間的下部，使污水與輸送機構導入的藥劑充分反應，去除污水中溶于水的雜質，提高了裝置的可靠性，同時，上下兩側的清潔件可將隔板一和隔板二上端沉積的雜質進行清掃，并將雜質分別掃入到兩個收集框的內腔中進行收集，進一步提高了工作效率。

本發明中，通過篩分裝置和推動機構對污水進行多級過濾，避免了需要將污水靜止，以此將污水中的雜質分離處理，同時，進入到反應裝置內腔中的污水和藥劑反應時，反應完畢的污水向上運動，從限位環流入到外殼的內腔下部，而反應產生的沉淀物則在自身重力的作用下沉積在隔板二的上端，不必通過對污水進行靜置來分離污水中的雜質，提高了污水處理的速度。

本發明中，通過一個電機帶動篩分裝置和反應裝置同時運行，降低了裝置的制造成本。

（發明人：周惠亮）
