公布日：2023.08.29
申請日：2023.07.06
分類號：C02F11/147(2019.01)I;C02F11/121(2019.01)I;C02F11/15(2019.01)I
摘要
本發明公開了一種基于殼聚糖的污泥脫水系統，包括：供水設備、供泥設備、供藥設備、混合設備、供磁設備、脫水設備和污水處理設備，供水設備的輸出端分別與供泥設備、供藥設備、混合設備、供磁設備和脫水設備的輸入端連接，供水設備用于供水清洗設備，供泥設備和供藥設備的輸出端與混合設備的輸入端連接，供泥設備用于提供污泥，供藥設備用于提供殼聚糖，混合設備的輸出端與供磁設備的輸入端連接，供磁設備用于提供恒定磁場，供磁設備的輸出端與脫水設備的輸入端連接。本發明的有益效果是：能夠?qū)⒈晃勰嘈躞w包裹的內部水脫離，脫水效果好，且能夠降低擠壓脫水機的負荷，使脫水充分，最終出泥干度較高，能夠滿足現有市場對污泥高干度的要求。
權利要求書
1.一種基于殼聚糖的污泥脫水系統，其特征在于，包括：供水設備、供泥設備、供藥設備、混合設備、供磁設備、脫水設備和污水處理設備，所述供水設備的輸出端分別與供泥設備、供藥設備、混合設備、供磁設備和脫水設備的輸入端連接，所述供水設備用于供水清洗設備，所述供泥設備和供藥設備的輸出端與混合設備的輸入端連接，所述供泥設備用于提供污泥，所述供藥設備用于提供殼聚糖，所述混合設備的輸出端與供磁設備的輸入端連接，所述供磁設備用于提供恒定磁場，所述供磁設備的輸出端與脫水設備的輸入端連接，所述供泥設備、供藥設備、混合設備、供磁設備和脫水設備的輸出端與污水處理設備的輸入端連接，所述污水處理設備的輸出端與供水設備的輸入端連接。
2.根據權利要求1所述的一種基于殼聚糖的污泥脫水系統，其特征在于：所述脫水設備的輸出端與干泥輸送設備的輸入端連接，所述干泥輸送設備的輸出端與干泥收集設備的輸入端連接。
3.根據權利要求1所述的一種基于殼聚糖的污泥脫水系統，其特征在于：所述殼聚糖為磁性殼聚糖。
4.根據權利要求3所述的一種基于殼聚糖的污泥脫水系統，其特征在于磁性殼聚糖包括以下制備步驟：步驟一，混合：將殼聚糖與Fe3O4溶液混合，并加入氨水，得到混合溶液；步驟二，水浴：將步驟一中的混合溶液進行水浴，得到沉淀物；步驟三，洗滌：將步驟二中的沉淀物用蒸餾水反復洗滌至中性；得到中性沉淀物；步驟四，蒸干：將步驟三中的中性沉淀物水浴蒸干，得到磁性殼聚糖；步驟五，研磨：將步驟四中的磁性殼聚糖研磨成粉，得到粉狀磁性殼聚糖；步驟六，加酸：將步驟五中的粉狀磁性殼聚糖溶解于醋酸水溶液中，得到醋酸-磁性殼聚糖溶液。
5.根據權利要求4所述的一種基于殼聚糖的污泥脫水系統，其特征在于：所述步驟一中的混合溶液的pH值為9-10。
6.根據權利要求4所述的一種基于殼聚糖的污泥脫水系統，其特征在于：所述步驟二中的水浴溫度為50-70℃。
7.根據權利要求4所述的一種基于殼聚糖的污泥脫水系統，其特征在于：所述步驟四中的水浴蒸干溫度為50-70℃。
8.根據權利要求4所述的一種基于殼聚糖的污泥脫水系統，其特征在于：所述步驟六中的醋酸-磁性殼聚糖溶液中磁性殼聚糖的濃度為1-3g/L。
9.根據權利要求1所述的一種基于殼聚糖的污泥脫水系統，其特征在于：所述混合設備的攪拌時間為20-40min。
10.根據權利要求1所述的一種基于殼聚糖的污泥脫水系統，其特征在于：所述供磁設備提供恒定磁場的強度為20-40mT。
發明內容
本發明的目的在于提供一種基于殼聚糖的污泥脫水系統，能夠?qū)⒈晃勰嘈躞w包裹的內部水脫離，脫水效果好，且能夠降低擠壓脫水機的負荷，使脫水充分，最終出泥干度較高，能夠滿足現有市場對污泥高干度的要求。
為實現上述目的，本發明是采用以下技術方案實現的：

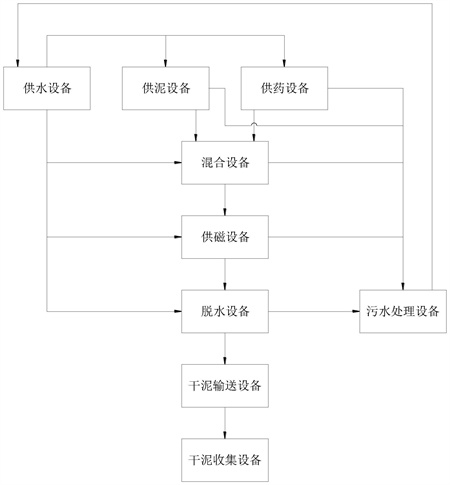

一種基于殼聚糖的污泥脫水系統，包括：供水設備、供泥設備、供藥設備、混合設備、供磁設備、脫水設備和污水處理設備，所述供水設備的輸出端分別與供泥設備、供藥設備、混合設備、供磁設備和脫水設備的輸入端連接，所述供水設備用于供水清洗設備，所述供泥設備和供藥設備的輸出端與混合設備的輸入端連接，所述供泥設備用于提供污泥，所述供藥設備用于提供殼聚糖，所述混合設備的輸出端與供磁設備的輸入端連接，所述供磁設備用于提供恒定磁場，所述供磁設備的輸出端與脫水設備的輸入端連接，所述供泥設備、供藥設備、混合設備、供磁設備和脫水設備的輸出端與污水處理設備的輸入端連接，所述污水處理設備的輸出端與供水設備的輸入端連接。
進一步地，所述脫水設備的輸出端與干泥輸送設備的輸入端連接，所述干泥輸送設備的輸出端與干泥收集設備的輸入端連接。
進一步地，所述殼聚糖為磁性殼聚糖。
進一步地，磁性殼聚糖包括以下制備步驟：
步驟一，混合：將殼聚糖與Fe3O4溶液混合，并加入氨水，得到混合溶液；
步驟二，水浴：將步驟一中的混合溶液進行水浴，得到沉淀物；
步驟三，洗滌：將步驟二中的沉淀物用蒸餾水反復洗滌至中性；得到中性沉淀物；
步驟四，蒸干：將步驟三中的中性沉淀物水浴蒸干，得到磁性殼聚糖；
步驟五，研磨：將步驟四中的磁性殼聚糖研磨成粉，得到粉狀磁性殼聚糖；
步驟六，加酸：將步驟五中的粉狀磁性殼聚糖溶解于醋酸水溶液中，得到醋酸-磁性殼聚糖溶液。
進一步地，所述步驟一中的混合溶液的pH值為9-10。
進一步地，所述步驟二中的水浴溫度為50-70℃。
進一步地，所述步驟四中的水浴蒸干溫度為50-70℃。
進一步地，所述步驟六中的醋酸-磁性殼聚糖溶液中磁性殼聚糖的濃度為1-3g/L。
進一步地，所述混合設備的攪拌時間為20-40min。
進一步地，所述供磁設備提供恒定磁場的強度為20-40mT。
本發明的有益效果如下：
本發明能夠?qū)⒈晃勰嘈躞w包裹的內部水脫離，脫水效果好，且能夠降低擠壓脫水機的負荷，使脫水充分，最終出泥干度較高，能夠滿足現有市場對污泥高干度的要求。
（發明人：周明;王彥堂;范聞博）
