公布日：2023.11.10
申請日：2023.09.15
分類號：B01D29/03(2006.01)I;B01D29/56(2006.01)I;C02F1/00(2023.01)I;B01D29/86(2006.01)I
摘要
本發明涉及于屠宰廢水過濾裝置技術領域，具體的，涉及一種屠宰廢水過濾裝置，包括殼體，所述殼體底部的一端連接有用于加速將過濾完毛發碎骨的廢水與試劑進行混合攪拌的攪拌組件，所述攪拌組件上側連接有用于收集、去除廢水中的毛發的去毛組件，所述去毛組件上側連接有用于去除廢水中的碎骨和較長的毛發的分離組件，殼體頂部的一端的兩側均固定連接有用于將分離組件分離的碎骨進行導向收集的倒料塊，殼體上轉動連接有傳動柱。通過上述技術方案，能夠將碎骨和毛發等混合進行分離過濾，并且多層次的對毛發進行收集，方便工作人員對毛發的清理，降低維護成本，同時增加了清理了大部分毛發的廢水與試劑攪拌混合的更加充分，提高了廢水處理的工作效率。
權利要求書

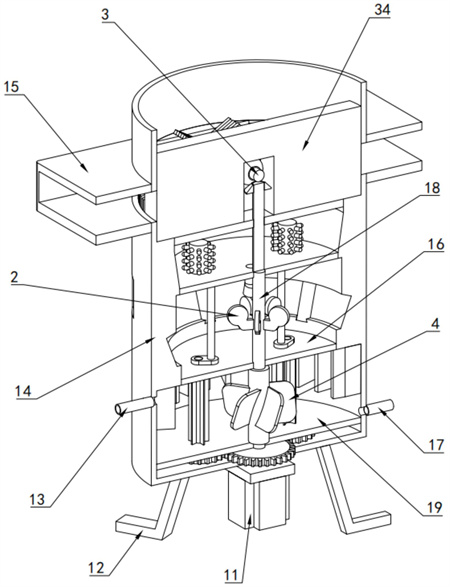

1.一種屠宰廢水過濾裝置，包括殼體（14），其特征在于，所述殼體（14）底部的一端連接有用于加速將過濾完毛發碎骨的廢水與試劑進行混合攪拌的攪拌組件（4），所述攪拌組件（4）上側連接有用于收集、去除廢水中的毛發的去毛組件（2），所述去毛組件（2）上側連接有用于去除廢水中的碎骨和較長的毛發的分離組件（3），殼體（14）頂部的一端的兩側均固定連接有用于將分離組件（3）分離的碎骨進行導向收集的倒料塊（15），殼體（14）上轉動連接有傳動柱（18），所述傳動柱（18）朝向殼體（14）底部的一端連接有電機（11），所述去毛組件（2）、分離組件（3）、攪拌組件（4）分別與傳動柱（18）聯動，殼體（14）上固定連接有用于防止攪拌組件（4）中的零部件受損的隔離板（19），殼體（14）上連接有若干用于將廢水中的毛發進行收集清除的粘毛筒（21）。
2.根據權利要求1所述的一種屠宰廢水過濾裝置，其特征在于，所述攪拌組件（4）包括第二齒輪（45），所述第二齒輪（45）與傳動柱（18）固定連接，第二齒輪（45）上側固定連接有第二攪拌柱（44），所述第二攪拌柱（44）柱面固定連接有若干用于對廢水進行攪拌的攪拌板（46），第二齒輪（45）外側連接有若干第一齒輪（41），各所述第一齒輪（41）均轉動連接在殼體（14）底壁上，各第一齒輪（41）分別與第二齒輪（45）嚙合，若干第一齒輪（41）上均固定連接有用于增加攪拌效果的第一攪拌柱（42），所述隔離板（19）固定連接在第二攪拌柱（44）與第二齒輪（45）之間。
3.根據權利要求1所述的一種屠宰廢水過濾裝置，其特征在于，所述去毛組件（2）包括若干擊水板（27），各所述擊水板（27）環繞式固定連接在傳動柱（18）的柱面上，擊水板（27）上側連接有朝向傳動柱（18）的下流管（28），所述下流管（28）上側固定連接有去毛板（23），所述去毛板（23）上轉動連接有若干卷毛筒（24），去毛板（23）固定連接在殼體（14）內壁上，所述卷毛筒（24）下側連接有兩個偏心板（26），兩個所述偏心板（26）之間固定連接有第二攪動柱（25），上側的偏心板（26）與卷毛筒（24）連接，下側的偏心板（26）與第一攪拌柱（42）朝向殼體（14）頂部的一端固定連接。
4.根據權利要求1所述的一種屠宰廢水過濾裝置，其特征在于，所述分離組件（3）包括分離塊（34），所述分離塊（34）固定連接在殼體（14）頂部的內壁上，分離塊（34）兩側均固定連接有將廢水中的碎骨進行分離的分隔柵欄（31），分離塊（34）上轉動連接有分隔柱（33），所述分隔柱（33）上固定連接有第一斜齒輪（35），分隔柱（33）兩端均轉動連接在殼體（14）內壁上，分隔柱（33）上固定連接有分隔塊（32）。
5.根據權利要求4所述的一種屠宰廢水過濾裝置，其特征在于，所述分隔塊（32）與分隔柵欄（31）內壁抵接，所述殼體（14）頂部設有卸料槽（142），所述分隔柵欄（31）外形設成為梯形，分隔柵欄（31）外形的較低處與卸料槽（142）下側內壁對齊，所述卸料槽（142）與分隔柵欄（31）外形低的一側相通，殼體（14）外側面固定連接有倒料塊（15），所述倒料塊（15）與卸料槽（142）對應設置。
6.根據權利要求1~3所述的一種屠宰廢水過濾裝置，其特征在于，所述殼體內壁上固定連接有濾網（16），所述濾網（16）處在下側的偏心板（26）和第一攪拌柱（42）上端之間，下側的殼體內壁上固定連接有若干增加廢水攪拌效果的斷流板（43），殼體上開設有若干去毛槽（141），所述粘毛筒（21）可拆卸式固定連接在去毛槽（141）中，粘毛筒（21）上連接有對去毛槽（141）進行密封的密封蓋（22）。
7.根據權利要求1所述的一種屠宰廢水過濾裝置，其特征在于，所述殼體（14）柱面上分別固定連接有用于將試劑加入到殼體（14）內部的入料管（13）和用于將混合攪拌完畢的廢水進行排出的出料管（17）。
8.根據權利要求1和4所述的一種屠宰廢水過濾裝置，其特征在于，所述殼體（14）下側固定連接有支撐腳（12），所述傳動柱（18）朝向殼體（14）頂部的一端固定連接有第二斜齒輪（36），所述第二斜齒輪（36）與第一斜齒輪（35）嚙合，所述電機（11）固定連接在殼體（14）下側，電機（11）的驅動軸與傳動柱（18）朝向殼體（14）底部的一端固定連接。
發明內容
本發明提出一種屠宰廢水過濾裝置，能夠將碎骨和毛發等混合進行分離過濾，并且多層次的對毛發進行收集，方便工作人員對毛發的清理，降低維護成本，同時增加了清理了大部分毛發的廢水與試劑攪拌混合的更加充分，提高了廢水處理的工作效率。
本發明的技術方案如下：一種屠宰廢水過濾裝置，包括殼體，所述殼體底部的一端連接有用于加速將過濾完毛發碎骨的廢水與試劑進行混合攪拌的攪拌組件，所述攪拌組件上側連接有用于收集、去除廢水中的毛發的去毛組件，所述去毛組件上側連接有用于去除廢水中的碎骨和較長的毛發的分離組件，殼體頂部的一端的兩側均固定連接有用于將分離組件分離的碎骨進行導向收集的倒料塊，殼體上轉動連接有傳動柱，所述傳動柱朝向殼體底部的一端連接有電機，所述去毛組件、分離組件、攪拌組件分別與傳動柱聯動，殼體上固定連接有用于防止攪拌組件中的零部件受損的隔離板，殼體上連接有若干用于將廢水中的毛發進行收集清除的粘毛筒。
進一步的，所述攪拌組件包括第二齒輪，所述第二齒輪與傳動柱固定連接，第二齒輪上側固定連接有第二攪拌柱，所述第二攪拌柱柱面固定連接有若干用于對廢水進行攪拌的攪拌板，第二齒輪外側連接有若干第一齒輪，各所述第一齒輪均轉動連接在殼體底壁上，各第一齒輪分別與第二齒輪嚙合，若干第一齒輪上均固定連接有用于增加攪拌效果的第一攪拌柱，所述隔離板固定連接在第二攪拌柱與第二齒輪之間。
進一步的，所述去毛組件包括若干擊水板，各所述擊水板環繞式固定連接在傳動柱的柱面上，擊水板上側連接有朝向傳動柱的下流管，所述下流管上側固定連接有去毛板，所述去毛板上轉動連接有若干卷毛筒，去毛板固定連接在殼體內壁上，所述卷毛筒下側連接有兩個偏心板，兩個所述偏心板之間固定連接有第二攪動柱，上側的偏心板與卷毛筒連接，下側的偏心板與第一攪拌柱朝向殼體頂部的一端固定連接。
進一步的，所述分離組件包括分離塊，所述分離塊固定連接在殼體頂部的內壁上，分離塊兩側均固定連接有將廢水中的碎骨進行分離的分隔柵欄，分離塊上轉動連接有分隔柱，所述分隔柱上固定連接有第一斜齒輪，分隔柱兩端均轉動連接在殼體內壁上，分隔柱上固定連接有分隔塊。
進一步的，所述分隔塊與分隔柵欄內壁抵接，所述殼體頂部設有卸料槽，所述分隔柵欄外形設成為梯形，分隔柵欄外形的較低處與卸料槽下側內壁對齊，所述卸料槽與分隔柵欄外形低的一側相通，殼體外側面固定連接有倒料塊，所述倒料塊與卸料槽對應設置。
進一步的，所述殼體內壁上固定連接有濾網，所述濾網處在下側的偏心板和第一攪拌柱上端之間，下側的殼體內壁上固定連接有若干增加廢水攪拌效果的斷流板，殼體上開設有若干去毛槽，所述粘毛筒可拆卸式固定連接在去毛槽中，粘毛筒上連接有對去毛槽進行密封的密封蓋。
進一步的，所述殼體柱面上分別固定連接有用于將試劑加入到殼體內部的入料管和用于將混合攪拌完畢的廢水進行排出的出料管。
進一步的，所述殼體下側固定連接有支撐腳，所述傳動柱朝向殼體頂部的一端固定連接有第二斜齒輪，所述第二斜齒輪與第一斜齒輪嚙合，所述電機固定連接在殼體下側，電機的驅動軸與傳動柱朝向殼體底部的一端固定連接。
本發明的工作原理及有益效果為：1、本發明中，攪拌組件能夠增加試劑與廢水進行攪拌的效果，從而使廢水與試劑攪拌的處理效率提高，去毛組件通過多層次的分離，將廢水中含有的毛發進行分離，降低毛發對裝置的堵塞，并且使這部分被收集到的毛發能夠方便進行更換清理，降低裝置維護的成本，分離組件能夠將廢水中含有的固體垃圾首先進行分離，防止這部分固體垃圾堵塞在裝置內部，增加裝置的使用性；2、通過傳動柱來直接控制三個組件的工作狀態，減少裝置內部的驅動部件，降低裝置的使用成本。
（發明人：馮振平;李亞冉）
