公布日：2023.10.27
申請日：2022.04.18
分類號：C02F3/12(2006.01)I
摘要
本發明公開了一種深廣域曝氣沉淀一體反應器，包括：反應器，反應器通過隔板分為曝氣區和沉淀區，沉淀區位于曝氣區上方；曝氣區遠離沉淀區的一端設置有進水管和進氣管；曝氣區的另一端設置有氣提管，氣提管與水汽分離器相連接，水汽分離器上設置有沉淀進水管和混合液回流管；沉淀進水管與沉淀區相連接；混合液回流管與曝氣區相連接；沉淀區上設置有出水管和污泥濃縮管，污泥濃縮管位于沉淀區的底部；污泥濃縮管的端部與吸泥管相連接，吸泥管與污泥回流泵相連接，污泥回流泵與污泥回流管相連接，污泥回流管與進水管相連接，污泥回流管上設置有排泥管。該反應器不但節省了沉淀池占地而且減少深井曝氣的深度，同時降低了空壓風機的電耗。
權利要求書

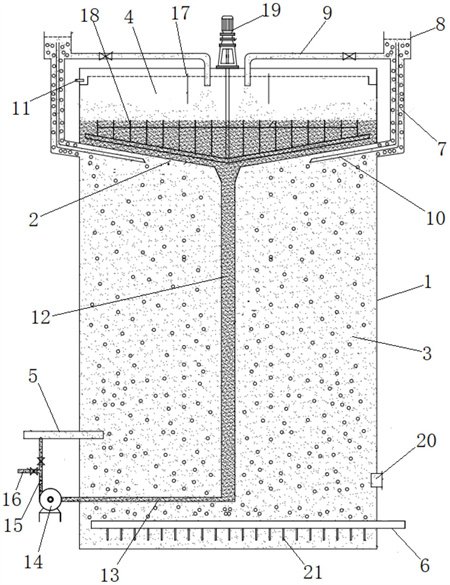

1.一種深廣域曝氣沉淀一體反應器，其特征在于，包括：反應器(1)，所述反應器(1)通過隔板(2)分為曝氣區(3)和沉淀區(4)，所述沉淀區(4)位于所述曝氣區(3)上方；所述曝氣區(3)遠離所述沉淀區(4)的一端設置有進水管(5)和進氣管(6)；所述曝氣區(3)的另一端設置有氣提管(7)，所述氣提管(7)與水汽分離器(8)相連接，所述水汽分離器(8)上設置有沉淀進水管(9)和混合液回流管(10)；所述沉淀進水管(9)與所述沉淀區(4)相連接；所述混合液回流管(10)與所述曝氣區(3)相連接；所述沉淀區(4)上設置有出水管(11)和污泥濃縮管(12)，所述污泥濃縮管(12)位于所述沉淀區(4)的底部；所述污泥濃縮管(12)的端部與吸泥管(13)相連接，所述吸泥管(13)與污泥回流泵(14)相連接，所述污泥回流泵(14)與污泥回流管(15)相連接，所述污泥回流管(15)與所述進水管(5)相連接，所述污泥回流管(15)上設置有排泥管(16)。
2.根據權利要求1所述的一種深廣域曝氣沉淀一體反應器，其特征在于：所述沉淀區(4)內設置有導流板(17)和刮泥板(18)，所述刮泥板(18)與刮泥機(19)相連接。
3.根據權利要求1所述的一種深廣域曝氣沉淀一體反應器，其特征在于：所述曝氣區(3)內的污泥濃度大于3000mg/L，所述曝氣區(3)內的溶解氧大于1.5mg/L。
4.根據權利要求1所述的一種深廣域曝氣沉淀一體反應器，其特征在于：所述隔板(2)向中心的坡度不小于0.3％。
5.根據權利要求1所述的一種深廣域曝氣沉淀一體反應器，其特征在于：所述混合液回流管(10)上管口比所述沉淀進水管(9)的管頂高10cm以上。
6.根據權利要求1所述的一種深廣域曝氣沉淀一體反應器，其特征在于：所述氣提管(7)的過水截面積之和是所述進氣管(6)截面積和的3倍以上。
7.根據權利要求1所述的一種深廣域曝氣沉淀一體反應器，其特征在于：所述反應器(1)的高度不小于6m，所述反應器(1)表面積不小于10㎡。
8.根據權利要求1所述的一種深廣域曝氣沉淀一體反應器，其特征在于：所述混合液回流管(10)出水口可安裝在所述曝氣區(3)底部。
9.根據權利要求1所述的一種深廣域曝氣沉淀一體反應器，其特征在于：所述曝氣區(3)的側壁上設置有人孔(20)。
10.根據權利要求1所述的一種深廣域曝氣沉淀一體反應器，其特征在于：所述進氣管(6)上設置有進氣支管(21)。
發明內容
為解決現有技術中存在的不足，本發明提供了一種深廣域曝氣沉淀一體反應器。
為實現上述目的，本發明提供一種深廣域曝氣沉淀一體反應器，包括：反應器，所述反應器通過隔板分為曝氣區和沉淀區，所述沉淀區位于所述曝氣區上方；所述曝氣區遠離所述沉淀區的一端設置有進水管和進氣管；所述曝氣區的另一端設置有氣提管，所述氣提管與水汽分離器相連接，所述水汽分離器上設置有沉淀進水管和混合液回流管；所述沉淀進水管與所述沉淀區相連接；所述混合液回流管與所述曝氣區相連接；所述沉淀區上設置有出水管和污泥濃縮管，所述污泥濃縮管位于所述沉淀區的底部；所述污泥濃縮管的端部與吸泥管相連接，所述吸泥管與污泥回流泵相連接，所述污泥回流泵與污泥回流管相連接，所述污泥回流管與所述進水管相連接，所述污泥回流管上設置有排泥管。
進一步地，所述沉淀區內設置有導流板和刮泥板，所述刮泥板與刮泥機相連接。
進一步地，所述曝氣區內的污泥濃度大于3000mg/L，所述曝氣區內的溶解氧大于1.5mg/L。
進一步地，所述隔板向中心的坡度不小于0.3％。
進一步地，所述混合液回流管上管口的高度比所述沉淀進水管的管頂高10cm以上。
進一步地，所述氣提管的過水截面積之和是所述進氣管截面積和的3倍以上。
進一步地，所述反應器的高度不小于6m，所述反應器表面積不小于10㎡。
進一步地，所述混合液回流管出水口可安裝在所述曝氣區底部。
進一步地，所述曝氣區的側壁上設置有人孔。
進一步地，所述進氣管上設置有進氣支管。
與現有技術相比，本發明產生了以下有益效果：本發明的一種深廣域曝氣沉淀一體反應器，該反應器將沉淀區設置于曝氣區之上，不但節省了沉淀池占地而且減少深井曝氣的深度，同時降低了空壓風機的電耗，充分利用了曝氣池空間，在曝氣池中設置污泥濃縮管避免了設置單獨的污泥濃縮池節省用地同時污泥回流泵抽取的污泥濃度高，避免設置大負荷污泥回流泵節省污水處理用電。
（發明人：李靖;王翠玉;徐子木）
