公布日：2024.05.07
申請日：2024.03.29
分類號：C02F3/34(2023.01)I;C02F103/16(2006.01)N;C02F101/10(2006.01)N
摘要
本發明公開了一種利用微生物處理污水的方法，其步驟為，原水物化處理、培養微生物、處理污水，還公開了一種微生物培養裝置，包括長方體池，所述長方體池上端安裝有多個輸氣管，所述輸氣管下端安裝有多個導氣管，所述長方體池內設有升降機構，所述長方體池內安裝有清理機構。本發明的有益效果是，發明中的方法可根據對廢水的種類對微生物進行定向培養，尤其是含鹽廢水微生物的擴大培養，可將實驗室馴化好的微生物經過反應器擴培后再投加到生化池，菌種生存能力增強，本發明中的微生物培養裝置，只需工作人員將法蘭連接斷開，然后可自動對曝氣管進行清理，使用更加方便，提高了工作效率，降低了工作人員的勞動強度。
權利要求書
1.一種利用微生物處理污水的方法，其特征在于，包括以下步驟，原水物化處理、培養微生物、處理污水；步驟一、原水物化處理：向原水內加入堿性藥劑，然后通過化學沉淀工藝，可使得廢水中的金屬離子沉淀，然后進行固液分離，并將雜質濾出，得到濾清液；步驟二、培養微生物：向微生物培養裝置內加入原水，然后可對微生物進行培養；步驟三、處理污水：將培養好的微生物放入生化池內，并將步驟一中得到的濾清液排入生化池內，然后通過微生物對污水進行處理。
2.根據權利要求1所述的一種利用微生物處理污水的方法，其特征在于，所述步驟一中的原水為熱鍍鋅時產生的高鹽廢水。
3.根據權利要求2所述的一種利用微生物處理污水的方法，其特征在于，所述步驟二所采用的原水與步驟一中的原水相同。
4.根據權利要求1所述的一種利用微生物處理污水的方法，其特征在于，所述步驟三中在處理污水時，向生化池內添加碳酸氫鈉。
5.一種微生物培養裝置，包括長方體池（1），所述長方體池（1）上端安裝有多個輸氣管（2），所述輸氣管（2）下端安裝有多個導氣管（3），其特征在于，所述長方體池（1）內設有升降機構，所述長方體池（1）內安裝有清理機構；所述升降機構包括安裝在輸氣管（2）下端的第一滾動軸承（4），導氣管（3）上端伸到第一滾動軸承（4）內，導氣管（3）下端一側安裝有L形管（5），L形管（5）下端通過法蘭連接有連接管（6），連接管（6）下端通過法蘭連接有三通連接閥門（7），三通連接閥門（7）兩側安裝有曝氣管（8），長方體池（1）內安裝有驅動架（9），驅動架（9）可帶動導氣管（3）轉動，驅動架（9）可帶動連接管（6）上下移動；所述清理機構包括安裝在曝氣管（8）兩端的L形導向塊（10），L形導向塊（10）一側設有安裝在長方體池（1）內下端的導向柱（11），導向柱（11）一側開有導向槽（12），L形導向塊（10）一端伸到導向槽（12）內，導向柱（11）一側安裝有固定齒條（13），曝氣管（8）內安裝有清理架（14），清理架（14）兩端安裝有第一齒輪（15），第一齒輪（15）和固定齒條（13）嚙合，長方體池（1）上方設有送水管（16），送水管（16）通過固定桿（17）安裝在輸氣管（2）上，送水管（16）下端安裝有多個出水閥門（18），出水閥門（18）下端安裝有出水管（19），連接管（6）在向上方移動時可使得出水管（19）下端伸到連接管（6）內，連接管（6）在向上方移動時，可將出水閥門（18）打開。
6.根據權利要求5所述的一種微生物培養裝置，其特征在于，所述驅動架（9）包括位于連接管（6）外側的支撐架（20），導氣管（3）下端安裝有第一萬向滾珠（21），第一萬向滾珠（21）下方設有安裝在支撐架（20）上的固定塊（22），第一支撐架（20）上端兩側安裝有定位桿（23），定位桿（23）可對連接管（6）上端的法蘭盤進行支撐，支撐架（20）下端安裝在長方體池（1）內，連接管（6）兩側安裝有第一升降齒條（24），支撐架（20）上開有對連接管（6）和第一升降齒條（24）避讓的避讓口（25），第一升降齒條（24）嚙合有第二齒輪（26），第二齒輪（26）上安裝有轉動軸（27），轉動軸（27）一端安裝有第二滾動軸承（28），第二滾動軸承（28）通過支撐桿（29）安裝在支撐架（20）上，轉動軸（27）一端安裝有傳動鏈輪（30），兩個轉動軸（27）上的傳動鏈輪（30）通過傳動鏈條（31）連接，支撐架（20）上端一側安裝有加速器（32），加速器（32）的動力輸出端與一個轉動軸（27）連接，加速器（32）的動力輸入端安裝有單向軸承（33），單向軸承（33）外側安裝有第三齒輪（34），輸氣管（2）下方一側設有移動架（35），移動架（35）下端安裝有第一移動齒條（36），第一移動齒條（36）在移動時可與第三齒輪（34）嚙合，導氣管（3）下端一側安裝有第四齒輪（37），移動架（35）上端安裝有第二移動齒條（38），第二移動齒條（38）在移動時可與第四齒輪（37）嚙合，在第二移動齒條（38）與第四齒輪（37）斷開后，第一移動齒條（36）才可與第三齒輪（34）嚙合，導向柱（11）上端與支撐架（20）連接。
7.根據權利要求6所述的一種微生物培養裝置，其特征在于，所述移動架（35）包括安裝在長方體池（1）內一側的伺服電機（39），伺服電機（39）通過聯軸器連接有轉動螺桿（40），轉動螺桿（40）一端安裝有第三滾動軸承（41），第三滾動軸承（41）固定安裝在長方體池（1）內一側表面，轉動螺桿（40）通過螺紋連接有移動臺（42），移動臺（42）上開有多個導向孔（43），導向孔（43）內設有導向桿（44），導向桿（44）兩端安裝在長方體池（1）內側表面，移動臺（42）下端安裝有多個第二萬向滾珠（45），移動臺（42）下方設有支撐臺（46），支撐臺（46）通過多個固定軸（47）安裝在支撐架（20）上，第二萬向滾珠（45）下端放置在支撐臺（46）上，第一移動齒條（36）安裝在移動臺（42）下端，第二移動齒條（38）安裝在移動臺（42）上端。
8.根據權利要求5所述的一種微生物培養裝置，其特征在于，所述清理架（14）包括安裝在曝氣管（8）兩端的防護臺（48），防護臺（48）下端開有進出口（49），防護臺（48）上安裝有密封軸承（50），曝氣管（8）內設有轉動桿（51），轉動桿（51）兩端穿過密封軸承（50）伸到防護臺（48）外側，轉動桿（51）兩端安裝有轉動臺（52），轉動桿（51）在轉動時可使得轉動臺（52）將進出口（49）封閉，第一齒輪（15）安裝在轉動桿（51）兩端，曝氣管（8）內設有弧形轉動板（53），弧形轉動板（53）通過多個連接桿（54）與轉動桿（51）連接，轉動桿（51）在帶動弧形轉動板（53）轉動時可將曝氣管（8）上的曝氣孔堵住，此時轉動臺（52）也將進出口（49）打開。
9.根據權利要求5所述的一種微生物培養裝置，其特征在于，所述出水閥門（18）旋轉端安裝有第五齒輪（55），連接管（6）上端一側安裝有第二升降齒條（56），第二升降齒條（56）可與第五齒輪（55）嚙合。
發明內容
為了克服現有技術的不足，本發明提供一種利用微生物處理污水的方法及微生物培養裝置，從而能夠對污水進行定向處理，還可便于對曝氣管進行清理。

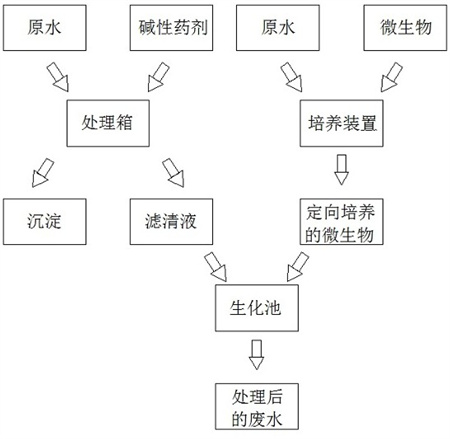

為實現上述目的，本發明采用以下技術方案：一種利用微生物處理污水的方法，包括以下步驟，原水物化處理、培養微生物、處理污水；步驟一、原水物化處理：向原水內加入堿性藥劑，然后通過化學沉淀工藝，可使得廢水中的金屬離子沉淀，然后進行固液分離，并將雜質濾出，得到濾清液；步驟二、培養微生物：向微生物培養裝置內加入原水，然后可對微生物進行培養；步驟三、處理污水：將培養好的微生物放入生化池內，并將步驟一中得到的濾清液排入生化池內，然后通過微生物對污水進行處理。
進一步的，所述步驟一中的原水為熱鍍鋅時產生的高鹽廢水。
進一步的，所述步驟二所采用的原水與步驟一中的原水相同。
進一步的，所述步驟三中在處理污水時，向生化池內添加碳酸氫鈉。
一種微生物培養裝置，包括長方體池，所述長方體池上端安裝有多個輸氣管，所述輸氣管下端安裝有多個導氣管，所述長方體池內設有升降機構，所述長方體池內安裝有清理機構；所述升降機構包括安裝在輸氣管下端的第一滾動軸承，導氣管上端伸到第一滾動軸承內，導氣管下端一側安裝有L形管，L形管下端通過法蘭連接有連接管，連接管下端通過法蘭連接有三通連接閥門，三通連接閥門兩側安裝有曝氣管，長方體池內安裝有驅動架，驅動架可帶動導氣管轉動，驅動架可帶動連接管上下移動；所述清理機構包括安裝在曝氣管兩端的L形導向塊，L形導向塊一側設有安裝在長方體池內下端的導向柱，導向柱一側開有導向槽，L形導向塊一端伸到導向槽內，導向柱一側安裝有固定齒條，曝氣管內安裝有清理架，清理架兩端安裝有第一齒輪，第一齒輪和固定齒條嚙合，長方體池上方設有送水管，送水管通過固定桿安裝在輸氣管上，送水管下端安裝有多個出水閥門，出水閥門下端安裝有出水管，連接管在向上方移動時可使得出水管下端伸到連接管內，連接管在向上方移動時，可將出水閥門打開。
進一步的，所述驅動架包括位于連接管外側的支撐架，導氣管下端安裝有第一萬向滾珠，第一萬向滾珠下方設有安裝在支撐架上的固定塊，第一支撐架上端兩側安裝有定位桿，定位桿可對連接管上端的法蘭盤進行支撐，支撐架下端安裝在長方體池內，連接管兩側安裝有第一升降齒條，支撐架上開有對連接管和第一升降齒條避讓的避讓口，第一升降齒條嚙合有第二齒輪，第二齒輪上安裝有轉動軸，轉動軸一端安裝有第二滾動軸承，第二滾動軸承通過支撐桿安裝在支撐架上，轉動軸一端安裝有傳動鏈輪，兩個轉動軸上的傳動鏈輪通過傳動鏈條連接，支撐架上端一側安裝有加速器，加速器的動力輸出端與一個轉動軸連接，加速器的動力輸入端安裝有單向軸承，單向軸承外側安裝有第三齒輪，輸氣管下方一側設有移動架，移動架下端安裝有第一移動齒條，第一移動齒條在移動時可與第三齒輪嚙合，導氣管下端一側安裝有第四齒輪，移動架上端安裝有第二移動齒條，第二移動齒條在移動時可與第四齒輪嚙合，在第二移動齒條與第四齒輪斷開后，第一移動齒條才可與第三齒輪嚙合，導向柱上端與支撐架連接。
進一步的，所述移動架包括安裝在長方體池內一側的伺服電機，伺服電機通過聯軸器連接有轉動螺桿，轉動螺桿一端安裝有第三滾動軸承，第三滾動軸承固定安裝在長方體池內一側表面，轉動螺桿通過螺紋連接有移動臺，移動臺上開有多個導向孔，導向孔內設有導向桿，導向桿兩端安裝在長方體池內側表面，移動臺下端安裝有多個第二萬向滾珠，移動臺下方設有支撐臺，支撐臺通過多個固定軸安裝在支撐架上，第二萬向滾珠下端放置在支撐臺上，第一移動齒條安裝在移動臺下端，第二移動齒條安裝在移動臺上端。
進一步的，所述清理架包括安裝在曝氣管兩端的防護臺，防護臺下端開有進出口，防護臺上安裝有密封軸承，曝氣管內設有轉動桿，轉動桿兩端穿過密封軸承伸到防護臺外側，轉動桿兩端安裝有轉動臺，轉動桿在轉動時可使得轉動臺將進出口封閉，第一齒輪安裝在轉動桿兩端，曝氣管內設有弧形轉動板，弧形轉動板通過多個連接桿與轉動桿連接，轉動桿在帶動弧形轉動板轉動時可將曝氣管上的曝氣孔堵住，此時轉動臺也將進出口打開。
進一步的，所述出水閥門旋轉端安裝有第五齒輪，連接管上端一側安裝有第二升降齒條，第二升降齒條可與第五齒輪嚙合。
本發明的有益效果在于，本發明針對廢水的種類對微生物進行定向培養，尤其是含鹽廢水微生物的擴大培養，可將實驗室馴化好的微生物經過反應器擴培后再投加到生化池，菌種生存能力增強，尤其是針對高鹽廢水，本發明裝置設計合理，操作簡便，實用性強；本發明中的微生物培養裝置，在將連接管上的法蘭斷開后，可將導氣管轉動到一側，然后通過驅動架帶動連接管向上方移動，并使得連接管上端移動的出水管外側，然后將出水閥門打開，可通過水對曝氣管進行清理，在清理時，還可通過清理架對曝氣管內部進行刮除，清理的更干凈，并且只需工作人員將法蘭連接斷開即可，使用更加方便，提高了工作效率，降低了工作人員的勞動強度；通過移動臺的移動和齒輪的傳動，可先將導氣管和L形管轉動到一側，然后可對連接管進行避讓，通過齒輪傳動，可使得連接管向上方移動，進而可便于將出水管與連接管連接，便于對曝氣管進行清理；常態下，曝氣管兩端通過轉動臺進行封閉，可減小淤泥進入曝氣管內，在對其進行清理時，將進出口打開，并通過弧形轉動板將曝氣孔擋住，可便于淤泥從進出口排出，清理效果更好。
（發明人：余攀磊;劉高行;樊杰風;胡春濤;溫佳騰）
