公布日：2023.11.24
申請日：2023.10.13
分類號：C02F7/00(2006.01)I;C02F1/40(2023.01)I
摘要
本發明公開了一種水庫治理用立體式增氧曝氣裝置，包括浮體，浮體設置有兩組，兩組浮體之間通過連接套環連接有浮渣收集組件；本發明通過設置的調節組件能夠對曝氣組件的高度以及曝氣組件的曝氣范圍進行調節，避免對水體底部污泥造成擾動的同時，還能夠有效提高曝氣增氧效果；通過設置的調節組件，還能夠方方便的對曝氣組件的范圍進行調節，良好的適用于對不同污染程度的水體進行曝氣增氧處理，有效提高增氧曝氣效果。
權利要求書

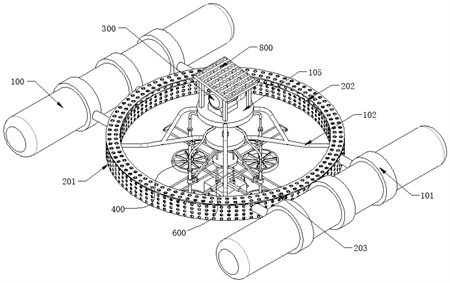

1.一種水庫治理用立體式增氧曝氣裝置，包括浮體（100），其特征在于，所述浮體（100）設置有兩組，兩組所述浮體（100）之間通過連接套環（101）連接有用于對浮渣進行收集的浮渣收集組件（200），所述浮渣收集組件（200）內壁上通過第一連接架（102）連接有第一支撐板（103），所述第一連接架（102）外壁上設置有第二連接架（104），所述第二連接架（104）另一端連接有第二支撐板（105），所述第二支撐板（105）頂部設置有增氧泵（300），所述增氧泵（300）輸出端通過連接管組（301）連接有曝氣組件（400），所述第二支撐板（105）底部設置有驅動電機（500），所述驅動電機（500）輸出端連接有絲桿（501），所述絲桿（501）輸出端設置有帶動曝氣組件（400）進行擴張以及下降的調節組件（600），所述調節組件（600）底部設置有承重平衡裝置（700），所述承重平衡裝置（700）外壁上設置有推進裝置（701），所述第二支撐板（105）頂部設置有用于提供電源的太陽能光伏組件（800）。
2.根據權利要求1所述的一種水庫治理用立體式增氧曝氣裝置，其特征在于，所述浮渣收集組件（200）包括通過連接套環（101）與浮體（100）相連接的殼體（201），所述殼體（201）內側壁上設置有浮渣進口（202），所述殼體（201）頂部設置有與其可拆卸相連的蓋體（203），其中，所述殼體（201）與蓋體（203）均為鏤空結構，且所述殼體（201）的直徑大于曝氣組件（400）的直徑。
3.根據權利要求1所述的一種水庫治理用立體式增氧曝氣裝置，其特征在于，所述連接管組（301）包括設置在第二支撐板（105）底部的布氣管（302）以及一端與布氣管（302）相連通另一端與曝氣組件（400）相連通的連接軟管（303）。
4.根據權利要求3所述的一種水庫治理用立體式增氧曝氣裝置，其特征在于，所述曝氣組件（400）包括固定環（401）、連接柱（402）以及呈環形均勻分布在固定環（401）與連接柱（402）之間的曝氣管（403），其中，所述曝氣組件（400）與調節組件（600）相連接，且與連接軟管（303）相連通。
5.根據權利要求1所述的一種水庫治理用立體式增氧曝氣裝置，其特征在于，所述調節組件（600）包括帶動曝氣組件（400）進行橫向移動實現調節曝氣范圍的橫向移動組件（601）以及帶動曝氣組件（400）進行豎直移動以實現曝氣高度調節的豎向移動組件（602）。
6.根據權利要求5所述的一種水庫治理用立體式增氧曝氣裝置，其特征在于，所述豎向移動組件（602）包括螺紋連接在絲桿（501）外壁上的螺紋套（603）、通過連接耳（604）連接在螺紋套（603）外壁上的連接桿（605）以及連接在連接桿（605）底壁上的支撐座（606）。
7.根據權利要求6所述的一種水庫治理用立體式增氧曝氣裝置，其特征在于，所述支撐座（606）側壁上連接有伸縮桿（614），所述伸縮桿（614）遠離支撐座（606）的一端與固定環（401）固定相連。
8.根據權利要求7所述的一種水庫治理用立體式增氧曝氣裝置，其特征在于，所述橫向移動組件（601）包括通過連桿（607）連接在第一支撐板（103）底部的第三支撐板（608）、連接在第三支撐板（608）外壁上的導向架（609）以及連接在螺紋套（603）和導向架（609）之間的連接組件（610）。
9.根據權利要求8所述的一種水庫治理用立體式增氧曝氣裝置，其特征在于，所述連接組件（610）包括滑動連接在導向架（609）外壁上的滑座（611）和轉動連接在滑座（611）和螺紋套（603）之間的連接板（612），其中，所述滑座（611）上貫穿設置有導向桿（613），所述導向桿（613）底部與連接柱（402）相連接，且所述連接軟管（303）、導向桿（613）以及曝氣管（403）均相連通。
10.一種水庫治理用立體式增氧曝氣裝置的使用方法，其特征在于，具體包括以下步驟：S1：將該裝置置入需要進行增氧曝氣處理的水庫等河流中，通過推進裝置（701）能夠對該裝置位置進行調節，通過設置的承重平衡裝置（700）能夠有效保證該裝置的穩定性，通過設置的太陽能光伏組件（800）能夠將光能轉化為電能以供給裝置使用；S2：根據水庫河流的深度對曝氣組件（400）的高度進行調節，調節時，啟動驅動電機（500）帶動其輸出端連接的絲桿（501）進行轉動，通過設置的連桿（607），進而當啟動驅動電機（500）帶動絲桿（501）進行轉動時，則會帶動螺紋連接在其外壁上的螺紋套（603）沿著絲桿（501）向上或向下移動，從而即可對曝氣組件（400）的豎向位置以及橫向位置進行調節；S3：當螺紋套（603）沿絲桿（501）向下移動時，則會帶動其外壁上通過連接耳（604）連接的連接桿（605）向下移動，進而帶動連接在連接桿（605）底部的支撐座（606）向下移動，配合設置的伸縮桿（614）從而帶動曝氣組件（400）向下移動，從而實現對曝氣組件（400）的高度進行調節，能夠有效使曝氣組件（400）深入水體內部，有效提高曝氣增氧效果，進一步的當螺紋套（603）沿絲桿（501）向上移動時，則會帶動曝氣組件（400）向上移動，從而有效避免其與水體底部的污泥相接觸而造成對污泥的擾動；S4：當螺紋套（603）沿絲桿（501）向下移動時，還會帶動連接在其外壁上連接的連接板（612）向下移動并轉動，通過設置的導向架（609）以及滑動設置在導向架（609）上且與連接板（612）轉動相連的滑座（611），進而當連接板（612）的一端隨著螺紋套（603）向下移動時，則會帶動曝氣組件（400）沿著導向架（609）向著遠離第三支撐板（608）的一端移動，相應的，曝氣組件（400）、導向架（609）、滑座（611）均相配合的設置有4-6組，因此通過調節組件（600）能夠有效的的對曝氣組件（400）的橫向位置進行調節，進而對曝氣組件（400）的曝氣增氧范圍進行調節，進而有效提高曝氣增氧范圍，從而有效提高曝氣增氧效率，進一步的，當水體污染較為嚴重時，可以通過調節螺紋套（603）沿這絲桿（501）向上移動，縮小增氧曝氣組件（400）的曝氣增氧范圍，使曝氣增氧更加充分，進而保證曝氣增氧效果；S5：通過啟動增氧泵（300）進行泵氣，配合設置的布氣管（302）以及連接軟管（303），即可將氣體從連接軟管（303）輸送至導向桿（613）內部，進而通過連接柱（402）以及曝氣管（403）進行曝氣增氧處理，相應的連接軟管（303）與曝氣組件（400）相配合的設置4-6組；S6：當水體進行曝氣增氧處理時，水體產生的細微氣泡以及隨氣泡漂浮至水體表面的水藻等污染物，則會在曝氣組件（400）帶動水體循環流動下從浮渣進口（202）進入到殼體（201）內部，由于殼體（201）采用鏤空結構，因此進入到殼體（201）內部的水體則會流出殼體（201）再次進入到河流水庫中，而水藻等污染物則會截流在殼體（201）內部，因此可以有效的對水體中的水藻等污染物進行良好的清理，進一步的，通過將蓋體（203）與殼體（201）相拆卸，即可方便的對殼體（201）內部收集的污染物進行統一清理，提高裝置的實用性。
發明內容
本發明的目的是為了解決現有技術中增氧曝氣設備高度固定，曝氣增氧效果差，在面對不同水域時，不能根據水深來調整曝氣位置，縱向曝氣效果會受到限制，會導致曝氣增氧效果不佳以及曝氣增氧范圍難以進行調節，曝氣增氧范圍較小，曝氣增氧效率低的問題，而提出的一種水庫治理用立體式增氧曝氣裝置。
為了實現上述目的，本發明采用了如下技術方案：一種水庫治理用立體式增氧曝氣裝置，包括浮體，所述浮體設置有兩組，兩組所述浮體之間通過連接套環連接有用于對浮渣進行收集的浮渣收集組件，所述浮渣收集組件內壁上通過第一連接架連接有第一支撐板，所述第一連接架外壁上設置有第二連接架，所述第二連接架另一端連接有第二支撐板，所述第二支撐板頂部設置有增氧泵，所述增氧泵輸出端通過連接管組連接有曝氣組件，所述第二支撐板底部設置有驅動電機，所述驅動電機輸出端連接有絲桿，所述絲桿輸出端設置有帶動曝氣組件進行擴張以及下降的調節組件，所述調節組件底部設置有承重平衡裝置，所述承重平衡裝置外壁上設置有推進裝置，所述第二支撐板頂部設置有用于提供電源的太陽能光伏組件。
作為本申請優選的技術方案，所述浮渣收集組件包括通過連接套環與浮體相連接的殼體，所述殼體內側壁上設置有浮渣進口，所述殼體頂部設置有與其可拆卸相連的蓋體，其中，所述殼體與蓋體均為鏤空結構，且所述殼體的直徑大于曝氣組件的直徑。
作為本申請優選的技術方案，所述連接管組包括設置在第二支撐板底部的布氣管以及一端與布氣管相連通另一端與曝氣組件相連通的連接軟管。
作為本申請優選的技術方案，所述曝氣組件包括固定環、連接柱以及呈環形均勻分布在固定環與連接柱之間的曝氣管，其中，所述曝氣組件與調節組件相連接，且與連接軟管相連通。
作為本申請優選的技術方案，所述調節組件包括帶動曝氣組件進行橫向移動實現調節曝氣范圍的橫向移動組件以及帶動曝氣組件進行豎直移動以實現曝氣高度調節的豎向移動組件。
作為本申請優選的技術方案，所述豎向移動組件包括螺紋連接在絲桿外壁上的螺紋套、通過連接耳連接在螺紋套外壁上的連接桿以及連接在連接桿底壁上的支撐座。
作為本申請優選的技術方案，所述支撐座側壁上連接有伸縮桿，所述伸縮桿遠離支撐座的一端與固定環固定相連。
作為本申請優選的技術方案，所述橫向移動組件包括通過連桿連接在第一支撐板底部的第三支撐板、連接在第三支撐板外壁上的導向架以及連接在螺紋套和導向架之間的連接組件。
作為本申請優選的技術方案，所述連接組件包括滑動連接在導向架外壁上的滑座和轉動連接在滑座和螺紋套之間的連接板，其中，所述滑座上貫穿設置有導向桿，所述導向桿底部與連接柱相連接，且所述連接軟管、導向桿以及曝氣管均相連通。
一種水庫治理用立體式增氧曝氣裝置的使用方法，具體包括以下步驟：S1：將該裝置置入需要進行增氧曝氣處理的水庫等河流中，通過推進裝置能夠對該裝置位置進行調節，通過設置的承重平衡裝置能夠有效保證該裝置的穩定性，通過設置的太陽能光伏組件能夠將光能轉化為電能以供給裝置使用；S2：根據水庫河流的深度對曝氣組件的高度進行調節，調節時，啟動驅動電機帶動其輸出端連接的絲桿進行轉動，通過設置的連桿，進而當啟動驅動電機帶動絲桿進行轉動時，則會帶動螺紋連接在其外壁上的螺紋套沿著絲桿向上或向下移動，從而即可對曝氣組件的豎向位置以及橫向位置進行調節；S3：當螺紋套沿絲桿向下移動時，則會帶動其外壁上通過連接耳連接的連接桿向下移動，進而帶動連接在連接桿底部的支撐座向下移動，配合設置的伸縮桿從而帶動曝氣組件向下移動，從而實現對曝氣組件的高度進行調節，能夠有效使曝氣組件深入水體內部，有效提高曝氣增氧效果，進一步的當螺紋套沿絲桿向上移動時，則會帶動曝氣組件向上移動，從而有效避免其與水體底部的污泥相接觸而造成對污泥的擾動；S4：當螺紋套沿絲桿向下移動時，還會帶動連接在其外壁上連接的連接板向下移動并轉動，通過設置的導向架以及滑動設置在導向架上且與連接板轉動相連的滑座，進而當連接板的一端隨著螺紋套向下移動時，則會帶動曝氣組件沿著導向架向著遠離第三支撐板的一端移動，相應的，曝氣組件、導向架、滑座均相配合的設置有4-6組，因此通過調節組件能夠有效的的對曝氣組件的橫向位置進行調節，進而對曝氣組件的曝氣增氧范圍進行調節，進而有效提高曝氣增氧范圍，從而有效提高曝氣增氧效率，進一步的，當水體污染較為嚴重時，可以通過調節螺紋套沿這絲桿向上移動，縮小增氧曝氣組件的曝氣增氧范圍，使曝氣增氧更加充分，進而保證曝氣增氧效果；S5：通過啟動增氧泵進行泵氣，配合設置的布氣管以及連接軟管，即可將氣體從連接軟管輸送至導向桿內部，進而通過連接柱以及曝氣管進行曝氣增氧處理，相應的連接軟管與曝氣組件相配合的設置4-6組；S6：當水體進行曝氣增氧處理時，水體產生的細微氣泡以及隨氣泡漂浮至水體表面的水藻等污染物，則會在曝氣組件帶動水體循環流動下從浮渣進口進入到殼體內部，由于殼體采用鏤空結構，因此進入到殼體內部的水體則會流出殼體再次進入到河流水庫中，而水藻等污染物則會截流在殼體內部，因此可以有效的對水體中的水藻等污染物進行良好的清理，進一步的，通過將蓋體與殼體相拆卸，即可方便的對殼體內部收集的污染物進行統一清理，提高裝置的實用性。
與現有技術相比，本發明提供了一種水庫治理用立體式增氧曝氣裝置，具備以下有益效果：1、該水庫治理用立體式增氧曝氣裝置，通過設置的調節組件，能夠對曝氣組件的豎向高度進行調節，使其既能夠深入水體內部，起到良好的曝氣增氧效果，又能夠根據水體深度進行調節，有效避免曝氣組件與水體底部污泥相接觸而造成對污泥的擾動導致對水體造成二次污染；2、該水庫治理用立體式增氧曝氣裝置，通過設置的調節組件，還能夠方方便的對曝氣組件的范圍進行調節，良好的適用于對不同污染程度的水體進行曝氣增氧處理，有效提高增氧曝氣效果；3、該水庫治理用立體式增氧曝氣裝置，通過設置的伸縮桿、導向架、導向桿使得在對曝氣組件調節時，能夠有效提高其調節時的穩定性；4、該水庫治理用立體式增氧曝氣裝置，通過設置的浮渣收集組件，能夠有效的對水體中的水藻等污染物進行良好的收集處理，進而有效提高水體的凈化效果。
（發明人：王凱毅;周旋;梅擊）
