公布日：2023.11.24

申請日：2023.09.28

分類號：C02F11/12(2019.01)I;F04B37/14(2006.01)I

摘要

本申請公開了一種無載氣污泥干化系統以及污泥干化方法，污泥干化系統包括：污泥干化機，所述污泥干化機具有抽氣口；與所述污泥干化機的抽氣口連通的真空設備；其中，所述污泥干化系統能夠在通過所述污泥干化機對污泥進行干化處理時，密封所述污泥干化機，通過所述真空設備排出所述污泥干化機在干化污泥過程中產生的氣體。污泥干化系統在進行污泥干化處理時，由于是密封污泥干化機，通過真空設備排出干化過程中產生的氣體，無需外部通入氣體帶走干化過程中產生的氣體，實現無載氣的污泥干化處理，可以實現更高真空度的干化處理，提高干化速率，實現更好的臭氣控制以及更低的能耗。

權利要求書

1.一種無載氣污泥干化系統，其特征在于，包括：污泥干化機，所述污泥干化機具有抽氣口；與所述污泥干化機的抽氣口連通的真空設備；其中，所述污泥干化系統能夠在通過所述污泥干化機對污泥進行干化處理時，密封所述污泥干化機，通過所述真空設備排出所述污泥干化機在干化污泥過程中產生的氣體。

2.根據權利要求1所述的污泥干化系統，其特征在于，還包括：濕污泥存儲設備，所述濕污泥存儲設備用于存儲系統外部輸入的濕污泥；濕污泥進料緩存設備，所述濕污泥進料緩存設備用于存儲源至所述濕污泥存儲設備的濕污泥，為所述污泥干化機提供濕污泥；干污泥出料緩存設備，所述干污泥出料緩存設備用于存儲所述污泥干化機排出的干污泥；其中，所述污泥干化機具有進料工作階段和干化工作階段，在所述進料工作階段，所述濕污泥進料緩存設備與所述污泥干化機之間的管路開啟，通過所述濕污泥進料緩存設備為所述污泥干化機提供濕污泥，在所述干化工作階段，所述管路關閉。

3.根據權利要求2所述的污泥干化系統，其特征在于，所述濕污泥存儲設備包括：第一污泥存儲倉，所述第一污泥存儲倉用于存儲源至系統外部的濕污泥；傳輸裝置，所述傳輸裝置用于將所述第一污泥存儲倉中的濕污泥輸送到所述濕污泥進料緩存設備。

4.根據權利要求3所述的污泥干化系統，其特征在于，所述濕污泥存儲設備包括多個不同的所述傳輸裝置，所述傳輸裝置分別用于輸入不同含水率的濕污泥；所述污泥干化系統能夠基于所述濕污泥的含水率，選擇適配的所述傳輸裝置將所述濕污泥輸送到所述濕污泥進料緩存設備。

5.根據權利要求2所述的污泥干化系統，其特征在于，所述濕污泥進料緩存設備包括：第二污泥存儲倉，所述第二污泥存儲倉具有用于連通所述濕污泥存儲設備的第一閥門和用于連通所述污泥干化機的第二閥門；其中，所述第二污泥存儲倉能夠在所述第一閥開啟，且所述第二閥門關閉時，注入源至所述污泥存儲設備的濕污泥，在所述第一閥門關閉，在所述第二閥門開啟時，將所存儲的濕污泥注入到所述污泥干化機。

6.根據權利要求2所述的污泥干化系統，其特征在于，所述污泥干化機包括：干化室，所述干化室通過所述抽氣口與所述真空設備連通；間接干化熱源，用于加熱所述干化室內的濕污泥，對所述濕污泥進行干化處理。

7.根據權利要求2所述的污泥干化系統，其特征在于，所述干污泥出料緩存設備包括：第三污泥存儲倉，所述第三污泥存儲倉具有連通所述污泥干化機的第三閥門和連接后端設備的第四閥門；其中，所述第三污泥存儲倉能夠在所述第三閥門開啟，所述第四閥門關閉時，注入源至所述污泥干化機的干污泥，在所述第三閥門關閉，所述第四閥門開啟時，將所存儲的干污泥輸送至所述后端設備。

8.根據權利要求1所述的污泥干化系統，其特征在于，所述真空設備包括：真空泵，所述真空泵通過密閉風管與所述抽氣口連通。

9.一種基于如權利要求1-8任一項所述污泥干化系統的污泥干化方法，其特征在于，包括：在污泥干化機內注入預設量的濕污泥；在通過所述污泥干化機對所述濕污泥進行干化處理的同時，通過與所述污泥干化機連通的真空設備排出污泥干化過程中產生的氣體。

10.根據權利要求9所述的污泥干化方法，其特征在于，還包括：通過濕污泥存儲設備存儲源至系統外部的濕污泥；通過濕污泥進料緩存設備存儲源至所述濕污泥存儲設備的濕污泥；通過干污泥出料設備存儲所述污泥干化機排出的干污泥；其中，所述污泥干化機具有進料工作階段和干化工作階段，在所述進料工作階段，所述濕污泥進料緩存設備與所述污泥干化機之間的管路開啟，通過所述濕污泥進料緩存設備為所述污泥干化機提供濕污泥，在所述干化工作階段，所述管路關閉。

發明內容

有鑒于此，本申請提供了一種無載氣的污泥干化系統以及污泥干化方法，方案如下：

一種無載氣污泥干化系統，包括：

污泥干化機，污泥干化機具有抽氣口；

與污泥干化機的抽氣口連通的真空設備；

其中，污泥干化系統能夠在通過污泥干化機對污泥進行干化處理時，密封污泥干化機，通過真空設備排出污泥干化機在干化污泥過程中產生的氣體。

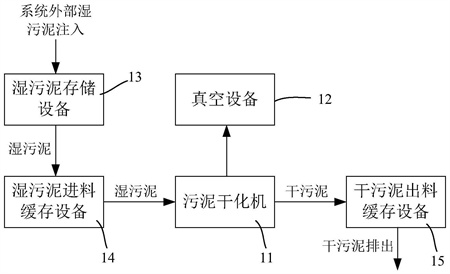

優選的，在上述污泥干化系統中，還包括：

濕污泥存儲設備，濕污泥存儲設備用于存儲系統外部輸入的濕污泥；

濕污泥進料緩存設備，濕污泥進料緩存設備用于存儲源至濕污泥存儲設備的濕污泥，為污泥干化機提供濕污泥；

干污泥出料緩存設備，干污泥出料緩存設備用于存儲污泥干化機排出的干污泥；

其中，污泥干化機具有進料工作階段和干化工作階段，在進料工作階段，濕污泥進料緩存設備與污泥干化機之間的管路開啟，通過濕污泥進料緩存設備為污泥干化機提供濕污泥，在干化工作階段，管路關閉。

優選的，在上述污泥干化系統中，濕污泥存儲設備包括：

第一污泥存儲倉，第一污泥存儲倉用于存儲源至系統外部的濕污泥；

傳輸裝置，傳輸裝置用于將第一污泥存儲倉中的濕污泥輸送到濕污泥進料緩存設備。

優選的，在上述污泥干化系統中，濕污泥存儲設備包括多個不同的傳輸裝置，傳輸裝置分別用于輸入不同含水率的濕污泥；

污泥干化系統能夠基于濕污泥的含水率，選擇適配的傳輸裝置將濕污泥輸送到濕污泥進料緩存設備。

優選的，在上述污泥干化系統中，濕污泥進料緩存設備包括：

第二污泥存儲倉，第二污泥存儲倉具有用于連通濕污泥存儲設備的第一閥門和用于連通污泥干化機的第二閥門；

其中，第二污泥存儲倉能夠在第一閥開啟，且第二閥門關閉時，注入源至污泥存儲設備的濕污泥，在第一閥門關閉，在第二閥門開啟時，將所存儲的濕污泥注入到污泥干化機。

優選的，在上述污泥干化系統中，污泥干化機包括：

干化室，干化室通過抽氣口與真空設備連通；

間接干化熱源，用于加熱干化室內的濕污泥，對濕污泥進行干化處理。

優選的，在上述污泥干化系統中，干污泥出料緩存設備包括：

第三污泥存儲倉，第三污泥存儲倉具有連通污泥干化機的第三閥門和連接后端設備的第四閥門；

其中，第三污泥存儲倉能夠在第三閥門開啟，第四閥門關閉時，注入源至污泥干化機的干污泥，在第三閥門關閉，第四閥門開啟時，將所存儲的干污泥輸送至后端設備。

優選的，在上述污泥干化系統中，真空設備包括：真空泵，真空泵通過密閉風管與抽氣口連通。

本申請還提供了一種基于上述任一項污泥干化系統的污泥干化方法，包括：

在污泥干化機內注入預設量的濕污泥；

在通過污泥干化機對濕污泥進行干化處理的同時，通過與污泥干化機連通的真空設備排出污泥干化過程中產生的氣體。

優選的，在上述污泥干化方法中，還包括：

通過濕污泥存儲設備存儲源至系統外部的濕污泥；

通過濕污泥進料緩存設備存儲源至濕污泥存儲設備的濕污泥；

通過干污泥出料設備存儲污泥干化機排出的干污泥；

其中，污泥干化機具有進料工作階段和干化工作階段，在進料工作階段，濕污泥進料緩存設備與污泥干化機之間的管路開啟，通過濕污泥進料緩存設備為污泥干化機提供濕污泥，在干化工作階段，管路關閉。

通過上述描述可知，本申請技術方案提供的無載氣污泥干化系統以及污泥干化方法中，污泥干化系統包括：污泥干化機，所述污泥干化機具有抽氣口；與所述污泥干化機的抽氣口連通的真空設備；其中，所述污泥干化系統能夠在通過所述污泥干化機對污泥進行干化處理時，密封所述污泥干化機，通過所述真空設備排出所述污泥干化機在干化污泥過程中產生的氣體。污泥干化系統在進行污泥干化處理時，由于是密封污泥干化機，通過真空設備排出干化過程中產生的氣體，無需外部通入氣體帶走干化過程中產生的氣體，實現無載氣的污泥干化處理，可以實現更高真空度的干化處理，提高干化速率，實現更好的臭氣控制以及更低的能耗。

（發明人：龍吉生;李俊成;馮淋淋;陳少卿;毛夢梅;劉露;劉明強;姚挺;季艷;于浩程）
