公布日：2023.11.17

申請日：2023.06.06

分類號：B01D29/11(2006.01)I;B01D29/64(2006.01)I;C02F1/00(2023.01)I;C02F103/20(2006.01)N

摘要

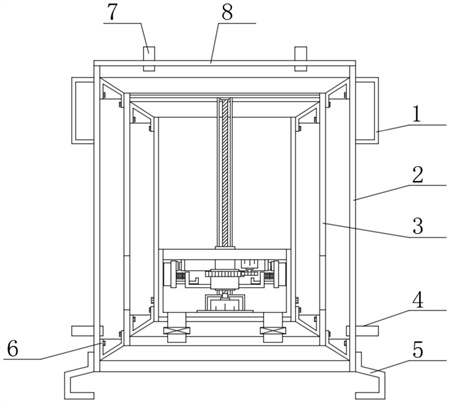

本發明公開了一種養殖廢水處理裝置，屬于廢水處理技術領域，包括凈化箱，凈化箱的頂部設置有可拆卸頂板，可拆卸頂板上設置有若干個進水管，凈化箱的底部設置有若干個排水管，所述凈化箱的內部設置有過濾機構，過濾機構包括用于對廢水起到過濾作用的過濾組件、用于對過濾組件中的過濾結構起到清理作用的清理組件、用于對清理組件起到位置調節作用的第二驅動組件、用于配合第二驅動組件對清理組件起到高度調節作用的第一驅動組件；本發明結構簡單，使用時通過過濾網筒對廢水進行過濾除雜，并且通過多結構的聯動配合，實現對過濾網筒的無死角、快速充分清理，從而不需要用戶頻繁的拆卸裝置進行維護。

權利要求書

1.一種養殖廢水處理裝置，包括凈化箱，凈化箱的頂部設置有可拆卸頂板，可拆卸頂板上設置有若干個進水管，凈化箱的底部設置有若干個排水管，其特征在于：所述凈化箱的內部設置有過濾機構，過濾機構包括用于對廢水起到過濾作用的過濾組件、用于對過濾組件中的過濾結構起到清理作用的清理組件、用于對清理組件起到位置調節作用的第二驅動組件、用于配合第二驅動組件對清理組件起到高度調節作用的第一驅動組件，第一驅動組件設置在過濾組件的內部，第二驅動組件設置在第一驅動組件的底部，第二驅動組件設置在第二驅動組件的底部。

2.根據權利要求1所述的養殖廢水處理裝置，其特征在于：所述過濾組件包括限位安裝管，凈化箱的兩端設置有用于對限位安裝管起到固定作用的第一限位固定罩，限位安裝管的內部設置有過濾網筒，限位安裝管的兩端設置有用于對過濾網筒起到固定作用的第二限位固定罩，限位安裝管的底部開設有若干個排水通孔，限位安裝管的內部設置有用于對過濾網筒的底部開口端起到封堵作用的封堵底座，封堵底座與過濾網筒固定連接，封堵底座的底部設置有若干個排污管，排污管的底部設置有電磁閥。

3.根據權利要求2所述的養殖廢水處理裝置，其特征在于：所述第一驅動組件包括第一限位板，第一限位板的上表面設置有第一驅動器，第一驅動器的輸出端固定連接有傳動絲桿，傳動絲桿的頂部轉動連接有與限位安裝管固定連接的第二限位板，第二限位板的下表面兩端設置有限位桿。

4.根據權利要求3所述的養殖廢水處理裝置，其特征在于：所述第一限位板的上表面固定連接有限位防護罩，限位防護罩與限位桿固定連接。

5.根據權利要求4所述的養殖廢水處理裝置，其特征在于：所述第二驅動組件包括傳動套管，傳動套管的頂部固定連接有用于對封堵底座的頂部開口端起到封堵作用的封堵圓盤，傳動套管的底部轉動連接有限位套管，限位套管的頂部固定連接有從動齒輪，封堵圓盤的下表面設置有若干個第二驅動器，第二驅動器的輸出端固定連接有與從動齒輪嚙合連接的主動齒輪。

6.根據權利要求5所述的養殖廢水處理裝置，其特征在于：所述封堵圓盤的下表面中部設置有安裝套管，安裝套管的側面環形陣列排布有若干個第一驅動件。

7.根據權利要求6所述的養殖廢水處理裝置，其特征在于：所述清理組件包括第四限位板，第四限位板的一側設置有清理刷板，第四限位板的端部設置有用于驅動清理刷板向靠近第四限位板的方向移動的彈性驅動件。

8.根據權利要求7所述的養殖廢水處理裝置，其特征在于：所述清理刷板朝向第四限位板的一側設置有若干個用于配合第一驅動件驅動清理刷板向靠近第四限位板的方向移動的第二驅動件。

9.根據權利要求8所述的養殖廢水處理裝置，其特征在于：所述清理刷板的底部固定連接有與第四限位板滑動連接的第三限位板。

10.根據權利要求1-9任一所述的養殖廢水處理裝置，其特征在于：所述凈化箱的側面設置有若干個用于起到警示作用的警示器，凈化箱的底部設置有若干個支撐腳。

發明內容

本發明的目的在于提供一種養殖廢水處理裝置，以解決上述背景技術中提出的問題。

為實現上述目的，本發明提供如下技術方案：一種養殖廢水處理裝置，包括凈化箱，凈化箱的頂部設置有可拆卸頂板，可拆卸頂板上設置有若干個進水管，凈化箱的底部設置有若干個排水管，所述凈化箱的內部設置有過濾機構，過濾機構包括用于對廢水起到過濾作用的過濾組件、用于對過濾組件中的過濾結構起到清理作用的清理組件、用于對清理組件起到位置調節作用的第二驅動組件、用于配合第二驅動組件對清理組件起到高度調節作用的第一驅動組件，第一驅動組件設置在過濾組件的內部，第二驅動組件設置在第一驅動組件的底部，第二驅動組件設置在第二驅動組件的底部。

作為本發明進一步的方案：所述過濾組件包括限位安裝管，凈化箱的兩端設置有用于對限位安裝管起到固定作用的第一限位固定罩，限位安裝管的內部設置有過濾網筒，限位安裝管的兩端設置有用于對過濾網筒起到固定作用的第二限位固定罩，限位安裝管的底部開設有若干個排水通孔，限位安裝管的內部設置有用于對過濾網筒的底部開口端起到封堵作用的封堵底座，封堵底座與過濾網筒固定連接，封堵底座的底部設置有若干個排污管，排污管的底部設置有電磁閥。

作為本發明再進一步的方案：所述第一驅動組件包括第一限位板，第一限位板的上表面設置有第一驅動器，第一驅動器的輸出端固定連接有傳動絲桿，傳動絲桿的頂部轉動連接有與限位安裝管固定連接的第二限位板，第二限位板的下表面兩端設置有限位桿。

作為本發明再進一步的方案：所述第一限位板的上表面固定連接有限位防護罩，限位防護罩與限位桿固定連接。

作為本發明再進一步的方案：所述第二驅動組件包括傳動套管，傳動套管的頂部固定連接有用于對封堵底座的頂部開口端起到封堵作用的封堵圓盤，傳動套管的底部轉動連接有限位套管，限位套管的頂部固定連接有從動齒輪，封堵圓盤的下表面設置有若干個第二驅動器，第二驅動器的輸出端固定連接有與從動齒輪嚙合連接的主動齒輪。

作為本發明再進一步的方案：所述封堵圓盤的下表面中部設置有安裝套管，安裝套管的側面環形陣列排布有若干個第一驅動件。

作為本發明再進一步的方案：所述清理組件包括第四限位板，第四限位板的一側設置有清理刷板，第四限位板的端部設置有用于驅動清理刷板向靠近第四限位板的方向移動的彈性驅動件。

作為本發明再進一步的方案：所述清理刷板朝向第四限位板的一側設置有若干個用于配合第一驅動件驅動清理刷板向靠近第四限位板的方向移動的第二驅動件。

作為本發明再進一步的方案：所述清理刷板的底部固定連接有與第四限位板滑動連接的第三限位板。

作為本發明再進一步的方案：所述凈化箱的側面設置有若干個用于起到警示作用的警示器，凈化箱的底部設置有若干個支撐腳。

與現有技術相比，本發明的有益效果是：本發明結構簡單，使用方便，使用時通過過濾網筒對廢水進行過濾除雜，并且通過多結構的聯動配合，實現對過濾網筒的無死角、快速充分清理，從而不需要用戶頻繁的拆卸裝置進行維護，使廢水處理裝置的使用更加方便，值得推廣和使用。

（發明人：王彥艷;陳振）
