公布日：2023.11.24
申請日：2023.09.07
分類號：B01D21/02(2006.01)I;B01D21/01(2006.01)I;B01D21/24(2006.01)I;B01D21/30(2006.01)I;C02F1/66(2023.01)I;C01B25/45(2006.01)I;C02F101/10(2006.01)N;
C02F101/16(2006.01)N
摘要
本發明公開了一種基于MAP沉淀法的鳥糞石除磷系統，涉及工業除磷技術領域，包括流化床反應模塊、加藥模塊和澄清模塊；本系統不僅可用于普通的化學除磷，形成磷酸鈣顆粒，同時本系統除磷的過程中無污泥產生，不需要處理污泥設施，從而降低了除磷成本；同時本系統還可用于市政污水去氨氮和磷。產生較少污泥，回收高效，緩釋的復合肥MAP，本系統主體設備無動力設施，整個系統運行費用低，檢修方便，本系統為連續生產，磷的去除率可達到95％，除磷效率高。
權利要求書

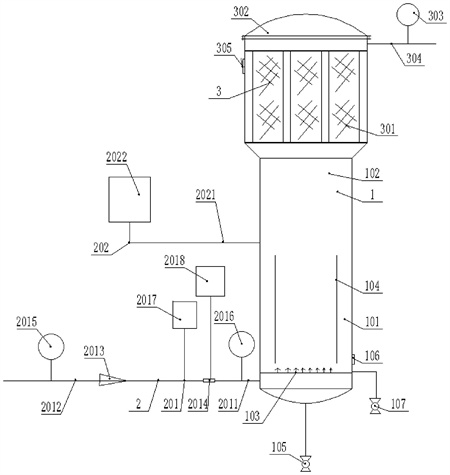

1.一種基于MAP沉淀法的鳥糞石除磷系統，其特征在于，包括流化床反應模塊(1)、加藥模塊(2)和澄清模塊(3)；所述流化床反應模塊(1)包括流化段單元(101)和擴大澄清段單元，所述流化床反應模塊(1)內設置有布水系統(103)，且布水系統(103)設置于流化段單元(101)的下方，所述流化床反應模塊(1)內設置有導流筒(104)；所述流化床反應模塊(1)上設置有加藥模塊(2)，所述加藥模塊(2)包括第一加藥單元(201)和第二加藥單元(202)，所述第一加藥單元(201)包括第一管道(2011)、廢水進水管道(2012)、閥門(2013)、管道混合器(2014)、第一PH檢測儀(2015)、第二PH檢測儀(2016)、鎂離子加藥單元(2017)和氫氧化鈉加藥單元(2018)，所述流化床反應模塊(1)上設置有第一管道(2011)，所述第一管道(2011)與布水系統(103)連通，所述第一管道(2011)遠離布水系統(103)的一端設置有管道混合器(2014)，所述管道混合器(2014)上設置有廢水進水管道(2012)，所述廢水進水管道(2012)通過管道混合器(2014)與第一管道(2011)連通，所述廢水進水管道(2012)上設置有閥門(2013)，所述廢水進水管道(2012)上設置有第一PH檢測儀(2015)，所述廢水進水管道(2012)上設置有鎂離子加藥單元(2017)，所述鎂離子加藥單元(2017)位于閥門(2013)和管道之間，所述管道混合器(2014)上設置有氫氧化鈉加藥單元(2018)，所述第一管道(2011)上設置有第二PH檢測儀(2016)，所述第二PH檢測儀(2016)位于管道混合器(2014)和流化床反應模塊(1)之間；第二加藥單元(202)包括第二管道(2021)和晶種加藥單元(2022)，所述第二管道(2021)設置于流化床反應模塊(1)上，所述第二管道(2021)與擴大澄清單元(102)連通，所述晶種加藥單元(2022)設置于第二管道(2021)上；所述流化床反應模塊(1)上設置有澄清模塊(3)，所述澄清模塊(3)與流化床反應模塊(1)連通，所述澄清模塊(3)包括絲網澄清裝置(301)、法蘭封頭(302)、第三PH檢測儀(303)和出水管(304)，所述絲網澄清裝置(301)設置于流化床反應模塊(1)上，所述絲網澄清裝置(301)與擴大澄清單元(102)連通，所述法蘭封頭(302)設置于絲網澄清裝置(301)上，所述絲網澄清裝置(301)上設置有出水管(304)，所述出水管(304)與絲網澄清裝置(301)連通，所述出水管(304)上設置有第三PH檢測儀(303)。
2.根據權利要求1所述的一種基于MAP沉淀法的鳥糞石除磷系統，其特征在于，所述流化床反應模塊(1)上設置有低點排污裝置(105)。
3.根據權利要求2所述的一種基于MAP沉淀法的鳥糞石除磷系統，其特征在于，所述流化床反應模塊(1)上設置有人孔(106)。
4.根據權利要求3所述的一種基于MAP沉淀法的鳥糞石除磷系統，其特征在于，所述流化床反應模塊(1)上設置有MAP顆粒排放回收裝置(107)。
5.根據權利要求4所述的一種基于MAP沉淀法的鳥糞石除磷系統，其特征在于，所述絲網澄清裝置(301)上設置有帶刮板視鏡(305)。
6.根據權利要求5所述的一種基于MAP沉淀法的鳥糞石除磷系統，其特征在于，所述法蘭封頭(302)的開啟形式設置為快開形式。
7.根據權利要求6所述的一種基于MAP沉淀法的鳥糞石除磷系統，其特征在于，所述絲網澄清裝置(301)中的絲網骨架(3011)的清理周期為3-6個月。
8.根據權利要求7所述的一種基于MAP沉淀法的鳥糞石除磷系統，其特征在于，所述晶種選擇為較輕的物質。
發明內容
針對現有技術存在的不足，本發明的目的在于提供一種基于MAP沉淀法的鳥糞石除磷系統，旨在解決上述技術問題。
為實現上述目的，本發明提供了如下技術方案：一種基于MAP沉淀法的鳥糞石除磷系統，包括流化床反應模塊、加藥模塊和澄清模塊；
所述流化床反應模塊包括流化段單元和擴大澄清段單元，所述流化床反應模塊內設置有布水系統，且布水系統設置于流化段單元的下方，所述流化床反應模塊內設置有導流筒；
所述流化床反應模塊上設置有加藥模塊，所述加藥模塊包括第一加藥單元和第二加藥單元，所述第一加藥單元包括第一管道、廢水進水管道、閥門、管道混合器、第一PH檢測儀、第二PH檢測儀、鎂離子加藥單元和氫氧化鈉加藥單元，所述流化床反應模塊上設置有第一管道，所述第一管道與布水系統連通，所述第一管道遠離布水系統的一端設置有管道混合器，所述管道混合器上設置有廢水進水管道，所述廢水進水管道通過管道混合器與第一管道連通，所述廢水進水管道上設置有閥門，所述廢水進水管道上設置有第一PH檢測儀，所述廢水進水管道上設置有鎂離子加藥單元，所述鎂離子加藥單元位于閥門和管道之間，所述管道混合器上設置有氫氧化鈉加藥單元，所述第一管道上設置有第二PH檢測儀，所述第二PH檢測儀位于管道混合器和流化床反應模塊之間；第二加藥單元包括第二管道和晶種加藥單元，所述第二管道設置于流化床反應模塊上，所述第二管道與擴大澄清單元連通，所述晶種加藥單元設置于第二管道上；
所述流化床反應模塊上設置有澄清模塊，所述澄清模塊與流化床反應模塊連通，所述澄清模塊包括絲網澄清裝置、法蘭封頭、第三PH檢測儀和出水管，所述絲網澄清裝置設置于流化床反應模塊上，所述絲網澄清裝置與擴大澄清單元連通，所述法蘭封頭設置于絲網澄清裝置上，所述絲網澄清裝置上設置有出水管，所述出水管與絲網澄清裝置連通，所述出水管上設置有第三PH檢測儀。
作為本發明進一步的方案：所述流化床反應模塊上設置有低點排污裝置。
作為本發明進一步的方案：所述流化床反應模塊上設置有人孔。
作為本發明進一步的方案：所述流化床反應模塊上設置有MAP顆粒排放回收裝置。
作為本發明進一步的方案：所述絲網澄清裝置上設置有帶刮板視鏡。
作為本發明進一步的方案：所述法蘭封頭的開啟形式設置為快開形式。
作為本發明進一步的方案：所述絲網澄清裝置中的絲網骨架的清理周期為3-6個月。
作為本發明進一步的方案：所述晶種選擇為較輕的物質。
與現有技術相比，本發明具備以下有益效果：
本系統不僅可用于普通的化學除磷，形成磷酸鈣顆粒，同時本系統除磷的過程中無污泥產生，不需要處理污泥設施，從而降低了除磷成本；同時本系統還可用于市政污水去氨氮和磷。產生較少污泥，回收高效，緩釋的復合肥MAP，本系統主體設備無動力設施，整個系統運行費用低，檢修方便，本系統為連續生產，磷的去除率可達到95％，除磷效率高。
（發明人：王祝彬）
