公布日：2024.05.28
申請日：2024.04.23
分類號：C02F1/00(2023.01)I;C02F1/24(2023.01)I;C02F103/14(2006.01)N
摘要
本發明公開了一種油漆污水用的集中處理設備，涉及到污水處理設備領域，其包括污水氣浮機，所述污水氣浮機的一側安裝有排渣斗，所述污水氣浮機的兩側分別安裝有清水出管和污水進管。需要說明的是，在本發明實施例中，將污水氣浮機進行模塊化，廢水通過多個處理箱進行處理，可以根據污水處理量的大小，決定放置處理箱的數量，有效地增加了污水氣浮機的通用性，從而通過批量生產可以有效地降低生產成本；另外，曝氣機的空氣通過轉接管進入到多個曝氣管內，同時攪拌電機在帶動攪拌管轉動的過程中，還可以進行擺動，實現對廢水和藥劑的充分?jǐn)嚢瑁⑶宜巹┩ㄟ^(guò)多個攪拌支管均勻地灑出，從而使得廢水和藥劑的反應更加的充分，保證廢水的處理效果。
權利要求書
1.一種油漆污水用的集中處理設備，其特征在于，其包括污水氣浮機，所述污水氣浮機的一側安裝有排渣斗，所述污水氣浮機的兩側分別安裝有清水出管和污水進管，所述污水氣浮機內安裝有曝氣機和攪拌電機，所述污水氣浮機內轉動安裝有兩個動力軸，所述動力軸上安裝有兩個齒輪，同一側的兩個所述齒輪上套接有鏈條，兩個所述鏈條上安裝有多個用于刮渣的刮渣板，所述污水氣浮機的一側安裝有電機，一個所述動力軸連接在所述電機的輸出軸上，所述污水氣浮機內安裝有溢流堰；油漆污水用的集中處理設備還包括污水處理裝置，所述污水處理裝置安裝在所述污水氣浮機內，所述污水處理裝置用于對污水進行處理；所述污水處理裝置包括多個處理箱，所述處理箱內安裝有多個曝氣管，所述曝氣機上連接有轉接管，多個所述曝氣管均連接在所述轉接管上，所述污水氣浮機內安裝有水泵，所述水泵上連接有抽水管，所述抽水管上連接有多個中轉水箱，所述中轉水箱上安裝有放水管，所述放水管位于所述處理箱內；油漆污水用的集中處理設備還包括攪拌出藥裝置，所述攪拌出藥裝置安裝在所述污水氣浮機上，所述攪拌出藥裝置用于將藥劑與污水進行混合處理；所述攪拌出藥裝置包括攪拌管，所述攪拌管連接在所述攪拌電機的輸出軸上，所述攪拌管的底側轉動安裝有中轉管，所述中轉管上安裝有進藥管，所述進藥管連接在藥桶上，所述攪拌管上安裝有多個攪拌支管；油漆污水用的集中處理設備還包括進水預處理裝置，所述進水預處理裝置安裝在所述污水氣浮機上，所述污水進管安裝在所述進水預處理裝置上，所述進水預處理裝置用于過濾污水中的大尺寸雜質；所述進水預處理裝置包括預處理箱，所述污水進管安裝在所述預處理箱上，所述預處理箱上安裝有連接管，所述連接管連接在所述污水氣浮機上，所述預處理箱內安裝有用于過濾污水的過濾板；所述污水處理裝置還包括多個阻水板，多個所述阻水板分別活動安裝在多個所述中轉水箱內，所述阻水板用于封閉所述抽水管；所述中轉水箱的一側安裝有頂壓桿，所述頂壓桿與所述處理箱相接觸，所述處理箱用于擠壓所述頂壓桿，驅動所述阻水板脫離所述抽水管；所述阻水板的另一側開設有回縮槽，所述回縮槽內活動安裝有矩形桿，所述矩形桿的一端安裝在所述中轉水箱的內壁上；所述回縮槽的內壁上安裝有回縮彈簧，所述回縮彈簧的另一端安裝在所述矩形桿上；所述攪拌出藥裝置還包括安裝板，所述安裝板安裝在所述污水氣浮機上，所述安裝板上轉動安裝有安裝架，所述攪拌電機安裝在所述安裝架上；所述安裝板上轉動安裝有擺動軸，所述安裝架安裝在所述擺動軸的一端上，所述擺動軸的另一端安裝有擺動桿；所述擺動桿的一側活動安裝有驅動架，靠近所述安裝板的一個所述動力軸的端部安裝有從動柱；所述驅動架活動安裝在所述從動柱上，所述從動柱轉動驅動所述驅動架移動；所述從動柱上環形傾斜地開設有驅動槽，所述驅動架上安裝有轉接軸，所述轉接軸的一端延伸至所述驅動槽內；所述擺動桿上開設有滑孔，所述驅動架上轉動安裝有驅動軸，所述驅動軸的一端延伸至所述滑孔內。
2.根據權利要求1所述的一種油漆污水用的集中處理設備，其特征在于，所述處理箱的一側開設有插孔，所述處理箱的另一側安裝有插管，相鄰的一個所述插管插進對應的一個所述插孔內；靠近所述排渣斗的一個所述插管插進所述清水出管，靠近所述污水進管的一個所述處理箱上安裝有邊板，并插接有密封塞。
3.根據權利要求1所述的一種油漆污水用的集中處理設備，其特征在于，所述過濾板的一側設有清理架，所述清理架移動用于清理所述過濾板；所述清理架的一側安裝有抽拉架，所述抽拉架安裝在所述驅動架上。
4.根據權利要求1所述的一種油漆污水用的集中處理設備，其特征在于，所述預處理箱的底側活動安裝有底板，打開所述底板用于清理所述過濾板。
發明內容
本發明的目的在于提供一種油漆污水用的集中處理設備，以解決上述背景技術中提出的問題。
為實現上述目的，本發明提供如下技術方案：

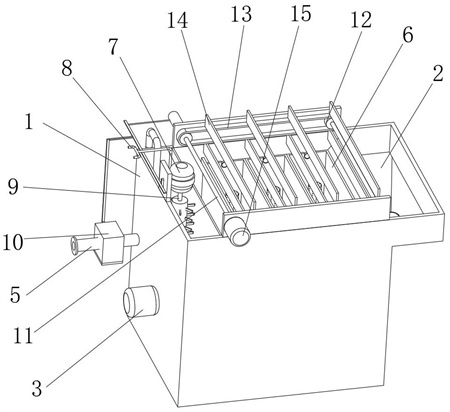

一種油漆污水用的集中處理設備，其包括污水氣浮機，所述污水氣浮機的一側安裝有排渣斗，所述污水氣浮機的兩側分別安裝有清水出管和污水進管，所述污水氣浮機內安裝有曝氣機和攪拌電機，所述污水氣浮機內轉動安裝有兩個動力軸，所述動力軸上安裝有兩個齒輪，同一側的兩個所述齒輪上套接有鏈條，兩個所述鏈條上安裝有多個用于刮渣的刮渣板，所述污水氣浮機的一側安裝有電機，一個所述動力軸連接在所述電機的輸出軸上，所述污水氣浮機內安裝有溢流堰；
還包括污水處理裝置，所述污水處理裝置安裝在所述污水氣浮機內，所述污水處理裝置用于對污水進行處理；所述污水處理裝置包括多個處理箱，所述處理箱內安裝有多個曝氣管，所述曝氣機上連接有轉接管，多個所述曝氣管均連接在所述轉接管上，所述污水氣浮機內安裝有水泵，所述水泵上連接有抽水管，所述抽水管上連接有多個中轉水箱，所述中轉水箱上安裝有放水管，所述放水管位于所述處理箱內；
還包括攪拌出藥裝置，所述攪拌出藥裝置安裝在所述污水氣浮機上，所述攪拌出藥裝置用于將藥劑與污水進行混合處理；所述攪拌出藥裝置包括攪拌管，所述攪拌管連接在所述攪拌電機的輸出軸上，所述攪拌管的底側轉動安裝有中轉管，所述中轉管上安裝有進藥管，所述進藥管連接在藥桶上，所述攪拌管上安裝有多個攪拌支管；
還包括進水預處理裝置，所述進水預處理裝置安裝在所述污水氣浮機上，所述污水進管安裝在所述進水預處理裝置上，所述進水預處理裝置用于過濾污水中的大尺寸雜質；所述進水預處理裝置包括預處理箱，所述污水進管安裝在所述預處理箱上，所述預處理箱上安裝有連接管，所述連接管連接在所述污水氣浮機上，所述預處理箱內安裝有用于過濾污水的過濾板。
進一步地，在本發明較佳實施例中，所述污水處理裝置還包括多個阻水板，多個所述阻水板分別活動安裝在多個所述中轉水箱內，所述阻水板用于封閉所述抽水管；
所述中轉水箱的一側安裝有頂壓桿，所述頂壓桿與所述處理箱相接觸，所述處理箱用于擠壓所述頂壓桿，驅動所述阻水板脫離所述抽水管。
進一步地，在本發明較佳實施例中，所述阻水板的另一側開設有回縮槽，所述回縮槽內活動安裝有矩形桿，所述矩形桿的一端安裝在所述中轉水箱的內壁上；
所述回縮槽的內壁上安裝有回縮彈簧，所述回縮彈簧的另一端安裝在所述矩形桿上。
進一步地，在本發明較佳實施例中，所述處理箱的一側開設有插孔，所述處理箱的另一側安裝有插管，相鄰的一個所述插管插進對應的一個所述插孔內；
靠近所述排渣斗的一個所述插管插進所述清水出管，靠近所述污水進管的一個所述處理箱上安裝有邊板，并插接有密封塞。
進一步地，在本發明較佳實施例中，所述攪拌出藥裝置還包括安裝板，所述安裝板安裝在所述污水氣浮機上，所述安裝板上轉動安裝有安裝架，所述攪拌電機安裝在所述安裝架上；
所述安裝板上轉動安裝有擺動軸，所述安裝架安裝在所述擺動軸的一端上，所述擺動軸的另一端安裝有擺動桿。
進一步地，在本發明較佳實施例中，所述擺動桿的一側活動安裝有驅動架，靠近所述安裝板的一個所述動力軸的端部安裝有從動柱；
所述驅動架活動安裝在所述從動柱上，所述從動柱轉動驅動所述驅動架移動。
進一步地，在本發明較佳實施例中，所述從動柱上環形傾斜地開設有驅動槽，所述驅動架上安裝有轉接軸，所述轉接軸的一端延伸至所述驅動槽內。
進一步地，在本發明較佳實施例中，所述擺動桿上開設有滑孔，所述驅動架上轉動安裝有驅動軸，所述驅動軸的一端延伸至所述滑孔內。
進一步地，在本發明較佳實施例中，所述過濾板的一側設有清理架，所述清理架移動用于清理所述過濾板；
所述清理架的一側安裝有抽拉架，所述抽拉架安裝在所述驅動架上。
進一步地，在本發明較佳實施例中，所述預處理箱的底側活動安裝有底板，打開所述底板用于清理所述過濾板。
本發明提出的一種油漆污水用的集中處理設備的有益效果是：
在本發明中，通過污水處理裝置的設置，將污水氣浮機進行模塊化，廢水通過多個處理箱進行處理，并且曝氣機的空氣通過轉接管進入到多個曝氣管內，使得廢水內的雜質可以被氣泡更加充分地包裹，將雜質進行充分地處理，同時可以根據污水處理量的大小，決定放置處理箱的數量；另外，在對應位置的處理箱安裝在污水氣浮機內時，使得對應位置的中轉水箱連通，將廢水注入至對應位置的處理箱內，既可以有效保證污水的處理效果，同時可以對不同量的污水進行充分處理，并且有效地增加了污水氣浮機的通用性，從而通過批量生產可以有效地降低生產成本。
進一步地，在本發明中，通過攪拌出藥裝置的設置，在電機驅動動力軸進行轉動時，動力軸帶動從動柱轉動，從動柱轉動通過驅動槽擠壓轉接軸移動，使得轉接軸帶動驅動架移動，同時在從動柱轉動一周時，通過轉接軸帶動驅動架往復移動一次，在驅動架來回移動的過程中，帶動擺動桿擺動，擺動桿通過擺動軸帶動安裝架擺動，進而使得安裝架帶動攪拌電機擺動，攪拌電機在帶動攪拌管轉動的過程中，還可以進行擺動，從而實現對廢水和藥劑的充分?jǐn)嚢瑁⑶宜巹┩ㄟ^(guò)多個攪拌支管均勻地灑出，使得廢水和藥劑的反應更加充分，保證廢水的處理效果。
更進一步地，在本發明中，通過進水預處理裝置的設置，過濾板用于過濾污水中的大尺寸雜質，在驅動架往復移動時，通過抽拉架帶動清理架移動，清理架移動對過濾板的表面雜質進行清理，避免過濾板表內附著雜質，造成過濾板無法過濾廢水的問題。
（發明人：王繼安;王浩堂;翟愛玉;王繼磊）
