公布日：2023.11.24
申請日：2023.10.07
分類號：C02F3/28(2023.01)I;C02F3/34(2023.01)I
摘要
本發明公開了一種全混折流式厭氧反應器。所述全混折流式厭氧反應器包括厭氧反應器、進水裝置、進氣裝置和污泥系統。對于厭氧反應器，采用集裝箱池體結構串聯形式，擴大反應器的混合反應空間。在厭氧反應器中設置反應區和沉淀區，后在反應區和沉淀區內設置折流板和傾斜擋板，從而提高反應的傳質效果。進水裝置起到均勻布水、傳遞水路的作用；進氣裝置起到氣體攪拌、循環沼氣的作用；污泥系統起到污泥循環回流作用。本發明設計的全混折流式厭氧反應器相較于傳統的UASB反應器，取消了三相分離器，且具備更好的傳質混流效果，促進了污泥厭氧反應產生沼氣的效率。
權利要求書

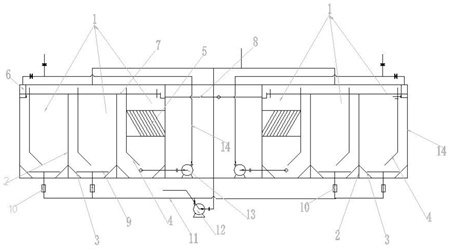

1.一種全混折流式厭氧反應器，包括厭氧反應器(1)、進水裝置、進氣裝置和污泥系統；厭氧反應器(1)設置有隔板(2)，隔板(2)將厭氧反應器(1)劃分為連通的獨立腔體，所述獨立腔體劃分為反應區和沉淀區；所述進水裝置(6)設置于反應區的端部，進水裝置(6)與進水管線(7)連通；所述進氣裝置包括攪拌氣管(9)、沼氣增壓泵(10)和沼氣管線(11)；所述攪拌氣管(9)穿過反應區的底部，攪拌氣管(9)連接用于污泥回流的沼氣增壓泵(10)；沼氣增壓泵(10)與沼氣管線(11)連通；所述污泥系統包括污泥回流泵(13)和污泥循環管線(14)；污泥回流泵(13)連通污泥循環管線(14)，后在進水裝置(6)回流污泥。
2.根據權利要求1所述的一種全混折流式厭氧反應器，其特征在于，若干數量的所述厭氧反應器(1)橫向串聯。
3.根據權利要求1所述的一種全混折流式厭氧反應器，其特征在于，所述反應區和沉淀區均設置折流板(4)。
4.根據權利要求1所述的一種全混折流式厭氧反應器，其特征在于，所述厭氧反應器(1)的側壁、隔板(2)的兩側均設置傾斜擋板(3)。
5.根據權利要求4所述的一種全混折流式厭氧反應器，其特征在于，所述傾斜擋板(3)折角度數為45°-60°。
6.根據權利要求1所述的一種全混折流式厭氧反應器，其特征在于，所述進水裝置(6)具體為布水槽。
7.根據權利要求1所述的一種全混折流式厭氧反應器，其特征在于，所述攪拌氣管(9)均勻開孔，起到沼氣攪拌作用。
8.根據權利要求1所述的一種全混折流式厭氧反應器，其特征在于，所述傾斜酶浮填料裝置(5)具體為平流式斜板沉淀池。
9.根據權利要求7所述的一種全混折流式厭氧反應器，其特征在于，所述平流式斜板沉淀池負載離子型酶促懸浮填料。
發明內容
本發明的目的在于提供一種厭氧反應器，取消三相分離器的設置，通過反應器串聯提高反應空間，并且同時實現氣液固的全混流反應，從而提高傳質效果，進而解決背景技術中存在的反應空間小、反應不充分的問題。本發明的目的可以通過以下技術方案實現：
一種全混折流式厭氧反應器，包括厭氧反應器、進料裝置和污泥系統；
厭氧反應器設置有隔板，隔板將厭氧反應器劃分為連通的獨立腔體，所述獨立腔體劃分為反應區和沉淀區；；
所述進水裝置設置于反應區的端部，進水裝置與進水管線連通；
所述進氣裝置包括攪拌氣管、沼氣增壓泵和沼氣管線；所述攪拌氣管穿過反應區的底部，攪拌氣管連接用于污泥回流的沼氣增壓泵；沼氣增壓泵與沼氣管線連通；
所述污泥系統包括污泥回流泵和污泥循環管線；污泥回流泵連通污泥循環管線，后在進水裝置回流污泥。
作為本發明進一步的方案，若干數量的所述厭氧反應器橫向串聯。
作為本發明進一步的方案，所述反應區和沉淀區均設置折流板。
作為本發明進一步的方案，所述厭氧反應器的側壁、隔板的兩側均設置傾斜擋板。
作為本發明進一步的方案，所述傾斜擋板折角度數為45°-60°。
作為本發明進一步的方案，所述進水裝置具體為布水槽。
作為本發明進一步的方案，所述攪拌氣管均勻開孔，起到沼氣攪拌作用。
作為本發明進一步的方案，作為本發明進一步的方案，傾斜酶浮填料裝置具體為平流式斜板沉淀池。
作為本發明進一步的方案，所述平流式斜板沉淀池負載離子型酶促懸浮填料。
有益效果
1、本發明制備的全混折流式厭氧反應器相較于傳統的厭氧反應器(UASB)取消了三相固體分離器，避免因較大的高徑比使得反應器在空間上受到限制。利用集裝箱池體結構池底結構作為厭氧反應器、厭氧反應器橫向串聯的方式，擴大厭氧反應的空間。此外，本發明設計的全混折流式厭氧反應器通過設置隔板，將整個反應器空間劃分為反應區和沉淀區，實現氣液固的全混合，通過全混流提高傳質效果，進一步提高反應效率。
2、本發明通過在反應區和沉淀區設置折流板，由于折流板具有一定傾斜角度，從而使得反應器內的混合物獲得更高的湍流效果。在隔板的底側設置傾斜擋板，從而有助于底部水流返回至反應器的流區中心，促進污泥顆粒和廢水的混合。此外，攪拌氣管開孔，利用沼氣攪拌氣體，實現傳質。
（發明人：幸響付;李石磊;毛勇先;牟聯華;張建樹;張立志;朱恒）
