公布日：2024.03.12

申請日：2023.11.21

分類號：C02F11/121(2019.01)I

摘要

本發明涉及污水處理技術領域，公開了一種工業污水處理用污泥脫水設備，包括處理水箱，還包括有導流結構和攪動組件；所述導流結構包括固軸架、傳動軸、滯水板、漏斗、分離箱、污泥底箱、輸出端口，所述固軸架固定連接在處理水箱的上表面，所述傳動軸轉動連接在固軸架的中心處，所述滯水板固定連接在處理水箱的內壁，所述漏斗固定連接在滯水板的底面，所述分離箱設置在處理水箱的底側，所述污泥底箱固定連接在分離箱的底側，所述輸出端口固定連接在處理水箱的左側底面，所述偏軸桿固定連接在上軸盤的底面，本發明，具有實用性強和防止污泥沉淀干擾流速的特點。

權利要求書

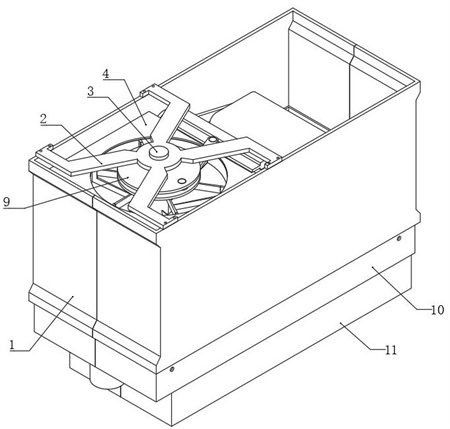

1.一種工業污水處理用污泥脫水設備，包括處理水箱（1），其特征在于：還包括有導流結構和攪動組件（9）；所述導流結構包括固軸架（2）、傳動軸（3）、滯水板（4）、漏斗（7）、分離箱（10）、污泥底箱（11）、輸出端口（12），所述固軸架（2）固定連接在處理水箱（1）的上表面，所述傳動軸（3）轉動連接在固軸架（2）的中心處，所述滯水板（4）固定連接在處理水箱（1）的內壁，所述漏斗（7）固定連接在滯水板（4）的底面，所述分離箱（10）設置在處理水箱（1）的底側，所述污泥底箱（11）固定連接在分離箱（10）的底側，所述輸出端口（12）固定連接在處理水箱（1）的左側底面；所述攪動組件（9）包括上軸盤（91）、偏軸桿（92）、下軸盤（93）、底轉軸（94）、刮動板（95），所述上軸盤（91）固定連接在傳動軸（3）底端，所述偏軸桿（92）固定連接在上軸盤（91）的底面，所述下軸盤（93）固定連接在偏軸桿（92）的底面，所述底轉軸（94）固定連接在下軸盤（93）的軸心處，所述刮動板（95）固定連接在底轉軸（94）的外側面。

2.根據權利要求1所述的一種工業污水處理用污泥脫水設備，其特征在于：所述刮動板（95）環形陣列分布在底轉軸（94）的外側面，所述輸出端口（12）與處理水箱（1）內部相互連通。

3.根據權利要求2所述的一種工業污水處理用污泥脫水設備，其特征在于：所述偏軸桿（92）的側面設置有施壓裝置（5），所述施壓裝置（5）包括往復結構和施壓結構，所述往復結構包括聯動桿（51）、推板（52）、腰槽桿（53）、擺動架（54），所述聯動桿（51）鉸接連接在偏軸桿（92）的外側，所述推板（52）鉸接連接在聯動桿（51）的右側末端，所述腰槽桿（53）滑動連接在推板（52）的外側，所述擺動架（54）固定連接在腰槽桿（53）的底面。

4.根據權利要求3所述的一種工業污水處理用污泥脫水設備，其特征在于：所述施壓結構包括施壓架（55）、下壓濾槽（56）、收縮桿（57）、壓水板（58），所述施壓架（55）滑動連接在擺動架（54）的內側，所述下壓濾槽（56）固定連接在施壓架（55）的底面，所述收縮桿（57）固定連接在下壓濾槽（56）的底面，所述壓水板（58）固定連接在收縮桿（57）的底側末端。

5.根據權利要求4所述的一種工業污水處理用污泥脫水設備，其特征在于：所述擺動架（54）的內側面固定連接有轉軸，且轉軸與處理水箱（1）內壁轉動連接，所述擺動架（54）內側連接有施壓桿，且施壓桿與施壓架（55）側面滑動連接，所述收縮桿（57）的內側設置有彈簧。

6.根據權利要求5所述的一種工業污水處理用污泥脫水設備，其特征在于：所述下壓濾槽（56）的底面設置有傳輸分離裝置（6），所述傳輸分離裝置（6）包括傳動結構和分離結構，所述傳動結構包括鉸座（61）、擺輪桿（62）、傳動帶輪（63）、傳動輪組（64），所述鉸座（61）固定連接在下壓濾槽（56）的底面，所述擺輪桿（62）鉸接連接在鉸座（61）的側面，所述傳動帶輪（63）鉸接連接在擺輪桿（62）的側面，所述傳動輪組（64）設置在傳動帶輪（63）的外側。

7.根據權利要求6所述的一種工業污水處理用污泥脫水設備，其特征在于：所述分離結構包括滾軸（65）、傳輸帶（66）、受壓板（67），所述滾軸（65）轉動連接在分離箱（10）的內側，所述傳輸帶（66）貼合在滾軸（65）的外側，所述受壓板（67）固定連接在分離箱（10）的內壁。

8.根據權利要求7所述的一種工業污水處理用污泥脫水設備，其特征在于：所述傳動帶輪（63）由皮帶和皮帶輪組成，所述受壓板（67）的內側頂面設置有濾網，所述傳輸帶（66）的外側面設置豎板，所述受壓板（67）的表面開設有傳帶槽，且傳輸帶（66）側面的豎板延伸至傳帶槽內側。9.根據權利要求8所述的一種工業污水處理用污泥脫水設備，其特征在于：所述傳輸帶（66）的底側設置有防堵過濾裝置（8），所述防堵過濾裝置（8）包括過濾板（81）、滑桿塊（82）、頂桿（83）、撥動連桿（84）、擺軸（85）、擺桿（86）、攪桿（87），所述過濾板（81）固定連接在受壓板（67）的表面，所述滑桿塊（82）固定連接在分離箱（10）的內壁，所述頂桿（83）滑動連接在滑桿塊（82）的內側，所述撥動連桿（84）設置在頂桿（83）的底側，所述擺軸（85）固定連接在分離箱（10）的內壁，所述擺桿（86）固定連接在撥動連桿（84）的頂面，所述攪桿（87）固定連接在撥動連桿（84）的底面。

10.根據權利要求9所述的一種工業污水處理用污泥脫水設備，其特征在于：所述攪桿（87）延伸至輸出端口（12）的內側，所述撥動連桿（84）與擺軸（85）轉動連接，所述頂桿（83）底端與撥動連桿（84）相接觸。

發明內容

本發明的目的在于提供一種工業污水處理用污泥脫水設備，以解決上述背景技術中提出的問題。

為了解決上述技術問題，本發明提供如下技術方案：一種工業污水處理用污泥脫水設備，包括處理水箱，還包括有導流結構和攪動組件；所述導流結構包括固軸架、傳動軸、滯水板、漏斗、分離箱、污泥底箱、輸出端口，所述固軸架固定連接在處理水箱的上表面，所述傳動軸轉動連接在固軸架的中心處，所述滯水板固定連接在處理水箱的內壁，所述漏斗固定連接在滯水板的底面，所述分離箱設置在處理水箱的底側，所述污泥底箱固定連接在分離箱的底側，所述輸出端口固定連接在處理水箱的左側底面；所述攪動組件包括上軸盤、偏軸桿、下軸盤、底轉軸、刮動板，所述上軸盤固定連接在傳動軸底端，所述偏軸桿固定連接在上軸盤的底面，所述下軸盤固定連接在偏軸桿的底面，所述底轉軸固定連接在下軸盤的軸心處，所述刮動板固定連接在底轉軸的外側面，所述刮動板環形陣列分布在底轉軸的外側面，所述輸出端口與處理水箱內部相互連通，通過上述結構，將污泥和污水的混合物，通過管道輸出至處理水箱的左側上方，讓污水通過外置管道流入滯水板和漏斗內，并將部分濺射在表面的水通過滯水板傾斜流入到漏斗內，傳動軸連接的外置電機處于工作狀態時，傳動軸會隨電機軸轉動而轉動，并通過傳動軸轉動，帶動傳動軸連接的上軸盤轉動，而上軸盤通過偏軸桿帶動連接的下軸盤轉動，從而讓下軸盤連接的底轉軸帶動刮動板轉動，通過刮動板轉動，通過刮動板貼合在漏斗內壁，通過刮動板轉動附著在漏斗污泥刮除，并利用離心力將污泥通過刮動板甩出漏斗底端，防止污泥快速沉淀堆積堵住漏斗底部。

根據上述技術方案，所述偏軸桿的側面設置有施壓裝置，所述施壓裝置包括往復結構和施壓結構，所述往復結構包括聯動桿、推板、腰槽桿、擺動架，所述聯動桿鉸接連接在偏軸桿的外側，所述推板鉸接連接在聯動桿的右側末端，所述腰槽桿滑動連接在推板的外側，所述擺動架固定連接在腰槽桿的底面，所述施壓結構包括施壓架、下壓濾槽、收縮桿、壓水板，所述施壓架滑動連接在擺動架的內側，所述下壓濾槽固定連接在施壓架的底面，所述收縮桿固定連接在下壓濾槽的底面，所述壓水板固定連接在收縮桿的底側末端，所述擺動架的內側面固定連接有轉軸，且轉軸與處理水箱內壁轉動連接，所述擺動架內側連接有施壓桿，且施壓桿與施壓架側面滑動連接，所述收縮桿的內側設置有彈簧，通過上述結構，當上軸盤轉動時，上軸盤會帶動底端連接的偏軸桿轉動，做圓周運動的偏軸桿會推動外側連接的聯動桿運動，通過聯動桿推動末端連接的推板左右往復移動，通過推板移動推動腰槽桿，腰槽桿讓擺動架擺動，而擺動架擺動會推動底部連接的施壓架移動，施壓架會推動下壓濾槽在處理水箱的內側滑動，從出漏斗流出的污水會通過施壓架的頂面向兩側流動，并讓污水流入到下壓濾槽內，并通過下壓濾槽將污水中的其他與污泥進行分離，讓污泥和水透過下壓濾槽底側的濾網向下滴落，防止其他不溶于水的物質與污泥混合，同時，下壓濾槽向下移動過程中，會讓下壓濾槽底部的水，從下壓濾槽底面濾孔涌出，通過涌出的水柱對下壓濾槽底部進行清理，起到防止堵塞的作用，同時下壓濾槽向下移動，會推動底部收縮桿和壓水板移動，下壓濾槽落下的水和污泥會經過壓水板上方，向側面流動，并讓污泥和水在壓水板的底部沉淀，通過壓水板擠壓沉淀的污泥，將污泥中的水從壓水板側面排出，并將污泥壓實。

根據上述技術方案，所述下壓濾槽的底面設置有傳輸分離裝置，所述傳輸分離裝置包括傳動結構和分離結構，所述傳動結構包括鉸座、擺輪桿、傳動帶輪、傳動輪組，所述鉸座固定連接在下壓濾槽的底面，所述擺輪桿鉸接連接在鉸座的側面，所述傳動帶輪鉸接連接在擺輪桿的側面，所述傳動輪組設置在傳動帶輪的外側，所述分離結構包括滾軸、傳輸帶、受壓板，所述滾軸轉動連接在分離箱的內側，所述傳輸帶貼合在滾軸的外側，所述受壓板固定連接在分離箱的內壁，所述傳動帶輪由皮帶和皮帶輪組成，所述受壓板的內側頂面設置有濾網，所述傳輸帶的外側面設置豎板，所述受壓板的表面開設有傳帶槽，且傳輸帶側面的豎板延伸至傳帶槽內側，通過上述結構，壓水板下壓時，會將壓實聚集的污泥壓入到傳輸帶側面的豎板內側，并通過壓水板施壓，讓水從傳輸帶的豎板兩側及排出受壓板左側排出，同時通過下壓濾槽下壓推動擺輪桿擺動，讓擺輪桿擺動推動末端連接的傳動帶輪轉動，從而讓傳動帶輪帶動傳動輪組和滾軸轉動，通過滾軸轉動將傳輸帶豎板內側的污泥轉移至右側，讓污泥落入到污泥底箱的內部收集起來，通過輸出端口將水排出，從而利用傳輸帶豎板對污泥收集和傳輸，以方便后續處理，通過下壓濾槽下壓聯動實現污泥傳輸，可降低能源消耗更加環保。

根據上述技術方案，所述傳輸帶的底側設置有防堵過濾裝置，所述防堵過濾裝置包括過濾板、滑桿塊、頂桿、撥動連桿、擺軸、擺桿、攪桿，所述過濾板固定連接在受壓板的表面，所述滑桿塊固定連接在分離箱的內壁，所述頂桿滑動連接在滑桿塊的內側，所述撥動連桿設置在頂桿的底側，所述擺軸固定連接在分離箱的內壁，所述擺桿固定連接在撥動連桿的頂面，所述攪桿固定連接在撥動連桿的底面，所述攪桿延伸至輸出端口的內側，所述撥動連桿與擺軸轉動連接，所述頂桿底端與撥動連桿相接觸，通過上述結構，當傳輸帶的豎板通過左端的滾軸驅動，讓傳輸帶左側位置的豎板以順時針方向向上移動時，通過傳輸帶的豎板與撥動連桿上固定的擺桿接觸，并通過接觸讓撥動連桿在擺軸的外側擺動，撥動連桿與頂桿側面貼合的凸起處，會向上推動頂桿，并讓頂桿向上撞擊過濾板，從而讓過濾板產生震動，防止過濾板堵塞，從而提升過濾板對污水和污泥的分離效率，讓污泥順著過濾板向下滑落。

與現有技術相比，本發明所達到的有益效果是：本發明，通過設置有攪動組件、上軸盤、偏軸桿、下軸盤、底轉軸、刮動板、分離箱、污泥底箱、輸出端口，利用刮動板處在漏斗內的桿狀結構，讓污泥處于懸浮狀態，防止污泥快速沉淀堆積堵住漏斗底部，同時利用刮動板貼合漏斗內側起到刮除清理的作用；本發明，通過設置有聯動桿、推板、腰槽桿、擺動架、施壓架、下壓濾槽、收縮桿、壓水板，讓污泥和水透過下壓濾槽底側的濾網向下滴落，防止其他不溶于水的物質與污泥混合，影響污泥后續的干燥和回收處理，同時，通過涌出的水柱對下壓濾槽底部進行清理，起到防止堵塞的作用，同時，將污泥中的水從壓水板側面排出，并將污泥壓實，方便污泥從懸浮狀態聚集，從而起到收集的作用；本發明，通過設置有鉸座、擺輪桿、傳動帶輪、傳動輪組、滾軸、傳輸帶、受壓板，讓污泥落入到污泥底箱的內部收集起來，通過輸出端口將水排出，從而利用傳輸帶豎板對污泥收集和傳輸，以方便后續處理，通過下壓濾槽下壓聯動實現污泥傳輸，可降低能源消耗更加環保；本發明，通過設置有過濾板、滑桿塊、頂桿、撥動連桿、擺軸、擺桿、攪桿，讓頂桿向上撞擊過濾板，從而讓過濾板產生震動，防止過濾板堵塞，從而提升過濾板對污水和污泥的分離效率。

（發明人：陳正波）
