公布日：2023.08.15
申請日：2023.04.27
分類號：F23G7/00(2006.01)I;F23G5/027(2006.01)I;F23G5/44(2006.01)I;F23G5/50(2006.01)I;F23J15/02(2006.01)I
摘要
本發明涉及化工技術領域，且公開了一種流化床化工污泥熱解裝置，包括收集箱，所述收集箱的頂部固定設有熱解反應管，所述熱解反應管的頂部固定設有燃燒室，所述熱解反應管的內部活動設有螺旋輸送組件，所述熱解反應管頂部的一側設有進料口。該流化床化工污泥熱解裝置，通過設有燃燒室，化工污泥在熱解反應管中產生的廢氣會進入到燃燒室的內部進行充分燃燒，通過設有排氣管，排氣管的內部設有凈化組件，可以在燃燒之后對產生的尾氣進一步凈化之后再排出，從而使得該裝置能夠便于對廢氣進行凈化處理，然后通過設有收集箱，收集箱通過連接管與熱解反應管連接，產生的固體廢渣可以通過連接管直接輸送到收集箱的內部進行收集處理。
權利要求書

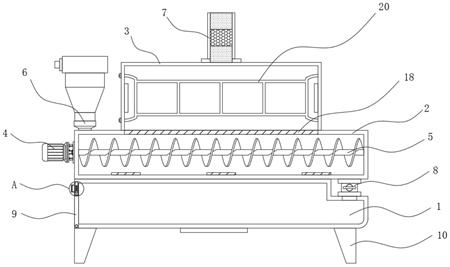

1.一種流化床化工污泥熱解裝置，包括收集箱(1)，所述收集箱(1)的頂部固定設有熱解反應管(2)，所述熱解反應管(2)的頂部固定設有燃燒室(3)，其特征在于：所述熱解反應管(2)的內部活動設有螺旋輸送組件(5)，所述熱解反應管(2)頂部的一側設有進料口(6)，所述進料口(6)的頂部連接有流化床，所述熱解反應管(2)的側面固定設有輸送電機(4)，所述輸送電機(4)的輸出端與螺旋輸送組件(5)的一端固定，所述燃燒室(3)的頂端設有排氣管(7)，所述排氣管(7)的內部設有凈化組件，所述收集箱(1)的一側活動設有活動門(9)，所述收集箱(1)的底部固定設有支撐腿(10)，所述活動門(9)的側面活動設有把手(11)。
2.根據權利要求1所述的一種流化床化工污泥熱解裝置，其特征在于：所述凈化組件包括有兩個活性炭層(701)和無紡布層(702)，所述無紡布層(702)位于凈化組件的中部，兩個所述活性炭層(701)分別位于無紡布層(702)的頂部和底部。
3.根據權利要求1所述的一種流化床化工污泥熱解裝置，其特征在于：所述熱解反應管(2)的底部固定設有連接管(8)，所述連接管(8)的底端與收集箱(1)的內部連通。
4.根據權利要求1所述的一種流化床化工污泥熱解裝置，其特征在于：所述活動門(9)的內部開設有空槽(12)，所述空槽(12)的內部設有立桿(13)和活動卡塊(14)，所述立桿(13)的底端與空槽(12)的內底壁固定，所述活動卡塊(14)與立桿(13)的表面活動連接。
5.根據權利要求4所述的一種流化床化工污泥熱解裝置，其特征在于：所述收集箱(1)的內頂壁開設有卡槽(15)，所述活動卡塊(14)的頂部與卡槽(15)的內部卡接。
6.根據權利要求4所述的一種流化床化工污泥熱解裝置，其特征在于：所述活動卡塊(14)的內部開設有凹槽(16)，所述凹槽(16)的內部固定設有伸縮彈簧(17)，所述伸縮彈簧(17)的頂端與凹槽(16)的內頂壁固定，所述伸縮彈簧(17)的底端與立桿(13)的頂端固定。
7.根據權利要求1所述的一種流化床化工污泥熱解裝置，其特征在于：所述熱解反應管(2)的頂部固定設有過濾網(18)，所述過濾網(18)將熱解反應管(2)的頂部和燃燒室(3)的底部隔開，過濾網18為金屬網，可以耐高溫。
8.根據權利要求4所述的一種流化床化工污泥熱解裝置，其特征在于：所述空槽(12)的內側壁開設有限位槽(19)，所述把手(11)穿過限位槽(19)與活動卡塊(14)連接，且把手(11)與限位槽(19)的內部活動連接。
9.根據權利要求4所述的一種流化床化工污泥熱解裝置，其特征在于：所述燃燒室(3)的內部設有加熱裝置，且燃燒室的內部設有冷劑管(20)。
發明內容
(一)解決的技術問題
針對現有技術的不足，本發明提供了一種流化床化工污泥熱解裝置，具備便于對熱解之后的廢氣和固體殘渣進行處理的優點，解決了上述背景技術中所提出的問題。
(二)技術方案
本發明提供如下技術方案：一種流化床化工污泥熱解裝置，包括收集箱，所述收集箱的頂部固定設有熱解反應管，所述熱解反應管的頂部固定設有燃燒室，所述熱解反應管的內部活動設有螺旋輸送組件，所述熱解反應管頂部的一側設有進料口，所述進料口的頂部連接有流化床，所述熱解反應管的側面固定設有輸送電機，所述輸送電機的輸出端與螺旋輸送組件的一端固定，所述燃燒室的頂端設有排氣管，所述排氣管的內部設有凈化組件，所述收集箱的一側活動設有活動門，所述收集箱的底部固定設有支撐腿，所述活動門的側面活動設有把手。
優選的，所述凈化組件包括有兩個活性炭層和無紡布層，所述無紡布層位于凈化組件的中部，兩個所述活性炭層分別位于無紡布層的頂部和底部，通過兩個活性炭層和無紡布層的作用，可以在排出時對廢氣進一步進行凈化處理，防止有毒害的氣體直接排放到空氣中造成污染。
優選的，所述熱解反應管的底部固定設有連接管，所述連接管的底端與收集箱的內部連通，通過連接管的作用將收集箱與熱解反應管連接，便于將熱解之后的固體殘渣輸送到收集箱的內部。
優選的，所述活動門的內部開設有空槽，所述空槽的內部設有立桿和活動卡塊，所述立桿的底端與空槽的內底壁固定，所述活動卡塊與立桿的表面活動連接，活動卡塊可以在空槽的內部上下移動。
優選的，所述收集箱的內頂壁開設有卡槽，所述活動卡塊的頂部與卡槽的內部卡接，當活動卡塊卡接在卡槽的內部時，便于對活動門的位置進行固定。
優選的，所述活動卡塊的內部開設有凹槽，所述凹槽的內部固定設有伸縮彈簧，所述伸縮彈簧的頂端與凹槽的內頂壁固定，所述伸縮彈簧的底端與立桿的頂端固定，活動卡塊可以通過凹槽在立桿的表面上下移動，通過立桿來對活動卡塊進行導向限位，然后通過伸縮彈簧的彈力作用，可以將活動卡塊向外抵緊，使得活動卡塊可以卡緊固定在卡槽的內部。
優選的，所述熱解反應管的頂部固定設有過濾網，所述過濾網將熱解反應管的頂部和燃燒室的底部隔開，過濾網為金屬網，可以耐高溫。
優選的，所述空槽的內側壁開設有限位槽，所述把手穿過限位槽與活動卡塊連接，且把手與限位槽的內部活動連接，通過上下移動把手，可以帶動活動卡塊在空槽的內部上下移動，從而使得活動卡塊便于從卡槽的內部分離，分離之后再便于將活動門打開，打開之后再便于對其內部的固體殘渣進行清理。
優選的，所述燃燒室的內部設有加熱裝置，且燃燒室的內部設有冷劑管，通過冷劑管的作用，可以對裝置的內部進行降溫。
與現有技術相比，本發明提供了一種流化床化工污泥熱解裝置，具備以下有益效果：
1、該流化床化工污泥熱解裝置，通過設有燃燒室，化工污泥在熱解反應管中產生的廢氣會進入到燃燒室的內部進行充分燃燒，通過設有排氣管，排氣管的內部設有凈化組件，可以在燃燒之后對產生的尾氣進一步凈化之后再排出，從而使得該裝置能夠便于對廢氣進行凈化處理，然后通過設有收集箱，收集箱通過連接管與熱解反應管連接，產生的固體廢渣可以通過連接管直接輸送到收集箱的內部進行收集處理。
2、該流化床化工污泥熱解裝置，通過設有進料口，方便在使用時向裝置的內部添加原料，然后通過設有過濾網，可以將燃燒室和熱解反應管隔開，隔開之后并不會妨礙二者之間的氣體流動，產生的廢氣可以從過濾網進入到燃燒室的內部進行燃燒處理，從而使得該裝置能夠便于對產生的廢氣進行處理。
3、該流化床化工污泥熱解裝置，通過設有活動門，活動門與收集箱的側面轉動連接，然后通過活動卡塊和卡槽的作用來對活動門的位置進行固定，使得該活動門可以自由打開或關閉，在關閉時可以對固體殘渣進行收集，打開之后便于將其內部的固體殘渣取出進行處理。
（發明人：李絢天;蔣瑯;楊俊;徐炎華）
