公布日：2023.08.15
申請日：2023.05.12
分類號：C02F11/13(2019.01)I;B01F27/90(2022.01)I;F28D7/02(2006.01)I
摘要
本發明公開了用于火電廠的低品質蒸汽污泥干燥器，干燥罐上設置有用于排氣的排氣道，過濾組件設置在排氣道；轉動盤在升降蓋上轉動；攪拌液體管設置在轉動盤上，水循環換熱組件的輸入端和輸出端與內部中空的攪拌液體管兩端連接形成循環回路；余熱收集箱用于收集火電廠的余熱，并將熱量傳導給水循環換熱組件；水循環換熱組件將來源火電廠的余熱傳導給水循環換熱組件，再通過水循環換熱組件和攪拌液體管配合，在對攪拌液體管進行輸送熱水的同時轉動對淤泥進行攪拌，不僅能夠便于均勻對淤泥進行干燥處理，更對熱能源的使用實現了最大化的利用，以此不僅提高了對淤泥的干燥效率，并為人們的使用提供了方便。
權利要求書

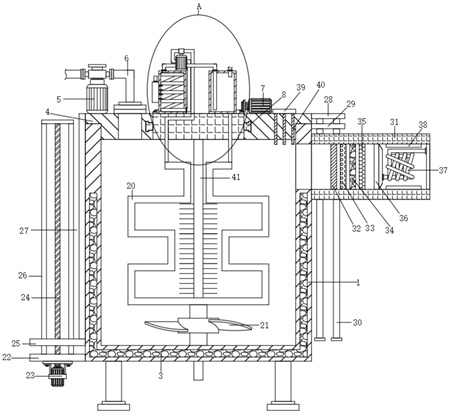

1.用于火電廠的低品質蒸汽污泥干燥器，其特征在于，包括：干燥罐(1)，所述干燥罐(1)上設置有用于排氣的排氣道(31)；過濾組件，所述過濾組件設置在排氣道(31)；升降蓋(4)，所述升降蓋(4)用于蓋合干燥罐(1)頂部開口；轉動盤(8)，所述轉動盤(8)通過動力裝置驅動在升降蓋(4)上轉動；攪拌液體管(20)，所述攪拌液體管(20)設置在轉動盤(8)上并延伸至干燥罐(1)內，所述攪拌液體管(20)轉動對污泥進行攪拌；水循環換熱組件，所述水循環換熱組件安裝在升降蓋(4)的外側，所述水循環換熱組件的輸入端和輸出端與內部中空的攪拌液體管(20)兩端連接形成循環回路；余熱收集箱(16)，所述余熱收集箱(16)用于收集火電廠的余熱，并將熱量傳導給水循環換熱組件；加熱組件(3)，所述加熱組件(3)設置在干燥罐(1)上。
2.根據權利要求1所述的用于火電廠的低品質蒸汽污泥干燥器，其特征在于：所述過濾組件包含由內向外依次設置的過濾網(32)、活性炭(33)、過濾棉(34)、凈化濾板(35)和集汽罩(36)，所述集汽罩(36)外端連接有導管(37)，還包括有對準導管(37)的紫外線殺菌燈(38)，所述導管(37)在紫外線殺菌燈(38)照射范圍內環繞多圈設置。
3.根據權利要求1所述的用于火電廠的低品質蒸汽污泥干燥器，其特征在于：還包括絲桿升降組件，所述絲桿升降組件通過連接板(27)與升降蓋(4)連接，用于驅動升降蓋(4)靠近或遠離干燥罐(1)頂部開口。
4.根據權利要求3所述的用于火電廠的低品質蒸汽污泥干燥器，其特征在于：所述升降蓋(4)一側固定有第二限位桿(30)，所述干燥罐(1)一側固定連接有連接塊(29)，所述第二限位桿(30)與連接塊(29)滑動配合。
5.根據權利要求1所述的用于火電廠的低品質蒸汽污泥干燥器，其特征在于：所述攪拌液體管(20)的下端安裝有攪拌輪(21)。
6.根據權利要求1所述的用于火電廠的低品質蒸汽污泥干燥器，其特征在于：所述升降蓋(4)的頂部安裝有污泥泵(5)，所述污泥泵(5)的輸出端通過污泥管(6)貫穿升降蓋(4)延伸至干燥罐(6)內部。
7.根據權利要求1所述的用于火電廠的低品質蒸汽污泥干燥器，其特征在于：所述升降蓋(4)外部安裝有溫度傳感器(39)和若干第二導熱片(40)，所述溫度傳感器(39)用于測量第二導熱片(40)的溫度，所述第二導熱片(40)一端貫穿升降蓋(4)至干燥罐(6)內部。
8.根據權利要求1所述的用于火電廠的低品質蒸汽污泥干燥器，其特征在于：所述水循環換熱組件包括第一水箱(11)、第二水箱(13)、螺旋管(14)、第一導熱片(15)、水泵(17)、水管(18)，所述螺旋管(14)設置在第二水箱(13)內部，所述攪拌液體管(20)兩端分別與第一水箱(11)、螺旋管(14)一端連接，所述螺旋管(14)另一端通過水管(18)與第一水箱(11)連接，所述水泵(17)安裝在水管(18)上，若干所述第一導熱片(15)從第二水箱(13)內部延伸至與余熱收集箱(16)連接。
9.根據權利要求1所述的用于火電廠的低品質蒸汽污泥干燥器，其特征在于：還包括空心筒(41)，所述空心筒(41)下端豎直延伸至干燥罐(1)下方，所述空心筒(41)內設置有通過第三電機(42)驅動旋轉的往復絲桿(43)，所述空心筒(41)內豎向滑動連接有與往復絲桿(43)螺紋配合的滑塊(44)，所述空心筒(41)上均勻設置有吸水條(45)，所述吸水條(45)一端延伸至干燥罐(1)內部，所述吸水條(45)另一端延伸空心筒(41)內部。
10.根據權利要求9所述的用于火電廠的低品質蒸汽污泥干燥器，其特征在于：所述滑塊(44)外側壁設置有一層彈性橡膠層。
發明內容
本發明的目的在于提供用于火電廠的低品質蒸汽污泥干燥器，以解決上述背景技術中提出的問題。
為實現上述目的，本發明提供如下技術方案：
用于火電廠的低品質蒸汽污泥干燥器，包括：
干燥罐，所述干燥罐上設置有用于排氣的排氣道；
過濾組件，所述過濾組件設置在排氣道；
升降蓋，所述升降蓋用于蓋合干燥罐頂部開口；
轉動盤，所述轉動盤通過動力裝置驅動在升降蓋上轉動；
攪拌液體管，所述攪拌液體管設置在轉動盤上并延伸至干燥罐內，所述攪拌液體管轉動對污泥進行攪拌；
水循環換熱組件，所述水循環換熱組件安裝在升降蓋的外側，所述水循環換熱組件的輸入端和輸出端與內部中空的攪拌液體管兩端連接形成循環回路；
余熱收集箱，所述余熱收集箱用于收集火電廠的余熱，并將熱量傳導給水循環換熱組件；
加熱組件，所述加熱組件設置在干燥罐上。
優選的，所述過濾組件包含由內向外依次設置的過濾網、活性炭、過濾棉、凈化濾板和集汽罩，所述集汽罩外端連接有導管，還包括有對準導管的紫外線殺菌燈，所述導管在紫外線殺菌燈照射范圍內環繞多圈設置。
優選的，還包括絲桿升降組件，所述絲桿升降組件通過連接板與升降蓋連接，用于驅動升降蓋靠近或遠離干燥罐頂部開口。
優選的，所述升降蓋一側固定有第二限位桿，所述干燥罐一側固定連接有連接塊，所述第二限位桿與連接塊滑動配合。
優選的，所述攪拌液體管的下端安裝有攪拌輪。
優選的，所述升降蓋的頂部安裝有污泥泵，所述污泥泵的輸出端通過污泥管貫穿升降蓋延伸至干燥罐內部。
優選的，所述升降蓋外部安裝有溫度傳感器和若干第二導熱片，所述溫度傳感器用于測量第二導熱片的溫度，所述第二導熱片一端貫穿升降蓋至干燥罐內部。
優選的，所述水循環換熱組件包括第一水箱、第二水箱、螺旋管、第一導熱片、水泵、水管，所述螺旋管設置在第二水箱內部，所述攪拌液體管兩端分別與第一水箱、螺旋管一端連接，所述螺旋管另一端通過水管與第一水箱連接，所述水泵安裝在水管上，若干所述第一導熱片從第二水箱內部延伸至與余熱收集箱連接。
優選的，還包括空心筒，所述空心筒下端豎直延伸至干燥罐下方，所述空心筒內設置有通過第三電機驅動旋轉的往復絲桿，所述空心筒內豎向滑動連接有與往復絲桿螺紋配合的滑塊，所述空心筒上均勻設置有吸水條，所述吸水條一端延伸至干燥罐內部，所述吸水條另一端延伸空心筒內部。
優選的，所述滑塊外側壁設置有一層彈性橡膠層。
與現有技術相比，本發明的有益效果是：
水循環換熱組件將來源火電廠的余熱傳導給水循環換熱組件，再通過水循環換熱組件和攪拌液體管配合，在對攪拌液體管進行輸送熱水的同時轉動對淤泥進行攪拌，不僅能夠便于均勻對淤泥進行干燥處理，更對熱能源的使用實現了最大化的利用，以此不僅提高了對淤泥的干燥效率，并為人們的使用提供了方便。
（發明人：楊晨;劉志宏;吳建賓;王俊生;邱錦木;林錚;李厚毅;賴惠萍）
