公布日：2024.04.05
申請日：2024.01.19
分類號：B01D41/04(2006.01)I;F04B39/16(2006.01)I;B01D41/00(2006.01)I
摘要

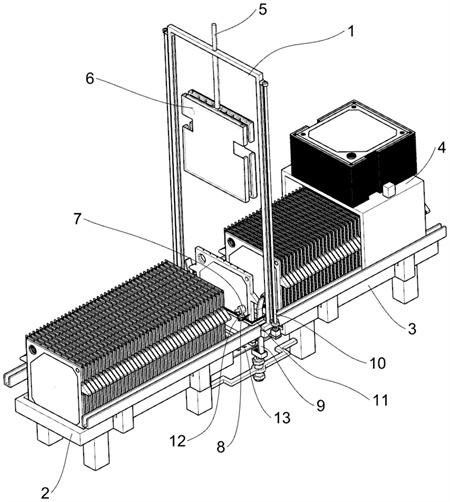

本申請涉及濾板清洗和濾布更換的領域，公開了基于污水處理壓縮機的濾板濾布自動換洗裝置，包括支撐架，支撐架的一側設置有放置區，支撐架的另一側設置有落料區以及用于放置濾布的移動組件，且移動組件可在落料區、放置區之間來回穿梭，放置區與落料區之間連接有定位板，支撐架上設置有伸縮組件，伸縮組件上設置有用于粘接濾布的熱合組件，支撐架上滑動連接有用于對濾板清洗的清洗組件以及用于對濾布邊緣進行裁剪的裁剪組件；濾布的裁剪、濾板的清洗以及濾布的更換都由自動化機械設備完成，能夠長時間無休息的工作，整體上提高了工作效率，安全系數更高；還提供了基于污水處理壓縮機的濾板濾布自動換洗方法適用于上述裝置。
權利要求書
1.基于污水處理壓縮機的濾板濾布自動換洗裝置，其特征在于，包括支撐架，所述支撐架的一側設置有用于放置使用過的濾板放置區，所述支撐架的另一側設置有落料區以及用于放置濾布的移動組件，且所述移動組件可在所述落料區、所述放置區之間來回穿梭，所述放置區與所述落料區之間連接有定位板，所述支撐架上設置有伸縮組件，所述伸縮組件上設置有用于粘接濾布的熱合組件，所述支撐架上滑動連接有用于對濾板清洗的清洗組件以及用于對濾布邊緣進行裁剪的裁剪組件，所述移動組件、所述伸縮組件、所述熱合組件、所述清洗組件、所述裁剪組件與控制系統電性連接。
2.根據權利要求1所述的基于污水處理壓縮機的濾板濾布自動換洗裝置，其特征在于，所述移動組件包括導軌、小車、驅動組件以及放置框，所述放置區的兩側設置有所述導軌，所述小車上設置有所述驅動組件，所述小車通過所述驅動組件能夠沿著所述導軌進行往返運動，所述小車上設置有用于放置濾布的放置框。
3.根據權利要求1所述的基于污水處理壓縮機的濾板濾布自動換洗裝置，其特征在于，所述伸縮組件包括伸縮電機，所述伸縮電機的輸出端連接有安裝架，所述安裝架上設置有所述熱合組件，所述熱合組件可在所述安裝架上相對旋轉。
4.根據權利要求3所述的基于污水處理壓縮機的濾板濾布自動換洗裝置，其特征在于，所述熱合組件包括旋轉電機，第一齒輪、第二齒輪，左熱合板以及右熱合板，所述旋轉電機與所述安裝架連接，所述旋轉電機的輸出軸與所述第一齒輪連接，所述第一齒輪與所述第二齒輪相嚙合，所述左熱合板與所述第一齒輪同軸連接，所述右熱合板與所述第二齒輪同軸連接。
5.根據權利要求1所述的基于污水處理壓縮機的濾板濾布自動換洗裝置，其特征在于，還包括升降組件、滑動架以及電動滑臺，所述升降組件與所述支撐架連接，所述滑動架穿過所述支撐架與所述升降臺組件連接，所述所述滑動架上設置有滑槽，所述電動滑臺可在所述滑槽上相對滑動，所述電動滑臺上設置有所述清洗組件以及所述裁剪組件。
6.根據權利要求5所述的基于污水處理壓縮機的濾板濾布自動換洗裝置，其特征在于，所述清洗組件包括關節電機、水管、控制閥門以及噴頭，所述關節電機與所述電動滑臺連接，所述關節電機的輸出端連接有所述噴頭，所述水管的一端連接所述噴頭，所述水管的另一端連接有水泵，所述水管靠近所述水泵的一側連接有控制閥門。
7.根據權利要求5所述的基于污水處理壓縮機的濾板濾布自動換洗裝置，其特征在于，所述滑動架上設置有兩組所述裁剪組件，兩組所述裁剪組件用于裁切所述濾板兩面上的濾布，所述裁剪組件包括第一電動推桿以及切割器，所述第一電動推桿的輸出端連接有所述切割器。
8.根據權利要求1所述的基于污水處理壓縮機的濾板濾布自動換洗裝置，其特征在于，還包括夾緊組件，所述夾緊組件包括第二電動推桿、楔形桿、滑槽以及彈簧，所述第二電動推桿的輸出端連接有所述滑槽，所述滑槽中設置有所述楔形桿以及所述彈簧，所述彈簧一端與所述楔形桿連接，所述彈簧的另一端與所述滑槽連接。
9.根據權利要求5所述的基于污水處理壓縮機的濾板濾布自動換洗裝置，其特征在于，所述升降組件包括升降電機、絲桿、連接塊以及軸承座，所述升降電機與所述支撐架連接，所述升降電機的輸出端連接有絲桿，所述絲桿遠離所述升降的電機的一側連接有所述軸承座，所述軸承座與所述支撐架連接，所述連接塊穿過所述支撐架與所述滑動架連接。10.基于污水處理壓縮機的濾板濾布自動換洗方法，適用于上述權利要求1-9任一項所述的基于污水處理壓縮機的濾板濾布自動換洗裝置，其特征在于，包括：利用機械手從放置區將使用過的濾布濾板放置在定位板上，并利用夾緊組件對其進行夾緊；控制系統控制裁剪組件向靠近使用過的濾布濾板移動，利用裁剪組件對濾布進行邊緣裁剪；裁剪后的濾布由機械手將其向上抽出；利用清洗組件對濾板表面進行清洗；利用熱合組件吸取放置在移動組件上的新濾布，并對清洗后的濾板兩面同時換上新濾布；最后機械手將換好新濾布的濾板放置在落料區上。
發明內容
本申請的主要目的在于提供基于污水處理壓縮機的濾板濾布自動換洗裝置及其方法，旨在解決人工清潔濾板以及濾布過程中存在安全隱患以及工作效率低下的問題。
為實現上述目的，本申請?zhí)峁┑幕谖鬯幚韷嚎s機的濾板濾布自動換洗裝置，包括支撐架，所述支撐架的一側設置有用于放置使用過的濾板放置區，所述支撐架的另一側設置有落料區以及用于放置濾布的移動組件，且所述移動組件可在所述落料區、所述放置區之間來回穿梭，所述放置區與所述落料區之間連接有定位板，所述支撐架上設置有伸縮組件，所述伸縮組件上設置有用于粘接濾布的熱合組件，所述支撐架上滑動連接有用于對濾板清洗的清洗組件以及用于對濾布邊緣進行裁剪的裁剪組件，所述移動組件、所述伸縮組件、所述熱合組件、所述清洗組件、所述裁剪組件與控制系統電性連接。
作為本申請一種優選方案，所述移動組件包括導軌、小車、驅動組件以及放置框，所述放置區的兩側設置有所述導軌，所述小車上設置有所述驅動組件，所述小車通過所述驅動組件能夠沿著所述導軌進行往返運動，所述小車上設置有用于放置濾布的放置框。
作為本申請一種優選方案，所述伸縮組件包括伸縮電機，所述伸縮電機的輸出端連接有安裝架，所述安裝架上設置有所述熱合組件，所述熱合組件可在所述安裝架上相對旋轉。
作為本申請一種優選方案，所述熱合組件包括旋轉電機，第一齒輪、第二齒輪，左熱合板以及右熱合板，所述旋轉電機與所述安裝架連接，所述旋轉電機的輸出軸與所述第一齒輪連接，所述第一齒輪與所述第二齒輪相嚙合，所述左熱合板與所述第一齒輪同軸連接，所述右熱合板與所述第二齒輪同軸連接。
作為本申請一種優選方案，還包括升降組件、滑動架以及電動滑臺，所述升降組件與所述支撐架連接，所述滑動架穿過所述支撐架與所述升降臺組件連接，所述所述滑動架上設置有滑槽，所述電動滑臺可在所述滑槽上相對滑動，所述電動滑臺上設置有所述清洗組件以及所述裁剪組件。
作為本申請一種優選方案，所述清洗組件包括關節電機、水管、控制閥門以及噴頭，所述關節電機與所述電動滑臺連接，所述關節電機的輸出端連接有所述噴頭，所述水管的一端連接所述噴頭，所述水管的另一端連接有水泵，所述水管靠近所述水泵的一側連接有控制閥門。
作為本申請一種優選方案，所述滑動架上設置有兩組所述裁剪組件，兩組所述裁剪組件用于裁切所述濾板兩面上的濾布，所述裁剪組件包括第一電動推桿以及切割器，所述第一電動推桿的輸出端連接有所述切割器。
作為本申請一種優選方案，還包括夾緊組件，所述夾緊組件包括第二電動推桿、楔形桿、滑槽以及彈簧，所述第二電動推桿的輸出端連接有所述滑槽，所述滑槽中設置有所述楔形桿以及所述彈簧，所述彈簧一端與所述楔形桿連接，所述彈簧的另一端與所述滑槽連接。
作為本申請一種優選方案，所述升降組件包括升降電機、絲桿、連接塊以及軸承座，所述升降電機與所述支撐架連接，所述升降電機的輸出端連接有絲桿，所述絲桿遠離所述升降的電機的一側連接有所述軸承座，所述軸承座與所述支撐架連接，所述連接塊穿過所述支撐架與所述滑動架連接。基于污水處理壓縮機的濾板濾布自動換洗方法，適用于上述所述的基于污水處理壓縮機的濾板濾布自動換洗裝置，包括：
利用機械手從放置區將使用過的濾布濾板放置在定位板上，并利用夾緊組件對其進行夾緊；
控制系統控制裁剪組件向靠近使用過的濾布濾板移動，利用裁剪組件對濾布進行邊緣裁剪；
裁剪后的濾布由機械手將其向上抽出；
利用清洗組件對濾板表面進行清洗；
利用熱合組件吸取放置在移動組件上的新濾布，并對清洗后的濾板兩面同時換上新濾布；
最后機械手將換好新濾布的濾板放置在落料區上。
本申請?zhí)峁┑幕谖鬯幚韷嚎s機的濾板濾布自動換洗裝置及其方法，利用裁切組件對使用過的濾布進行裁剪，避免人工裁剪過程中被濾布上攜帶的尖銳物品刮傷，再利用自動化代替人工進行濾板濾布的清洗以及更換，避免濾板濾板上攜帶的難聞氣味對工作人員身體健康造成影響，濾布的裁剪、濾板的清洗以及濾布的更換都由自動化機械設備完成，能夠長時間無休息的工作，整體上提高了工作效率，安全系數更高；基于污水處理壓縮機的濾板濾布自動換洗裝置代替了人工操作，提高了工作效率、準確度和清潔度，節約成本，并增加了整體的生產能力。
（發明人：陶文成;楊魯;甄國文;何凱;陳皓）
