公布日：2023.09.12
申請日：2023.06.27
分類號：C02F3/12(2023.01)I
摘要
本發明屬于廢水處理技術領域，具體涉及一種嵌入帶斗沉淀池好氧反應器。所述嵌入帶斗沉淀池好氧反應器，包括反應池和泥斗，泥斗將反應池的內部空間分隔曝氣區和沉淀區；反應池的底部設有曝氣組件，曝氣組件包括曝氣管和曝氣器；曝氣區上方設有污泥渠；泥斗的底部通過氣提管連通所述污泥渠，氣提管通過氣提空氣管連通所述曝氣管。本發明嵌入帶斗沉淀池好氧反應器將沉淀區設置于曝氣區內，沉淀區下部空間用做曝氣區，相同占地條件下比常規沉淀區外設的系統增加了曝氣區的有效空間；利用曝氣的壓縮空氣將沉淀區的污泥進行氣提回流和排放，避免單獨設置污泥回流泵減少了生化系統運行的電耗。
權利要求書

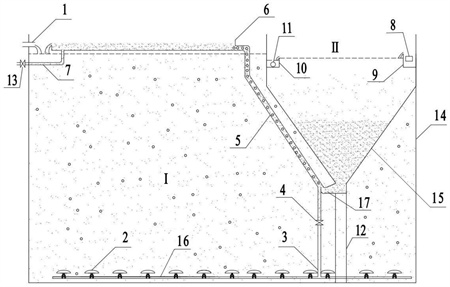

1.一種嵌入帶斗沉淀池好氧反應器，其特征在于，包括反應池(14)和設置在所述反應池(14)內的泥斗(15)，所述泥斗(15)將所述反應池(14)的內部空間分隔成位于泥斗(15)外的曝氣區(I)和位于泥斗(15)內的沉淀區(II)；所述反應池(14)的頂部設有進水管(1)，所述進水管(1)連通所述曝氣區(I)；反應池(14)的底部設有曝氣組件，所述曝氣組件包括曝氣管(16)和安裝在所述曝氣管(16)上的若干曝氣器(2)；所述曝氣區(I)上方設有污泥渠(6)，所述污泥渠(6)的底部設有連通界外的排泥管(7)；所述泥斗(15)的頂部設有沉淀布水槽(9)和沉淀收水槽(10)，所述沉淀布水槽(9)與曝氣區(I)通過沉淀過水孔(8)相通，所述沉淀收水槽(10)上設有連通界外的出水管(11)；所述泥斗(15)的底部通過氣提管(5)連通所述污泥渠(6)，所述氣提管(5)通過氣提空氣管(3)連通所述曝氣管(16)。
2.如權利要求1所述的嵌入帶斗沉淀池好氧反應器，其特征在于，所述曝氣區(I)內溶解氧大于0.5mg/L。
3.如權利要求1所述的嵌入帶斗沉淀池好氧反應器，其特征在于，所述污泥渠(6)的渠頂標高高出所述曝氣區(I)液位3cm以上。
4.如權利要求1所述的嵌入帶斗沉淀池好氧反應器，其特征在于，所述泥斗(15)的側壁坡度不小于30°。
5.如權利要求1所述的嵌入帶斗沉淀池好氧反應器，其特征在于，所述泥斗(15)為一個或多個。
6.如權利要求1所述的嵌入帶斗沉淀池好氧反應器，其特征在于，所述泥斗(15)的底部與所述反應池(14)的池底之間設有支撐結構(12)。
7.如權利要求1所述的嵌入帶斗沉淀池好氧反應器，其特征在于，所述泥斗(15)的底部設有轉接部(17)，所述氣提管(5)連接在所述轉接部(17)的端部，所述轉接部(17)的橫截面積由所述泥斗(15)底部向所述氣提管(5)逐漸變小。
8.如權利要求1或7所述的嵌入帶斗沉淀池好氧反應器，其特征在于，所述氣提管(5)與所述氣提空氣管(3)連接處的水平高度高出所述泥斗(15)底部10cm以上。
9.如權利要求1所述的嵌入帶斗沉淀池好氧反應器，其特征在于，所述氣提管(5)總過水截面積之和為所述氣提空氣管(3)截面積之和的3倍以上。
10.如權利要求1所述的嵌入帶斗沉淀池好氧反應器，其特征在于，所述氣提空氣管(3)上設有空氣閥(4)。
發明內容
本發明旨在解決上述問題，提供了一種嵌入帶斗沉淀池好氧反應器，能夠充分利用沉淀池以下空間，同時能夠降低能耗。
按照本發明的技術方案，所述嵌入帶斗沉淀池好氧反應器，包括反應池和設置在所述反應池內的泥斗，所述泥斗將所述反應池的內部空間分隔成位于泥斗外的曝氣區和位于泥斗內的沉淀區；
所述反應池的頂部設有進水管，所述進水管連通所述曝氣區；反應池的底部設有曝氣組件，所述曝氣組件包括曝氣管和安裝在所述曝氣管上的若干曝氣器；
所述曝氣區上方設有污泥渠，所述污泥渠的底部設有連通界外的排泥管；
所述泥斗的頂部設有沉淀布水槽和沉淀收水槽，所述沉淀布水槽與曝氣區通過沉淀過水孔相通，所述沉淀收水槽上設有連通界外的出水管；
所述泥斗的底部通過氣提管連通所述污泥渠，所述氣提管通過氣提空氣管連通所述曝氣管。
具體的，由于泥斗的高度低于反應池，泥斗的下方同樣作為曝氣區，充分利用的沉淀區下方空間；進水管用于向所述曝氣區通入廢水，曝氣組件利用壓縮空氣對曝氣區進行鼓風曝氣；廢水在曝氣區處理后通過沉淀過水孔進入沉淀布水槽，再進入沉淀區進行沉降，沉降所得清水進入沉淀收水槽后由出水管排出；沉降所得沉淀，在氣提空氣管空氣作用下，經氣提管提升至污泥渠；污泥渠內的污泥回流至曝氣區或經排泥管排出。
進一步的，所述曝氣區內溶解氧大于0.5mg/L。
進一步的，所述曝氣器選自散流曝氣器，微孔曝氣器，旋流曝氣器和可提升曝氣器中的一種或多種。
進一步的，所述污泥渠的渠頂標高高出所述曝氣區液位3cm以上。
進一步的，所述沉淀區內可設置斜板或斜管填料，強化沉淀效果。
進一步的，所述沉淀區的運行方式可選用平流沉淀、豎流沉淀和輻流沉淀的運行方式。
進一步的，所述泥斗的側壁向中心有一定的坡度，使沉淀的污泥可以向中心滑動，其側壁坡度不小于30°。
進一步的，所述泥斗為一個或多個，當泥斗為多個時，每個泥斗需配備對應的氣提管和氣提空氣管。
進一步的，所述泥斗的底部與所述反應池的池底之間設有支撐結構，以維持泥斗結構穩定。具體的，所述泥斗可采用鋼砼結構，也可以采用鋼結構；所述支撐結構可采用鋼砼結構。
進一步的，所述泥斗的底部設有轉接部，所述氣提管連接在所述轉接部的端部，所述轉接部的橫截面積由所述泥斗底部向所述氣提管逐漸變小。
具體的，所述轉接部的底部水平設置，轉接部的頂部傾斜設置，設置所述轉接部的橫截面呈現水平設置的直角梯形狀。
進一步的，所述氣提管與所述氣提空氣管連接處的水平高度高出所述泥斗底部10cm以上，保證壓縮空氣只進入氣提管，防止壓縮空氣進入沉淀區干擾污泥沉降。
進一步的，所述氣提管總過水截面積之和為所述氣提空氣管截面積之和的3倍以上。
進一步的，所述氣提空氣管上設有空氣閥，通過空氣閥調節通入氣提管的氣流大小。
本發明的技術方案相比現有技術具有以下優點：本發明嵌入帶斗沉淀池好氧反應器將沉淀區設置于曝氣區內，沉淀區下部空間用做曝氣區，相同占地條件下比常規沉淀區外設的系統增加了曝氣區的有效空間；利用曝氣的壓縮空氣將沉淀區的污泥進行氣提回流和排放，避免單獨設置污泥回流泵減少了生化系統運行的電耗。
（發明人：王翠玉;王文生;董芊荷;董雁如;李靖）
