公布日：2024.04.16
申請日：2024.02.26
分類號：B01D24/28(2006.01)I;B01D24/46(2006.01)I
摘要
本發明公開了一種新型高純石英砂提純污水過濾器，涉及污水提純技術領域，該新型高純石英砂提純污水過濾器，包括下箱體，下箱體的頂部設置有上箱體，下箱體的內部設置有提升石英砂過濾效果的震動機構，上箱體的內部設置有便于石英砂更換的開合機構，通過震動機構與開合機構的配合使用，動力軸轉動，由于底部側軸固定連接于動力軸的兩端，推動動力推桿在限位滑槽圓弧滑槽內部滑動，從而使封板會在開合推板的推動下進行九十度翻折，從而將上箱體的內部與外界連通，解決了石英砂不易更換的問題，可以根據需要更換石英砂的種類或粒徑，石英砂的更換靈活性使得用戶可以根據實際情況進行選擇，以達到更好的過濾效果。
權利要求書

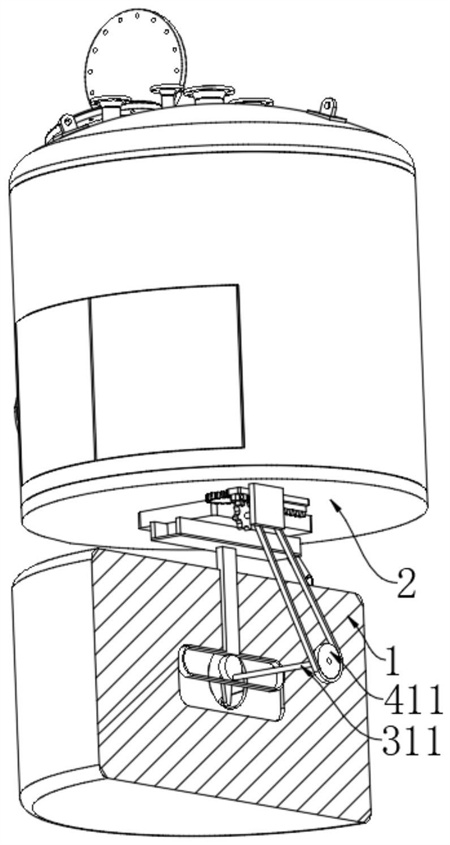

1.一種新型高純石英砂提純污水過濾器，包括下箱體(1)，所述下箱體(1)的頂部設置有上箱體(2)，其特征在于：所述下箱體(1)的內部設置有提升石英砂過濾效果的震動機構(3)，所述上箱體(2)的內部設置有便于石英砂更換的開合機構(4)；所述震動機構(3)包括有提升石英砂過濾效果的上下推動板(312)；所述開合機構(4)包括有便于石英砂更換的傳動履帶(412)。
2.根據權利要求1所述的一種新型高純石英砂提純污水過濾器，其特征在于：所述震動機構(3)包括動力軸(311)，所述動力軸(311)轉動連接于下箱體(1)的內部，所述上下推動板(312)固定連接于動力軸(311)的表面，所述上箱體(2)的底部固定連接有固定連接塊(315)，所述固定連接塊(315)的底部固定連接有橫向滑塊(314)，所述下箱體(1)的內部滑動連接有上下連接桿(3111)，所述上下連接桿(3111)的頂部固定連接有滑動框(316)，所述滑動框(316)位于下箱體(1)與上箱體(2)之間，所述橫向滑塊(314)滑動連接于滑動框(316)的內部，所述下箱體(1)的內部滑動連接有限位框(3112)，所述限位框(3112)固定連接于上下連接桿(3111)的下表面，所述動力軸(311)的表面固定連接有卡軸板(3114)，所述上下推動板(312)滑動連接于限位框(3112)內部，所述卡軸板(3114)遠離動力軸(311)的一端固定連接有橫向推動軸(313)，所述橫向推動軸(313)的表面轉動連接有下位推桿(3113)，所述下箱體(1)的內部固定連接有中心卡軸(3110)，所述中心卡軸(3110)表面轉動連接有動力推桿(319)，所述下位推桿(3113)遠離動力軸(311)的一端轉動連接于動力推桿(319)遠離固定連接塊(315)的一端內部，所述固定連接塊(315)的表面固定連接有連接推塊(317)，所述連接推塊(317)的內部轉動連接有推動連接桿(318)，所述推動連接桿(318)遠離連接推塊(317)的一端轉動連接于動力推桿(319)遠離動力軸(311)一端的內部。
3.根據權利要求2所述的一種新型高純石英砂提純污水過濾器，其特征在于：所述上下推動板(312)與限位框(3112)位于同一平面內，所述上下推動板(312)的表面與限位框(3112)的內壁貼合。
4.根據權利要求2所述的一種新型高純石英砂提純污水過濾器，其特征在于：所述限位框(3112)的高度與卡軸板(3114)的長度相等。
5.根據權利要求2所述的一種新型高純石英砂提純污水過濾器，其特征在于：所述開合機構(4)包括有底部側軸(411)，所述底部側軸(411)固定連接于動力軸(311)的兩端，所述上箱體(2)的下表面固定連接有固定側板(413)，所述固定側板(413)表面轉動連接有轉軸(414)，所述轉軸(414)的表面固定連接有帶軸，所述傳動履帶(412)傳動連接于帶軸與動力軸(311)的表面，所述轉軸(414)遠離固定側板(413)的一端固定連接有限位齒輪(4116)，所述上箱體(2)的下表面滑動連接有推動齒板(4114)，所述推動齒板(4114)的下表面固定連接有底部齒板(4118)，所述底部齒板(4118)的表面固定連接有壓塊(4119)，所述推動齒板(4114)的下表面滑動連接有推滑塊(4120)，所述壓塊(4119)的表面固定連接有延伸軸(4122)，所述延伸軸(4122)滑動連接于推滑塊(4120)的內部，所述壓塊(4119)的表面固定連接有推動彈簧(4121)，所述推動彈簧(4121)遠離壓塊(4119)的一端固定連接于推滑塊(4120)的表面，所述上箱體(2)的下表面轉動連接有連接齒輪(4115)，所述推動齒板(4114)的表面固定連接有側齒塊(4117)，所述連接齒輪(4115)與側齒塊(4117)之間嚙合，所述推滑塊(4120)與底部齒板(4118)的表面固定連接有齒塊，所述推滑塊(4120)與底部齒板(4118)表面齒塊與限位齒輪(4116)之間嚙合，所述上箱體(2)的內壁底部固定連接有連底板(416)，所述連底板(416)的表面開設有限位滑槽(418)，所述限位滑槽(418)的內部滑動連接有中心滑桿(4110)，所述限位滑槽(418)的內部滑動連接有底部滑桿(419)，所述底部滑桿(419)的表面固定連接有開合推板(417)，所述中心滑桿(4110)固定連接于開合推板(417)的表面，所述開合推板(417)遠離轉軸(414)的一端固定連接有封板(415)，所述連底板(416)的表面轉動連接有二號推桿(4112)，所述開合推板(417)的內部轉動連接有開合連軸(4113)，所述開合連軸(4113)的表面轉動連接有一號推桿(4111)，所述開合連軸(4113)滑動連接于連接齒輪(4115)的表面，所述開合連軸(4113)與連接齒輪(4115)之間固定連接。
6.根據權利要求5所述的一種新型高純石英砂提純污水過濾器，其特征在于：所述限位滑槽(418)由一個直滑槽與圓弧滑槽組成。
7.根據權利要求5所述的一種新型高純石英砂提純污水過濾器，其特征在于：所述中心滑桿(4110)位于限位滑槽(418)圓弧槽與直滑槽的交界處，所述底部滑桿(419)位于限位滑槽(418)內直滑槽靠近開合連軸(4113)一端。
8.根據權利要求5所述的一種新型高純石英砂提純污水過濾器，其特征在于：所述一號推桿(4111)與二號推桿(4112)的長度相等。
發明內容
(一)解決的技術問題
針對現有技術的不足，本發明提供了一種新型高純石英砂提純污水過濾器，解決了上述背景技術中提出的石英砂之間間隙易堵塞以及石英砂不易更換的問題。
(二)技術方案
為實現以上目的，本發明通過以下技術方案予以實現：一種新型高純石英砂提純污水過濾器，包括下箱體，所述下箱體的頂部設置有上箱體，所述下箱體的內部設置有提升石英砂過濾效果的震動機構，所述上箱體的內部設置有便于石英砂更換的開合機構；
所述震動機構包括有提升石英砂過濾效果的上下推動板；
所述開合機構包括有便于石英砂更換的傳動履帶。
優選的，所述震動機構包括動力軸，所述動力軸轉動連接于下箱體的內部，所述上下推動板固定連接于動力軸的表面，所述上箱體的底部固定連接有固定連接塊，所述固定連接塊的底部固定連接有橫向滑塊，所述下箱體的內部滑動連接有上下連接桿，所述上下連接桿的頂部固定連接有滑動框，所述滑動框位于下箱體與上箱體之間，所述橫向滑塊滑動連接于滑動框的內部，所述下箱體的內部滑動連接有限位框，所述限位框固定連接于上下連接桿的下表面，所述動力軸的表面固定連接有卡軸板，所述上下推動板滑動連接于限位框內部，所述卡軸板遠離動力軸的一端固定連接有橫向推動軸，所述橫向推動軸的表面轉動連接有下位推桿，所述下箱體的內部固定連接有中心卡軸，所述中心卡軸表面轉動連接有動力推桿，所述下位推桿遠離動力軸的一端轉動連接于動力推桿遠離固定連接塊的一端內部，所述固定連接塊的表面固定連接有連接推塊，所述連接推塊的內部轉動連接有推動連接桿，所述推動連接桿遠離連接推塊的一端轉動連接于動力推桿遠離動力軸一端的內部。
優選的，所述上下推動板與限位框位于同一平面內，所述上下推動板的表面與限位框的內壁貼合。
優選的，所述限位框的高度與卡軸板的長度相等。
優選的，所述開合機構包括有底部側軸，所述底部側軸固定連接于動力軸的兩端，所述上箱體的下表面固定連接有固定側板，所述固定側板表面轉動連接有轉軸，所述轉軸的表面固定連接有帶軸，所述傳動履帶傳動連接于帶軸與動力軸的表面，所述轉軸遠離固定側板的一端固定連接有限位齒輪，所述上箱體的下表面滑動連接有推動齒板，所述推動齒板的下表面固定連接有底部齒板，所述底部齒板的表面固定連接有壓塊，所述推動齒板的下表面滑動連接有推滑塊，所述壓塊的表面固定連接有延伸軸，所述延伸軸滑動連接于推滑塊的內部，所述壓塊的表面固定連接有推動彈簧，所述推動彈簧遠離壓塊的一端固定連接于推滑塊的表面，所述上箱體的下表面轉動連接有連接齒輪，所述推動齒板的表面固定連接有側齒塊，所述連接齒輪與側齒塊之間嚙合，所述推滑塊與底部齒板的表面固定連接有齒塊，所述推滑塊與底部齒板表面齒塊與限位齒輪之間嚙合，所述上箱體的內壁底部固定連接有連底板，所述連底板的表面開設有限位滑槽，所述限位滑槽的內部滑動連接有中心滑桿，所述限位滑槽的內部滑動連接有底部滑桿，所述底部滑桿的表面固定連接有開合推板，所述中心滑桿固定連接于開合推板的表面，所述開合推板遠離轉軸的一端固定連接有封板，所述連底板的表面轉動連接有二號推桿，所述開合推板的內部轉動連接有開合連軸，所述開合連軸的表面轉動連接有一號推桿，所述開合連軸滑動連接于連接齒輪的表面，所述開合連軸與連接齒輪之間固定連接。
優選的，所述限位滑槽由一個直滑槽與圓弧滑槽組成。
優選的，所述中心滑桿位于限位滑槽圓弧槽與直滑槽的交界處，所述底部滑桿位于限位滑槽內直滑槽靠近開合連軸一端。
優選的，所述一號推桿與二號推桿的長度相等。
(三)有益效果
本發明所提供的新型高純石英砂提純污水過濾器，具備以下有益效果：
1、通過上箱體與震動機構的配合使用，動力軸表面固定連接有電機，動力軸轉動，帶動上下推動板轉動，通過上下連接桿推動上箱體隨著上下連接桿上下滑動，與此同時，動力軸轉動，通過推動連接桿拉動連接推塊在滑動框內部向左側滑動，當卡軸板轉動到靠近中心卡軸一側時，通過橫向推動軸推動下位推桿順時針轉動，通過推動連接桿推動連接推塊向右側滑動，從而帶動上箱體向右側滑動，通過震動機構帶動上箱體左右滑動以及上下滑動，為上箱體的內部提供震動狀態，解決了石英砂之間間隙易堵塞的問題，在過濾過程中，震動可以防止石英砂顆粒之間的聚結和堵塞，保持石英砂顆粒的松散狀態，提高過濾效果。
2、通過震動機構與開合機構的配合使用，動力軸轉動，由于底部側軸固定連接于動力軸的兩端，使二號推桿圍繞二號推桿遠離底部滑桿一端逆時針轉動，在一號推桿的推動下，推動動力推桿在限位滑槽圓弧滑槽內部滑動，從而使封板會在開合推板的推動下進行九十度翻折，從而將上箱體的內部與外界連通，解決了石英砂不易更換的問題，石英砂便于更換，使得石英砂層可單獨更換，無需更換整個過濾器，從而節約了成本，只需要定期更換石英砂層，可以大大延長過濾器的使用壽命，并且可以根據需要更換石英砂的種類或粒徑，石英砂的更換靈活性使得用戶可以根據實際情況進行選擇，以達到更好的過濾效果。
3、通過震動機構與開合機構的配合使用，動力軸轉動，由于底部側軸固定連接于動力軸的兩端，動力軸逆時針轉動，且通過傳動履帶帶動帶軸逆時針轉動，推動彈簧壓縮，轉軸帶動推滑塊向底部齒板方向滑動，當推滑塊脫離至限位齒輪相鄰齒塊時，推滑塊會在推動彈簧的推動下重新回到限位齒輪相鄰齒塊內部，通過限位齒輪持續轉動狀態，從而為連接齒輪提供限制，從而對于封板進行限位，從而確保過濾器在使用的過程中，封板處于封閉狀態，從而確保石英砂在正確的位置進行開合，避免了可能的誤操作或超出限定范圍而導致的故障，保證過濾器的正常穩定運行。
（發明人：陳長偉;榮克偉;徐銀東;榮守國）
