公布日：2023.10.27

申請日：2023.07.12

分類號：B01D33/25(2006.01)I;B01D33/46(2006.01)I

摘要

本發明公開了一種廢水處理用轉筒式過濾設備，涉及到過濾設備技術領域，包括外殼，所述外殼的底部均勻安裝有多個支撐腿，所述外殼的外周側上安裝有出水管，所述外殼的底部內壁上轉動安裝有轉動筒，所述外殼的底部安裝有驅動電機，所述驅動電機的輸出軸貫穿所述外殼并與所述轉動筒的底部相連接，所述外殼上安裝有蓋子組件，所述蓋子組件上安裝有清潔組件。本發明中，在使用時，通過進水管使得廢水進入，帶動電機啟動，帶動轉動塊轉動，廢水通過設備管盒，穿過L形過濾塊，通過連接管流入轉動筒中，轉動塊轉動帶動多個L形過濾塊轉動，在轉動板的配合下，廢水中的大顆粒被L形過濾塊阻攔，轉動塊轉動，使得L形過濾塊轉動。

權利要求書

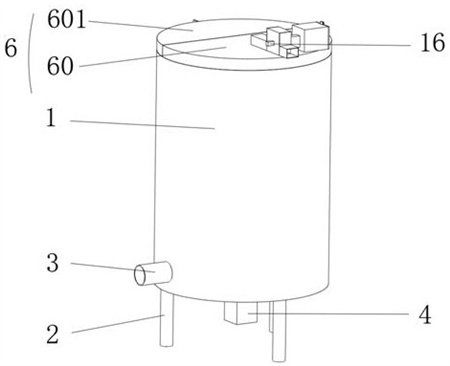

1.一種廢水處理用轉筒式過濾設備，包括外殼（1），其特征在于：所述外殼（1）的底部均勻安裝有多個支撐腿（2），所述外殼（1）的外周側上安裝有出水管（3），所述外殼（1）的底部內壁上轉動安裝有轉動筒（5），所述外殼（1）的底部安裝有驅動電機（4），所述驅動電機（4）的輸出軸貫穿所述外殼（1）并與所述轉動筒（5）的底部相連接，所述外殼（1）上安裝有蓋子組件（6），所述蓋子組件（6）上安裝有清潔組件（10），所述蓋子組件（6）上安裝有進水組件（7），所述進水組件（7）上安裝有存儲組件（8），所述進水組件（7）上安裝有阻擋組件（11），所述存儲組件（8）上安裝有卡住組件（9），所述蓋子組件（6）上安裝有鎖定組件（14），所述鎖定組件（14）上安裝有復位組件（15）；所述阻擋組件（11）包括轉動塊（110），所述轉動塊（110）安裝于所述進水組件（7）內，所述轉動塊（110）的外周側上均勻安裝有多個L形過濾塊（1101），多個所述L形過濾塊（1101）的一側均對稱安裝有兩個夾塊（1102），每兩個相對應的所述夾塊（1102）相互靠近的一側均轉動安裝有轉動板（1103），所述轉動塊（110）上安裝有輔助組件（12），所述進水組件（7）上安裝有擋住組件（13）。

2.根據權利要求1所述的一種廢水處理用轉筒式過濾設備，其特征在于：所述蓋子組件（6）包括固定蓋（60），所述固定蓋（60）安裝于所述外殼（1）的頂部，所述固定蓋（60）的一側轉動安裝有翻動蓋（601）。

3.根據權利要求2所述的一種廢水處理用轉筒式過濾設備，其特征在于：所述清潔組件（10）包括兩個刮片（1003），所述固定蓋（60）的底部安裝有方塊（100），所述方塊（100）的頂部對稱開設有兩個T形滑槽，兩個所述T形滑槽內均滑動安裝有T形滑塊（1001），兩個所述刮片（1003）分別安裝于兩個所述T形滑塊（1001）的底部，所述刮片（1003）與所述轉動筒（5）相適配，兩個所述T形滑塊（1001）的頂部均安裝有撥動塊（1002）。

4.根據權利要求2所述的一種廢水處理用轉筒式過濾設備，其特征在于：所述進水組件（7）包括設備管盒（70），所述設備管盒（70）安裝于所述固定蓋（60）的頂部，所述設備管盒（70）的一側安裝有進水管（701），所述設備管盒（70）的另一側安裝有連接管（702），所述連接管（702）的底部內壁上開設有進入孔，所述進入孔貫穿所述固定蓋（60），所述轉動塊（110）轉動安裝于所述設備管盒（70）兩側相互靠近的內壁上，所述設備管盒（70）的一側安裝有帶動電機（16），所述帶動電機（16）的輸出軸貫穿所述設備管盒（70）的一側并與所述轉動塊（110）的一側相連接。

5.根據權利要求4所述的一種廢水處理用轉筒式過濾設備，其特征在于：所述存儲組件（8）包括連通管（80），所述連通管（80）安裝于所述設備管盒（70）的一側，所述設備管盒（70）的一側開設有顆粒孔，所述顆粒孔連通至所述連通管（80）內，所述連通管（80）內安裝有斜形塊，所述連通管（80）的一側安裝有存儲箱（801），所述存儲箱（801）的一側轉動安裝有封閉門（802）。

6.根據權利要求5所述的一種廢水處理用轉筒式過濾設備，其特征在于：所述卡住組件（9）包括固定塊（90），所述固定塊（90）安裝于所述存儲箱（801）的頂部，所述固定塊（90）的一側安裝有圓桿（901），所述圓桿（901）的一端轉動安裝有卡塊（902）。

7.根據權利要求2所述的一種廢水處理用轉筒式過濾設備，其特征在于：所述鎖定組件（14）包括鎖桿（1402），所述翻動蓋（601）的外周側上安裝有長塊（140），所述外殼（1）的外周側上安裝有鎖定塊（1401），所述鎖定塊（1401）的一側開設有圓通孔，所述鎖桿（1402）滑動安裝于所述圓通孔內，所述長塊（140）的一側開設有與所述鎖桿（1402）相適配的鎖孔，所述鎖桿（1402）的一端貫穿所述圓通孔并延伸至所述鎖孔內，所述鎖桿（1402）的另一端安裝有防脫帽（1403）。

8.根據權利要求7所述的一種廢水處理用轉筒式過濾設備，其特征在于：所述復位組件（15）包括復位拉簧（150），所述復位拉簧（150）套設安裝于所述鎖桿（1402）上，所述復位拉簧（150）的一端與所述鎖定塊（1401）的一側相連接，所述復位拉簧（150）的另一端與所述防脫帽（1403）的一側相連接，所述防脫帽（1403）的一側安裝有拉片（1501）。

9.根據權利要求1所述的一種廢水處理用轉筒式過濾設備，其特征在于：所述輔助組件（12）包括斜塊（120），所述斜塊（120）安裝于所述轉動塊（110）的外周側上，所述轉動板（1103）的一側對稱安裝有兩個復位彈簧（1201），兩個所述復位彈簧（1201）的另一端與所述L形過濾塊（1101）的一側相連接。

10.根據權利要求4所述的一種廢水處理用轉筒式過濾設備，其特征在于：所述擋住組件（13）包括阻擋板（130），所述阻擋板（130）轉動安裝于所述設備管盒（70）的兩側相互靠近的內壁上，所述設備管盒（70）的底部內壁上對稱安裝有兩個限位塊（1302），兩個所述限位塊（1302）的一側均與所述阻擋板（130）的一側相接觸，所述限位塊（1302）的一側安裝有彈力彈簧（1301），所述彈力彈簧（1301）的一端與所述設備管盒（70）的底部內壁相連接。

發明內容

本申請的目的在于提供一種廢水處理用轉筒式過濾設備，以解決上述背景技術中提出的現有的轉筒式過濾設備在使用時，先用過濾網對廢水進行過濾，然后將廢水排入轉筒式過濾設備中，但是濾網過濾容易堵住，需要經常清潔濾網，使用不方便的問題。

為實現上述目的，本申請提供如下技術方案：一種廢水處理用轉筒式過濾設備，包括外殼，所述外殼的底部均勻安裝有多個支撐腿，所述外殼的外周側上安裝有出水管，所述外殼的底部內壁上轉動安裝有轉動筒，所述外殼的底部安裝有驅動電機，所述驅動電機的輸出軸貫穿所述外殼并與所述轉動筒的底部相連接，所述外殼上安裝有蓋子組件，所述蓋子組件上安裝有清潔組件，所述蓋子組件上安裝有進水組件，所述進水組件上安裝有存儲組件，所述進水組件上安裝有阻擋組件，所述存儲組件上安裝有卡住組件，所述蓋子組件上安裝有鎖定組件，所述鎖定組件上安裝有復位組件；所述阻擋組件包括轉動塊，所述轉動塊安裝于所述進水組件內，所述轉動塊的外周側上均勻安裝有多個L形過濾塊，多個所述L形過濾塊的一側均對稱安裝有兩個夾塊，每兩個相對應的所述夾塊相互靠近的一側均轉動安裝有轉動板，所述轉動塊上安裝有輔助組件，所述進水組件上安裝有擋住組件。

優選的，所述蓋子組件包括固定蓋，所述固定蓋安裝于所述外殼的頂部，所述固定蓋的一側轉動安裝有翻動蓋。

優選的，所述清潔組件包括兩個刮片，所述固定蓋的底部安裝有方塊，所述方塊的頂部對稱開設有兩個T形滑槽，兩個所述T形滑槽內均滑動安裝有T形滑塊，兩個所述刮片分別安裝于兩個所述T形滑塊的底部，所述刮片與所述轉動筒相適配，兩個所述T形滑塊的頂部均安裝有撥動塊。

優選的，所述進水組件包括設備管盒，所述設備管盒安裝于所述固定蓋的頂部，所述設備管盒的一側安裝有進水管，所述設備管盒的另一側安裝有連接管，所述連接管的底部內壁上開設有進入孔，所述進入孔貫穿所述固定蓋，所述轉動塊轉動安裝于所述設備管盒兩側相互靠近的內壁上，所述設備管盒的一側安裝有帶動電機，所述帶動電機的輸出軸貫穿所述設備管盒的一側并與所述轉動塊的一側相連接。

優選的，所述存儲組件包括連通管，所述連通管安裝于所述設備管盒的一側，所述設備管盒的一側開設有顆粒孔，所述顆粒孔連通至所述連通管內，所述連通管內安裝有斜形塊，所述連通管的一側安裝有存儲箱，所述存儲箱的一側轉動安裝有封閉門。

優選的，所述卡住組件包括固定塊，所述固定塊安裝于所述存儲箱的頂部，所述固定塊的一側安裝有圓桿，所述圓桿的一端轉動安裝有卡塊。

優選的，所述鎖定組件包括鎖桿，所述翻動蓋的外周側上安裝有長塊，所述外殼的外周側上安裝有鎖定塊，所述鎖定塊的一側開設有圓通孔，所述鎖桿滑動安裝于所述圓通孔內，所述長塊的一側開設有與所述鎖桿相適配的鎖孔，所述鎖桿的一端貫穿所述圓通孔并延伸至所述鎖孔內，所述鎖桿的另一端安裝有防脫帽。

優選的，所述復位組件包括復位拉簧，所述復位拉簧套設安裝于所述鎖桿上，所述復位拉簧的一端與所述鎖定塊的一側相連接，所述復位拉簧的另一端與所述防脫帽的一側相連接，所述防脫帽的一側安裝有拉片。

優選的，所述輔助組件包括斜塊，所述斜塊安裝于所述轉動塊的外周側上，所述轉動板的一側對稱安裝有兩個復位彈簧，兩個所述復位彈簧的另一端與所述L形過濾塊的一側相連接。

優選的，所述擋住組件包括阻擋板，所述阻擋板轉動安裝于所述設備管盒的兩側相互靠近的內壁上，所述設備管盒的底部內壁上對稱安裝有兩個限位塊，兩個所述限位塊的一側均與所述阻擋板的一側相接觸，所述限位塊的一側安裝有彈力彈簧，所述彈力彈簧的一端與所述設備管盒的底部內壁相連接。

綜上，本發明的技術效果和優點：1、本發明中，在使用時，通過進水管使得廢水進入，帶動電機啟動，帶動轉動塊轉動，廢水通過設備管盒，穿過L形過濾塊，通過連接管流入轉動筒中，轉動塊轉動帶動多個L形過濾塊轉動，在轉動板的配合下，廢水中的大顆粒被L形過濾塊阻攔，轉動塊轉動，使得L形過濾塊轉動，顆粒隨著L形過濾塊移動，當L形過濾塊轉動至水平位置上方時，顆粒在重力作用下向轉動板滑動，轉動板在顆粒推動下轉動，使得顆粒從轉動板滑動掉落至斜塊上，顆粒順著斜塊滑落至連通管中，顆粒從連通管滑入存儲箱中，方便對顆粒進行過濾收集，使用起來更加的簡單方便，實用性好。

2、本發明中，在廢水進入轉動筒中后，驅動電機啟動，帶動轉動筒轉動，轉動筒對廢水進行過濾，廢水從轉動筒進入外殼中，然后從出水管流出，在過濾完成后，拉動拉片，通過防脫帽帶動鎖桿移動，對長塊解除鎖定，然后打開翻動蓋，拉動撥動塊，帶動T形滑塊在方塊上向上滑動，使得劃片向上移動，并將轉動筒周側過濾的顆粒刮除下來，方便對轉動筒的內部進行清理，使用起來更加的簡單方便，實用性好。

3、本發明中，在需要清理存儲箱中的顆粒時，轉動卡塊，使得卡塊與封閉門不接觸，對封閉門解除鎖定，然后將封閉門轉動打開，方便清理存儲箱中的顆粒，清理完成后將封閉門關閉，轉動卡塊，使得卡塊與封閉門接觸，將封閉門關閉，使用起來更加的簡單方便，實用性好。

（發明人：張奔;何榮文;王紹武;黃威超;孔令慧;王睿;閆真真;孔維杰;李洋）
