公布日：2024.04.16

申請日：2024.01.31

分類號：C02F9/00(2023.01)I;C02F1/52(2023.01)N;C02F1/00(2023.01)N;C02F101/20(2006.01)N

摘要

本發明公開了一種礦石加工用污水處理裝置及方法，主要涉及礦石污水處理技術領域，包括反應器，反應器上設有進水管、進料盤、進料管，進料管的下方轉動安裝有遮擋板，遮擋板下方設有間歇組件，反應器的下方固定連接有沉降器，反應器與沉降器之間設有導流管，導流管上設有閥門，沉降器上設有溢水管、過濾網、密封板；本發明能夠提高礦石廢水處理效率，有效處理礦石污水。

權利要求書

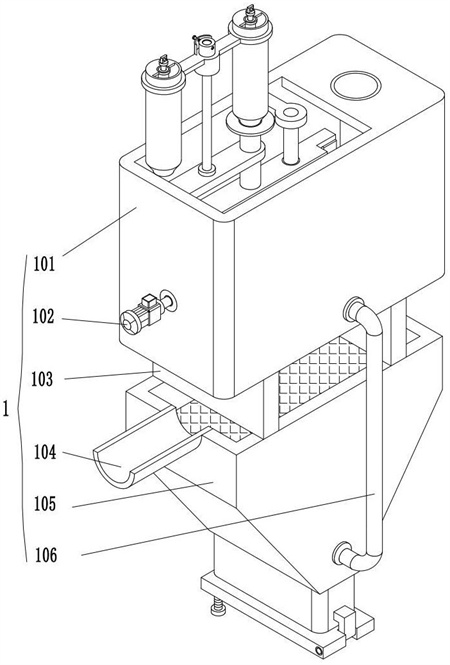

1.一種礦石加工用污水處理裝置，包括反應器（101），其特征在于，反應器（101）上轉動安裝有試劑管（132），反應器（101）上設有進水管（112），反應器（101）上固定安裝有進料盤（121），進料盤（121）與進料管（120）固定連接，進料管（120）的下方轉動安裝有遮擋板（117），遮擋板（117）下方設有間歇組件，反應器（101）上利用支撐板（103）固定連接有沉降器（105），反應器（101）與沉降器（105）之間利用導流管（106）連接，導流管（106）上設有閥門，所述的沉降器（105）上設有溢水管（104），沉降器（105）的一端固定安裝有過濾網（124），沉降器（105）另一端轉動安裝有密封板（126）；所述反應器（101）上轉動安裝有置物桿（108），置物桿（108）上固定安裝有置物圓輪（111），置物圓輪（111）上設有螺紋孔，置物桿（108）上插接有置物架（107），置物架（107）上固定安裝有置物弧形板（110），置物弧形板（110）上轉動安裝有置物大螺絲（109），所述的置物架（107）用于放置試劑管（132）；所述試劑管（132）設有兩個，兩個試劑管（132）均可拆卸的安裝在置物架（107）上，試劑管（132）上固定安裝有螺紋套筒（129），螺紋套筒（129）上轉動安裝有螺紋桿（130），螺紋桿（130）上固定安裝有轉扭（128），轉扭（128）上固定安裝有齒輪，試劑管（132）上固定安裝有電機，電機的輸出軸上固定安裝有齒輪，轉扭（128）上的齒輪與電機輸出軸上的齒輪嚙合，所述的螺紋桿（130）上固定安裝有密封栓（131），所述的試劑管（132）遠離轉扭（128）的一端開設有孔；所述的遮擋板（117）轉動安裝在反應器（101）上，所述的遮擋板（117）與反應器（101）之間設有扭簧（118），扭簧（118）的一端與遮擋板（117）固定連接，另一端與反應器（101）固定連接，當間歇組件脫離與遮擋的接觸時，扭簧（118）將帶動遮擋板（117）復位；所述的間歇組件包括控制電機（102），控制電機（102）固定安裝在反應器（101）上，控制電機（102）的輸出軸上固定安裝有攪拌軸（116），攪拌軸（116）上安裝有多個攪拌桿（115），多個攪拌桿（115）交錯設置，所述的攪拌軸（116）上還固定安裝有圓盤（114），圓盤（114）上固定安裝有卡塊（113），所述的卡塊（113）用于推動遮擋板（117）轉動。

2.根據權利要求1所述的一種礦石加工用污水處理裝置，其特征在于，卡塊（113）能設置多個，且最大數量為四個。

3.根據權利要求1所述的一種礦石加工用污水處理裝置，其特征在于，所述的密封板（126）轉動安裝在鉸接座（127）上，鉸接座（127）固定安裝在沉降器（105）上，密封板（126）上設有螺紋，沉降器（105）上設有螺紋，底部大螺絲（125）轉動安裝在沉降器（105）上。

4.一種礦石加工用污水處理方法，其特征在于，采用如權利要求1至3中任意一項權利要求所述的一種礦石加工用污水處理裝置，包括如下步驟：步驟一：啟動污水接入裝置，污水從進水管（112）進入反應器（101）內，分別向兩個試劑管（132）內通入不同的助凝劑，啟動靠近進料盤（121）的試劑管（132）上的電機，帶動螺紋桿（130）轉動，使助凝劑從進料管（120）進入反應器（101）內；步驟二：在步驟一打開試劑管（132）的同時，啟動間歇組件，間歇放料，同時對污水和助凝劑進行攪拌，使污水與助凝劑充分融合；當靠近進料盤（121）的試劑管（132）內的助凝劑添加完成之后，靜置一段時間，啟動側板（119）上的電機，帶動置物桿（108）轉動，進而使置物架（107）轉動，將兩個試劑管（132）調換位置，添加另一種助凝劑；步驟三：待助凝劑與污水充分融合反應之后，打開導流管（106）上的閥門，使反應后的液體進入沉降器（105）內，在沉降器（105）內進行沉淀，溢流水經過過濾網（124）的過濾，從溢水管（104）排出，廢料聚集在沉降器（105）底部，打開密封板（126）進行排出，排出的廢料進入脫水裝置中，進行脫水處理，得到泥土塊；步驟四：溢水管（104）利用管道與另一組反應器（101）連通，在該反應器（101）上的試劑管（132）中盛放絮凝劑，重復步驟一、步驟二，從該反應器（101）上的溢水管（104）中得到過濾處理后的清水，并將清水排放到清水儲存池中，在清水池的底部加入錳砂，去除水中的鐵離子，得到最終處理后的水。

發明內容

（一）要解決的技術問題

鑒于上述存在的問題，本發明需要提供一種礦石加工用污水處理裝置及方法，能提高廢水處理效率，有效去除廢水的鐵離子、泥沙等。

（二）技術方案

針對上述技術問題，本發明提供了一種礦石加工用污水處理裝置，包括反應器，反應器上轉動安裝有試劑管，反應器上設有進水管，反應器上固定安裝有進料盤，進料盤與進料管固定連接，進料管的下方轉動安裝有遮擋板，遮擋板下方設有間歇組件，反應器上利用支撐板固定連接有沉降器，反應器與沉降器之間利用導流管連接，導流管上設有閥門，所述的沉降器上設有溢水管，沉降器的一端固定安裝有過濾網，沉降器另一端轉動安裝有密封板。

進一步地，所述反應器上轉動安裝有置物桿，置物桿上固定安裝有置物圓輪，置物圓輪上設有螺紋孔，置物桿上插接有置物架，置物架上固定安裝有置物弧形板，置物弧形板上轉動安裝有置物大螺絲，所述的置物架用于放置試劑管。

進一步地，所述試劑管設有兩個，兩個試劑管均可拆卸的安裝在置物架上，試劑管上固定安裝有螺紋套筒，螺紋套筒上轉動安裝有螺紋桿，螺紋桿上固定安裝有轉扭，轉扭上固定安裝有齒輪，試劑管上固定安裝有電機，電機的輸出軸上固定安裝有齒輪，轉扭上的齒輪與電機輸出軸上的齒輪嚙合，所述的螺紋桿上固定安裝有密封栓，所述的試劑管遠離轉扭的一端開設有孔。

進一步地，所述的遮擋板轉動安裝在反應器上，所述的遮擋板與反應器之間設有扭簧，扭簧的一端與遮擋板固定連接，另一端與反應器固定連接，當間歇組件脫離與遮擋的接觸時，扭簧將帶動遮擋板復位。

進一步地，所述的間歇組件包括控制電機，控制電機固定安裝在反應器上，控制電機的輸出軸上固定安裝有攪拌軸，攪拌軸上安裝有多個攪拌桿，多個攪拌桿交錯設置，所述的攪拌軸上還固定安裝有圓盤，圓盤上固定安裝有卡塊，所述的卡塊用于推動遮擋板轉動。

進一步地，卡塊可設置多個，且最大數量為四個。

進一步地，所述的密封板轉動安裝在鉸接座上，鉸接座固定安裝在沉降器上，密封板上設有螺紋，沉降器上設有螺紋，底部大螺絲轉動安裝在沉降器上。

一種礦石加工用污水處理方法，采用如上所述的一種礦石加工用污水處理裝置，包括如下步驟：

步驟一：啟動污水接入裝置，污水從進水管進入反應器內，分別向兩個試劑管內通入不同的助凝劑，啟動靠近進料盤的試劑管上的電機，帶動螺紋桿轉動，使助凝劑從進料管進入反應器內；

步驟二：在步驟一打開試劑管的同時，啟動間歇組件，間歇放料，同時對污水和助凝劑進行攪拌，使污水與助凝劑充分融合；當靠近進料盤的試劑管內的助凝劑添加完成之后，靜置一段時間，啟動側板上的電機，帶動置物桿轉動，進而使置物架轉動，將兩個試劑管調換位置，添加另一種助凝劑；

步驟三：待助凝劑與污水充分融合反應之后，打開導流管上的閥門，使反應后的液體進入沉降器內，在沉降器內進行沉淀，溢流水經過過濾網的過濾，從溢水管排出，廢料聚集在沉降器底部，打開密封板進行排出，排出的廢料進入脫水裝置中，進行脫水處理，得到泥土塊；

步驟四：溢水管利用管道與另一組反應器連通，在該反應器上的試劑管中盛放絮凝劑，重復步驟一、步驟二，從該反應器上的溢水管中得到過濾處理后的清水，并將清水排放到清水儲存池中，在清水池的底部加入錳砂，去除水中的鐵離子，得到最終處理后的水。

本發明與現有技術相比的有益效果是：1、本發明設置了置物桿、置物圓輪、置物架、置物弧形板、置物大螺絲等，能夠放置兩個試劑管，兩個試劑管能夠裝不同濃度的助凝劑，能夠根據反應情況，添加不同的助凝劑，從而提高反應效率，且試劑管可拆卸，便于在添加其他的反應劑前，對試劑管進行消毒清洗；2、本發明的進料管下方設置有遮擋板、扭簧，還設置有間歇組件，間歇組件能夠使助凝劑間歇放料，同時能夠對污水和助凝劑進行攪拌，如此，放一點助凝劑，則攪拌一段時間，再放一點助凝劑再次攪拌，能夠防止助凝劑一次性放多了，攪拌不充分或者反應不充分，多次排放并攪拌，能夠有助于污水與助凝劑的反應，提高反應效率；3、本發明的沉降器上轉動安裝有密封板，還設有過濾網、溢水管，反應后的水能夠進入沉降器中進行沉淀，得到干凈的水從溢水管排出，廢料則從密封板處排出，有效處理了礦石污水的泥沙等物質；4、本發明的一種礦石加工用污水處理方法，經過多次反應、沉降、過濾，去除砂石泥漿，得到清水；本廢水處理方法能去除赤鐵礦中的鐵和其他金屬元素等，最終夠得到更清的水。

（發明人：周奎;范伯韜;張霞;劉俊良）
