公布日：2023.09.29
申請日：2023.01.05
分類號：B01D25/12(2006.01)I;B01D25/32(2006.01)I;C02F11/122(2019.01)I
摘要

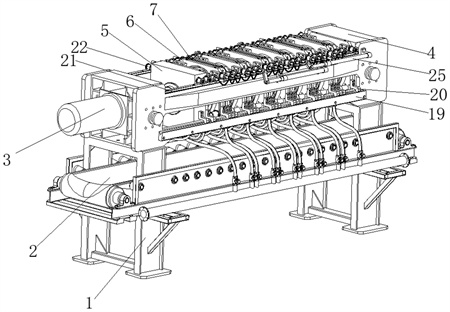

一種超高壓雙向活塞式污泥深度壓縮脫水設備，兩支座之間裝設有流水線底座，其中一支座的上端連接有液壓系統，另一支座的上端連接有止推座，兩支座之間滑動連接有壓緊板、若干組壓榨組件和若干組氣動組件，氣動組件設置于相鄰所述壓榨組件之間，本發明通過液壓系統驅動壓緊板對壓榨組件抵接移動進行壓榨污泥，且壓榨組件的第一壓板與第二壓板朝向第一濾板移動，能夠使第一壓板與第二壓板相互接近時容納腔逐漸縮小，實現雙向壓榨，有效提高壓榨效率，達到節能高效的效果，并節省人工成本，而壓榨完成后的泥餅可通過氣動組件脫落到流水線底座，通過流水線進行運輸卸料，能夠減少工作人員對污泥的接觸，有效保障工作人員的身體健康。
權利要求書
1.一種超高壓雙向活塞式污泥深度壓縮脫水設備，包括有兩組支座，其特征在于，兩所述支座之間裝設有流水線底座，其中一所述支座的上端連接有液壓系統，另一所述支座的上端連接有止推座，兩所述支座之間滑動連接有壓緊板、若干組壓榨組件和若干組氣動組件，所述氣動組件設置于相鄰所述壓榨組件之間；所述壓榨組件包括有第一濾板及活動套設于第一濾板兩端的第一壓板和第二壓板，所述第一壓板的內側和所述第二壓板的內側分別設有容納腔，并通過所述第一濾板使所述第一壓板與第二壓板相互接近時容納腔逐漸縮小，所述第一壓板與所述第二壓板分別連接有與容納腔連通的進泥管，所述第一濾板的底部通過轉換閥連接有出水管和進氣管；所述氣動組件的中部嵌設有第二濾板，底部連接有與第二濾板連通的轉換閥，所述轉換閥連接有若干組出水管，所述氣動組件的外表面連接有疏通件。
2.根據權利要求1所述的一種超高壓雙向活塞式污泥深度壓縮脫水設備，其特征在于，所述液壓系統的液壓桿與所述壓緊板的一端面連接，所述壓緊板的另一端面抵接于壓榨組件。
3.根據權利要求1所述的一種超高壓雙向活塞式污泥深度壓縮脫水設備，其特征在于，所述第一濾板與第二濾板的表面均設置有環形導水槽。
4.根據權利要求3所述的一種超高壓雙向活塞式污泥深度壓縮脫水設備，其特征在于，所述第二濾板的表面開設有X形狀結構的凹槽。
5.根據權利要求1所述的一種超高壓雙向活塞式污泥深度壓縮脫水設備，其特征在于，兩所述支座之間位于壓榨組件的兩側分別連接有V型導軌，所述壓榨組件與所述氣動組件的兩側均連接有鉤腳，所述鉤腳均掛設于V型導軌的上方。
6.根據權利要求1或5所述的一種超高壓雙向活塞式污泥深度壓縮脫水設備，其特征在于，兩所述支座之間位于壓榨組件的兩側分別連接有滑軌，所述壓榨組件與所述氣動組件的兩側分別連接有與滑軌配合的滑輪。
7.根據權利要求1所述的一種超高壓雙向活塞式污泥深度壓縮脫水設備，其特征在于，所述第一壓板與所述第二壓板之間的各端角分別通過氣缸連接，各所述氣缸通過氣缸進氣管相互連通。
8.根據權利要求1所述的一種超高壓雙向活塞式污泥深度壓縮脫水設備，其特征在于，位于中部所述的壓榨組件與所述止推座之間連接有緩沖氣缸。
發明內容
本發明針對上述缺點對現有技術進行改進，提供一種超高壓雙向活塞式污泥深度壓縮脫水設備，技術方案如下：一種超高壓雙向活塞式污泥深度壓縮脫水設備，包括有兩組支座，兩所述支座之間裝設有流水線底座，其中一所述支座的上端連接有液壓系統，另一所述支座的上端連接有止推座，兩所述支座之間滑動連接有壓緊板、若干組壓榨組件和若干組氣動組件，所述氣動組件設置于相鄰所述壓榨組件之間；所述壓榨組件包括有第一濾板及活動套設于第一濾板兩端的第一壓板和第二壓板，所述第一壓板的內側和所述第二壓板的內側分別設有容納腔，并通過所述第一濾板使所述第一壓板與第二壓板相互接近時容納腔逐漸縮小，所述第一壓板與所述第二壓板分別連接有與容納腔連通的進泥管，所述第一濾板的底部通過轉換閥連接有出水管和進氣管；所述氣動組件的中部嵌設有第二濾板，底部連接有與第二濾板連通的轉換閥，所述轉換閥連接有若干組出水管，所述氣動組件的外表面連接有疏通件。
所述液壓系統的液壓桿與所述壓緊板的一端面連接，所述壓緊板的另一端面抵接于壓榨組件。
所述第一濾板與第二濾板的表面均設置有環形導水槽。
進一步，所述第二濾板的表面開設有X形狀結構的凹槽。
兩所述支座之間位于壓榨組件的兩側分別連接有V型導軌，所述壓榨組件與所述氣動組件的兩側均連接有鉤腳，所述鉤腳均掛設于V型導軌的上方。
進一步，兩所述支座之間位于壓榨組件的兩側分別連接有滑軌，所述壓榨組件與所述氣動組件的兩側分別連接有與滑軌配合的滑輪。
所述第一壓板與所述第二壓板之間的各端角分別通過氣缸連接，各所述氣缸通過氣缸進氣管相互連通。
位于中部所述的壓榨組件與所述止推座之間連接有緩沖氣缸。
與現有技術相比，本發明的有益效果為：本發明通過液壓系統驅動壓緊板對壓榨組件抵接移動進行壓榨污泥，且壓榨組件的第一壓板與第二壓板朝向第一濾板移動，能夠使第一壓板與第二壓板相互接近時容納腔逐漸縮小，實現雙向壓榨，有效提高壓榨效率，達到節能高效的效果，并節省人工成本，而壓榨完成后的泥餅可通過氣動組件脫落到流水線底座，通過流水線進行運輸卸料，能夠減少工作人員對污泥的接觸，有效保障工作人員的身體健康。
（發明人：鄭嘉坭;鄭錦山;鄭禮建）
