公布日：2023.10.03
申請日：2023.06.27
分類號：B09B3/00(2022.01)I;B09B3/38(2022.01)I;B09B3/32(2022.01)I;B09B3/70(2022.01)I
摘要
本發明涉及一種污泥垃圾分離處理裝置。本發明的有益效果是：包括出料室、清攪組件、次級分離室、濾塊篩和初篩室，出料室上固接有次級分離室，次級分離室上設置有清攪組件，濾塊篩固接在次級分離室的上端，初篩室固接在濾塊篩的上端，由初篩室到次級分離室再到出料室能率出的污泥顆粒度由大到小。1、能夠進行對污泥中的顆粒度不同的在雜質進行分離。2、直接去除分離過程中的大部分水，便于后續固化操作。
權利要求書

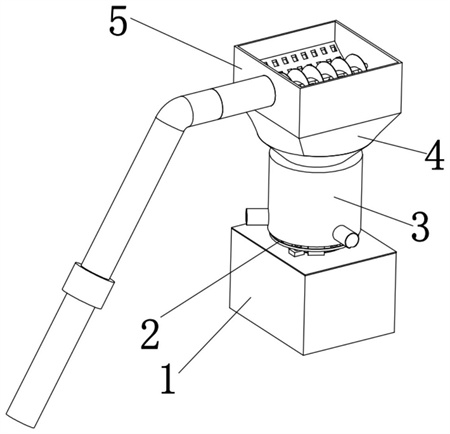

1.一種污泥垃圾分離處理裝置，其特征在于：包括出料室(1)、清攪組件(2)、次級分離室(3)、濾塊篩(4)和初篩室(5)，出料室(1)上固接有次級分離室(3)，次級分離室(3)上設置有清攪組件(2)，濾塊篩(4)固接在次級分離室(3)的上端，初篩室(5)固接在濾塊篩(4)的上端，由初篩室(5)到次級分離室(3)再到出料室(1)能率出的污泥顆粒度由大到小。
2.根據權利要求1所述的一種污泥垃圾分離處理裝置，其特征在于：所述的清攪組件(2)包括同步齒輪(21)、推升螺線葉片(22)和傳動齒形帶(23)，多個同步齒輪(21)通過傳動齒形帶(23)傳動，多個推升螺線葉片(22)分別固接在多個同步齒輪(21)上，多個同步齒輪(21)中的一個外接有動力源。
3.根據權利要求2所述的一種污泥垃圾分離處理裝置，其特征在于：所述的次級分離室(3)包括次級分離室外殼(31)、分離內膽(32)、分離孔(33)、固定架(34)、伸縮升降護罩(35)、轉動攪拌軸(37)、攪拌遮擋板(38)和排出管(320)，多個推升螺線葉片(22)均轉動連接在次級分離室外殼(31)，分離內膽(32)固接在次級分離室外殼(31)上，分離內膽(32)上設置多個分離孔(33)，固定架(34)固接在次級分離室外殼(31)上，伸縮升降護罩(35)固接在固定架(34)上，伸縮升降護罩(35)的上端固接在攪拌遮擋板(38)上，多個轉動攪拌軸(37)均轉動連接在攪拌遮擋板(38)上，多個排出管(320)均固接在次級分離室外殼(31)上，攪拌遮擋板(38)底部設置有多個分離孔阻擋板(381)。
4.根據權利要求3所述的一種污泥垃圾分離處理裝置，其特征在于：多個所述的轉動攪拌軸(37)上均固接有多個齒輪軸(39)，多個齒輪軸(39)通過傳動齒形帶(312)傳動，多個齒輪軸(39)轉動連接在攪拌遮擋板(38)上。
5.根據權利要求4所述的一種污泥垃圾分離處理裝置，其特征在于：多個所述的齒輪軸(39)上設置有多個傳動錐齒輪(310)，多個傳動錐齒輪(310)間隔設置在多個齒輪軸(39)上。
6.根據權利要求5所述的一種污泥垃圾分離處理裝置，其特征在于：多個所述的傳動錐齒輪(310)均與驅動錐齒輪(311)嚙合傳動，傳動錐齒輪(310)固接在驅動電機(313)的輸出軸上。
7.根據權利要求6所述的一種污泥垃圾分離處理裝置，其特征在于：所述的次級分離室(3)還包括升降液壓桿(351)，升降液壓桿(351)固接在固定架(34)上，升降液壓桿(351)位于伸縮升降護罩(35)中，驅動電機(313)固接在升降液壓桿(351)的上端。
8.根據權利要求7所述的一種污泥垃圾分離處理裝置，其特征在于：所述的初篩室(5)包括初篩箱(51)、電機(52)、攪動葉片(53)、上料泵(55)、泵料管(56)和弧形初篩板(57)，電機(52)固接在初篩箱(51)上，攪動葉片(53)轉動連接在初篩箱(51)上，電機(52)固接在初篩箱(51)上，泵料管(56)固接在初篩箱(51)上，泵料管(56)上固接有上料泵(55)，弧形初篩板(57)固接在初篩箱(51)上，弧形初篩板(57)位于攪動葉片(53)的正下方。
9.根據權利要求8所述的一種污泥垃圾分離處理裝置，其特征在于：所述的泵料管(56)的底部端頭內設置有阻擋濾網。
10.根據權利要求9所述的一種污泥垃圾分離處理裝置，其特征在于：所述的濾塊篩(4)包括中段連架(41)、初濾網(42)、振篩電機(43)和凸輪(44)，中段連架(41)的上下兩端分別固接在初篩箱(51)和次級分離室外殼(31)上，振篩電機(43)固接在初濾網(42)上，初濾網(42)固接在中段連架(41)上，凸輪(44)固接在振篩電機(43)的輸出軸上。
發明內容
針對現有技術中的問題，本發明提供了一種污泥垃圾分離處理裝置。
本發明解決其技術問題所采用的技術方案是：
一種污泥垃圾分離處理裝置，包括出料室、清攪組件、次級分離室、濾塊篩和初篩室，出料室上固接有次級分離室，次級分離室上設置有清攪組件，濾塊篩固接在次級分離室的上端，初篩室固接在濾塊篩的上端，由初篩室到次級分離室再到出料室能率出的污泥顆粒度由大到小。
具體的，所述的清攪組件包括同步齒輪、推升螺線葉片和傳動齒形帶，多個同步齒輪通過傳動齒形帶傳動，多個推升螺線葉片分別固接在多個同步齒輪上，多個同步齒輪中的一個外接有動力源。
具體的，所述的次級分離室包括次級分離室外殼、分離內膽、分離孔、固定架、伸縮升降護罩、轉動攪拌軸、攪拌遮擋板和排出管，多個推升螺線葉片均轉動連接在次級分離室外殼，分離內膽固接在次級分離室外殼上，分離內膽上設置多個分離孔，固定架固接在次級分離室外殼上，伸縮升降護罩固接在固定架上，伸縮升降護罩的上端固接在攪拌遮擋板上，多個轉動攪拌軸均轉動連接在攪拌遮擋板上，多個排出管均固接在次級分離室外殼上，攪拌遮擋板底部設置有多個分離孔阻擋板。
具體的，多個所述的轉動攪拌軸上均固接有多個齒輪軸，多個齒輪軸通過傳動齒形帶傳動，多個齒輪軸轉動連接在攪拌遮擋板上。
具體的，多個所述的齒輪軸上設置有多個傳動錐齒輪，多個傳動錐齒輪間隔設置在多個齒輪軸上。
具體的，多個所述的傳動錐齒輪均與驅動錐齒輪嚙合傳動，傳動錐齒輪固接在驅動電機的輸出軸上。
具體的，所述的次級分離室還包括升降液壓桿，升降液壓桿固接在固定架上，升降液壓桿位于伸縮升降護罩中，驅動電機固接在升降液壓桿的上端。
具體的，所述的初篩室包括初篩箱、電機、攪動葉片、上料泵、泵料管和弧形初篩板，電機固接在初篩箱上，攪動葉片轉動連接在初篩箱上，電機固接在初篩箱上，泵料管固接在初篩箱上，泵料管上固接有上料泵，弧形初篩板固接在初篩箱上，弧形初篩板位于攪動葉片的正下方。
具體的，所述的泵料管的底部端頭內設置有阻擋濾網。
具體的，所述的濾塊篩包括中段連架、初濾網、振篩電機和凸輪，中段連架的上下兩端分別固接在初篩箱和次級分離室外殼上，振篩電機固接在初濾網上，初濾網固接在中段連架上，凸輪固接在振篩電機的輸出軸上。
本發明的有益效果是：
(1)能夠進行對污泥中的顆粒度不同的在雜質進行分離。
(2)直接去除分離過程中的大部分水，便于后續固化操作。
（發明人：夏玉坤;王成;錢志江;金喆浩;柳秀文;章燕冰）
