公布日：2023.10.31
申請日：2023.08.17
分類號：C02F7/00(2006.01)I;B08B1/00(2006.01)I;B08B1/04(2006.01)I
摘要
本發明屬于污水處理技術領域，具體的說是一種用于難分解廢水處理的曝氣裝置及曝氣方法；包括安裝座，所述安裝座的頂端固接有支撐管，所述支撐管的頂端與曝氣盤的底端固接，所述曝氣盤的上方設有蓋板，所述安裝座的一側固定連接有進氣管，所述進氣管的一端延伸至安裝座的內腔中與葉輪相對應，所述安裝座的內腔中轉動連接有轉軸，所述轉軸上套接有葉輪；本發明通過葉輪的轉動帶動轉動支撐組件旋轉，進而使得蓋板旋轉，由于氣體的推動作用，可使得蓋板被頂起，方便曝氣，此時，被頂起旋轉的蓋板配合伸縮組件可帶動清刷組件在曝氣盤的表面進行清刷，避免曝氣盤因為曝氣池進口側沉渣較多導致曝氣孔從外側被堵塞的情況。
權利要求書

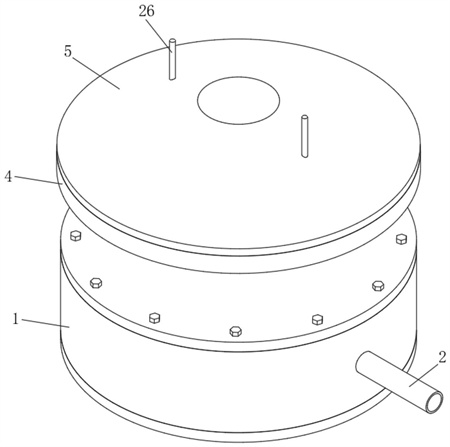

1.一種用于難分解廢水處理的曝氣裝置，其特征在于：包括安裝座(1)，所述安裝座(1)的頂端固接有支撐管(3)，所述支撐管(3)的頂端與曝氣盤(4)的底端固接，所述曝氣盤(4)的上方設有蓋板(5)，所述安裝座(1)的一側固定連接有進氣管(2)，所述進氣管(2)的一端延伸至安裝座(1)的內腔中與葉輪(9)相對應，所述安裝座(1)的內腔中轉動連接有轉軸(8)，所述轉軸(8)上套接有葉輪(9)，所述轉軸(8)的頂端延伸至支撐管(3)的內腔中與轉動支撐組件連接，所述轉動支撐組件的頂部貫穿曝氣盤(4)的頂端與蓋板(5)連接，所述蓋板(5)的兩側均設有伸縮組件，所述伸縮組件延伸至蓋板(5)的下方與清刷組件連接，所述清刷組件與曝氣盤(4)的頂部相貼合，所述曝氣盤(4)上開設有曝氣孔，所述曝氣盤(4)的頂部呈傘狀，所述曝氣孔均勻的分布在曝氣盤(4)的頂部，所述蓋板(5)的底端設有環形密封槽，所述曝氣盤(4)的外側頂部固接有環形密封圈(18)，所述環形密封圈(18)與環形密封槽相貼合。
2.根據權利要求1所述一種用于難分解廢水處理的曝氣裝置，其特征在于：所述轉動支撐組件包括固定套筒一(10)、限位塊一(11)、限位桿(12)和彈簧一(13)，所述轉軸(8)的頂端延伸至支撐管(3)內與固定套筒一(10)的底端固接，所述固定套筒一(10)的內腔中滑動連接有限位塊一(11)，所述限位塊一(11)的頂端固接有限位桿(12)，所述限位桿(12)的頂端貫穿固定套筒一(10)和曝氣盤(4)與蓋板(5)的底端固接，所述限位桿(12)上套設有彈簧一(13)，所述彈簧一(13)的兩端分別與限位塊一(11)的頂端和固定套筒一(10)的內壁頂端固接，所述固定套筒一(10)的內壁上開設有限位槽，所述限位塊一(11)的外壁上固接有限位凸起，所述限位凸起與限位槽滑動連接。
3.根據權利要求2所述一種用于難分解廢水處理的曝氣裝置，其特征在于：所述伸縮組件包括伸縮套筒(26)、伸縮桿(27)、固定塊(28)和限位塊二(29)，所述蓋板(5)的兩側均鑲嵌有伸縮套筒(26)，所述伸縮套筒(26)的內腔中滑動連接有伸縮桿(27)，所述伸縮桿(27)的底端延伸至蓋板(5)的下方與固定塊(28)固接，所述固定塊(28)的底部中心處開設有T型槽，所述T型槽內滑動連接有限位塊二(29)，所述限位塊二(29)的底端與清刷板(22)固接。
4.根據權利要求3所述一種用于難分解廢水處理的曝氣裝置，其特征在于：所述清刷組件包括弧形凸起一(19)、弧形凸起二(20)、固定套筒二(23)、T型桿二(24)和彈簧二(25)，所述曝氣盤(4)的外側設有環形腔，所述環形腔的內壁上均勻固接有多個弧形凸起一(19)，所述刷板(22)的底部側壁上固接有支板(21)，所述支板(21)的另一端延伸至環形腔內與弧形凸起二(20)固接，所述弧形凸起二(20)與弧形凸起一(19)相對應，背離弧形凸起一(19)一側的所述弧形凸起二(20)上固接有固定套筒二(23)，所述固定套筒二(23)內滑動連接有T型桿二(24)，所述T型桿二(24)的一端延伸至固定套筒二(23)的外側與環形腔的內壁貼合，所述T型桿二(24)上套設有彈簧二(25)，所述彈簧二(25)的兩端分別與T型桿二(24)和固定套筒二(23)的內壁固接，所述環形腔的側壁上開設有環形通槽，所述支板(21)與環形通槽滑動連接。
5.根據權利要求4所述一種用于難分解廢水處理的曝氣裝置，其特征在于：所述刷板(22)的兩側均固接有固定套筒三(31)，所述固定套筒三(31)的內腔頂部固接有彈簧三(32)，所述彈簧三(32)的底端與T型桿三(33)的頂端固接，所述T型桿三(33)的底端延伸至固定套筒三(31)的下方與安裝板(34)固接，所述安裝板(34)的底端均勻固接有多個刮板(35)。
6.根據權利要求5所述一種用于難分解廢水處理的曝氣裝置，其特征在于：所述固定塊(28)的兩側對稱開設有導向槽(30)，所述導向槽(30)呈傾斜向上狀，背離支板(21)一側的所述固定塊(28)的底部設有圓弧部，所述固定套筒三(31)的側壁上開設有豎槽，所述豎槽內滑動連接有連接件，所述連接件的一端延伸至固定套筒三(31)內與T型桿三(33)固接，所述連接件的另一端與導向塊(36)固接，所述導向塊(36)與導向槽(30)和圓弧部均適應。
7.根據權利要求6所述一種用于難分解廢水處理的曝氣裝置，其特征在于：所述支撐管(3)的內腔固接有環形濾板(14)，所述固定套筒一(10)與環形濾板(14)轉動連接，所述環形濾板(14)內設有環形過濾腔，所述固定套筒一(10)的外壁兩側對稱固接有兩個清刷件(15)，所述清刷件(15)與環形過濾腔滑動連接。
8.根據權利要求7所述一種用于難分解廢水處理的曝氣裝置，其特征在于：所述支撐管(3)的內腔頂部固接有閥體(16)，所述閥體(16)的頂部和底部均為球形面，所述閥體(16)的頂部與輕質密封球(17)相貼合，所述閥體(16)的中心設有通氣孔。
9.根據權利要求8所述一種用于難分解廢水處理的曝氣裝置，其特征在于：所述安裝座(1)的內腔中固接有環形管(6)，所述環形管(6)與進氣管(2)連通，所述環形管(6)的內側均勻安裝有多個錐形噴頭(7)，所述錐形噴頭(7)呈傾斜狀，且與葉輪(9)相對應。
10.一種用于難分解廢水處理的曝氣方法，其特征在于：該曝氣方法適用于權利要求1-9中任意一項所述的一種用于難分解廢水處理的曝氣裝置，該曝氣方法包括以下步驟：S1：通過風機從進氣管(2)向安裝座(1)內通氣，使得氣體由支撐管(3)進入曝氣盤(4)最后從曝氣孔中噴出，一方面供應生化反應所需要的氧量，同時保持混合液懸浮固體均勻混合，另一方面通過傘狀的曝氣盤(4)將空氣分散成空氣泡，增大氣液接觸界面，將空氣中的氧溶解于水中；S2：通過葉輪(9)的轉動帶動轉動支撐組件旋轉，進而使得蓋板(5)旋轉，氣體的推動作用，可使得蓋板(5)被頂起，方便曝氣的同時，被頂起旋轉的蓋板(5)配合伸縮組件可帶動清刷組件在曝氣盤(4)的表面進行清刷；S3：通過刷板(22)帶動固定套筒三(31)一起上下滑動，使得安裝板(34)和刮板(35)隨之上下滑動，能夠進一步清除附著在曝氣盤(4)表面的沉渣。
發明內容
為了彌補現有技術的不足，解決現有技術中，曝氣設備一般安裝在曝氣池的底部，但是由于曝氣池進口側的沉渣較多，安裝在進口側的曝氣設備常常會因為沉渣從外側堵塞曝氣孔導致氣體無法從曝氣設備中噴出，進而對污水的凈化處理產生影響，嚴重時甚至會造成曝氣設備的損壞的問題，本發明提出一種用于難分解廢水處理的曝氣裝置及曝氣方法。
本發明解決其技術問題所適用于的技術方案是：本發明所述的一種用于難分解廢水處理的曝氣裝置，包括安裝座，所述安裝座的頂端固接有支撐管，所述支撐管的頂端與曝氣盤的底端固接，所述曝氣盤的上方設有蓋板，所述安裝座的一側固定連接有進氣管，所述進氣管的一端延伸至安裝座的內腔中與葉輪相對應，所述安裝座的內腔中轉動連接有轉軸，所述轉軸上套接有葉輪，所述轉軸的頂端延伸至支撐管的內腔中與轉動支撐組件連接，所述轉動支撐組件的頂部貫穿曝氣盤的頂端與蓋板連接，所述蓋板的兩側均設有伸縮組件，所述伸縮組件延伸至蓋板的下方與清刷組件連接，所述清刷組件與曝氣盤的頂部相貼合，所述曝氣盤上開設有曝氣孔，所述曝氣盤的頂部呈傘狀，所述曝氣孔均勻的分布在曝氣盤的頂部，所述蓋板的底端設有環形密封槽，所述曝氣盤的外側頂部固接有環形密封圈，所述環形密封圈與環形密封槽相貼合；通過進氣管向安裝座內通氣，使得葉輪旋轉，通過葉輪的轉動帶動轉動支撐組件旋轉，進而使得蓋板旋轉，由于氣體的推動作用，可使得蓋板被頂起，方便曝氣，此時，被頂起旋轉的蓋板配合伸縮組件可帶動清刷組件在曝氣盤的表面進行清刷，避免曝氣盤因為曝氣池進口側沉渣較多導致曝氣孔從外側被堵塞的情況。
優選的，所述轉動支撐組件包括固定套筒一、限位塊一、限位桿和彈簧一，所述轉軸的頂端延伸至支撐管內與固定套筒一的底端固接，所述固定套筒一的內腔中滑動連接有限位塊一，所述限位塊一的頂端固接有限位桿，所述限位桿的頂端貫穿固定套筒一和曝氣盤與蓋板的底端固接，所述限位桿上套設有彈簧一，所述彈簧一的兩端分別與限位塊一的頂端和固定套筒一的內壁頂端固接，所述固定套筒一的內壁上開設有限位槽，所述限位塊一的外壁上固接有限位凸起，所述限位凸起與限位槽滑動連接；通過限位凸起和限位槽之間的滑動配合，使得限位塊帶動限位桿旋轉，同時蓋板被頂起后帶動限位桿和限位塊一起上升壓縮彈簧一，實現了蓋板在被頂起的同時與葉輪一起旋轉，在不影響曝氣的情況下便于清刷組件對曝氣盤的表面進行清刷，當曝氣結束時，通過彈簧一的彈力作用帶動限位塊恢復原位，使得蓋板重新與曝氣盤的頂板貼合，避免曝氣盤在不使用時曝氣孔裸露在外界被灰塵沉渣等雜質堵塞。
優選的，所述伸縮組件包括伸縮套筒、伸縮桿、固定塊和限位塊二，所述蓋板的兩側均鑲嵌有伸縮套筒，所述伸縮套筒的內腔中滑動連接有伸縮桿，所述伸縮桿的底端延伸至蓋板的下方與固定塊固接，所述固定塊的底部中心處開設有T型槽，所述T型槽內滑動連接有限位塊二，所述限位塊二的底端與清刷板固接；通過伸縮套筒與伸縮桿之間的配合不僅能夠保證刷板不受蓋板被頂起的影響，還能夠在蓋板旋轉時帶動刷板轉動對曝氣盤清刷。
優選的，所述清刷組件包括弧形凸起一、弧形凸起二、固定套筒二、T型桿二和彈簧二，所述曝氣盤的外側設有環形腔，所述環形腔的內壁上均勻固接有多個弧形凸起一，所述刷板的底部側壁上固接有支板，所述支板的另一端延伸至環形腔內與弧形凸起二固接，所述弧形凸起二與弧形凸起一相對應，背離弧形凸起一一側的所述弧形凸起二上固接有固定套筒二，所述固定套筒二內滑動連接有T型桿二，所述T型桿二的一端延伸至固定套筒二的外側與環形腔的內壁貼合，所述T型桿二上套設有彈簧二，所述彈簧二的兩端分別與T型桿二和固定套筒二的內壁固接，所述環形腔的側壁上開設有環形通槽，所述支板與環形通槽滑動連接；通過固定套筒二內的T型桿二配合彈簧二可使得弧形凸起二與弧形凸起一貼合時，彈簧二壓縮，支板帶動刷板向上滑動，當弧形凸起二不與弧形凸起一接觸時，彈簧二恢復，支板帶動刷板再向下滑動，如此往復，使得刷板在旋轉清刷的同時可以實現上下滑動清刷，提高了對曝氣盤的清刷效果。
優選的，所述刷板的兩側均固接有固定套筒三，所述固定套筒三的內腔頂部固接有彈簧三，所述彈簧三的底端與T型桿三的頂端固接，所述T型桿三的底端延伸至固定套筒三的下方與安裝板固接，所述安裝板的底端均勻固接有多個刮板；當刷板在旋轉中上下滑動時，與刷板固接的連接件帶動固定套筒三一起上下滑動，使得安裝板和刮板隨之上下滑動，能夠進一步清除附著在曝氣盤表面的沉渣。
優選的，所述固定塊的兩側對稱開設有導向槽，所述導向槽呈傾斜向上狀，背離支板一側的所述固定塊的底部設有圓弧部，所述固定套筒三的側壁上開設有豎槽，所述豎槽內滑動連接有連接件，所述連接件的一端延伸至固定套筒三內與T型桿三固接，所述連接件的另一端與導向塊固接，所述導向塊與導向槽和圓弧部均適應；通過此結構實現了刷板在向上滑動時刮板并不與曝氣盤表面接觸，刷板向下滑動時，刮板再次與曝氣盤接觸完成清刮，使得刮板可以將曝氣盤表面的沉渣清刮至下方，方便后續工作人員處理。
優選的，所述支撐管的內腔固接有環形濾板，所述固定套筒一與環形濾板轉動連接，所述環形濾板內設有環形過濾腔，所述固定套筒一的外壁兩側對稱固接有兩個清刷件，所述清刷件與環形過濾腔滑動連接；通過支撐管內設有的環形濾板可對進入的氣體進行過濾，避免氣體中含有的灰塵從內側將曝氣孔堵塞。
優選的，所述支撐管的內腔頂部固接有閥體，所述閥體的頂部和底部均為球形面，所述閥體的頂部與輕質密封球相貼合，所述閥體的中心設有通氣孔；通過支撐管內閥體與輕質密封球的配合，既可以在不曝氣時對支撐管形成密封，又可以在曝氣時通過氣體吹動輕質密封球帶動蓋板整體上升，方便曝氣。
優選的，所述安裝座的內腔中固接有環形管，所述環形管與進氣管連通，所述環形管的內側均勻安裝有多個錐形噴頭，所述錐形噴頭呈傾斜狀，且與葉輪相對應；通過環形管與進氣管連通，使得氣體可以進入環形管內，通過環形管上設有的錐形噴頭，可以增強氣體對葉輪的動力，方便葉輪旋轉。
一種用于難分解廢水處理的曝氣方法，該曝氣方法適用于上述所述的一種用于難分解廢水處理的曝氣裝置，該曝氣方法包括以下步驟：
S1：通過風機從進氣管向安裝座內通氣，使得氣體由支撐管進入曝氣盤最后從曝氣孔中噴出，一方面供應生化反應所需要的氧量，同時保持混合液懸浮固體均勻混合，另一方面通過傘狀的曝氣盤將空氣分散成空氣泡，增大氣液接觸界面，將空氣中的氧溶解于水中；
S2：通過葉輪的轉動帶動轉動支撐組件旋轉，進而使得蓋板旋轉，氣體的推動作用，可使得蓋板被頂起，方便曝氣的同時，被頂起旋轉的蓋板配合伸縮組件可帶動清刷組件在曝氣盤的表面進行清刷；
S3：通過刷板帶動固定套筒三一起上下滑動，使得安裝板和刮板隨之上下滑動，能夠進一步清除附著在曝氣盤表面的沉渣。
本發明的有益效果如下：
1.本發明所述的一種用于難分解廢水處理的曝氣裝置及曝氣方法，通過葉輪的轉動帶動轉動支撐組件旋轉，進而使得蓋板旋轉，由于氣體的推動作用，可使得蓋板被頂起，方便曝氣，此時，被頂起旋轉的蓋板配合伸縮組件可帶動清刷組件在曝氣盤的表面進行清刷，避免曝氣盤因為曝氣池進口側沉渣較多導致曝氣孔從外側被堵塞的情況。
2.本發明所述的一種用于難分解廢水處理的曝氣裝置及曝氣方法，通過此結構實現了刷板在向上滑動時刮板并不與曝氣盤表面接觸，刷板向下滑動時，刮板再次與曝氣盤接觸完成清刮，使得刮板可以將曝氣盤表面的沉渣清刮至下方，方便后續工作人員處理。
（發明人：鐘蘋蘋;王皓）
