公布日：2023.10.31
申請日：2023.08.24
分類號：B01F35/71(2022.01)I;B01F27/90(2022.01)I;B01F35/12(2022.01)I;C02F1/00(2023.01)I;C02F103/18(2006.01)N
摘要
一種脫硫廢水處理混合稀釋裝置，包括稀釋桶、廢水進水管、環境水進水管、稀釋驅動電機、主動齒輪、外從動齒環、內從動齒輪、清潔刷連接塊，所述稀釋桶底部具有稀釋排出管，稀釋桶內壁上部具有外齒環連接槽，外從動齒環外側具有外齒環連接臺，外齒環連接臺與外齒環連接槽相適應，外齒環連接臺連接外齒環連接槽，外齒環連接臺在外齒環連接槽內部轉動，廢水進水管側面具有電機安裝臺，電機安裝臺側面固定連接稀釋驅動電機，稀釋驅動電機底部傳動軸固定連接主動齒輪，主動齒輪外側與外從動齒環嚙合，廢水進水管底部具有內齒輪連接臺。
權利要求書

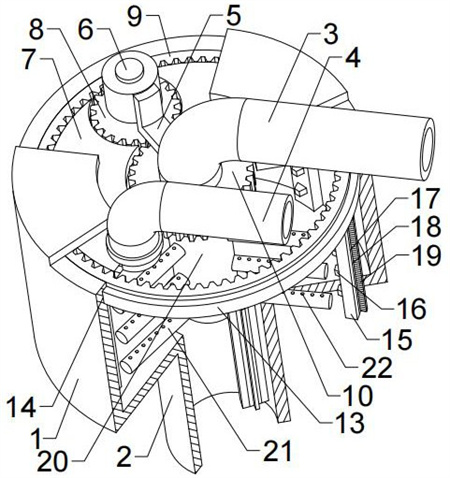

1.一種脫硫廢水處理混合稀釋裝置，其特征是:包括稀釋桶（1）、廢水進水管（3）、環境水進水管（4）、稀釋驅動電機（6）、主動齒輪（8）、外從動齒環（9）、內從動齒輪（10）、清潔刷連接塊（18），所述稀釋桶（1）底部具有稀釋排出管（2），稀釋桶（1）內壁上部具有外齒環連接槽（14），外從動齒環（9）外側具有外齒環連接臺（13），外齒環連接臺（13）與外齒環連接槽（14）相適應，外齒環連接臺（13）連接外齒環連接槽（14），外齒環連接臺（13）在外齒環連接槽（14）內部轉動，廢水進水管（3）側面具有電機安裝臺（5），電機安裝臺（5）側面固定連接稀釋驅動電機（6），稀釋驅動電機（6）底部傳動軸固定連接主動齒輪（8），主動齒輪（8）外側與外從動齒環（9）嚙合，廢水進水管（3）底部具有內齒輪連接臺（11）。
2.根據權利要求1所述的一種脫硫廢水處理混合稀釋裝置，其特征是:所述內從動齒輪（10）內部具有內齒輪連接槽（12），內齒輪連接槽（12）與內齒輪連接臺（11）相適應，內齒輪連接槽（12）連接內齒輪連接臺（11），內齒輪連接槽（12）在內齒輪連接臺（11）外側轉動，主動齒輪（8）內側與內從動齒輪（10）嚙合，稀釋桶（1）上部具有上密封臺（7），上密封臺（7）填充在內從動齒輪（10）、主動齒輪（8）、外從動齒環（9）間隙處，上密封臺（7）側面具有環境水管安裝槽（23），環境水進水管（4）底部固定插入在環境水管安裝槽（23）內部。
3.根據權利要求2所述的一種脫硫廢水處理混合稀釋裝置，其特征是:所述稀釋桶（1）內部與環境水進水管（4）內部空間連通，內從動齒輪（10）底部具有旋轉供水桶（20），旋轉供水桶（20）側面具有旋轉稀釋支桿（21），旋轉稀釋支桿（21）上部具有廢水噴水孔（22），廢水噴水孔（22）、旋轉稀釋支桿（21）、旋轉供水桶（20）、廢水進水管（3）內部空間連通。
4.根據權利要求1所述的一種脫硫廢水處理混合稀釋裝置，其特征是:所述外從動齒環（9）底部具有外攪拌桿（15），外攪拌桿（15）內側具有外攪拌支桿（16），外攪拌桿（15）外側具有清潔刷連接槽（17），清潔刷連接塊（18）與清潔刷連接槽（17）相適應，清潔刷連接塊（18）連接清潔刷連接槽（17）。
5.根據權利要求4所述的一種脫硫廢水處理混合稀釋裝置，其特征是:所述清潔刷連接塊（18）固定插入在清潔刷連接槽（17）內部，清潔刷連接塊（18）外側具有清潔刷（19），清潔刷（19）與稀釋桶（1）內壁相適應，清潔刷（19）連接稀釋桶（1）內壁，清潔刷（19）在稀釋桶（1）內壁表面滑動。
發明內容
本發明針對現有技術存在的上述不足，提供一種在此裝置進行脫硫廢水的混合稀釋處理時，廢水通過廢水進水管進入旋轉供水桶內部，伴隨稀釋驅動電機驅動內從動齒輪轉動，廢水在轉動過程中由各個廢水噴水孔排出，廢水噴水孔數量較多，保證廢水的排出量，與廢水進水管內部落下的環境水產生混合，此過程中廢水分布分散，同時旋轉稀釋支桿擊打落下的環境水導致環境水分散，進一步增加混合效果，混合效果好，混合效率高的一種脫硫廢水處理混合稀釋裝置。
本發明的目的是通過以下技術方案來實現：一種脫硫廢水處理混合稀釋裝置，包括稀釋桶、廢水進水管、環境水進水管、稀釋驅動電機、主動齒輪、外從動齒環、內從動齒輪、清潔刷連接塊，所述稀釋桶底部具有稀釋排出管，稀釋桶內壁上部具有外齒環連接槽，外從動齒環外側具有外齒環連接臺，外齒環連接臺與外齒環連接槽相適應，外齒環連接臺連接外齒環連接槽，外齒環連接臺在外齒環連接槽內部轉動，廢水進水管側面具有電機安裝臺，電機安裝臺側面固定連接稀釋驅動電機，稀釋驅動電機底部傳動軸固定連接主動齒輪，主動齒輪外側與外從動齒環嚙合，廢水進水管底部具有內齒輪連接臺。
所述內從動齒輪內部具有內齒輪連接槽，內齒輪連接槽與內齒輪連接臺相適應，內齒輪連接槽連接內齒輪連接臺，內齒輪連接槽在內齒輪連接臺外側轉動，主動齒輪內側與內從動齒輪嚙合，稀釋桶上部具有上密封臺，上密封臺填充在內從動齒輪、主動齒輪、外從動齒環間隙處，上密封臺側面具有環境水管安裝槽，環境水進水管底部固定插入在環境水管安裝槽內部。
（發明人：魯海龍;張建廣）
