公布日：2023.10.10
申請日：2023.08.11
分類號：C02F11/04(2006.01)I;B01F33/83(2022.01)I
摘要
本發明涉及厭氧領域，且公開了一種用于污泥處理的厭氧反應設備，包括厭氧罐和壓濾機，所述厭氧罐內具有升降板，將所述厭氧罐內分為上腔體和下腔體；伸縮件，驅動所述升降板上下移動；當所述伸縮件帶動所述升降板向上或者向下移動時、厭氧罐內部的液體通過連通口在上腔體和下腔體之間往返流動，所述連通口為傾斜設置，當液體通過連通口流向上腔體或下腔體后、液體撞向厭氧罐的內壁。通過在升降板的周圍設置傾斜的連通口，從而當混合液從連通口擠出時、可以與厭氧罐的內壁撞擊，從而將液體中的污泥沖散，從而讓混合液中的泥塊被粉碎成細末狀，使厭氧反應充分，為微生物的而分裂提供有利條件。
權利要求書
1.一種用于污泥處理的厭氧反應設備，包括厭氧罐(100)和壓濾機(200)，其特征在于：所述厭氧罐(100)內具有：升降板(500)，將所述厭氧罐(100)內分為上腔體(110)和下腔體(120)；伸縮件(510)，驅動所述升降板(500)上下移動；連通口(520)，當所述伸縮件(510)帶動所述升降板(500)向上或者向下移動時、厭氧罐(100)內部的液體通過連通口(520)在上腔體(110)和下腔體(120)之間往返流動。
2.根據權利要求1所述的一種用于污泥處理的厭氧反應設備，其特征在于：所述連通口(520)為傾斜設置，當液體通過連通口(520)流向上腔體(110)或下腔體(120)后、液體撞向厭氧罐(100)的內壁。
3.根據權利要求1或2所述的一種用于污泥處理的厭氧反應設備，其特征在于：所述升降板(500)的外壁與厭氧罐(100)的內壁接觸。
4.根據權利要求1或2所述的一種用于污泥處理的厭氧反應設備，其特征在于：所述升降板(500)的外壁與厭氧罐(100)的內壁之間存在間隙。

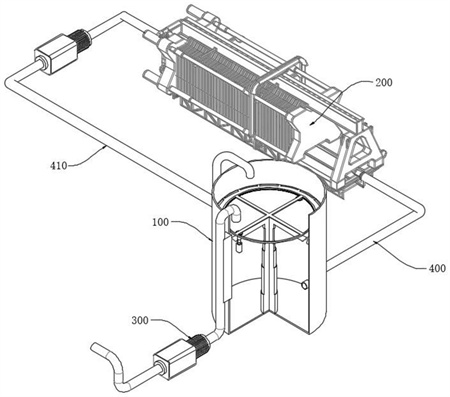

5.根據權利要求1所述的一種用于污泥處理的厭氧反應設備，其特征在于：還包括：泵(300)，所述厭氧罐(100)和壓濾機(200)之間通過管道(400)連接，泵(300)將污泥水抽入厭氧罐(100)內，厭氧罐(100)流出的水經過壓濾機(200)過濾，厭氧罐(100)內的水再通過回流管(410)注入厭氧罐(100)內。
6.根據權利要求1所述的一種用于污泥處理的厭氧反應設備，其特征在于：所述厭氧罐(100)的內部安裝有擾流裝置，所述擾流裝置包括至少一個擾流塊，擾流塊被固定于厭氧罐(100)的內壁，所述擾流塊在驅動裝置的帶動下在厭氧罐(100)的內部運動。
7.根據權利要求6所述的一種用于污泥處理的厭氧反應設備，其特征在于：所述擾流裝置包括：轉動環(610)，在驅動裝置的帶動下轉動，所述擾流塊安裝在轉動環(610)；驅動柱(700)，連接于轉動環(610)的中部，該驅動柱(700)通過軸承與升降板(500)的中部轉動連接。
8.根據權利要求7所述的一種用于污泥處理的厭氧反應設備，其特征在于：所述擾流裝置還包括：轉動套(650)，連接在升降板(500)的底部；轉動柱(620)，與所述轉動套(650)的內部轉動連接、并且延伸至升降板(500)的頂部；以及小齒輪(621)，連接在所述轉動柱(620)的頂部；驅動柱(700)整圈具有齒，該齒與小齒輪(621)嚙合；小齒輪在旋轉驅動件的帶動下轉動。
9.根據權利要求8所述的一種用于污泥處理的厭氧反應設備，其特征在于：所述轉動套(650)的內壁開設有沉孔(630)，所述沉孔(630)的內壁開設有螺旋槽(640)，所述沉孔(630)的內部設置有插柱(670)，所述插柱(670)的外壁連接有凸塊(690)，當插柱(670)上下移動時、所述凸塊(690)在所述螺旋槽(640)的內部滑動。
10.根據權利要求9所述的一種用于污泥處理的厭氧反應設備，其特征在于：所述插柱(670)的外壁還連接有活動套(660)，所述活動套(660)套設在轉動套(650)的外壁，所述活動套(660)的內壁與轉動套(650)之間連接有彈簧(680)。
發明內容
(一)解決的技術問題
針對現有技術的不足，本發明提供了一種用于污泥處理的厭氧反應設備，以解決上述背景技術中提出的問題。
(二)技術方案
為實現上述目的，本發明提供一種用于污泥處理的厭氧反應設備，包括厭氧罐和壓濾機，所述厭氧罐內具有：
升降板，將所述厭氧罐內分為上腔體和下腔體；
伸縮件，驅動所述升降板上下移動；
連通口，當所述伸縮件帶動所述升降板向上或者向下移動時、厭氧罐內部的液體通過連通口在上腔體和下腔體之間往返流動。
優選的，所述連通口為傾斜設置，當液體通過連通口流向上腔體或下腔體后、液體撞向厭氧罐的內壁。
優選的，所述升降板的外壁與厭氧罐的內壁接觸。
優選的，所述升降板的外壁與厭氧罐的內壁之間存在間隙。
優選的，還包括：
泵，所述厭氧罐和壓濾機之間通過管道連接，泵將污泥水抽入厭氧罐內，厭氧罐流出的水經過壓濾機過濾，厭氧罐內的水再通過回流管注入厭氧罐內。
優選的，所述厭氧罐的內部安裝有擾流裝置，所述擾流裝置包括至少一個擾流塊，擾流塊被固定于厭氧罐的內壁，所述擾流塊在驅動裝置的帶動下在厭氧罐的內部運動。
優選的，所述擾流裝置包括：
轉動環，在驅動裝置的帶動下轉動，所述擾流塊安裝在轉動環；
驅動柱，連接于轉動環的中部，該驅動柱通過軸承與升降板的中部轉動連接。
優選的，所述擾流裝置還包括：
轉動套，連接在升降板的底部；
轉動柱，與所述轉動套的內部轉動連接、并且延伸至升降板的頂部；以及
小齒輪，連接在所述轉動柱的頂部；
驅動柱整圈具有齒，該齒與小齒輪嚙合；
小齒輪在旋轉驅動件的帶動下轉動。
優選的，所述轉動套的內壁開設有沉孔，所述沉孔的內壁開設有螺旋槽，所述沉孔的內部設置有插柱，所述插柱的外壁連接有凸塊，當插柱上下移動時、所述凸塊在所述螺旋槽的內部滑動。
優選的，所述插柱的外壁還連接有活動套，所述活動套套設在轉動套的外壁，所述活動套的內壁與轉動套之間連接有彈簧。
與現有技術相比，本發明提供了一種用于污泥處理的厭氧反應設備，具備以下有益效果：
1、本發明通過伸縮件的作用讓升降板作升降運動，在這個運動過程中，厭氧罐內部的液體可以從上腔體或者下腔體流向下腔體或者上腔體，從而讓上下兩個部分的污泥混合液發生上下反動，達到與攪拌相同的效果。
2、本發明通過在升降板的周圍設置傾斜的連通口，從而當混合液從連通口擠出時、可以與厭氧罐的內壁撞擊，從而將液體中的污泥沖散，從而讓混合液中的泥塊被粉碎成細末狀，使厭氧反應充分，為微生物的而分裂提供有利條件。
3、本發明通過在連通口的周圍設置擾流裝置，當擾流裝置工作時，可以對連通口擠出的混合液進行沖擊，進一步提高了對泥塊的打散效率。
（發明人：王亮;劉華）
